Recomendamos que vea el video antes de desempacar para asegurar que las operaciones sean correctas.
Pueden existir pequeñas diferencias entre su impresora y la mostrada en el video de desempaque en cuanto a películas protectoras, espumas y cartón.
La pantalla está cubierta con una o dos películas protectoras para evitar contaminación durante la producción y transporte. Para dos películas protectoras, habrá un corte en la primera película para retirarla. Si solo hay una película protectora, no habrá corte. Ambas situaciones son normales en una impresora nueva.
Si su impresora tiene dos películas protectoras, puede retirar la primera. Si solo hay una película, puede decidir si mantenerla o no. Sin embargo, recomendamos mantener la película para evitar rayaduras durante el uso.
Las muestras de filamento ya no se incluyen en el empaque más reciente de la serie A1.
Recordatorio importante:
El eje Y de la A1 mini utiliza ruedas de guía de metal completo, lo que asegura que los usuarios no necesiten ajustar con frecuencia los componentes de movimiento de la A1 mini. Sin embargo, se requiere lubricación y limpieza regular para reducir el desgaste y el ruido, mantener la precisión y vida útil de la impresora, y evitar eficazmente la oxidación de los raíles de guía.
Cada impresora recibe un cierto nivel de lubricación antes de salir de fábrica. Sin embargo, solo se aplica una pequeña cantidad de aceite lubricante para evitar que el exceso gotee sobre la carcasa durante el transporte, causando manchas visibles y afectando la apariencia.
Por lo tanto, recomendamos aplicar una cantidad adecuada de aceite lubricante a los raíles de guía del eje Y de su impresora al desempacar, asegurando que toda la vía quede lubricada.
El aceite lubricante se incluye en la caja de accesorios. Consulte el video adjunto para instrucciones sobre cómo aplicar el lubricante:
Pasos para desempacar y retirar la A1 mini, AMS Lite y sus accesorios
La espuma protectora puede variar respecto a la máquina mostrada en el video de desempaque. Por favor, refiérase a la máquina recibida para obtener información precisa. Por ejemplo, algunas máquinas pueden tener espuma protectora instalada debajo de la cama caliente, la cual debe retirarse durante el proceso de desempaque. Los primeros envíos incluían Muestras de Filamento Bambu al desempacar, mientras que el empaque más reciente no incluye Muestras de Filamento Bambu en la caja.
La superficie de la pantalla está cubierta con una o dos capas de película protectora, cuyo propósito es evitar contaminación durante la producción y transporte. Independientemente del estado recibido, es una impresora nueva normal.
Algunas impresoras se fabrican con dos capas de película protectora (la primera capa tiene una posición de retiro), mientras que otras tienen solo una capa (si no ve una posición de retiro, significa que hay solo una capa). Ambias situaciones se enviarán simultáneamente, y debe referirse a la máquina real recibida.
Si su impresora tiene dos capas de película, puede retirar la capa externa. Si solo hay una capa, puede decidir si retirarla o no. Sin embargo, recomendamos mantener la última capa para evitar rayaduras al usar la pantalla.
1. Retire el cartón protector de la parte superior
Algunos accesorios pueden estar incrustados en la espuma, por lo que debe revisarlos cuidadosamente. Retire los componentes uno por uno y evite quitar todas las bolsas de plástico de la caja de una sola vez.
2. Lea cuidadosamente la guía de inicio rápido y familiarícese con las precauciones para el desempaque con anticipación.
Retire los accesorios, el AMS Lite y la impresora. Al levantar la impresora, soporte la cubierta trasera del eje Z con la mano y evite tocar los raíles metálicos del eje Z y X con las manos.
Verifique los accesorios en la caja
Con AMS Lite: La caja de empaque incluye los siguientes elementos: impresora A1 mini, cuerpo del AMS Lite (incluyendo cable de 4 pines), soporte y tornillos de instalación del AMS Lite, soporte giratorio para carrete del AMS Lite, limpiador de purga y sus tornillos, soporte para carrete con soporte y sus tornillos, tubos PTFE (580 mm *2, 700 mm *2), placa PEI texturizada, filamento de muestra, herramienta de desatascamiento, llaves Allen (H2 y H1.5), tarjeta Micro SD de 32 GB (preinstalada en la impresora), limpiador de boquilla de cama caliente, organizador de cables, hoja de raspado Bambu y sus tornillos, cortador de filamento de repuesto, aceite lubricante y grasa (2 tipos de paquetes enviados al azar), guía de inicio rápido, y aviso y pautas de seguridad.
Sin AMS Lite: La caja de empaque incluye los siguientes elementos: impresora A1 mini, limpiador de purga y sus tornillos, soporte para carrete con soporte y sus tornillos, tubo PTFE (520 mm *1), placa PEI texturizada, filamento de muestra, herramienta de desatascamiento, llaves Allen (H2 y H1.5), tarjeta Micro SD de 32 GB (preinstalada en la impresora), limpiador de boquilla de cama caliente, organizador de cables, hoja de raspado Bambu y sus tornillos, cortador de filamento de repuesto, aceite lubricante y grasa (2 tipos de paquetes enviados al azar), guía de inicio rápido, y aviso y pautas de seguridad.
En el empaque más reciente, los elementos de la caja de herramientas se colocan dentro de bolsas plásticas transparentes.
Pasos para desbloquear el limitador del eje Z y el cabezal
1. Retire los 4 tornillos para desbloquear el limitador del eje Z, utilizado para proteger la impresora durante el transporte.
2. Corte la abrazadera de cable que rodea el cabezal.

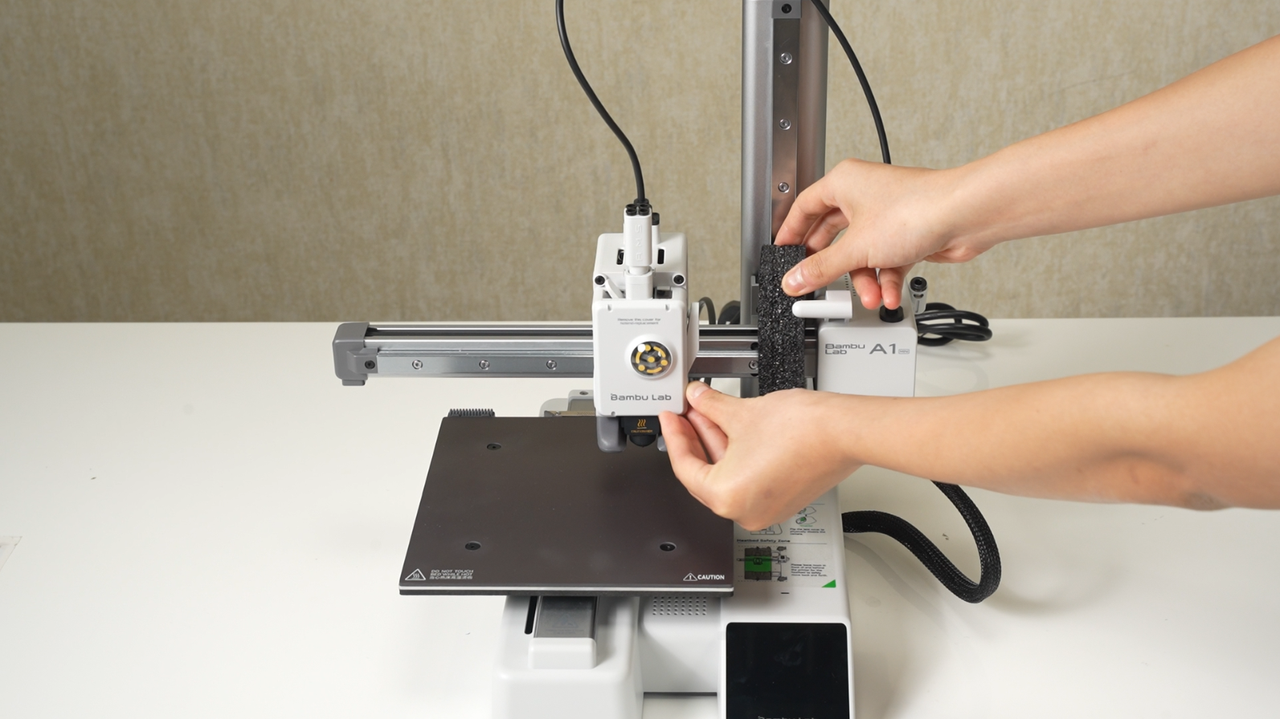

3. Mueva ligeramente el cabezal hacia la izquierda y luego retire la espuma de amortiguación.

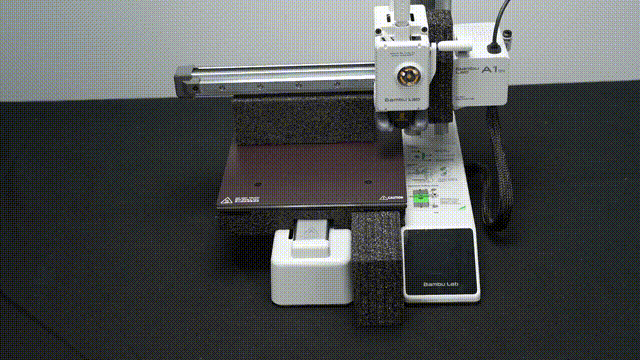

Si hay espuma protectora alrededor de la cama caliente y los raíles de guía, debe retirarse en este paso.
Ajuste los tornillos de la cama caliente.

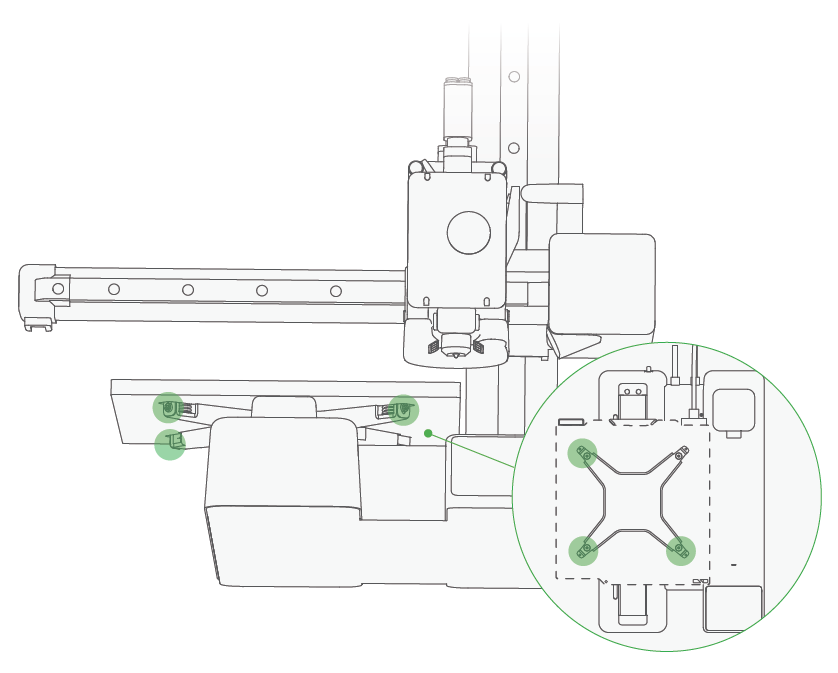

Para evitar daños en las piezas por impactos durante el transporte, los 3 tornillos en la parte inferior de la cama caliente (como se muestra en el marcado verde de la imagen) se aflojarán durante el proceso de ensamblaje en fábrica. Por lo tanto, debe ajustarlos.

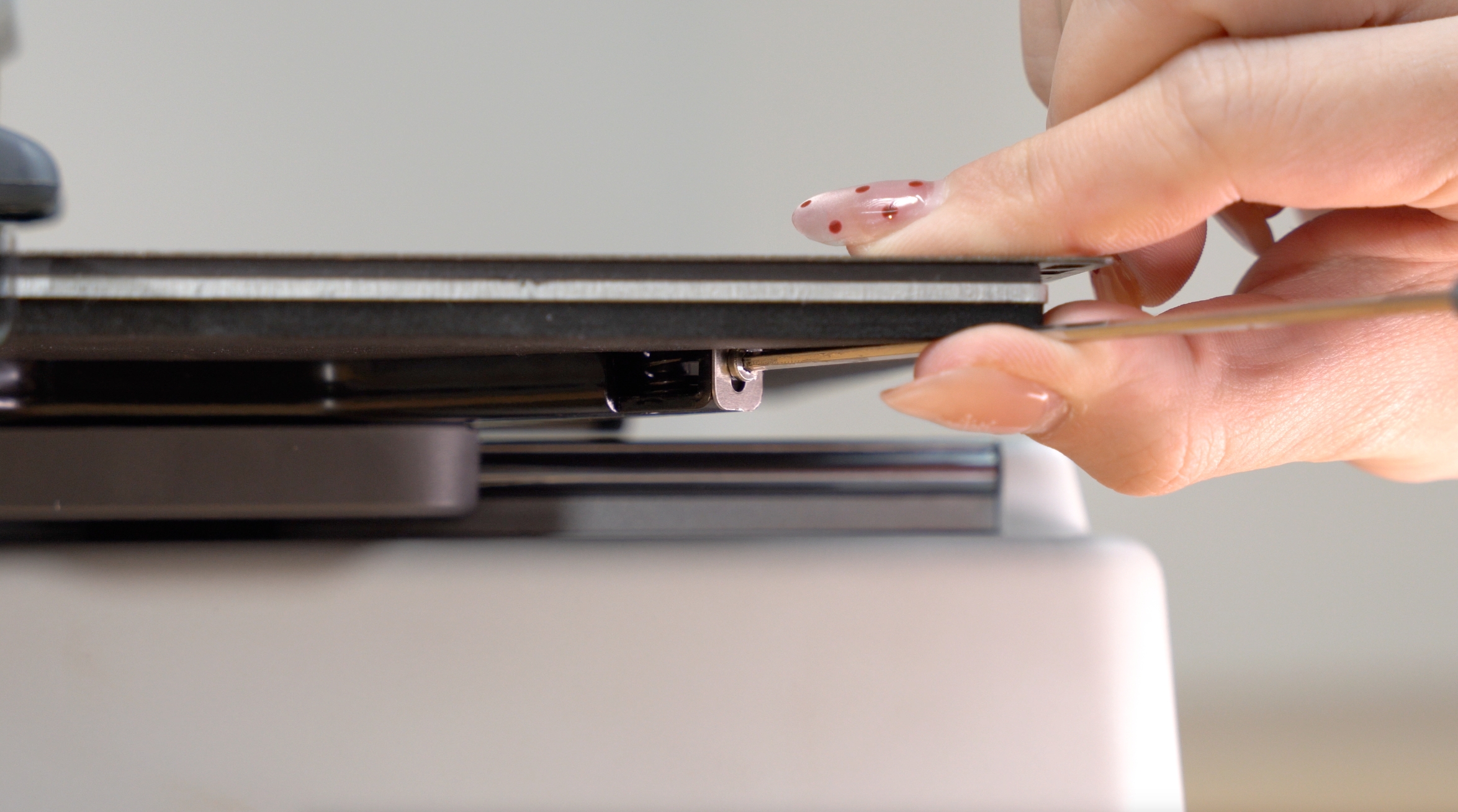

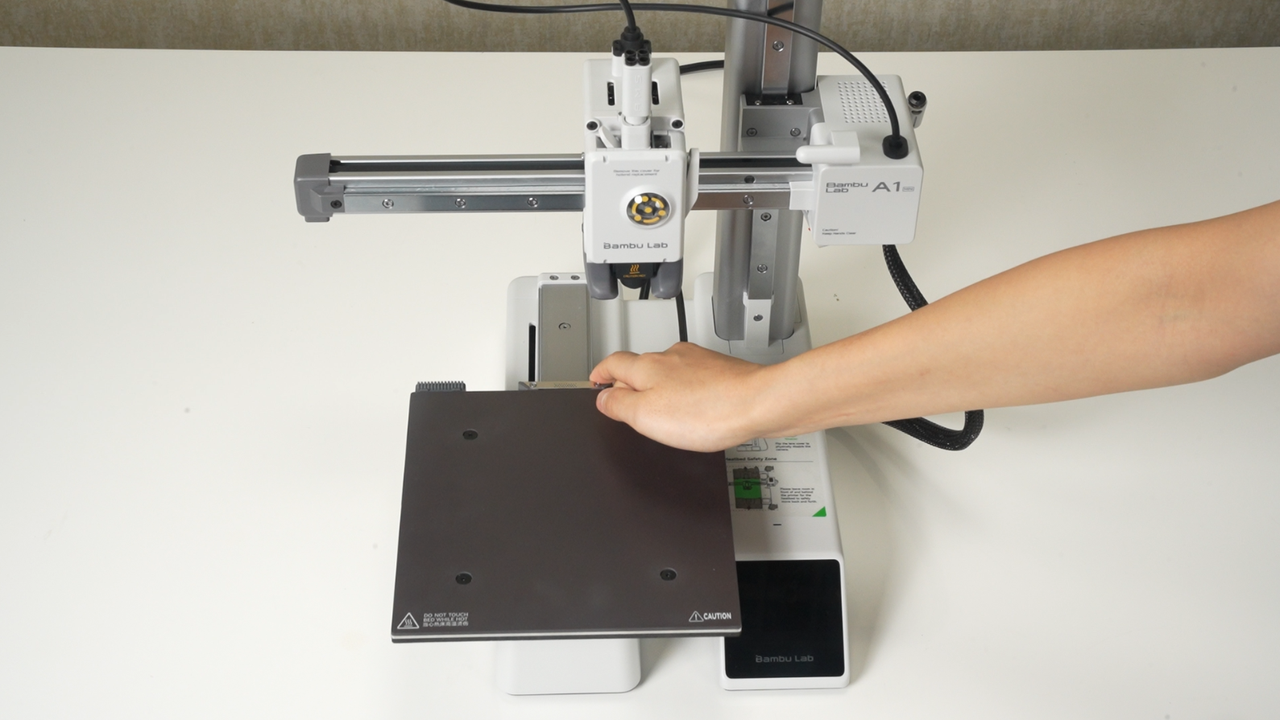

Se recomienda empujar ligeramente la cama caliente a una posición donde pueda usar la llave Allen, insertar primero la llave y luego fijar la llave y la placa de impresión con las manos para evitar que los tornillos se caigan.
Instale el limpiador de purga
Deslice la unidad del limpiador de purga en la ranura al final del eje X desde atrás hacia adelante. Instale el tornillo 1*M3-12 (para limpiador de purga) de la caja de accesorios para fijar el limpiador de purga en su lugar.

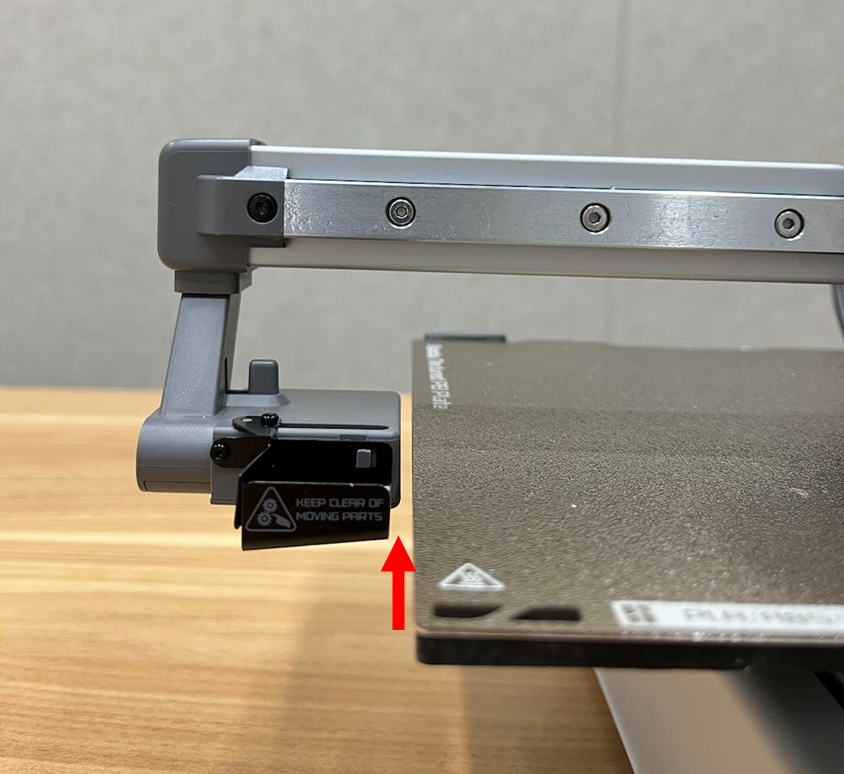

Nota: Después de instalar el limpiador de purga, debe estar paralelo y no colisionar con el borde izquierdo de la cama caliente, como se muestra en la imagen a continuación:
Pasos para instalar el soporte para carrete
1. Instale la placa base del soporte para carrete con los 2*M3-8 tornillos (para soporte para carrete) de la caja de accesorios. Preste atención a la orientación de instalación.
Si desea imprimir con AMS Lite, este paso sería opcional.
2. Deslice el soporte para carrete en su lugar desde arriba hacia abajo.
Asegúrese de que la orientación del soporte para carrete coincida con la dirección de la ranura.
Retire las películas protectoras de la cámara y la pantalla
Pasos para ensamblar el AMS Lite
1. Colocar el cuerpo del AMS Lite en el soporte (cable hacia el lado trasero del AMS).
2. Fijar el AMS Lite con los 4 tornillos *BT3-8 (para soporte AMS) del kit de accesorios.
3. Deslizar los soportes de carrete giratorios hasta el final. Tener cuidado de coincidir los colores para evitar dañar partes (como muestra el diagrama, amarillo coincide con amarillo, verde con verde).
Los soportes de carrete giratorios amarillos tienen un clip hexagonal interior, lo que facilita alinear con la posición de bloqueo. Los soportes de carrete giratorios verdes tienen forma rectangular, por lo que se recomienda alinearlos con el agujero antes de insertarlos aproximadamente, luego moverlos paralelamente con ajustes leves para asegurar la alineación con la posición de bloqueo.

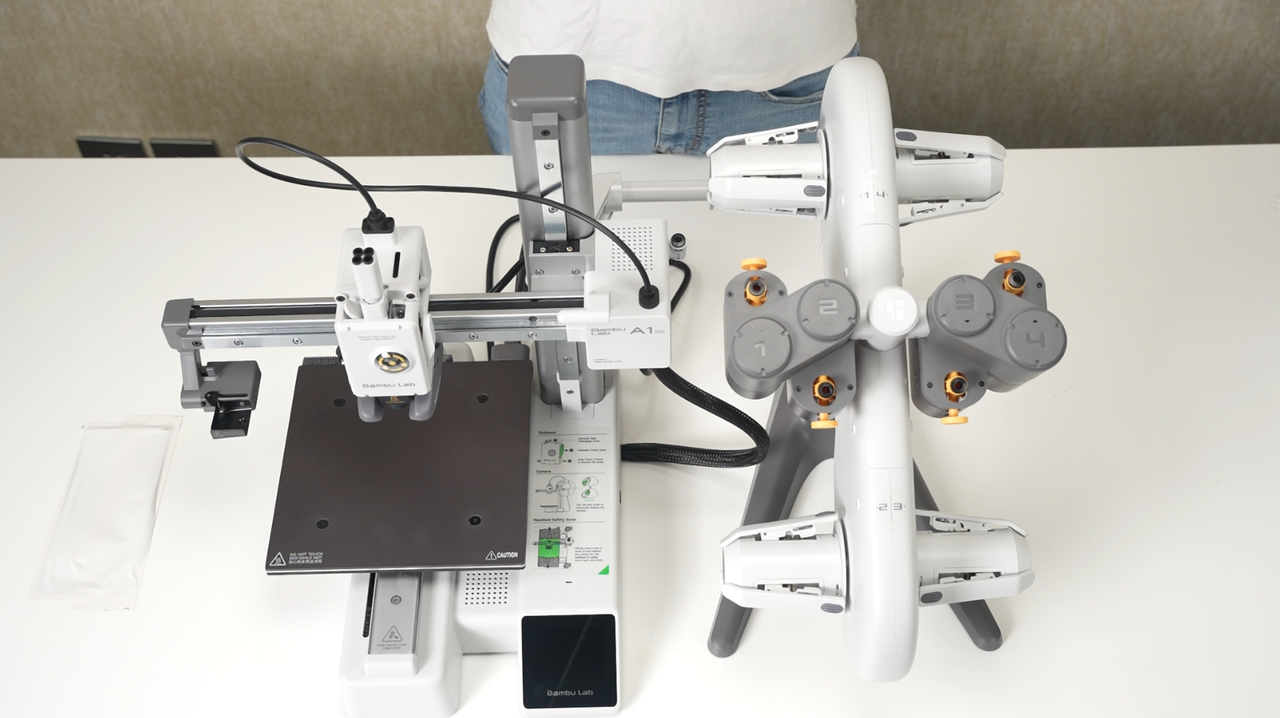

4. Colocar el AMS Lite en el lado derecho de la impresora A1 mini después de instalar correctamente los soportes de carrete giratorios.
5. Instalar los tubos PTFE
Como muestran las imágenes, insertar los tubos PTFE de 580 mm en los conectores de acoplamiento de alimentador 1 y 2. Insertar el otro extremo del tubo PTFE del puerto 1 en el lado trasero izquierdo del hub de filamento, y el otro extremo del tubo PTFE del puerto 2 en el lado frontal izquierdo del hub de filamento. (Visto desde el frente hacia atrás)
Como muestran las imágenes, insertar los tubos PTFE de 700 mm en los conectores de acoplamiento de alimentador 3 y 4. Insertar el otro extremo del tubo PTFE del puerto 3 en el lado frontal derecho del hub de filamento, y el otro extremo del tubo PTFE del puerto 4 en el lado trasero derecho del hub de filamento. (Visto desde el frente hacia atrás)
Nota: Si insertó incorrectamente el tubo PTFE durante el proceso de instalación, consulte esta Wiki para retirarlo: A1 series Printer PTFE Tube Removement

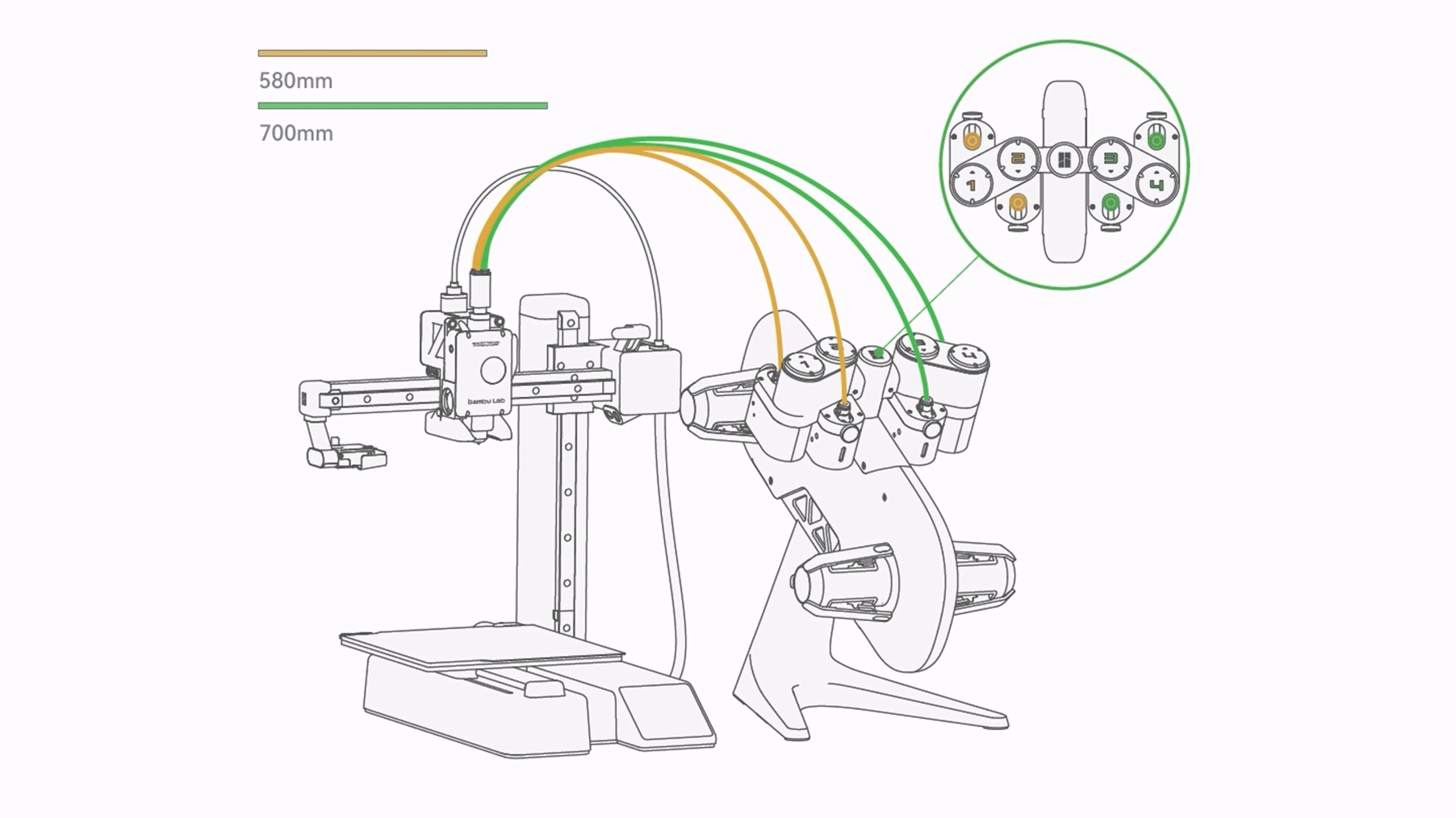

Esta es la representación visual general de la instalación completa de los 4 tubos PTFE:
.png)
Instalar el organizador de cables
Instalar el organizador según el diagrama. Enganchar el cable negro en el agujero más pequeño y fijar los tubos PTFE en los otros cuatro agujeros más grandes. Tenga en cuenta que el organizador de cables debe posicionarse cerca del extremo del cabezal en lugar del AMS Lite.
La distancia recomendada entre el A1 mini y el AMS Lite es de 50 mm, como muestra el diagrama.
Encender la impresora y el AMS Lite

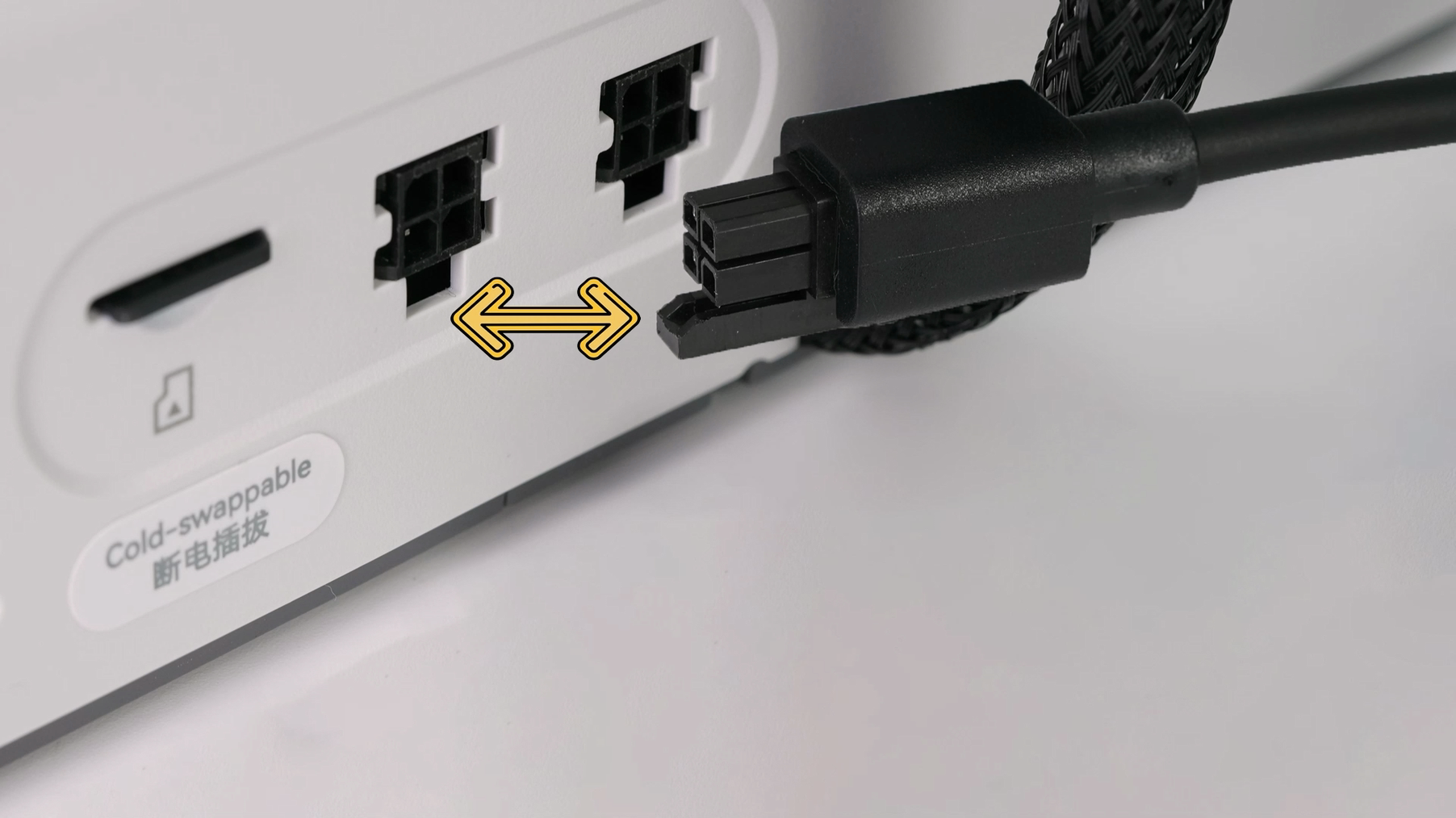

Conectar el conector de 4 pines del AMS Lite en el puerto de la A1 mini. (cualquiera de ellos); Asegurarse de que el cable de 4 pines esté insertado correctamente y alineado con la dirección del clip de protección.
.png)

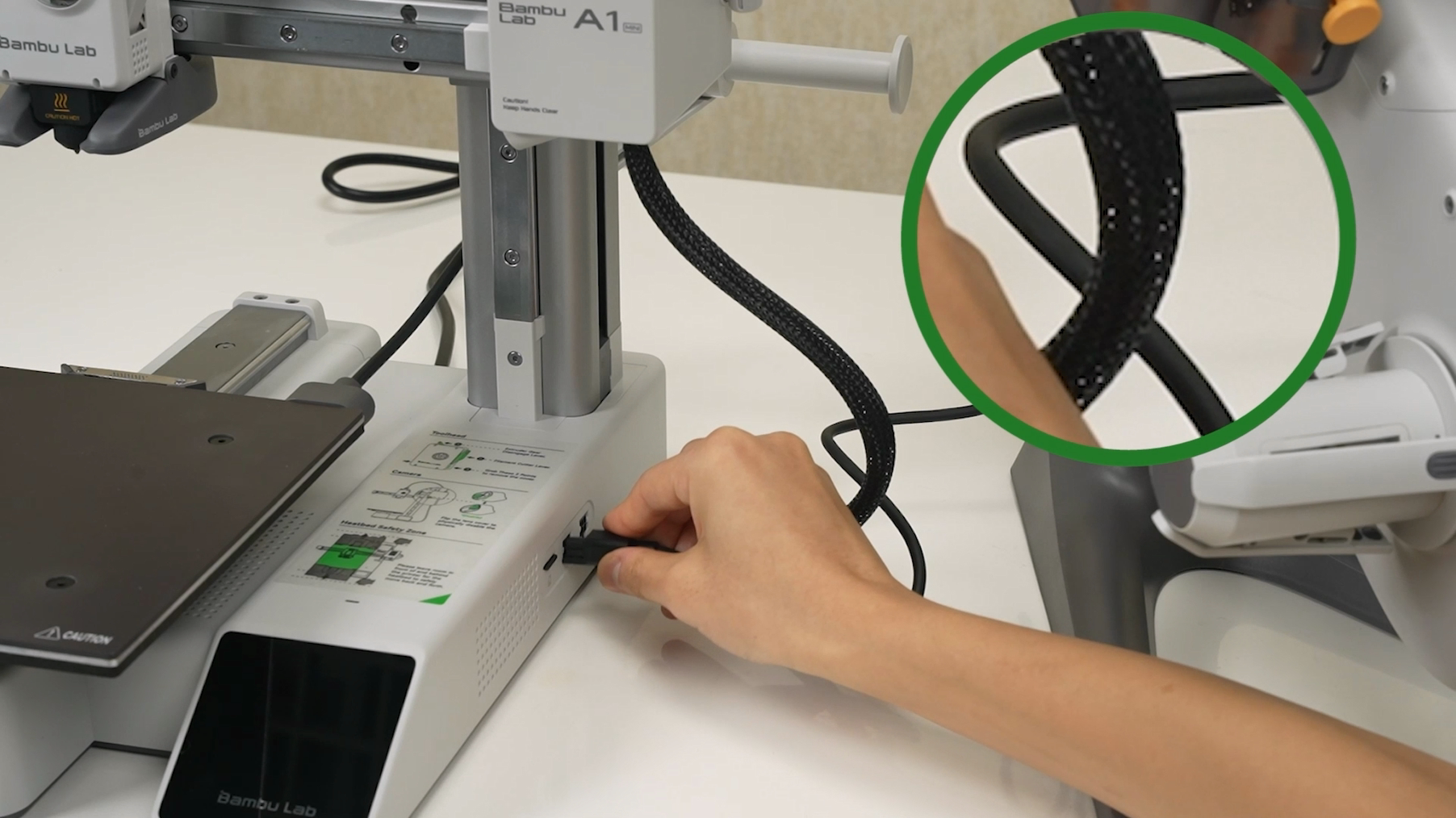

Asegúrese de organizar con cuidado el cable de 4 pines del AMS Lite y el cable trenzado de la A1 mini por separado, evitando que se crucen entre sí. Esto evitará que los dos cables se enreden o tiren entre sí al imprimir piezas de gran tamaño.
.png)
Recordatorio: La espuma protectora de su impresora puede diferir de la mostrada en el video. Asegúrese de retirar toda la espuma (como la que rodea la cama caliente) antes de conectar la impresora a la fuente de alimentación.
Conectar la impresora a la fuente de alimentación y encender la A1 mini en la parte trasera.

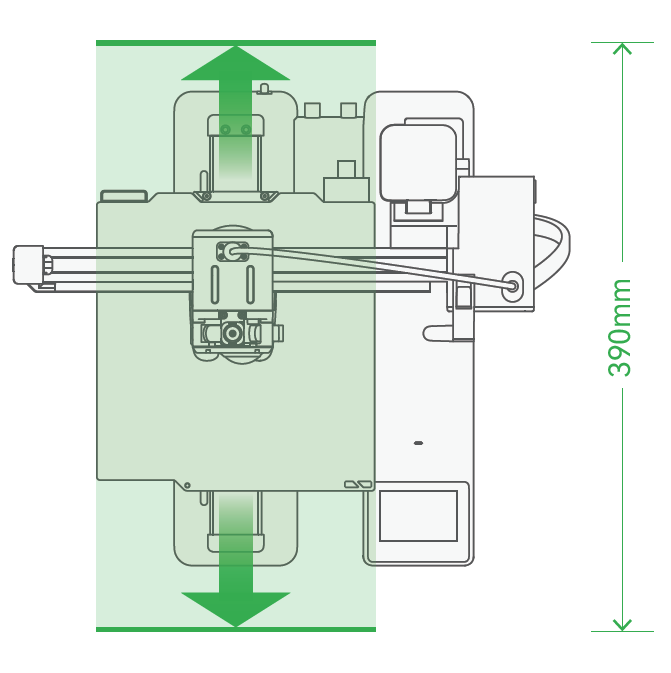

Deje un espacio seguro para el movimiento de la cama caliente. (como muestra el diagrama)
Colocar la placa PEI texturizada en la cama caliente y seguir las indicaciones en pantalla para completar el proceso de inicialización y calibración.
Después de encender la impresora, siga las indicaciones en pantalla para completar la inicialización y calibración de la impresora.
Si omitió el proceso de red y la vinculación con Bambu Handy durante el desempaque, aún puede conectar y vincular la impresora a Bambu Handy en la página de configuración después de completar la calibración.
Apéndice: Instalación del soporte externo para carrete de filamento y primer impresión con A1 mini
Si desea usar un soporte externo para carrete de filamento, siga la imagen a continuación para instalar el tubo PTFE y el soporte.

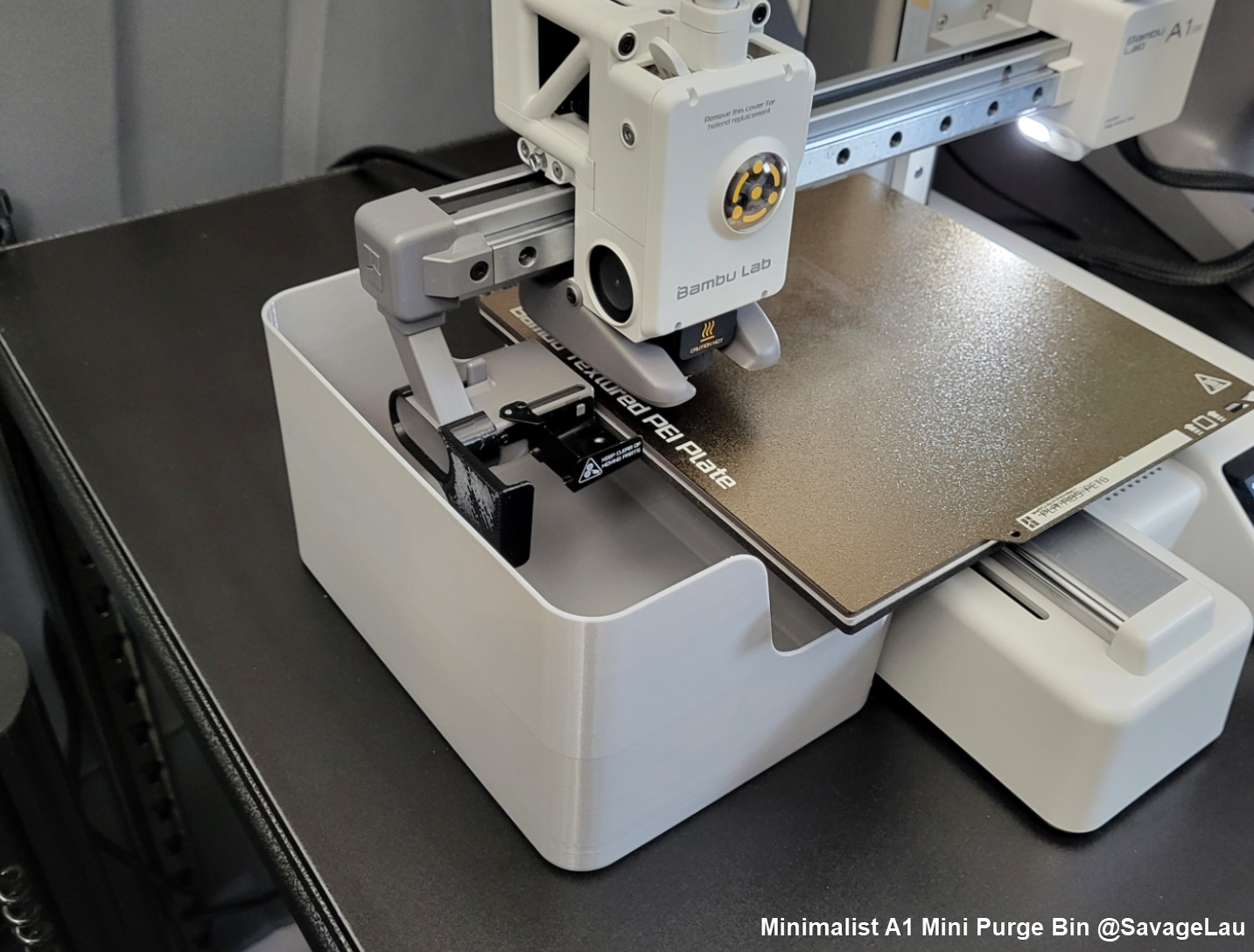

Colocar una caja o recipiente para capturar los purgas de filamento que caen del limpiador de purga. La caja pequeña en la que se envía el filamento es una solución adecuada hasta que se establezca una alternativa mejor (como el ejemplo mostrado a continuación). Asegúrese de colocar el recipiente debajo del limpiador de purga junto al lado izquierdo de la impresora.
Buscar un contenedor de purga para A1 mini en MakerWorld para imprimir su propio.
Debido al espacio limitado, consulte los siguientes artículos para la guía de primer impresión.
