Modelos de impresoras aplicables
A1 mini
Motor del eje Z
El motor del eje Z es un motor paso a paso montado en la parte inferior de la impresora que impulsa el cabezal en el eje Z.
¿Qué utilizar?
- El motor del eje Z está quemado
- Tras analizar los registros, el soporte técnico oficial confirmó que el motor del eje Z está defectuoso.
Advertencia de seguridad
Importante!
Es crucial apagar la impresora antes de realizar cualquier trabajo de mantenimiento, incluido el trabajo en los cables electrónicos y del cabezal. Realizar tareas con la impresora encendida puede provocar un cortocircuito, causando daños electrónicos y riesgos de seguridad.
Durante el mantenimiento o solución de problemas, es posible que deba desmontar partes, incluido el hotend. Esto expone cables y componentes eléctricos que podrían cortocircuitar si entran en contacto entre sí, con otros metales o componentes electrónicos mientras la impresora sigue encendida. Esto puede causar daños en la electrónica de la impresora y problemas adicionales.
Por lo tanto, es crucial apagar la impresora y desconectarla de la fuente de alimentación antes de realizar cualquier mantenimiento. Esto evita cortocircuitos o daños en la electrónica de la impresora, asegurando un mantenimiento seguro y efectivo.
Para cualquier preocupación o pregunta sobre la ejecución de esta guía, por favor abrir un nuevo ticket en nuestra Página de Soporte y haremos lo posible por responder con rapidez y brindar la asistencia que necesite.
Herramientas y materiales necesarios
- Motor del eje Z para Bambu Lab A1 (Contactar al Soporte Técnico para compra)
- Pinzas planas
- Llave Allen H2.0
- 20 minutos
Retirar el motor del eje Z
Paso 1: Retirar la tapa del extremo del eje Z
Utilice pinzas planas para retirar la tapa del extremo del eje Z.

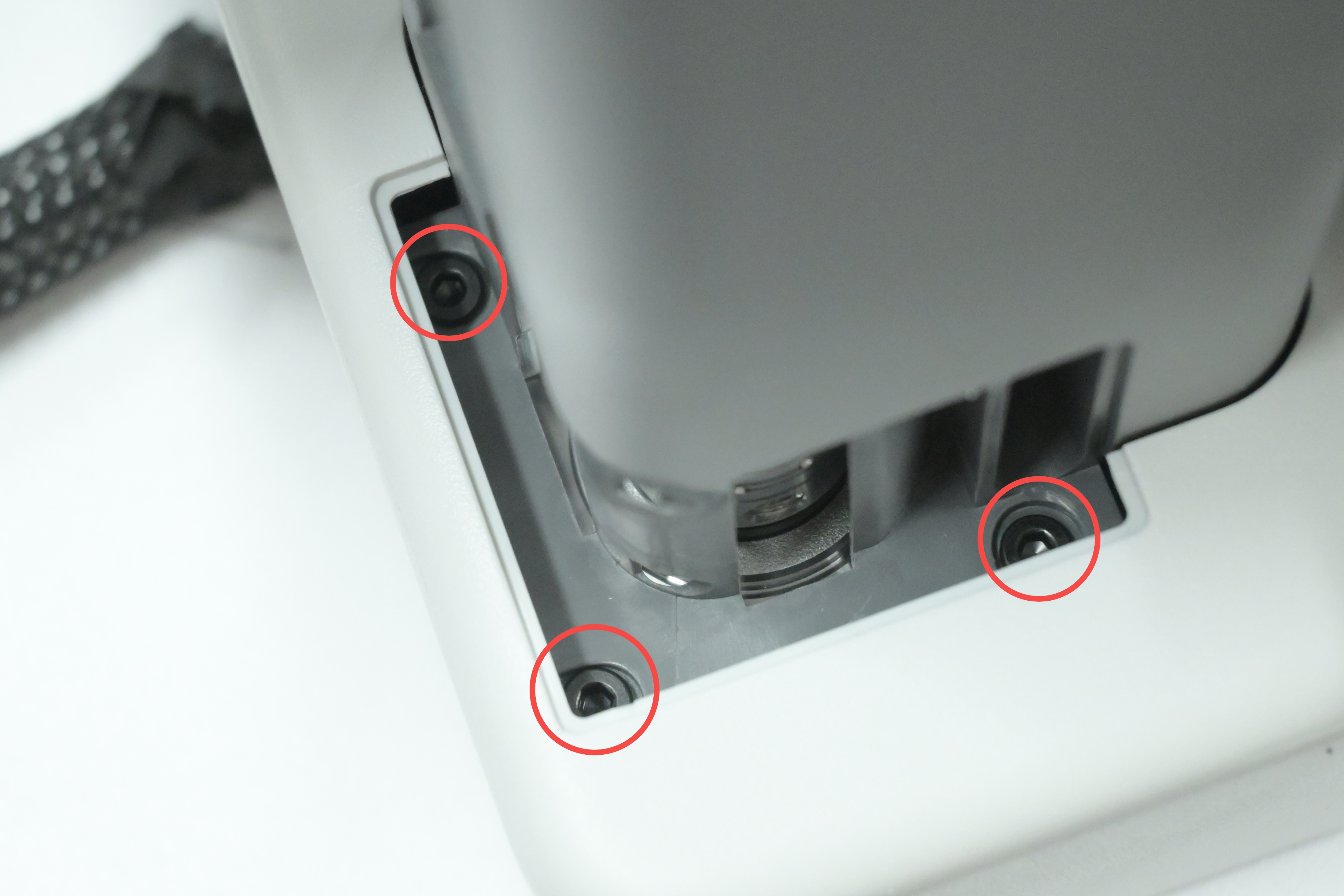

Paso 2: Aflojar el acoplador y retirar los tornillos del motor del eje Z
- Afloje los 4 tornillos del acoplador sin retirarlos;
- Retire los 3 tornillos del motor del eje Z.
Paso 3: Retirar la placa base
- Incline la impresora hacia atrás y retire 2 tornillos. Retire el abrazadera del cable.
- Retire 14 tornillos (tenga cuidado de distinguirlos de los tornillos de la abrazadera del cable);
- Tire y estire las ligas de nailon para aflojar la placa base y luego retirela.
Paso 4: Retirar el motor del eje Z
Retire el motor del eje Z y desconecte el cable del motor.
Paso 5: Retirar el acoplador
Retire el acoplador del motor del eje Z.
Instalar el motor del eje Z
Paso 1: Instalar el acoplador
Instale el acoplador retirado en el nuevo motor del eje Z y apriete los 4 tornillos.
Nota: Debe quedar espacio en la parte inferior.
Paso 2: Instalar el motor del eje Z
- Coloque el motor del eje Z como se muestra en la figura y enderece el cable.
- Instale el nuevo motor del eje Z, pase el cable del motor debajo del cable USB, el cable del motor X, etc., y conecte el cable del motor del eje Z a la placa principal.
- Coloque la impresora de nuevo y instale los 3 tornillos del motor del eje Z.
Paso 3: Instalar la placa base
- Instale la placa base, alinee la posición y fije 14 tornillos de la placa base;
- Instale la abrazadera del cable y fije 2 tornillos de la abrazadera del cable;
- Coloque la impresora en posición vertical.
Paso 4: Instalar la tapa del extremo del eje Z
Encaje la tapa de nuevo en su lugar; si la operación es difícil, puede utilizar una llave Allen.
Notas finales
Esperamos que la guía detallada proporcionada haya sido útil e informativa.
Para garantizar una ejecución segura y efectiva, si tiene alguna preocupación o pregunta sobre el proceso descrito en este artículo, recomendamos enviar un ticket técnico relacionado con su problema.
Incluya una imagen o video que ilustre el problema, así como cualquier información adicional relacionada con su consulta.
