Motor Y
El motor Y es un motor paso a paso montado en el eje Y de la impresora que impulsa la cama caliente en el eje Y.
¿Qué se necesita?
- El motor Y está quemado
- Tras analizar los registros, el soporte técnico oficial confirmó que el motor Y es defectuoso.
Advertencia de seguridad
¡Importante!
Es crucial apagar la impresora antes de realizar cualquier trabajo de mantenimiento, incluido el trabajo en los cables electrónicos de la impresora y el cabezal. Realizar tareas con la impresora encendida puede provocar un cortocircuito, lo que resulta en daños electrónicos y riesgos de seguridad.
Durante el mantenimiento o la solución de problemas, es posible que deba desmontar partes, incluido el hotend. Esto expone cables y componentes eléctricos que podrían provocar un cortocircuito si entran en contacto entre sí, con otros metales o con otros componentes electrónicos mientras la impresora sigue encendida. Esto puede causar daños en los componentes electrónicos de la impresora y problemas adicionales.
Por lo tanto, es crucial apagar la impresora y desconectarla de la fuente de alimentación antes de realizar cualquier mantenimiento. Esto evita cortocircuitos o daños en los componentes electrónicos de la impresora, garantizando un mantenimiento seguro y efectivo.
Para cualquier preocupación o pregunta sobre la ejecución de esta guía, por favor abra un nuevo ticket en nuestra Página de Soporte y haremos lo posible por responder rápidamente y brindarle la asistencia que necesita.
Herramientas y materiales necesarios
- Motor Y para Bambu Lab A1 mini (enlace de compra: Motor Y - A1 mini)
- Llave hexagonal H2.0
- Llave hexagonal H1.5
- Destornillador Phillips
- Pinzas planas
- Pinzas
Retirar el motor Y
Paso 1: Retirar la placa base

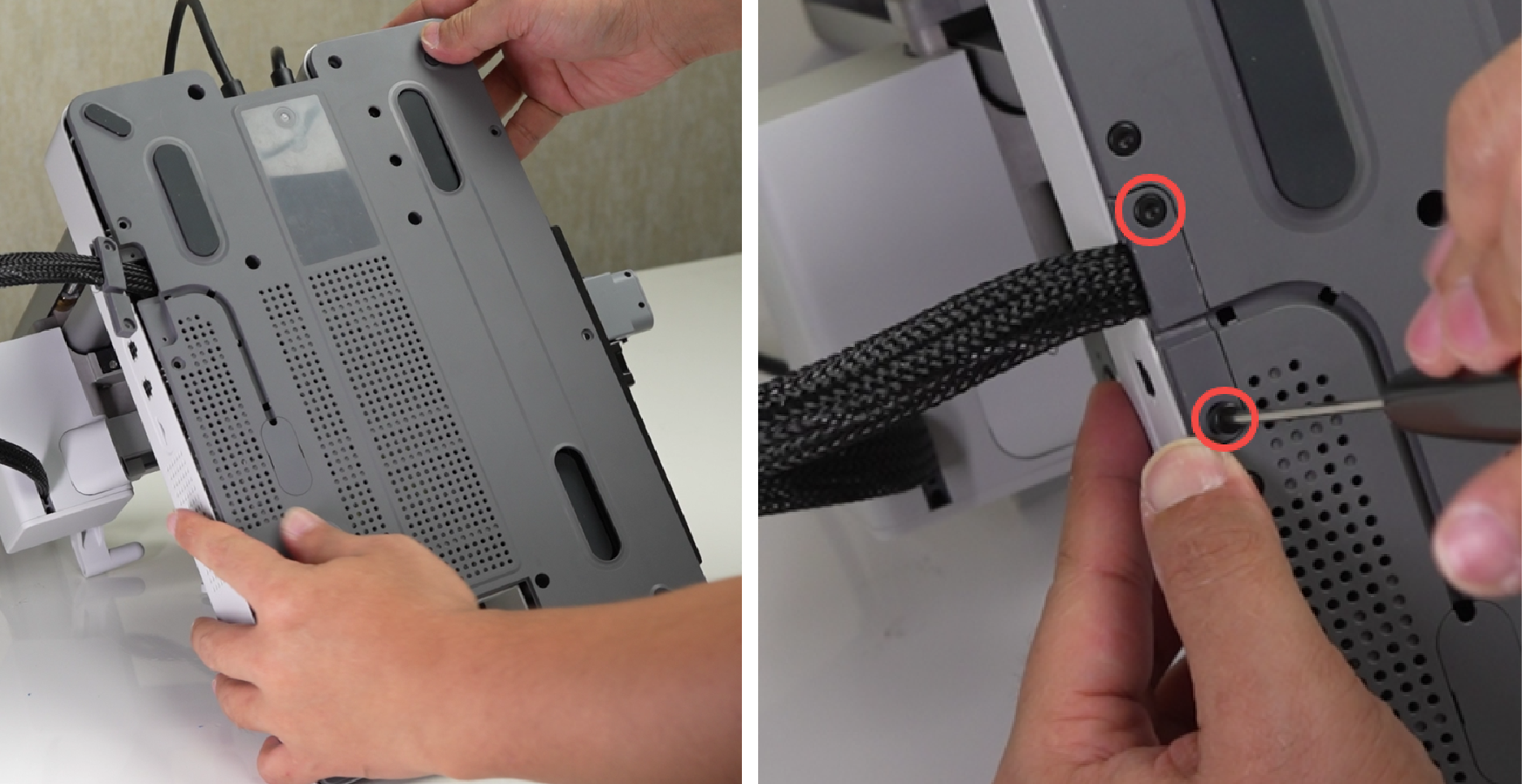

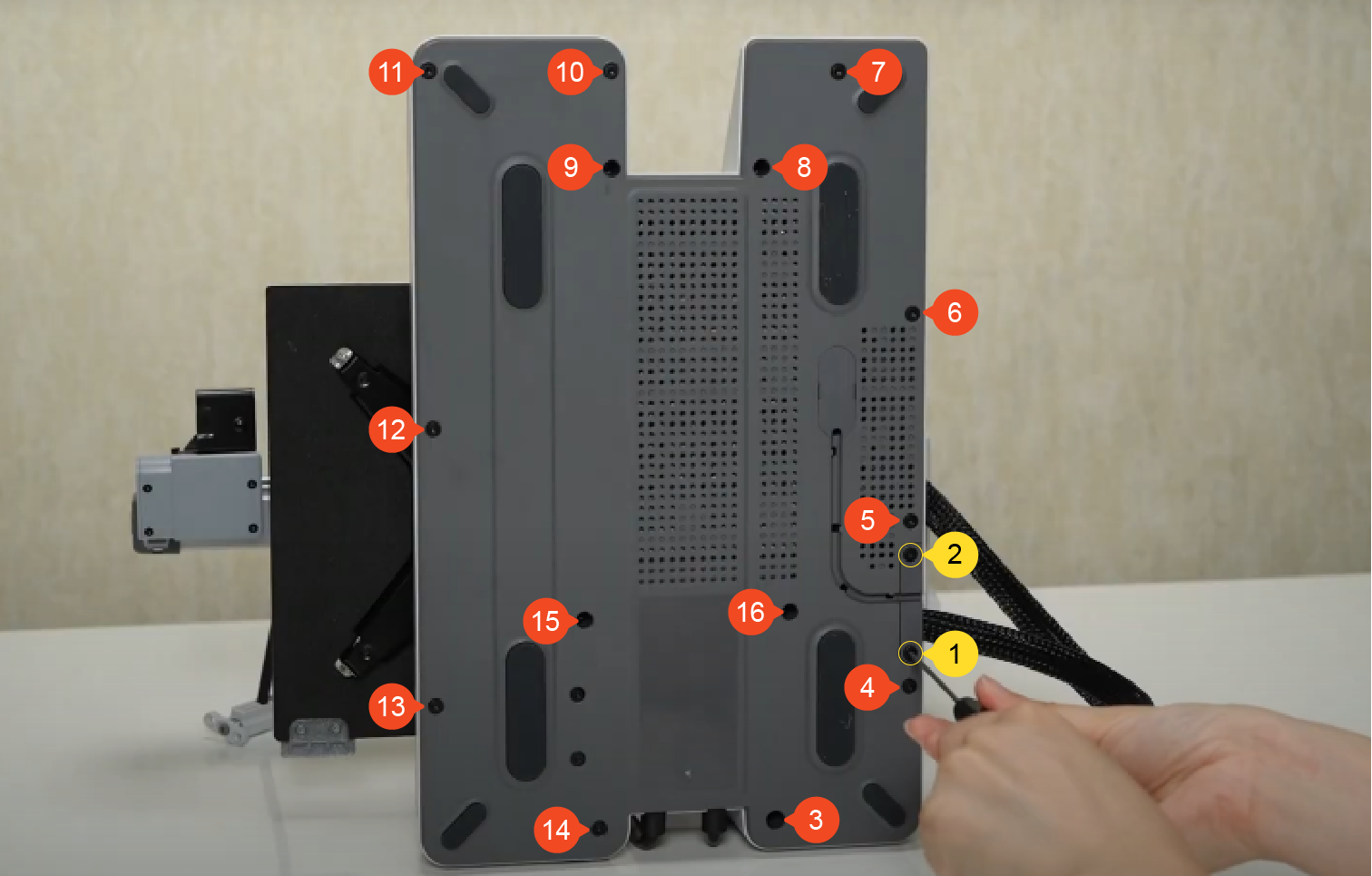

Incline la impresora hacia atrás hasta que los pilares del eje Z toquen la superficie de la mesa. Use una llave hexagonal H2.0 para retirar los 2 tornillos (BT2.6×8), luego retire los 14 tornillos (BT3×8). Tire de la malla de nailon para aflojar la placa base y luego retire la placa base.
Paso 2: Retirar el ventilador de la placa principal

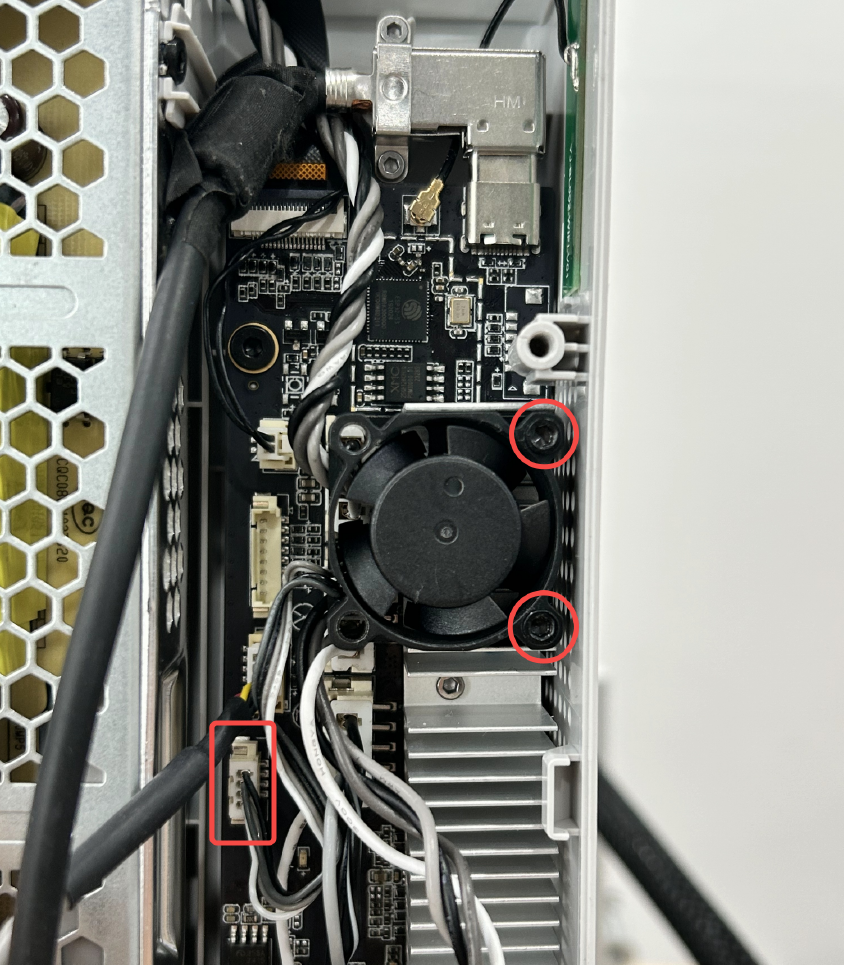

Use una llave hexagonal H2.0 para retirar 2 tornillos (MG2.5×15) y desconecte el cable del ventilador de la placa principal.
Paso 3: Desconectar los cables de la placa principal

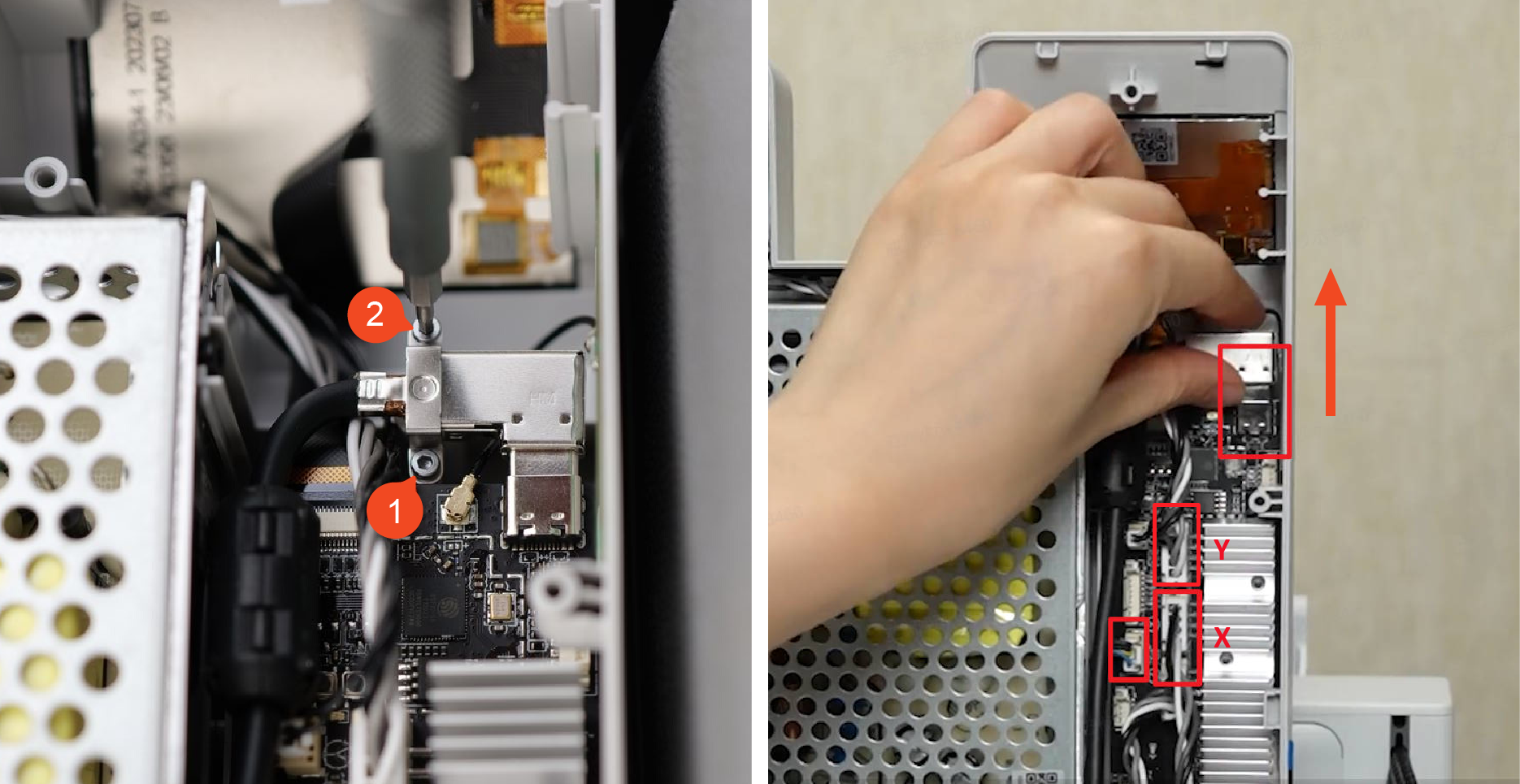

Retire los dos tornillos (BT2×5) y la placa. Desconecte el cable USB, el cable del motor Y, el cable del motor X y el cable de la cámara de la placa principal. Tenga en cuenta que el cable de la cámara tiene un mecanismo de bloqueo — presione para desbloquear antes de desconectar. Mueva suavemente el cable cubierto con manguito de nailon hacia un lado para evitar tirar o dañar los cables internos durante la operación.
Paso 4: Desconectar los cables de alimentación

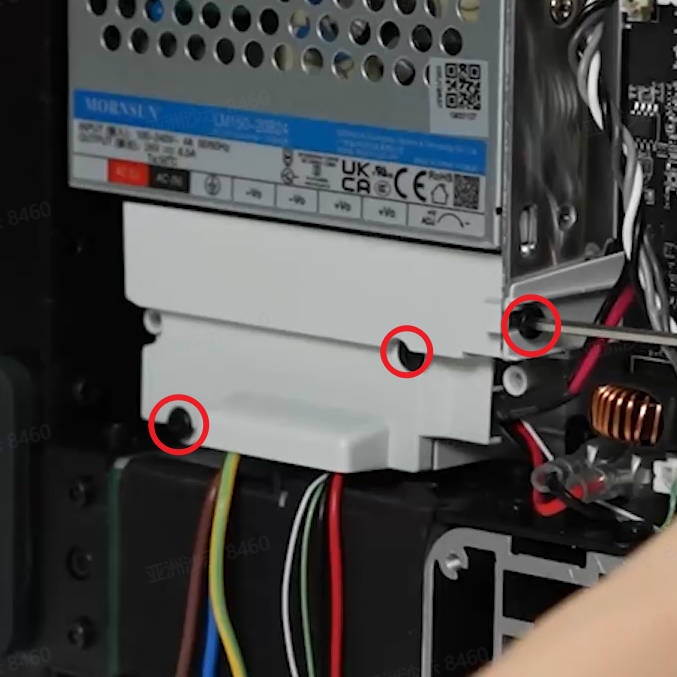

Use una llave hexagonal H2.0 para retirar 3 tornillos (BT3×8), retire la cubierta ignífuga;

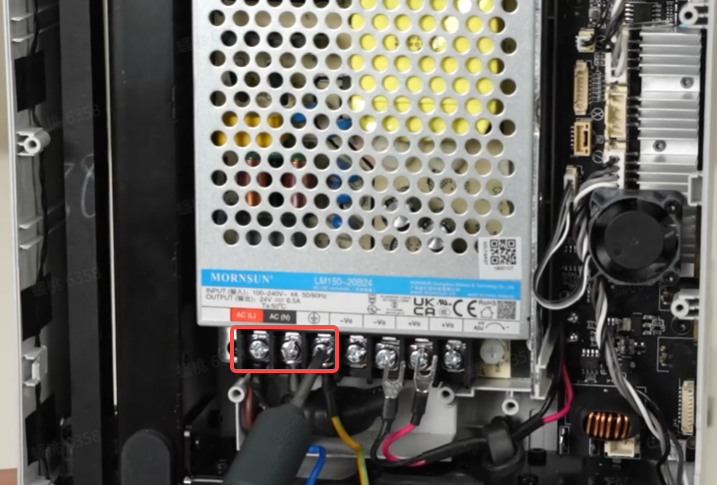

Use un destornillador Phillips para aflojar los 3 tornillos terminales y retire el cable de alimentación de la impresora de la fuente de alimentación.
Paso 5: Retirar la cama caliente

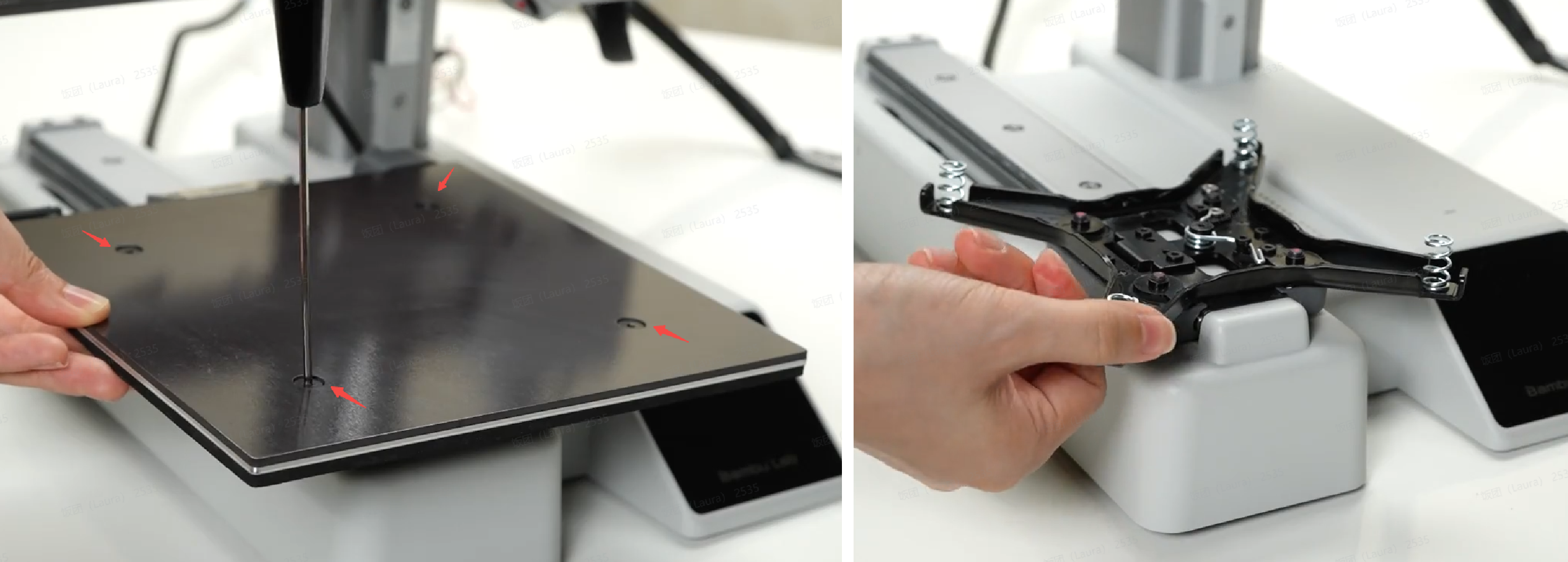

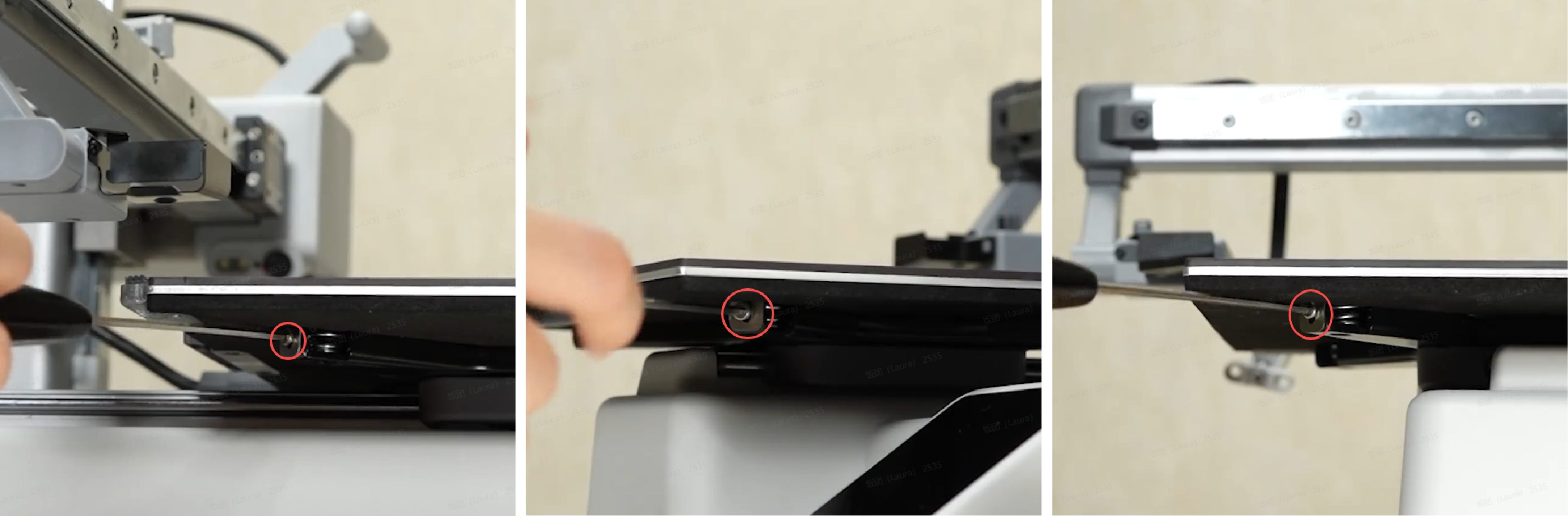

Coloque la impresora en posición vertical y retire 3 tornillos (M2.5×5) que fijan la cama caliente;

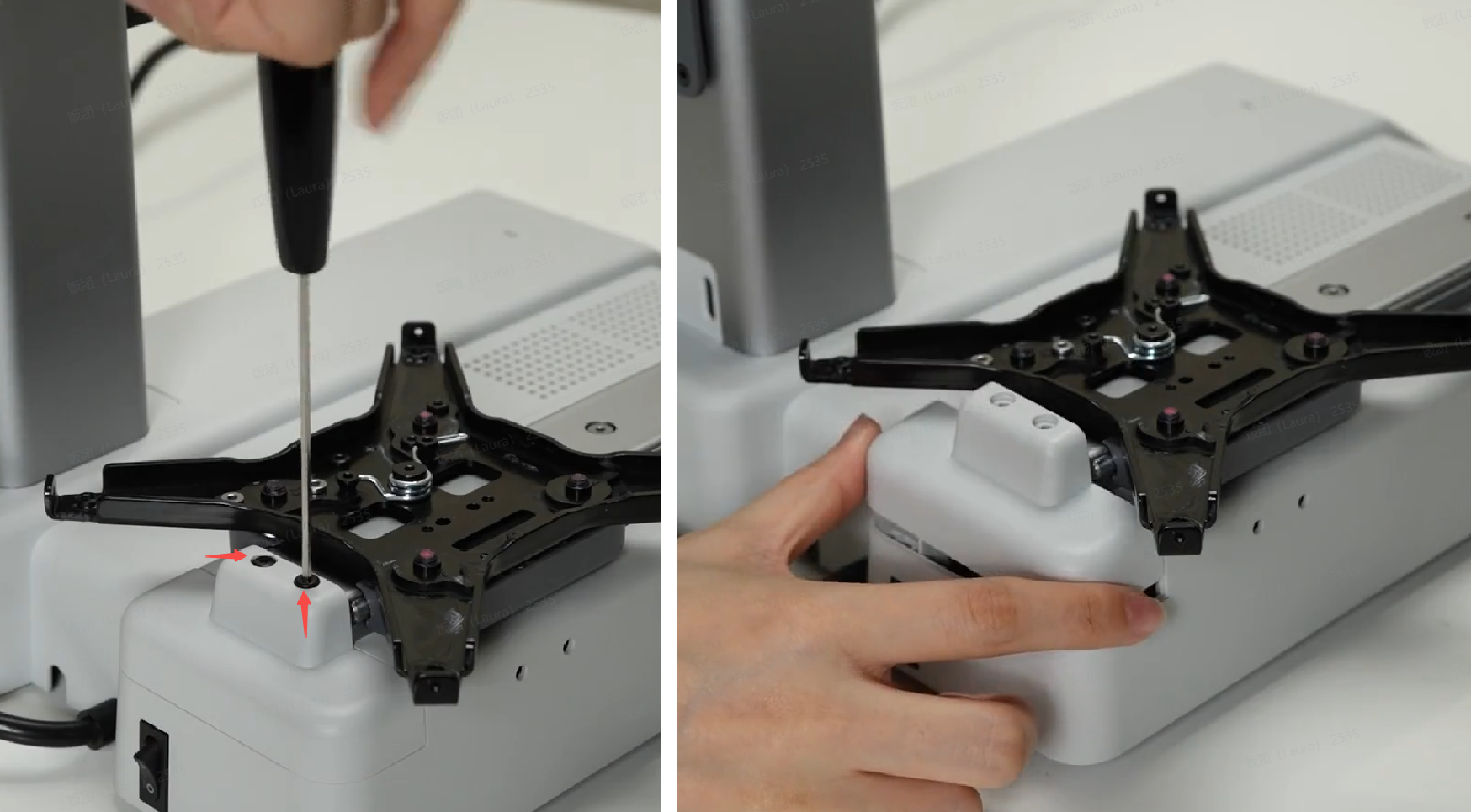

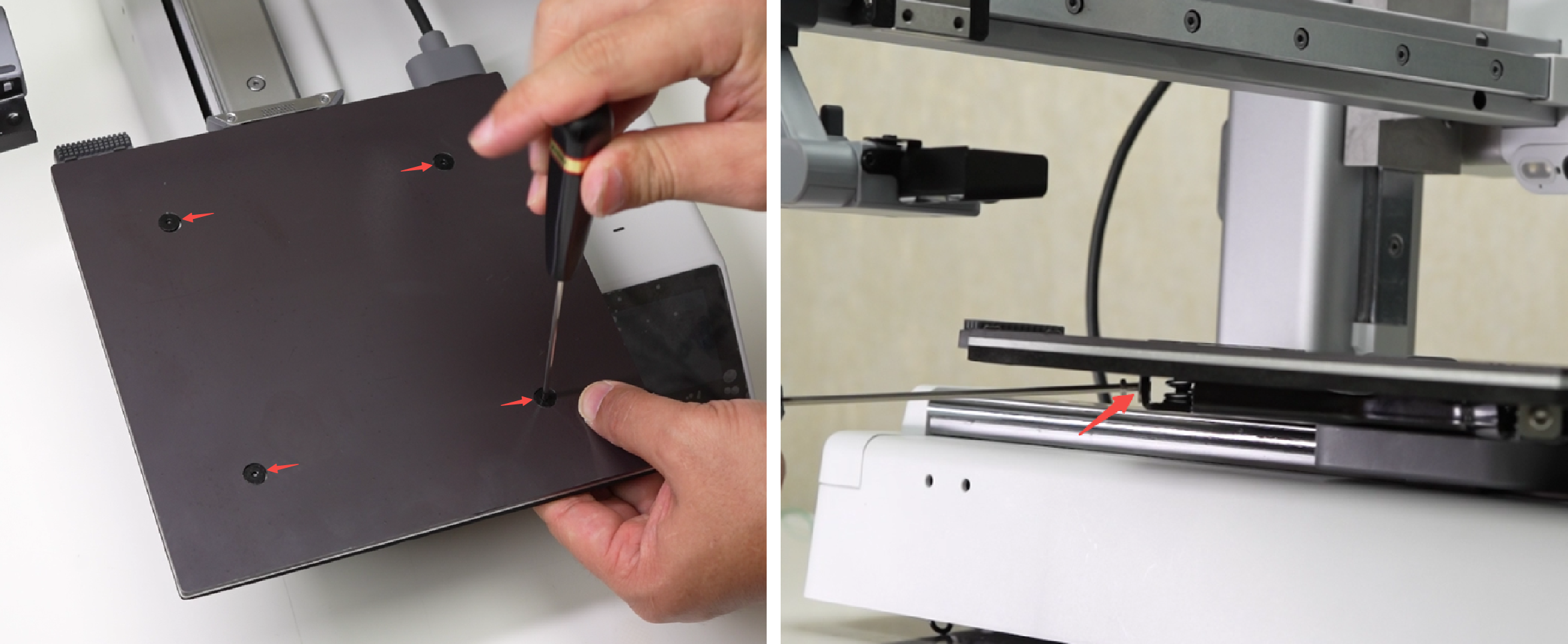

Presione la cama caliente con la mano y retire 4 tornillos de nivelación (MG4×13). Retire la cama caliente junto con los resortes de ajuste. Si los resortes de ajuste están fijos, no es necesario retirarlos.
Paso 6: Retirar la guía lineal del eje Y
Empuje el soporte de la cama caliente hacia atrás para exponer los 2 tornillos de la placa de conexión y afloje completamente los tornillos, luego retire los 2 tornillos (M3×4.5) de la polea y retire la placa de conexión;
Retire 2 tornillos (M2.5×18) y retire la cubierta trasera del eje Y;

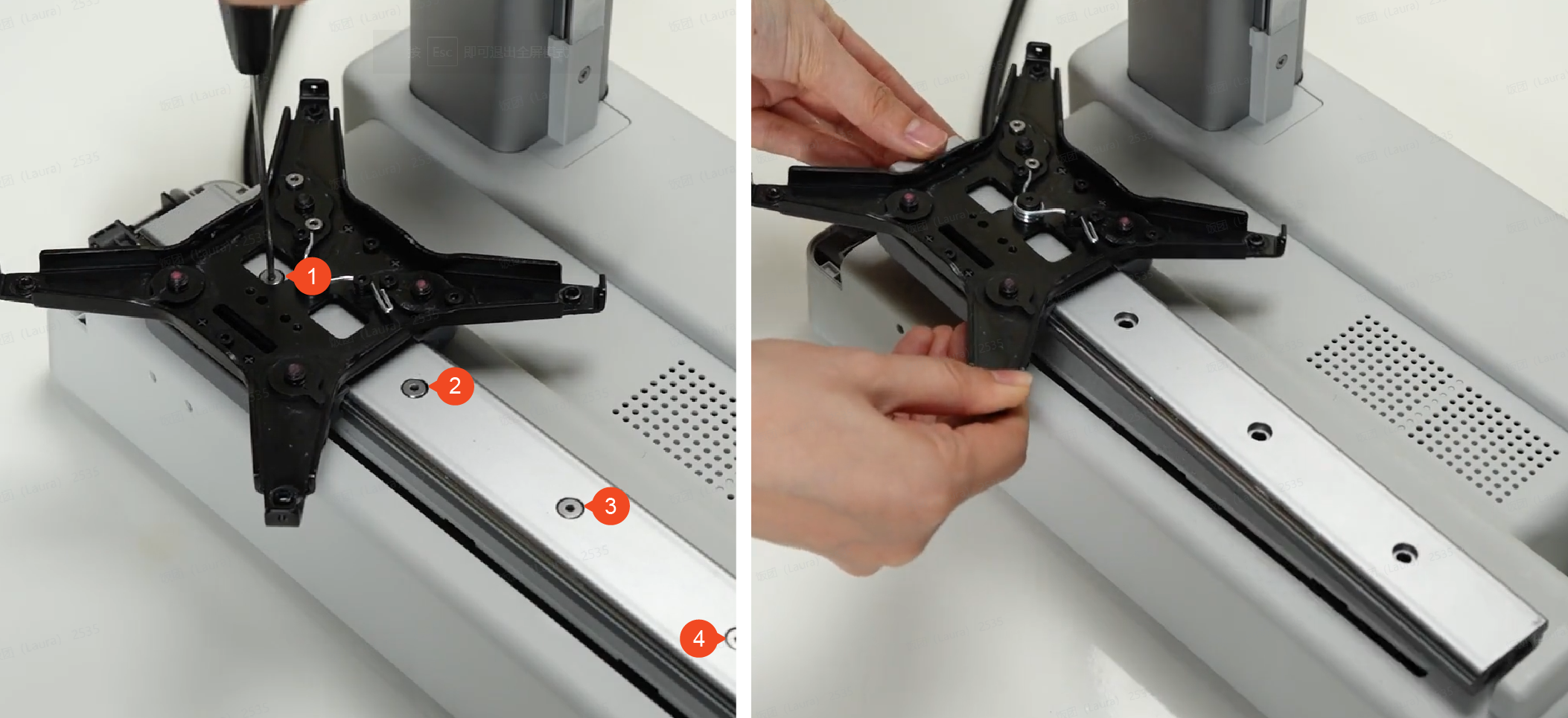

Retire 4 tornillos (M4×16) y retire la guía lineal del eje Y. Al retirar la guía lineal, sostenga tanto el soporte como la guía lineal para evitar que resbale.

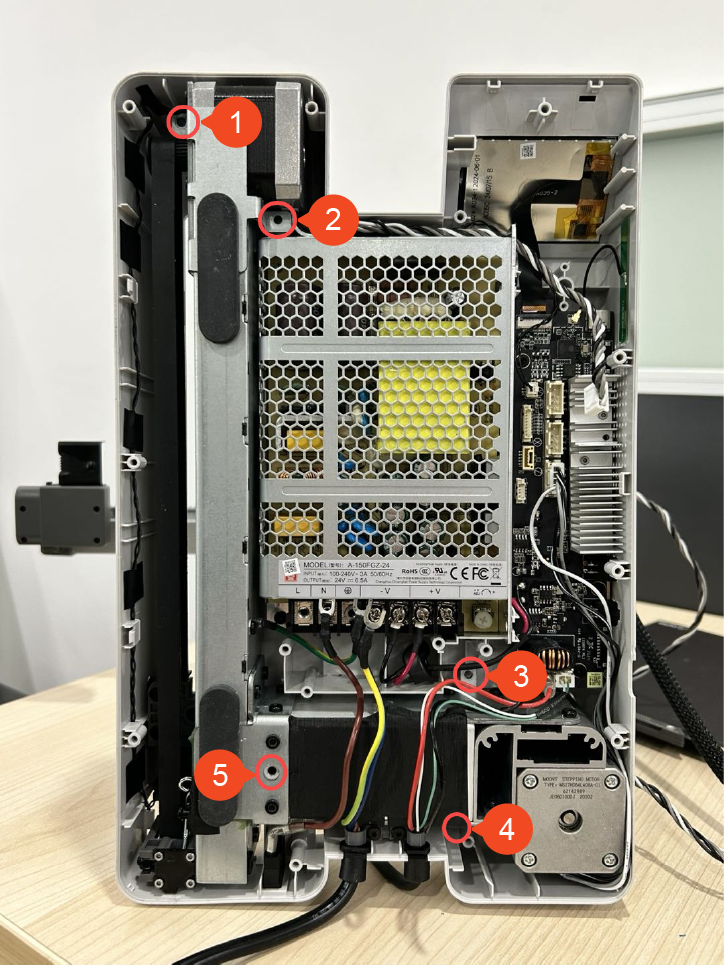

Paso 7: Aflojar la carcasa base

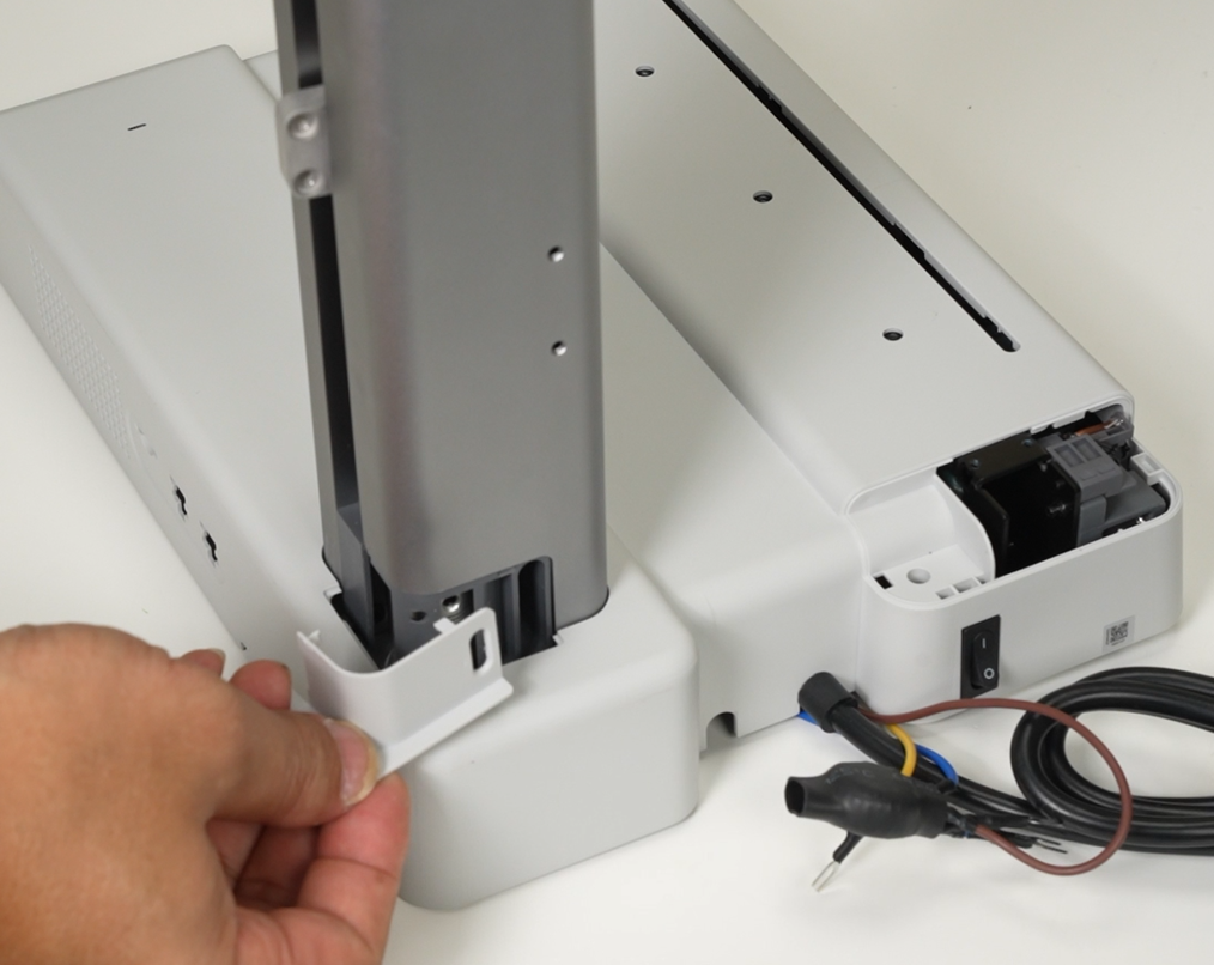

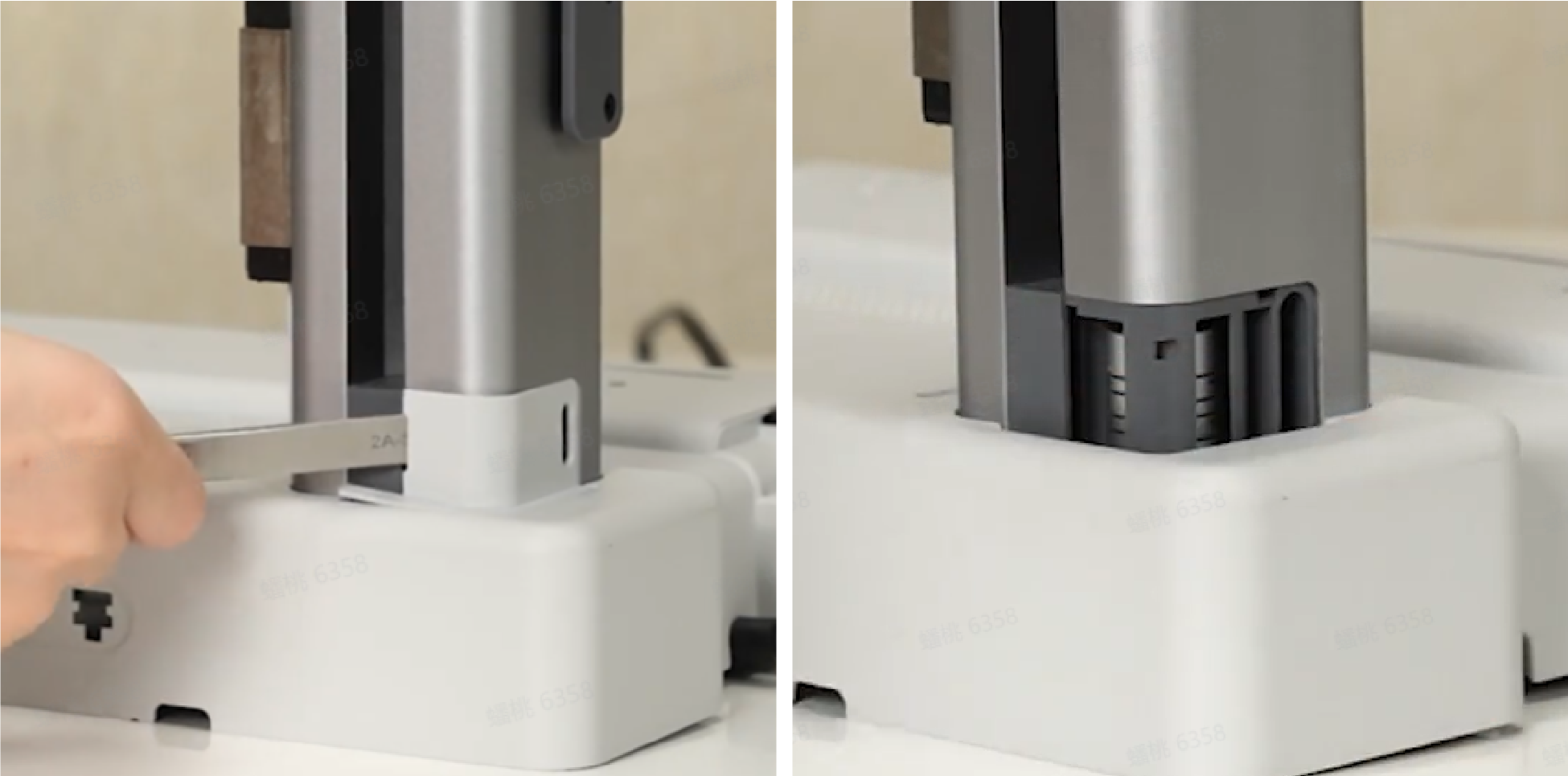

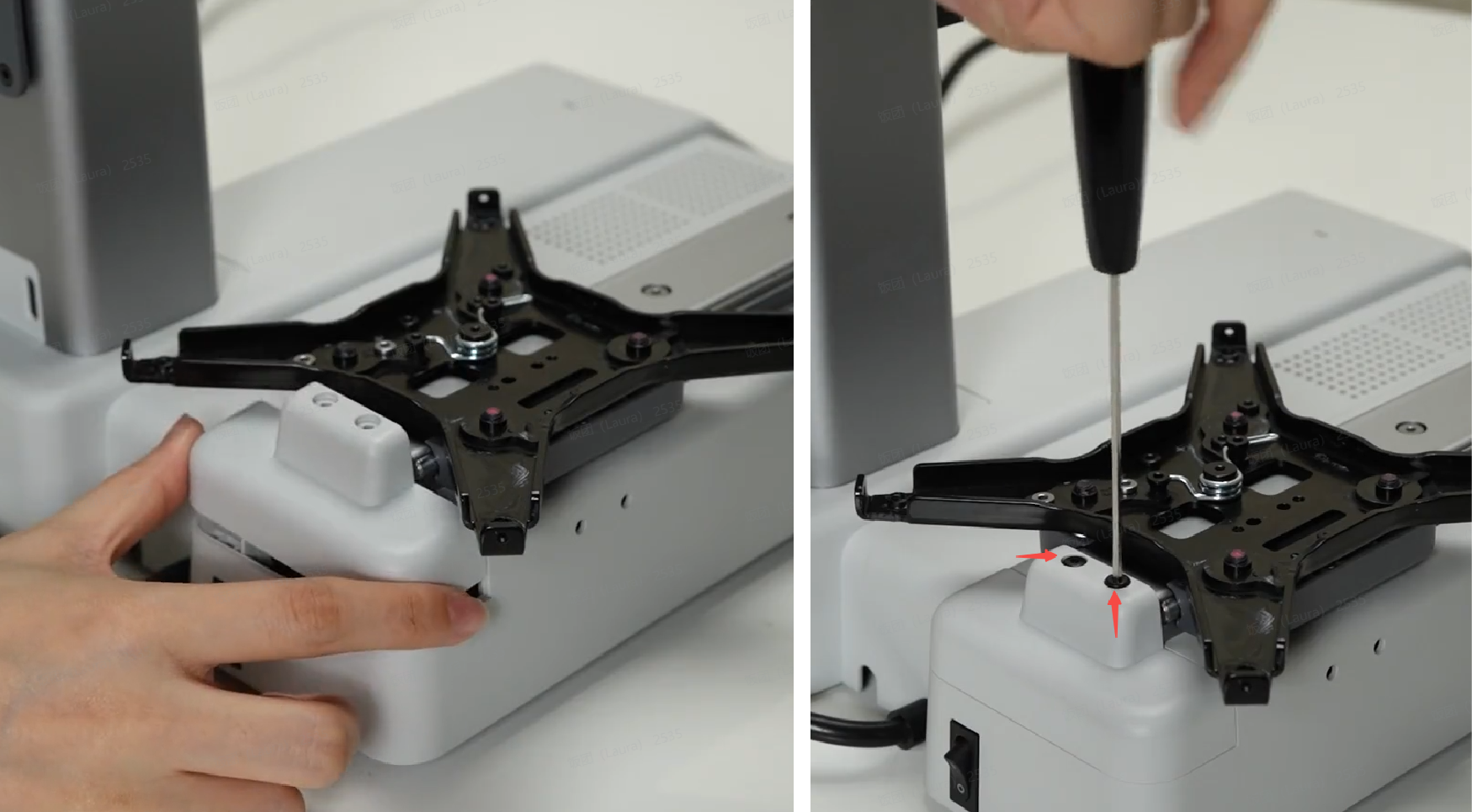

Retire la cubierta de ajuste del eje Z con pinzas planas;
Retire 4 tornillos (BT3×8) con una llave hexagonal H2.0;

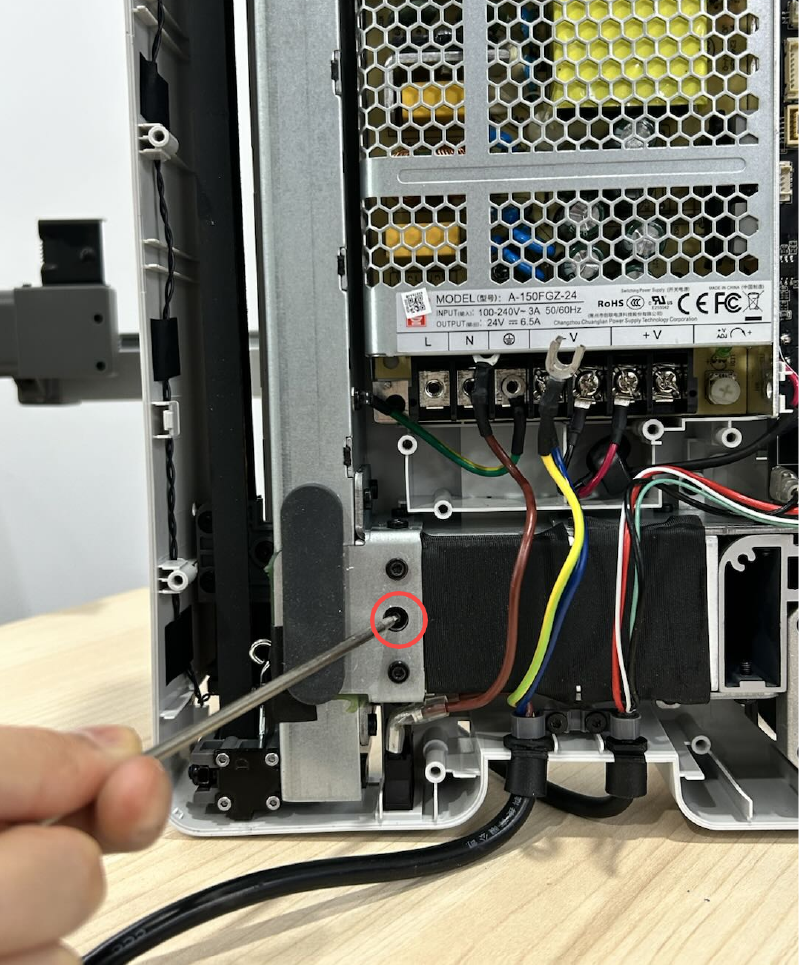

Retire 1 tornillo (BTG3×45) con una llave hexagonal H2.0.
Paso 8: Retirar el motor Y

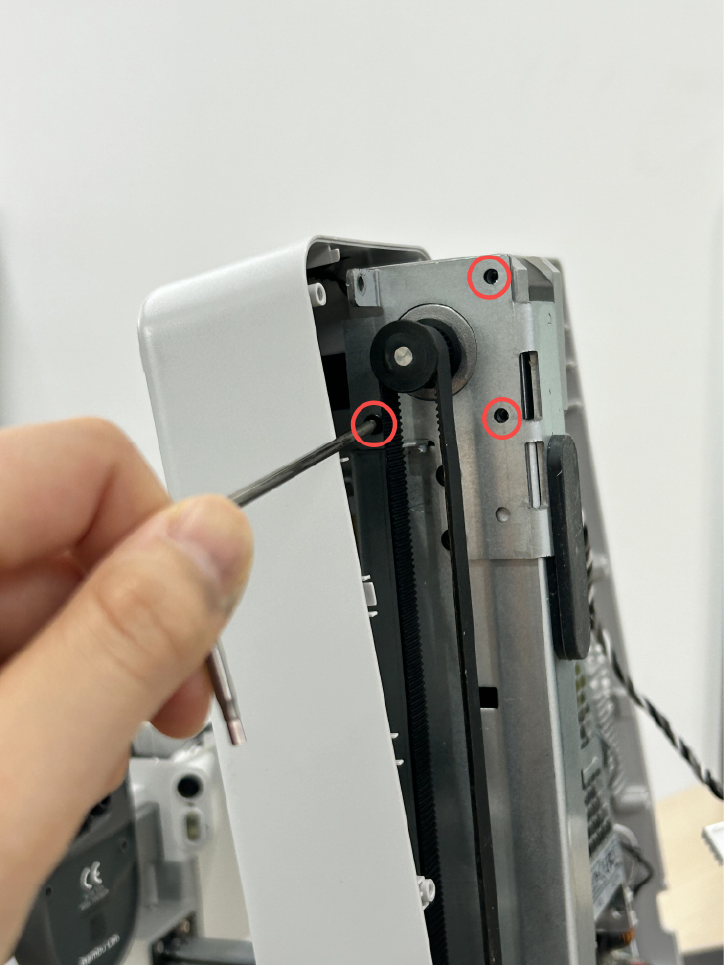

Mueva suavemente la base con la mano para exponer el motor Y. Retire los tres tornillos (M3×6) con una llave hexagonal H2.0;

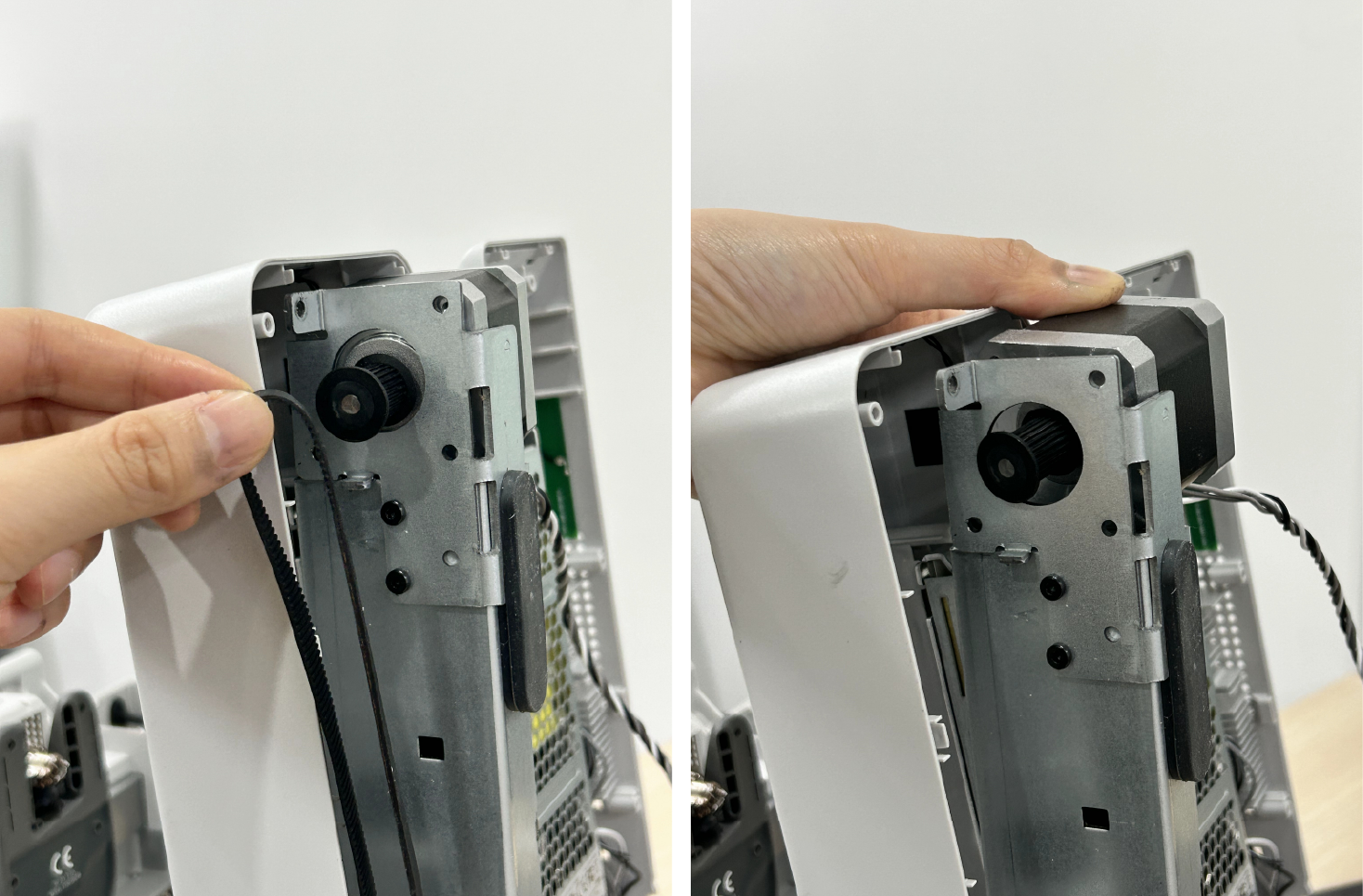

Retire la correa y retire el motor Y.
Montar el motor Y
Paso 1: Instalar el motor Y
Introduzca el motor Y a través del soporte de montaje, asegurando que la orientación del cable sea correcta. Coloque la polea de accionamiento en la correa Y y luego instálela en su lugar. Fije el motor Y asegurando tres tornillos (M3×6).
Paso 2: Fijar la carcasa base
Inserte y apriete 1 tornillo (BTG3×45) y 4 tornillos (BT3×8) para fijar la carcasa base;
Instale la cubierta de ajuste del eje Z.
Paso 3: Instalar la guía lineal del eje Y
Use pinzas para mover el bloque de presión de la correa Y (el componente mostrado en el cuadro desde la vista inferior) para exponer los 2 tornillos. Confirme la dirección de instalación según la posición de la placa de conexión, coloque la guía lineal del eje Y en la base, alinee los agujeros de los tornillos, inserte 4 tornillos (M4×16) y fíjelos alternadamente;
Mueva el soporte de la cama caliente para exponer el bloque de correa del eje Y, luego instale la placa de conexión, confirme que está en su lugar y fije 2 tornillos (M3×4.5) para asegurar la placa de conexión;
Luego apriete los 2 tornillos a través de la base, mueva el soporte de la cama caliente y confirme que el soporte de la cama caliente pueda mover la correa Y suavemente.
Instale la cubierta trasera del eje Y y fije 2 tornillos (M2.5×18).
Paso 4: Instalar la cama caliente

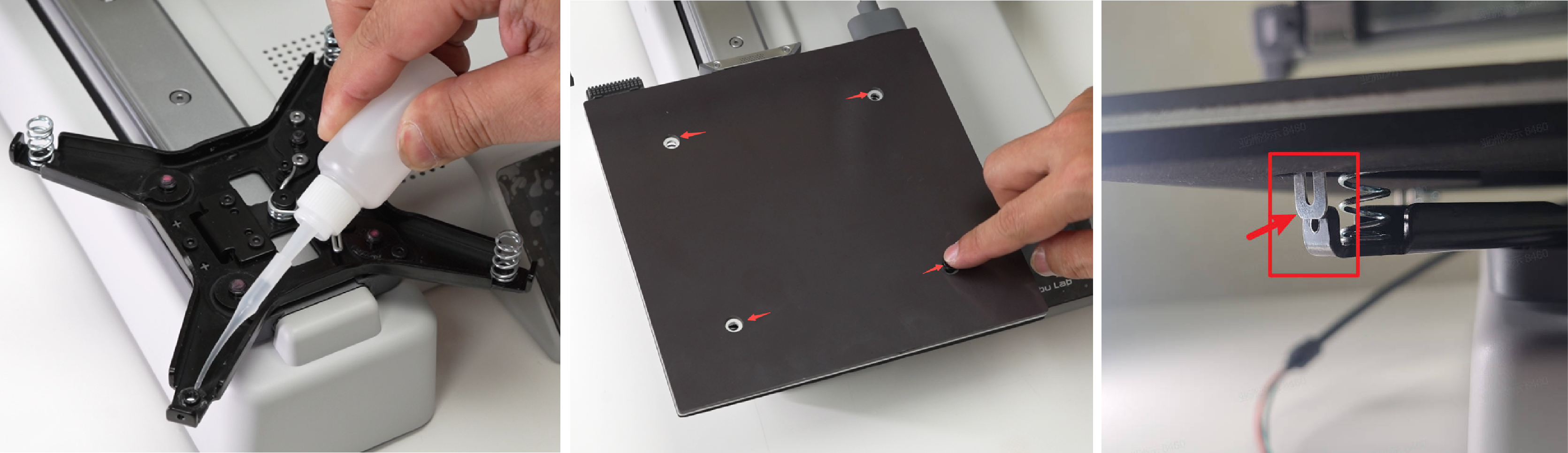

Fije previamente los cuatro resortes en las posiciones correspondientes con pegamento, alinee las posiciones de los resortes, coloque la cama caliente y confirme desde la parte inferior de la cama caliente que las tres piezas de fijación de la cama caliente están todas en el exterior del soporte de la cama caliente;
Inserte 4 tornillos de nivelación (MG4×13) y comprima el resorte de nivelación de la cama caliente con la mano para que los tornillos de nivelación puedan bloquearse. Después de bloquear todos, afloje los 4 tornillos de nivelación 1 vuelta; instale 3 tornillos de fijación de la cama caliente (M2.5×5), pero no los apriete. Estos 3 tornillos deben apretarse después de completar el nivelado manual de la cama caliente.
Paso 5: Conectar los cables de alimentación
Conecte los cables de alimentación a los terminales de entrada, con el cable marrón conectado a L, el cable azul conectado a N y los dos cables amarillo-verdes conectados a tierra, y luego apriete los 3 tornillos;
Organice los cables de la cama caliente y el cable de alimentación, instale la cubierta ignífuga, confirme que los cables no estén aplastados y luego fije los 3 tornillos (BT3×8).
Paso 6: Conectar los cables de la placa principal

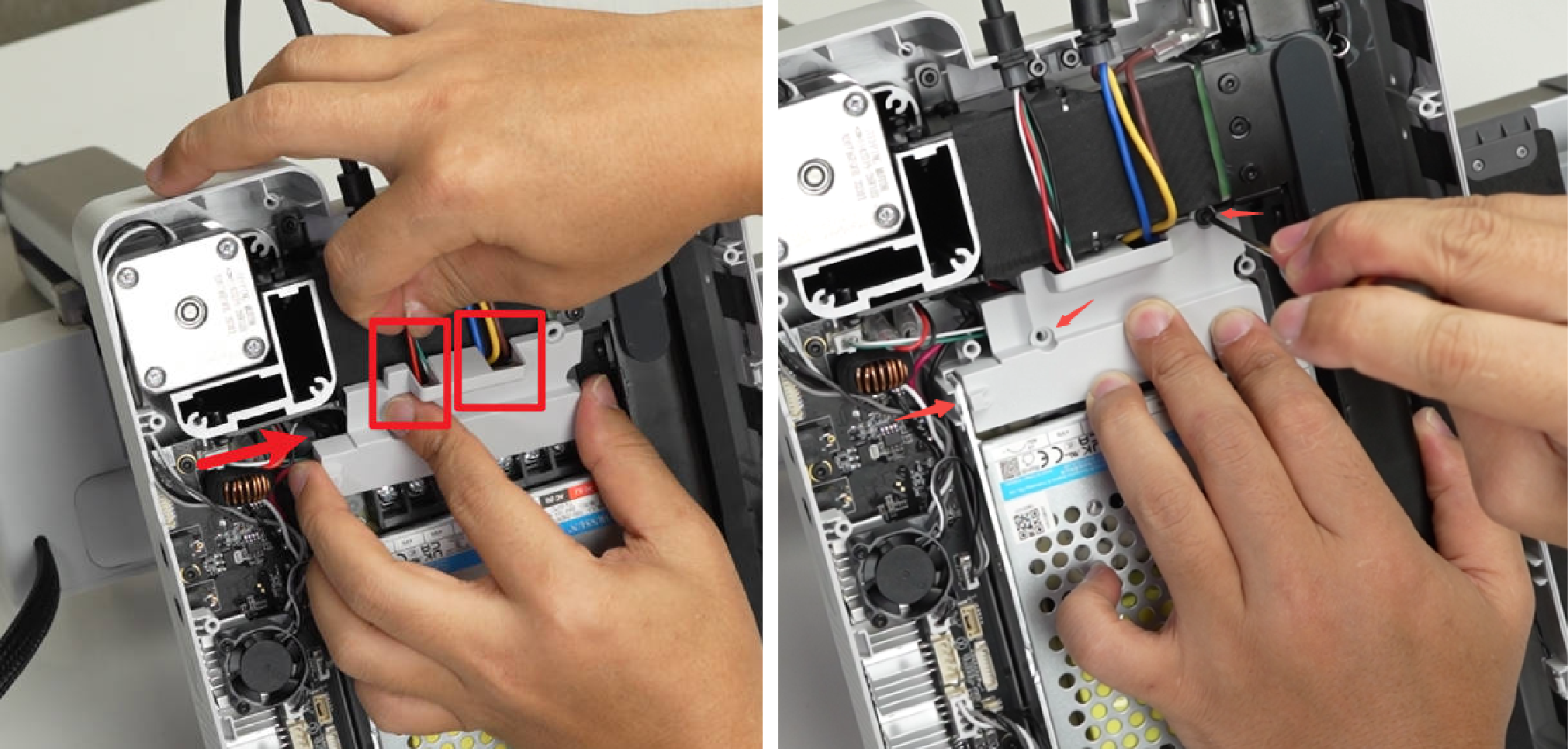

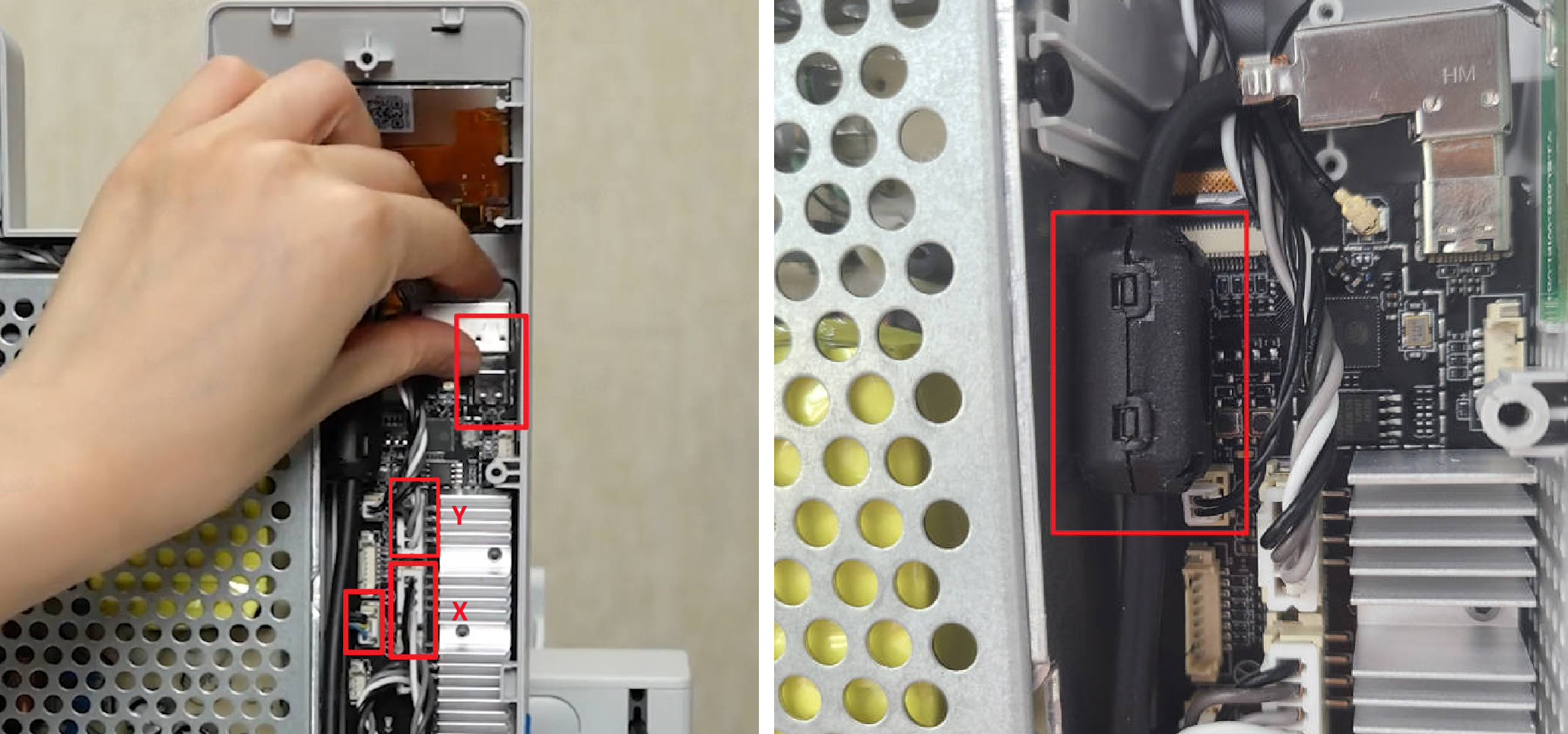

Conecte el cable del motor Y, el cable del motor X y el cable de la cámara a la placa principal. Luego conecte el cable USB. Después de confirmar la ubicación de los núcleos de ferrita, fije la pieza de presión con 2 tornillos (BT2×5). Organice los cables y átelos con abrazaderas pequeñas.
Paso 7: Instalar el ventilador de la placa principal
Instale el ventilador de la placa principal con el cable orientado hacia la izquierda. Fíjelo con dos tornillos (MG2.5×15) y luego conecte el cable del ventilador de la placa principal.
Paso 8: Instalar la placa base
Instale la placa base, alinee la posición y fije con 14 tornillos (BT3×8); luego instale el sujetacable, fije con 2 tornillos (BT2.6×8) y coloque la impresora en posición vertical.
Paso de verificación de funcionalidad y calibración

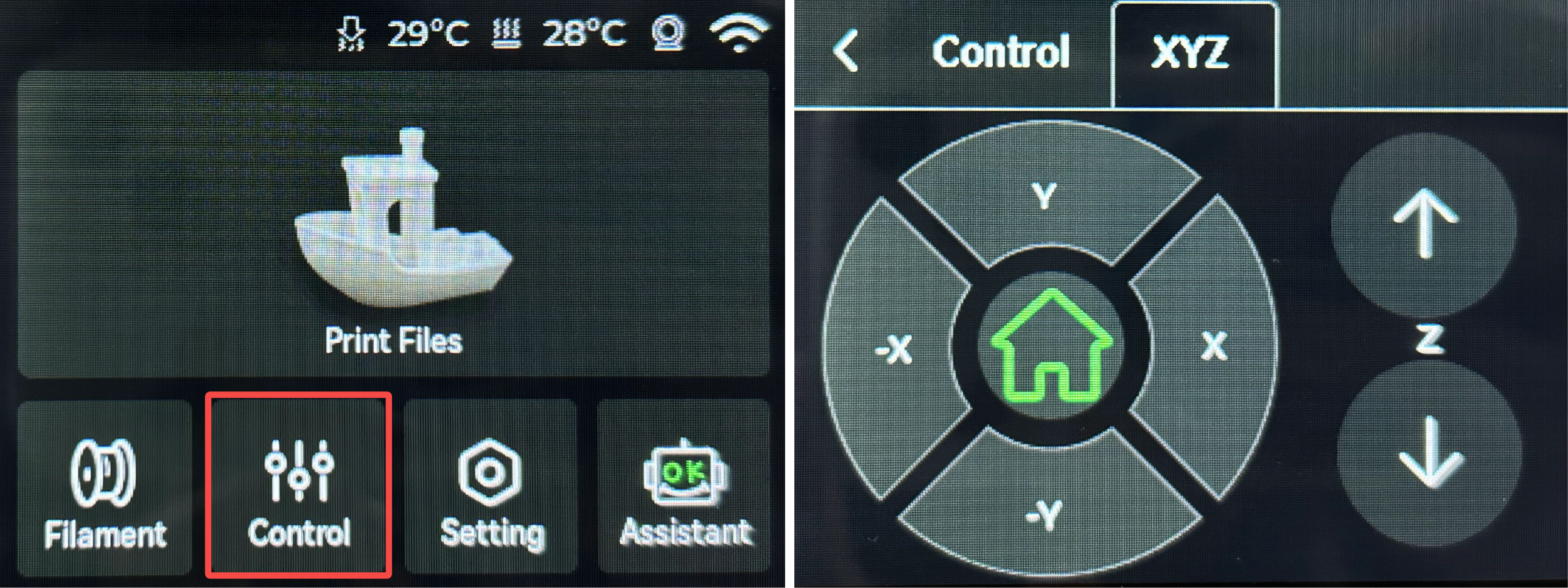

Después de completar todos los pasos de montaje anteriores, encienda la impresora, ingrese a la interfaz de control y haga clic en el botón "-Y" o "Y" en la pantalla para mover el eje Y y confirme si el motor Y funciona correctamente.

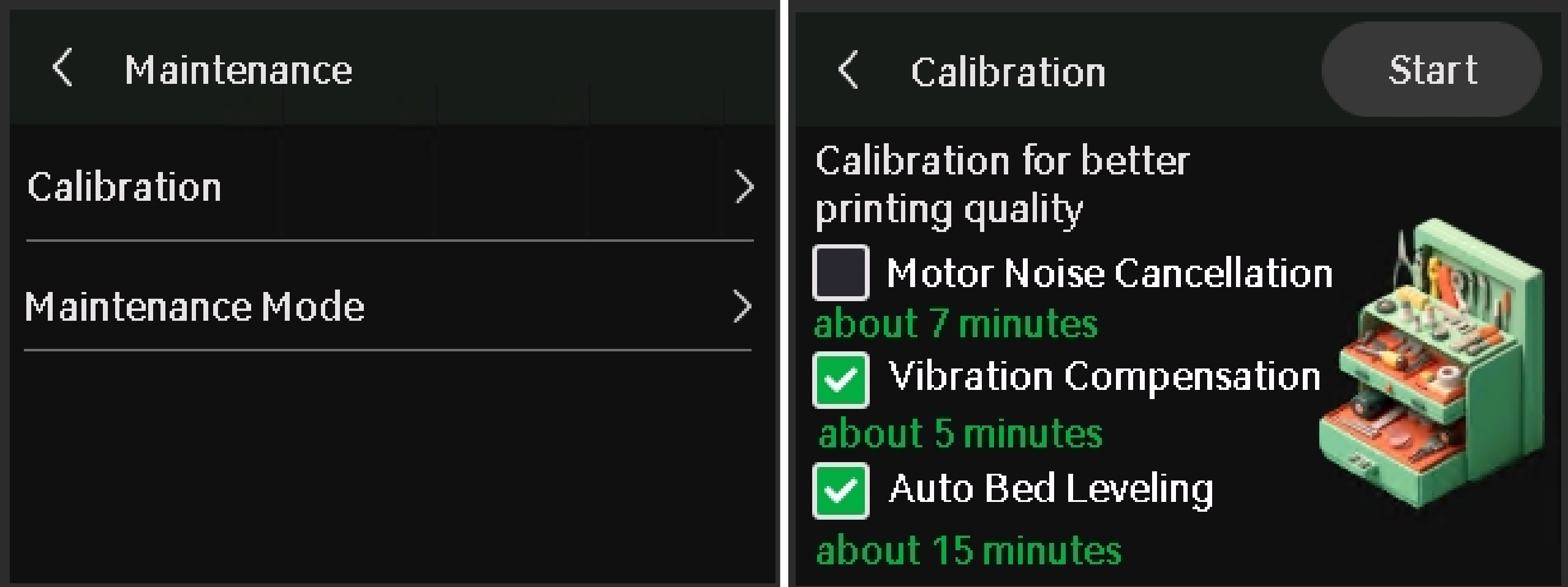

En la pantalla de calibración, seleccione únicamente Compensación de Vibración y Nivelado Automático de Cama, y luego toque Iniciar. Después de completar la calibración, apriete los tres tornillos de fijación de la cama caliente. La calibración confirmará que la impresora funciona según lo esperado.
