Modelos de impresoras aplicables
A1 mini
Correa Y
La correa Y se encuentra debajo del eje Y. Conecta el motor Y y la guía lineal para mover la cama caliente a lo largo del eje Y.
¿Cuándo usarla?
-
La correa Y está desgastada.
-
La correa Y está rota.
Advertencia de seguridad
¡IMPORTANTE!
Es crucial apagar la impresora antes de realizar cualquier trabajo de mantenimiento, incluido el trabajo en los componentes electrónicos de la impresora y los cables del cabezal. Realizar tareas con la impresora encendida puede provocar un cortocircuito, lo que daña los componentes electrónicos y genera riesgos de seguridad.
Durante el mantenimiento o la solución de problemas, es posible que deba desmontar partes, incluido el hotend. Esto expone cables y componentes eléctricos que podrían cortocircuitar si entran en contacto entre sí, con otros metales o con componentes electrónicos mientras la impresora sigue encendida. Esto puede dañar los componentes electrónicos de la impresora y generar problemas adicionales.
Por lo tanto, es crucial apagar la impresora y desconectarla de la fuente de alimentación antes de realizar cualquier mantenimiento. Esto evita cortocircuitos o daños en los componentes electrónicos de la impresora, garantizando un mantenimiento seguro y efectivo. Para cualquier duda o pregunta sobre la ejecución de esta guía, recomendamos enviar un ticket técnico respecto de su problema y haremos lo posible por responder con prontitud y brindar la asistencia necesaria.
Herramientas y materiales necesarios
-
Llave allen H2.0
-
Cola instantánea
-
20 minutos
Guía en video
Retirar la correa Y
Retirar la cubierta inferior.
Coloque la impresora boca abajo. Use la llave allen H2.0 para retirar los 2 tornillos (marcados como 15 y 16). Luego, retire los otros 14 tornillos y podrá retirar la cubierta inferior.
Retirar la cubierta trasera del eje Y y la bobina de corriente de eddy.

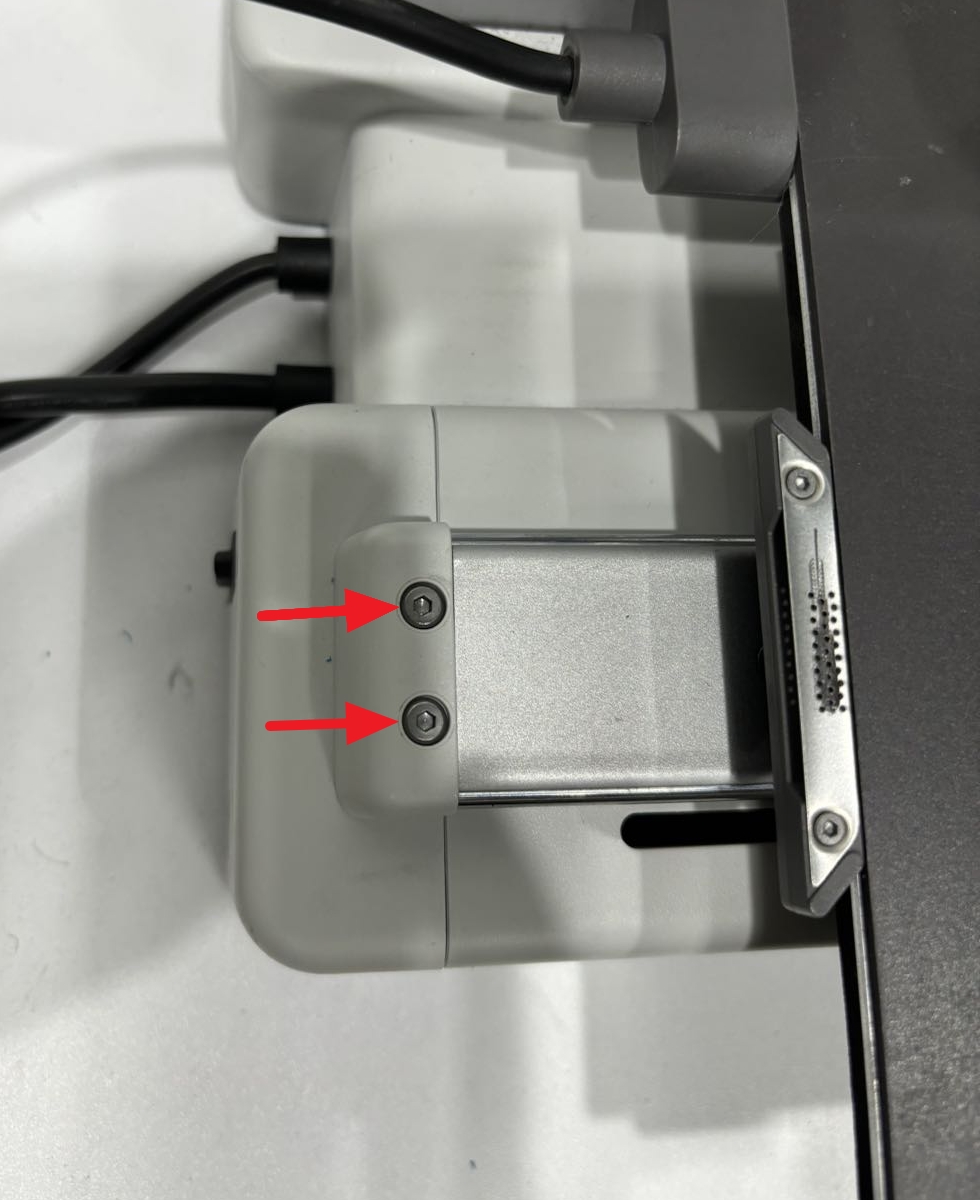

Paso 1. Coloque la impresora de pie. Use la llave allen H2.0 para retirar los 2 tornillos y luego retire la cubierta trasera del eje Y.

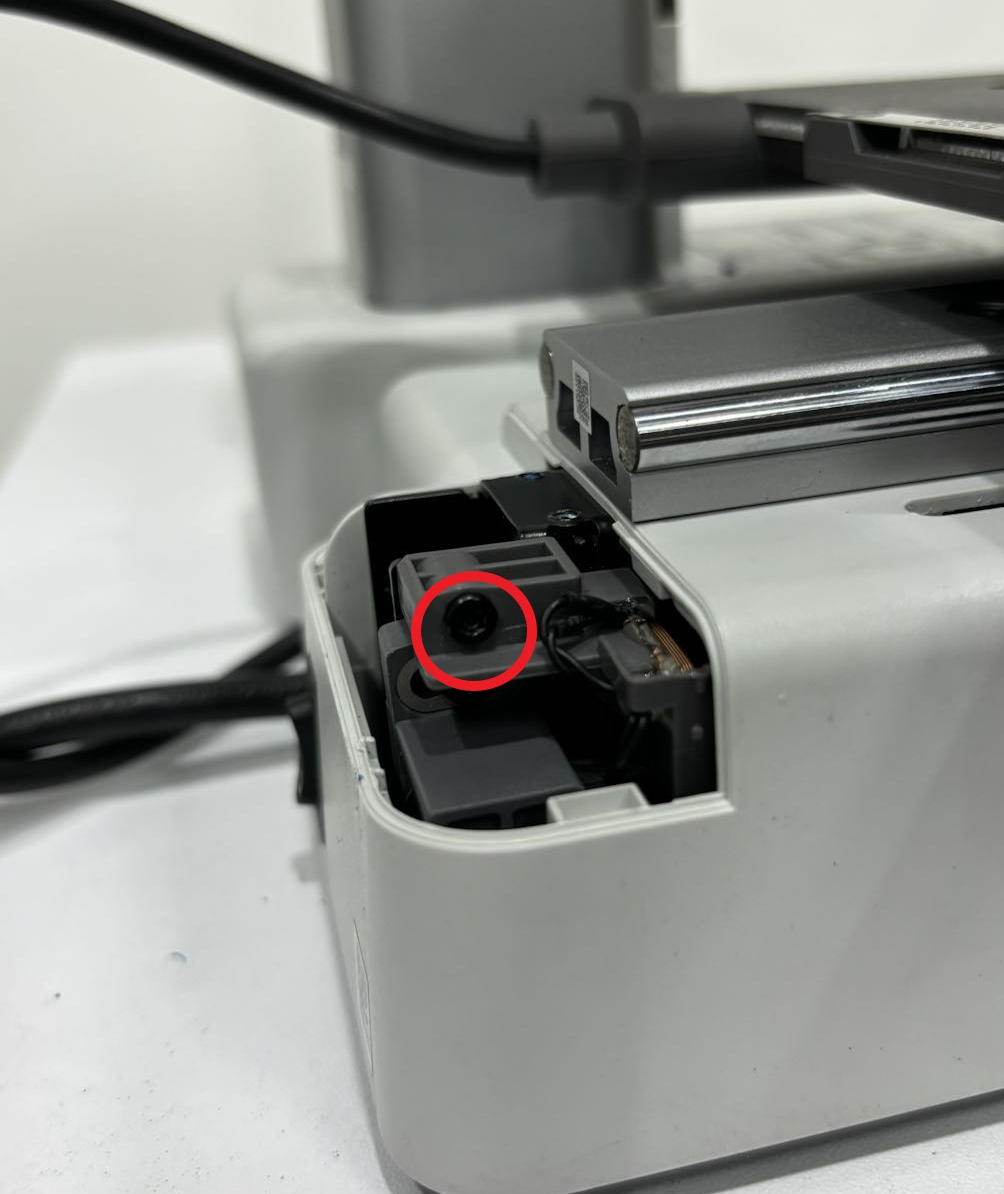

Paso 2. Use la llave allen H2.0 para aflojar el tornillo y luego retire la bobina de corriente de eddy.
Liberar el tensador del eje Y

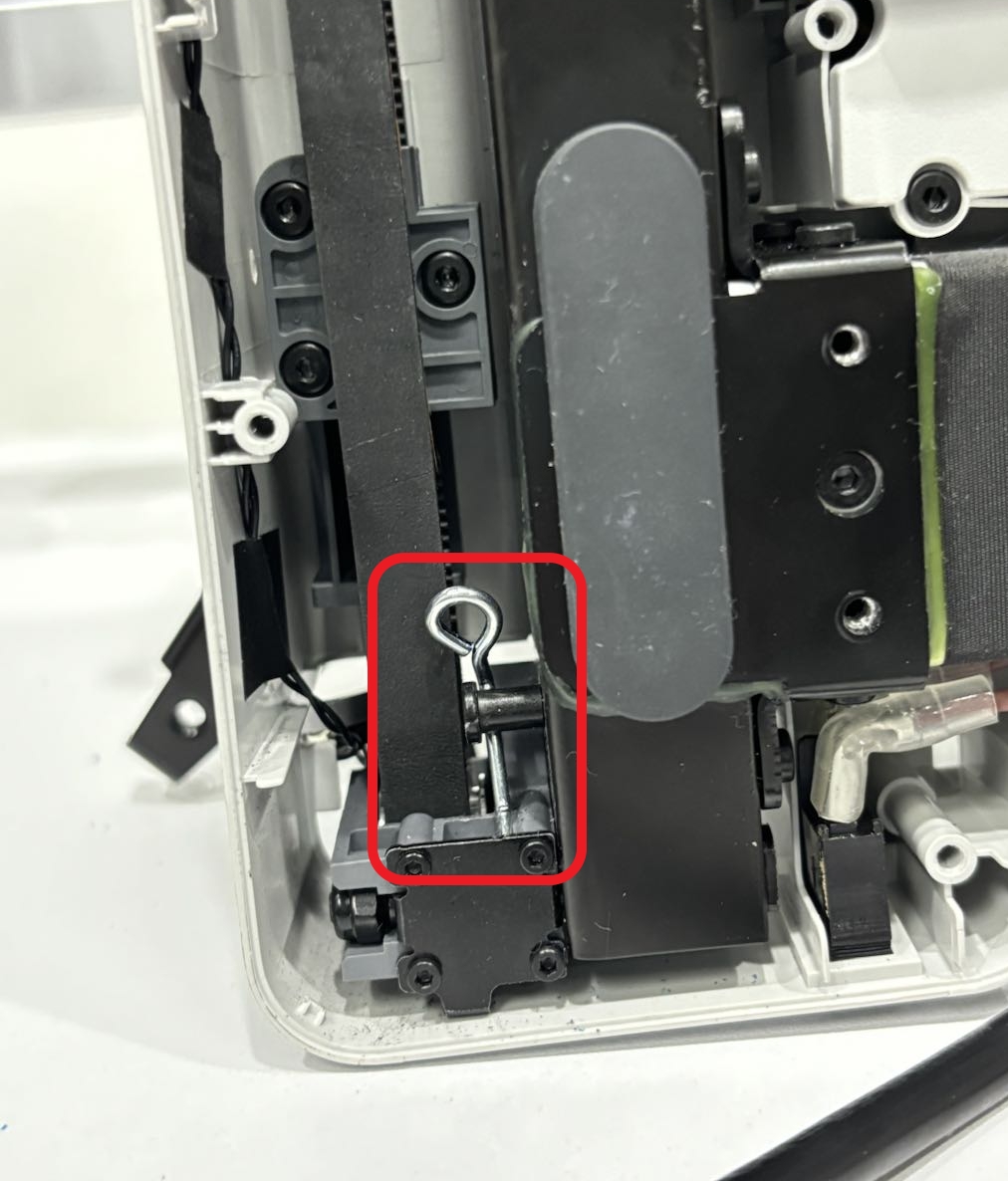

Paso 1. Coloque la impresora boca abajo y libere el muelle de torsión.

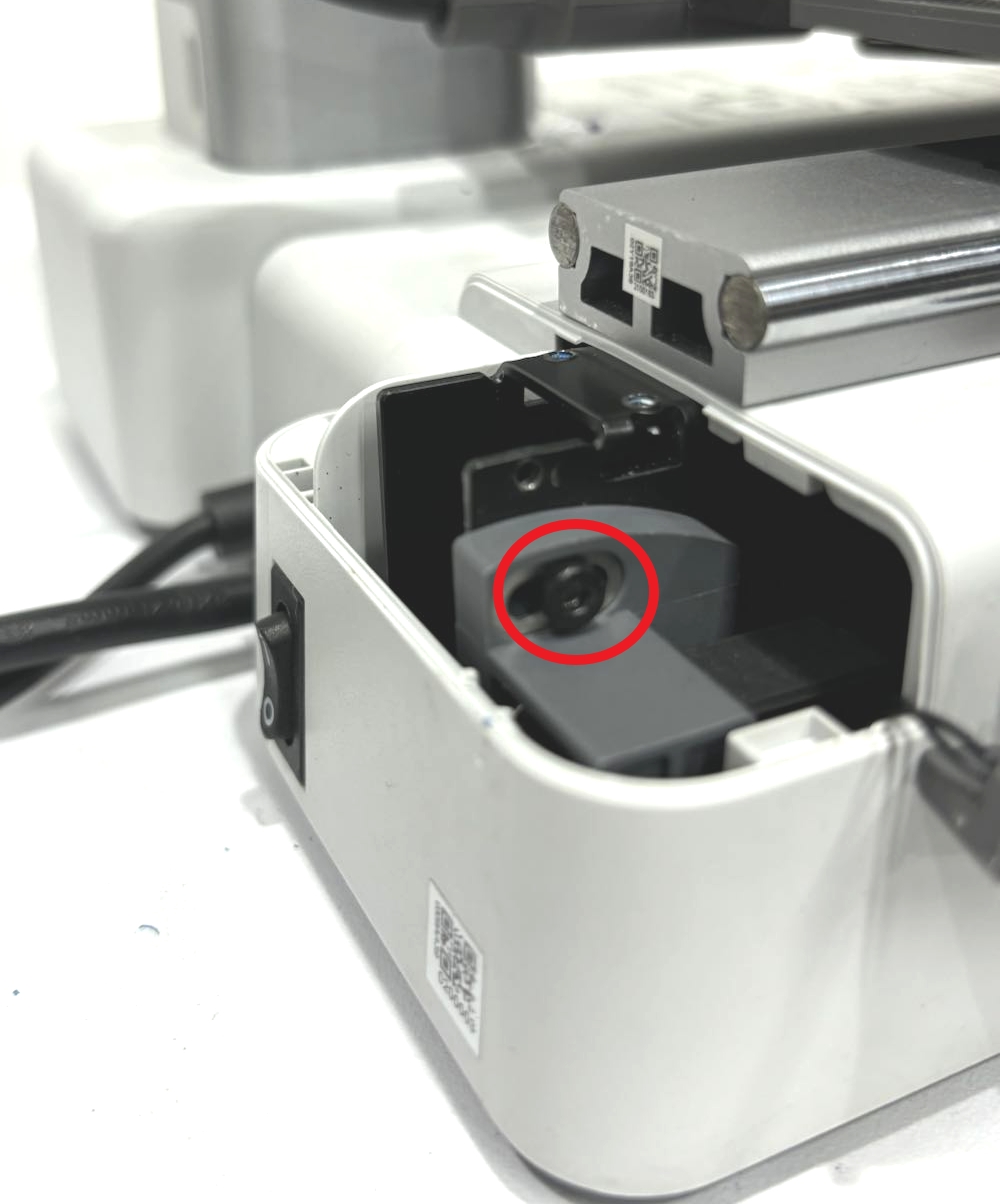

Paso 2. Afloje el tornillo del tensador del eje Y un giro.
¡No afloje por completo!
Retirar el soporte de la correa Y

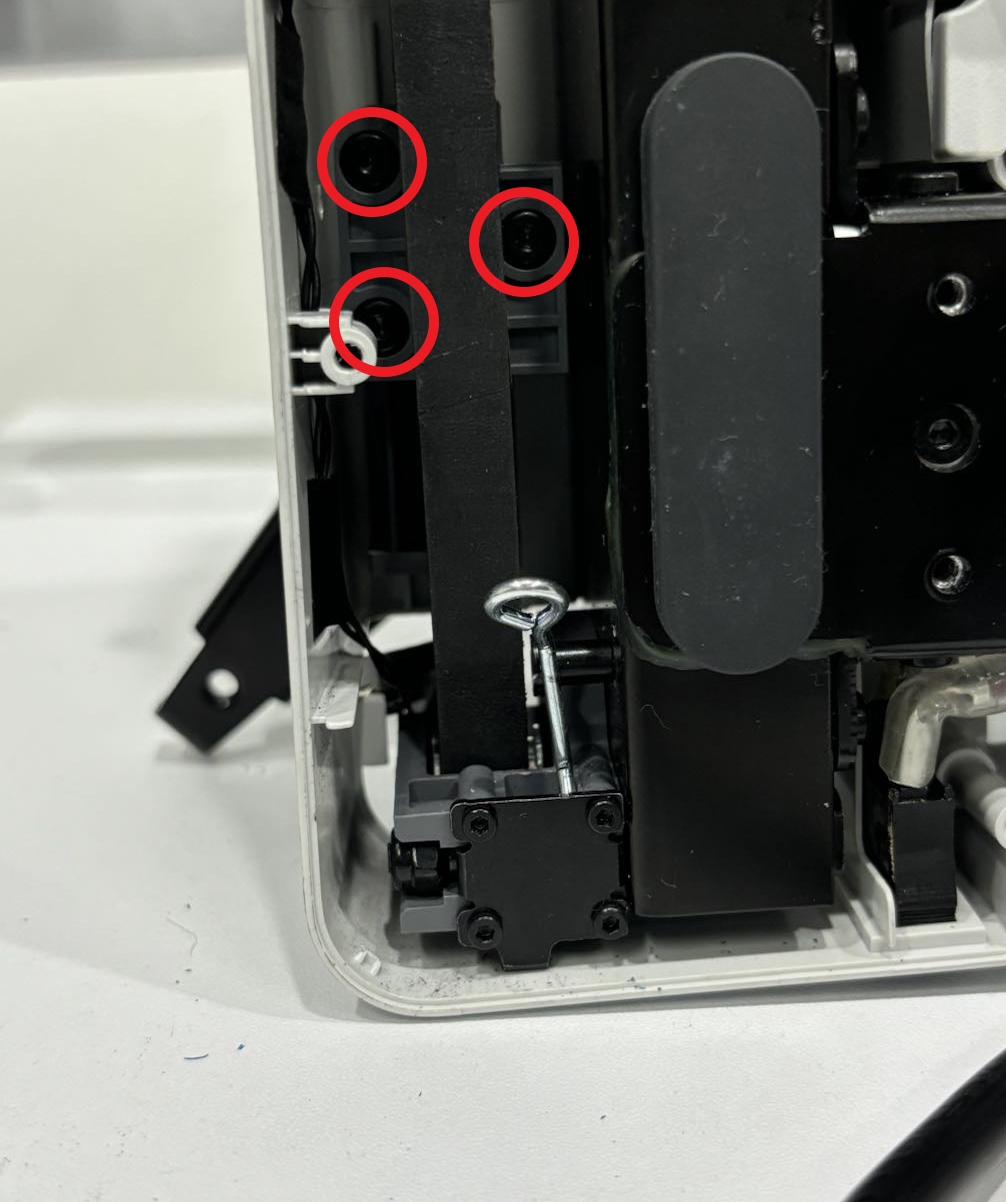

Paso 1: Use la llave allen H2.0 para retirar los 3 tornillos que fijan el soporte al instalador.

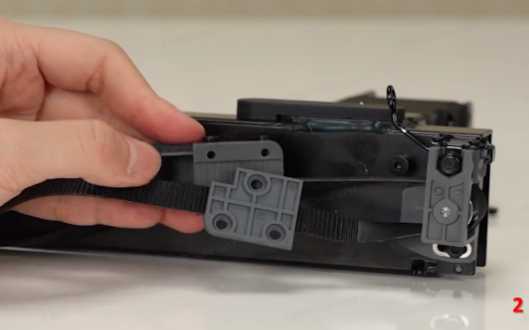

Paso 2: Separe firmemente el soporte y el instalador. La imagen siguiente muestra cómo están conectados.
Paso 3: Empuje la correa hacia afuera a lo largo del borde del motor Y.

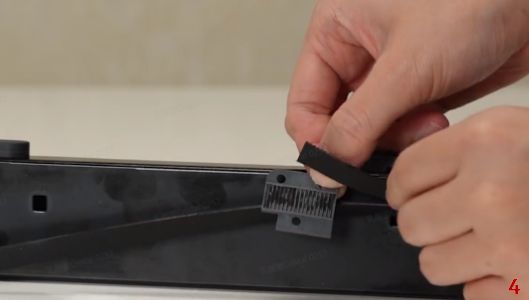

Paso 4: Debido a que la correa está fijada al soporte con cola, debe separarla de él.
Pegar la correa Y

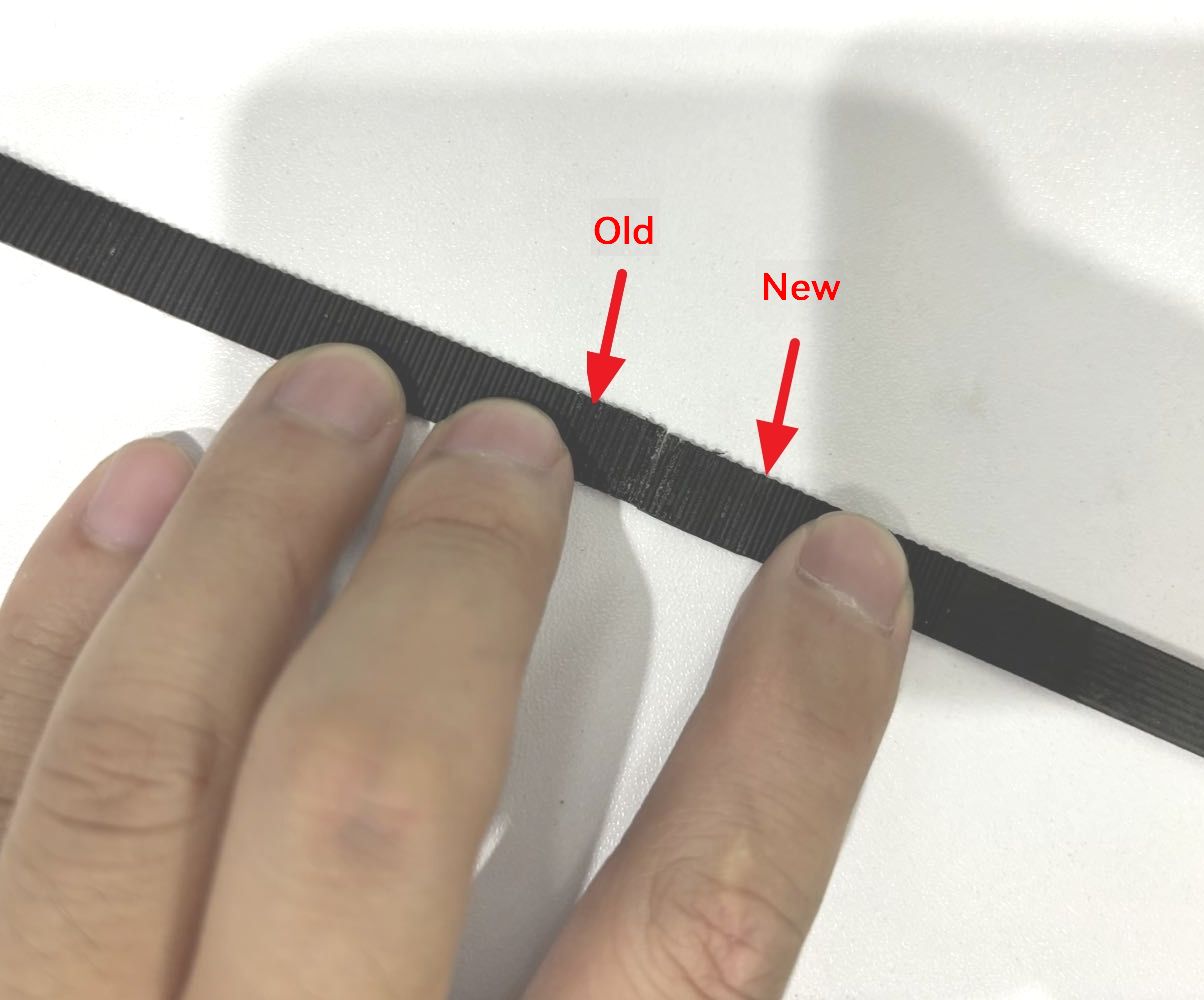

Según la imagen siguiente, use cola instantánea para conectar el extremo de la nueva correa con menos dientes al extremo de la correa vieja con más dientes. Consulte la imagen siguiente.
Instalar la correa Y
Guiar la correa Y a través
Paso 1: Después de que la cola se seque, sostenga la correa vieja para arrastrarla suavemente y guiar la nueva correa a través del tensador del eje Y.
Asegúrese de arrastrar suavemente la correa para evitar romper la conexión entre las correas vieja y nueva.
Paso 2: Después de guiar la nueva correa a través del tensador del eje Y, separe la nueva correa de la vieja en la ubicación de la cola.
Fijar la correa Y
Paso 1: Aplique una pequeña cantidad de cola instantánea en la superficie dentada del soporte y luego fije la correa al soporte con los dientes hacia abajo. Asegúrese de que los dos extremos de la correa se toquen entre sí.
Antes de pegar, preste atención a la dirección del soporte, que debe ser la misma que la del instalador.
Paso 2. Vuelva a instalar la correa en el engranaje del motor Y: Primero, fije la correa en el borde del engranaje, luego tire de la correa y empuje hacia adentro con fuerza.
Paso 3: Instale el soporte en el instalador. Alinee los 3 agujeros y fíjelos con 3 tornillos.
Fijar el tensador de la correa Y
Paso 1: Fije el muelle de torsión en su lugar. Luego, coloque la impresora de pie y mueva la cama caliente hacia adelante y hacia atrás para verificar que se mueva suavemente.
Paso 2: Apriete el tornillo del tensador Y.
Instalar la cubierta trasera del eje Y y la bobina de corriente de eddy
Paso 1: Instale la bobina de corriente de eddy. Luego, use la llave allen H2.0 para apretar el tornillo.
Paso 2: Instale la cubierta trasera del eje Y. Luego, use la llave allen H2.0 para apretar los 2 tornillos.
Instalar la cubierta inferior
Coloque la impresora boca abajo. Apretar primero los tornillos marcados como 15 y 16 para asegurar que las ranuras de los cables estén alineadas. Luego, apriete los otros tornillos y asegúrese de no apretarlos en exceso.
Paso de calibración después de la operación
Seleccione Compensación de vibración en el menú de calibración y complete el proceso de calibración.
Notas finales
Esperamos que la guía detallada proporcionada haya sido útil e informativa.
Para garantizar una ejecución segura y efectiva, si tiene alguna preocupación o pregunta sobre el proceso descrito en este artículo, recomendamos enviar un Ticket técnico respecto de su problema. Incluya una imagen o video que ilustre el problema, así como cualquier otra información relacionada con su consulta.
