Motor X
El motor X es un motor paso a paso montado en el eje X de la impresora que impulsa el cabezal en el eje X.
¿Qué se necesita?
- El motor X está quemado
- Tras analizar los registros, el soporte técnico oficial confirmó que el motor X está defectuoso.
Advertencia de seguridad
Importante!
Es crucial apagar la impresora antes de realizar cualquier trabajo de mantenimiento, incluido el trabajo en los cables electrónicos de la impresora y el cabezal. Realizar tareas con la impresora encendida puede provocar un cortocircuito, causando daños electrónicos y riesgos de seguridad.
Durante el mantenimiento o la solución de problemas, es posible que deba desmontar partes, incluido el hotend. Esto expone cables y componentes eléctricos que podrían provocar un cortocircuito si entran en contacto entre sí, con otros metales o con otros componentes electrónicos mientras la impresora sigue encendida. Esto puede causar daños en la electrónica de la impresora y problemas adicionales.
Por lo tanto, es crucial apagar la impresora y desconectarla de la fuente de alimentación antes de realizar cualquier mantenimiento. Esto evita cortocircuitos o daños en la electrónica de la impresora, garantizando un mantenimiento seguro y efectivo.
Para cualquier preocupación o pregunta sobre la ejecución de esta guía, por favor abrir un nuevo ticket en nuestra Página de Soporte y haremos lo posible por responder rápidamente y brindar la asistencia que necesite.
Herramientas y materiales necesarios
- Motor X para Bambu Lab A1 mini (enlace de compra: Motor X - A1 mini)
- Llave hexagonal H2.0
- Llave hexagonal H1.5
- Tijeras para cables
Retirar el motor X
Paso 1: Retirar la placa base

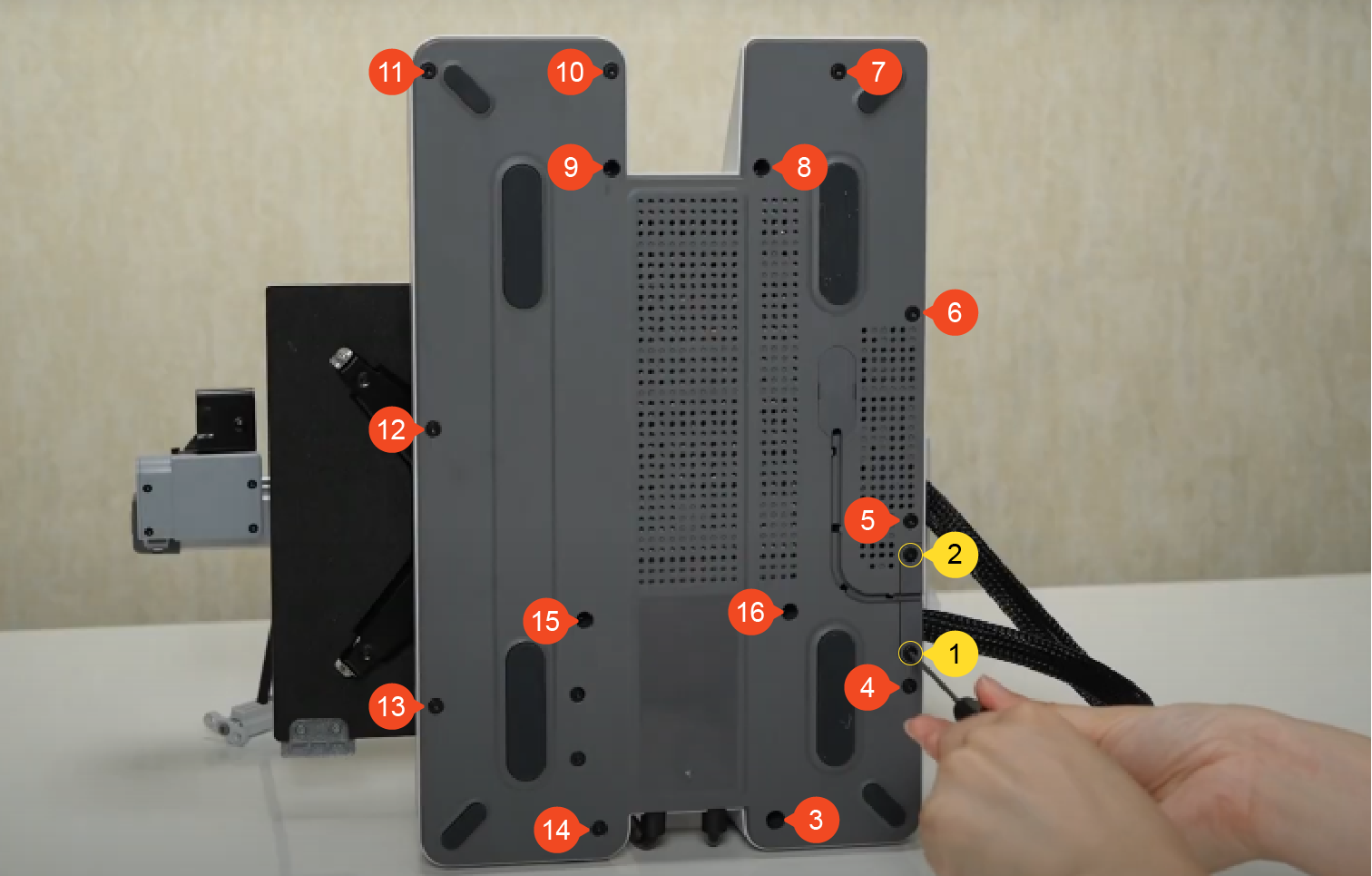

Incline la impresora hacia atrás hasta que los pilares del eje Z toquen la superficie de la mesa. Use una llave hexagonal H2.0 para retirar los 2 tornillos (BT2.6×8), luego retire los 14 tornillos (BT3×8). Tire de la malla de nailon para aflojar la placa base, y luego retire la placa base.

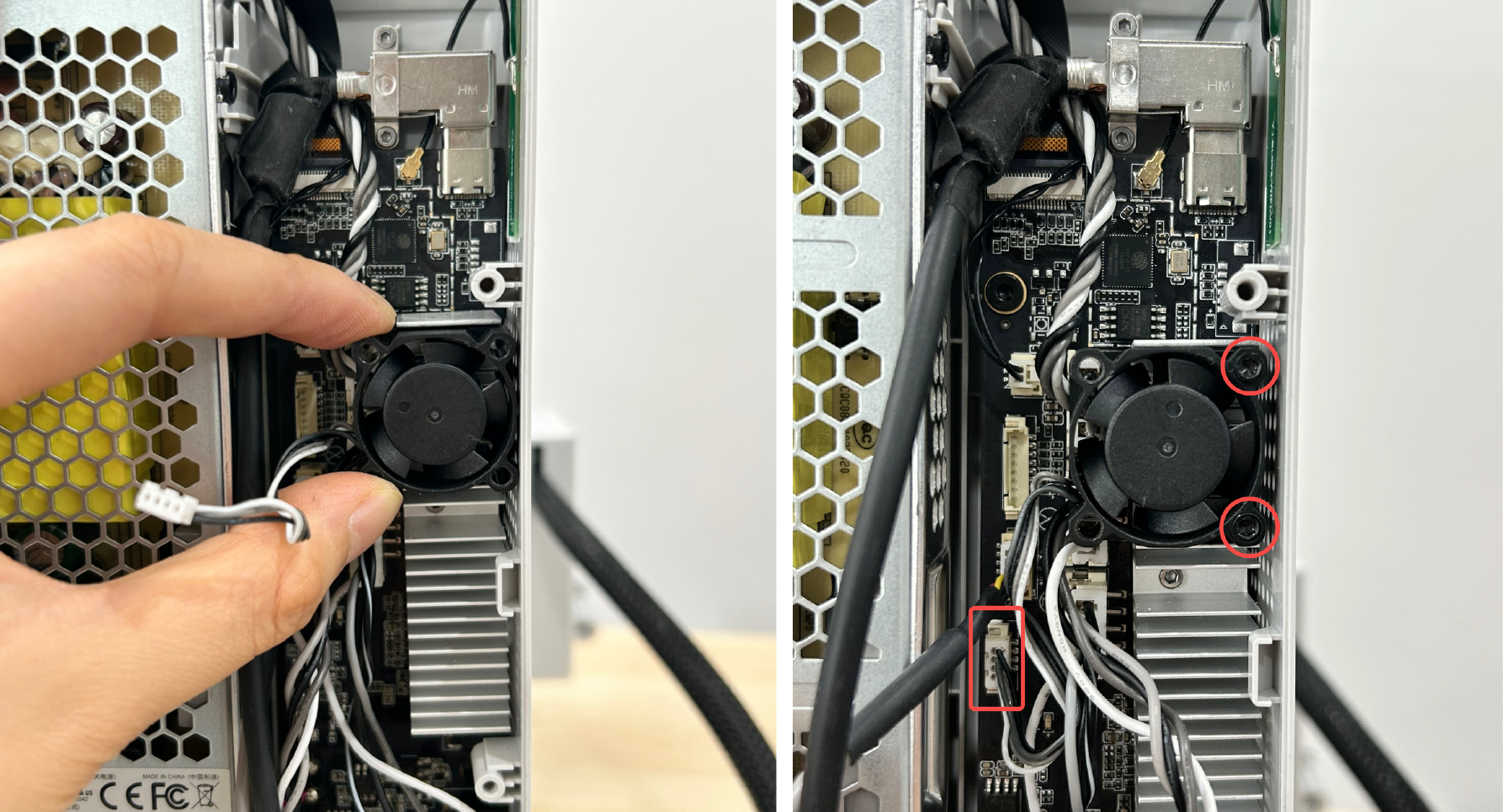

Paso 2: Retirar el ventilador de la placa principal

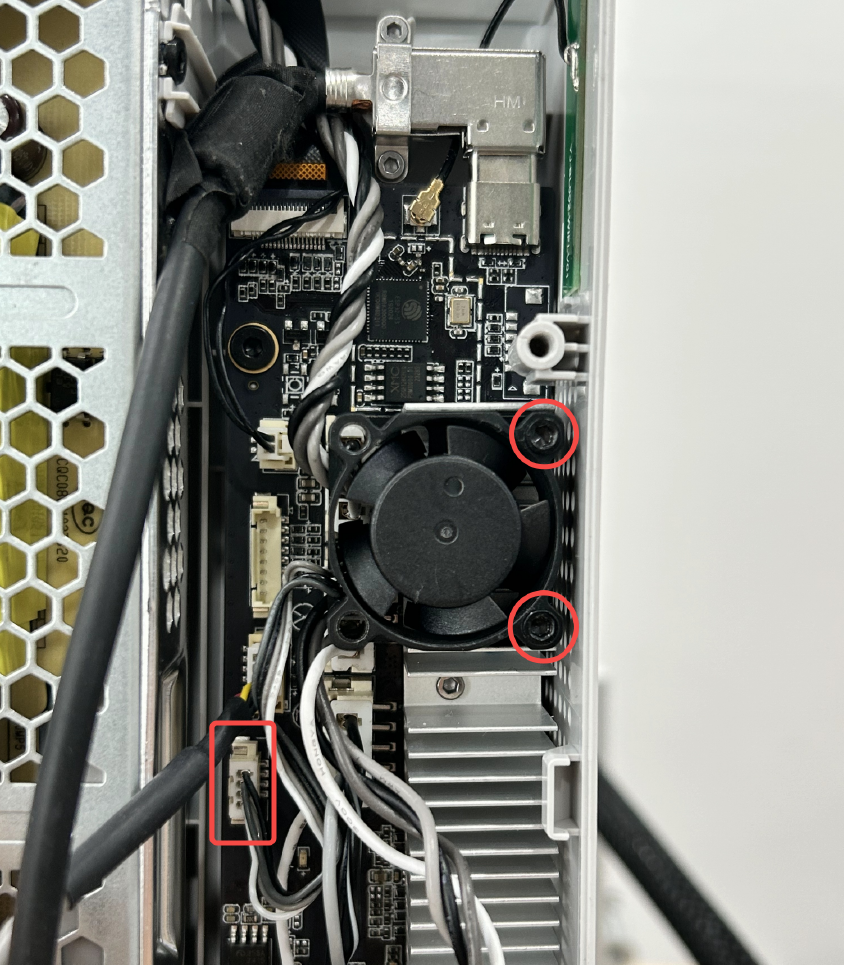

Use una llave hexagonal H2.0 para retirar 2 tornillos (MG2.5×15) y desconectar el cable del ventilador de la placa principal.
Paso 3: Desconectar los cables

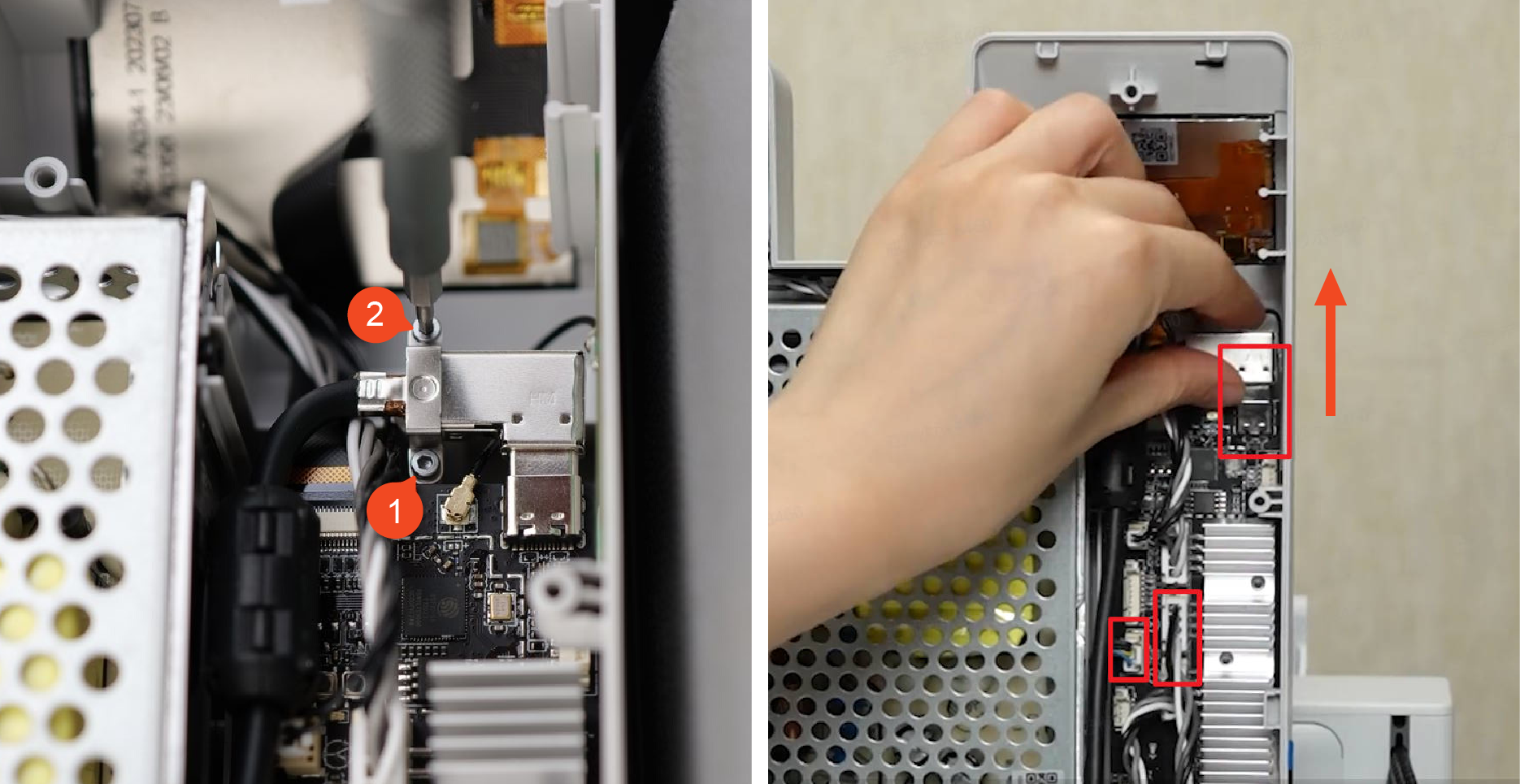

Retire 2 tornillos (BT2×5) y la placa, y desconecte el cable USB, el cable de la cámara y el cable del motor X de la placa principal. Tenga en cuenta que el cable de la cámara tiene una traba. Presione para liberarla antes de desconectar.
Paso 4: Retirar el cable de la cámara y la cubierta del motor X

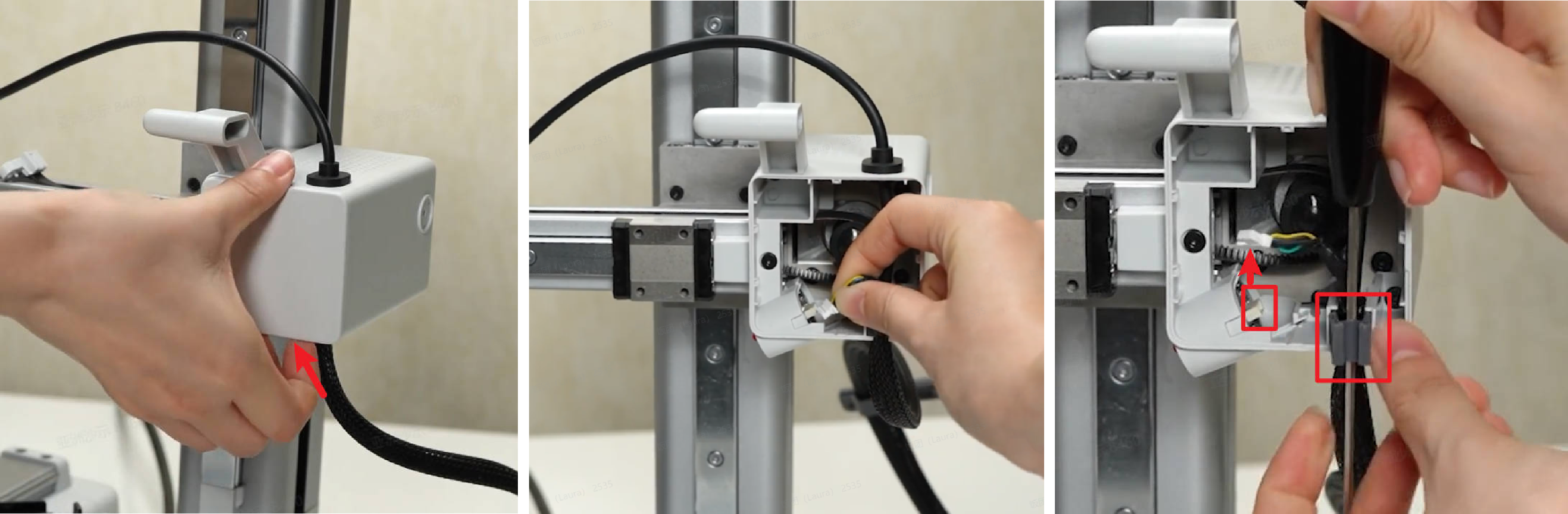

Aplicar fuerza desde debajo de la tapa frontal de la cubierta del motor para retirarla. Desconecte el cable de la cámara. Introduzca una llave Allen a través del sujetacables y levántelo. Retire el sujetacables.

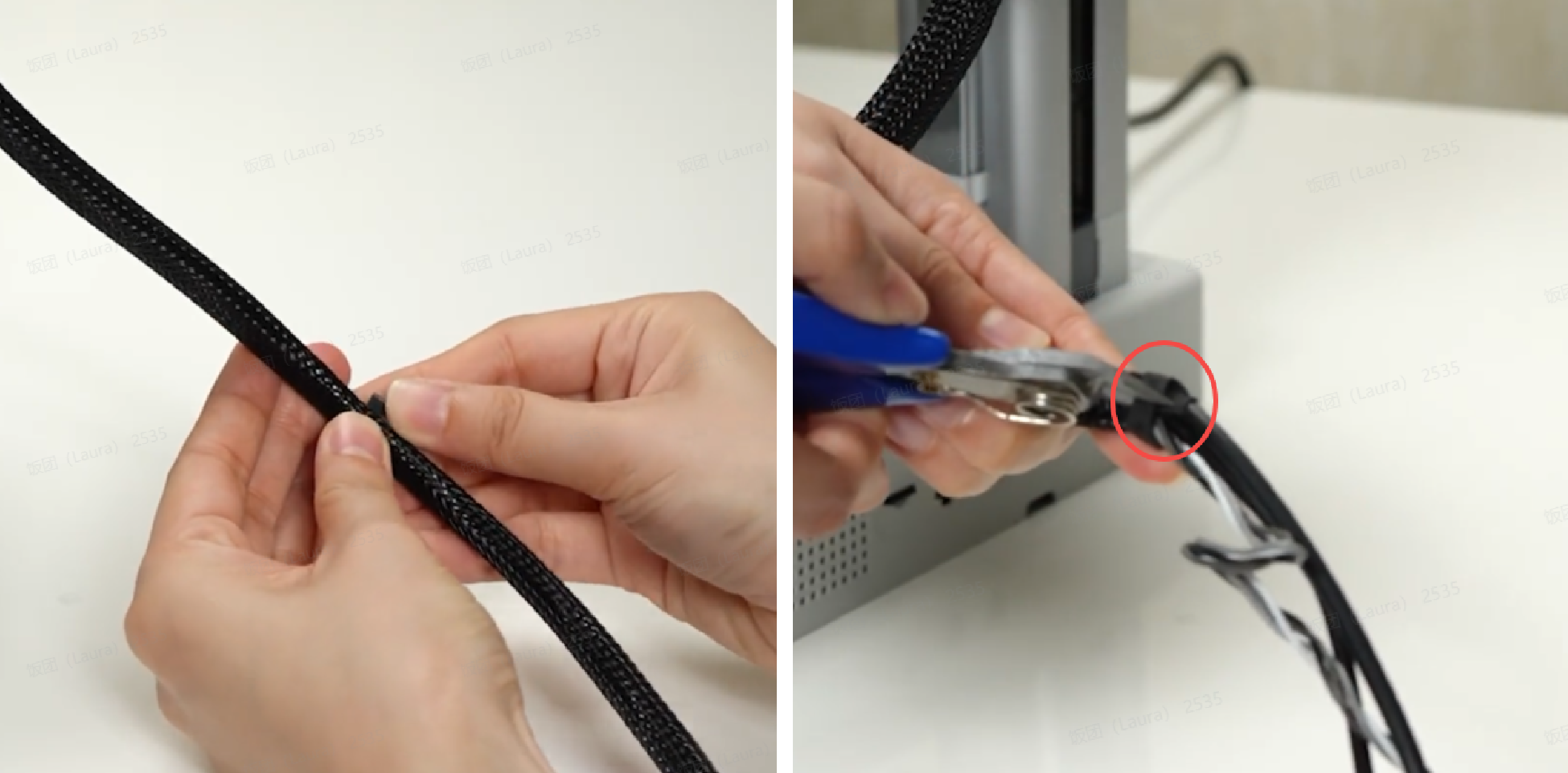

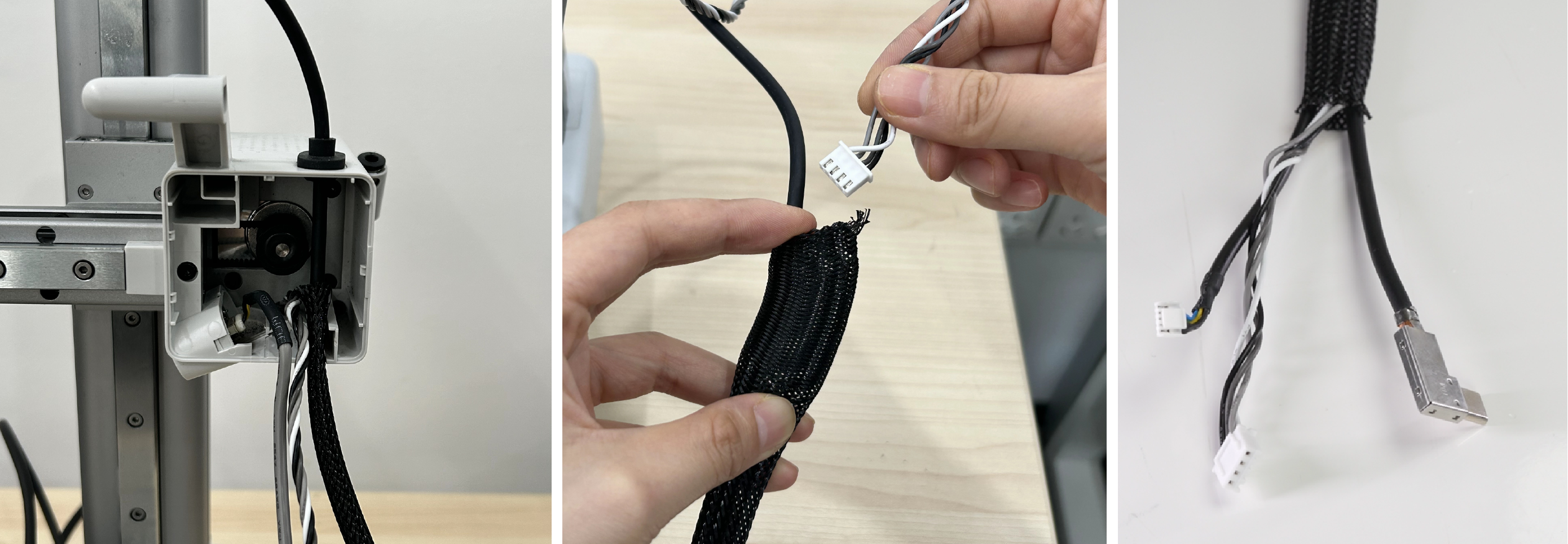

Retire el abrojo de cable izquierdo en los cables, rompa la cinta en un extremo de la malla de nailon y saque el cable de conexión de la cámara y el cable del motor X;

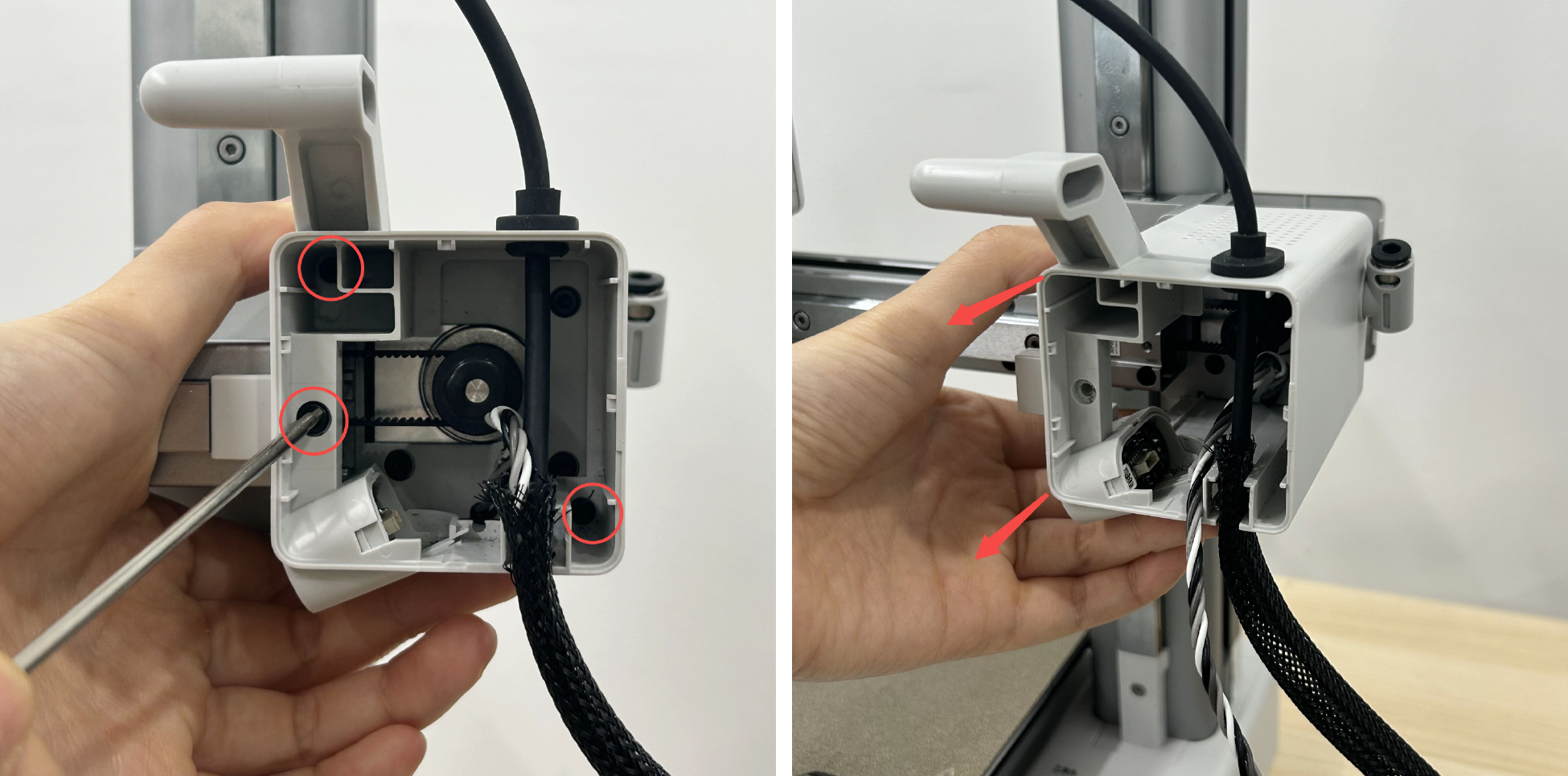

Retire 1 tornillo (M3×10), 2 tornillos (M3×6) y retire el conjunto de la cubierta del motor X.

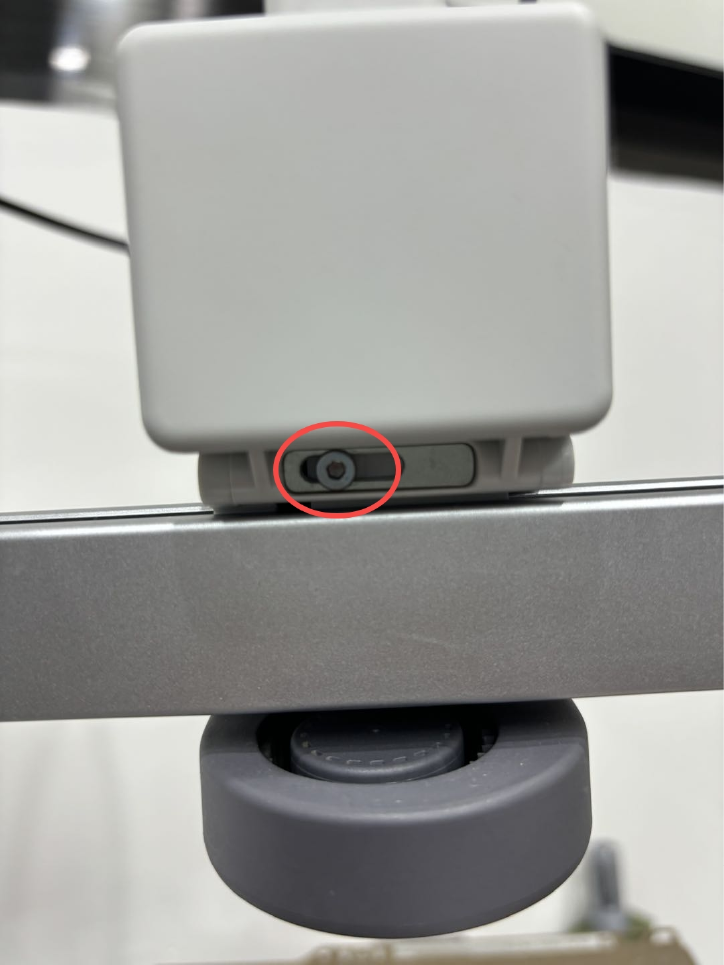

Paso 5: Aflojar la correa X
Afloje el tornillo de tensión una vuelta (no afloje completamente) para aflojar la correa X.

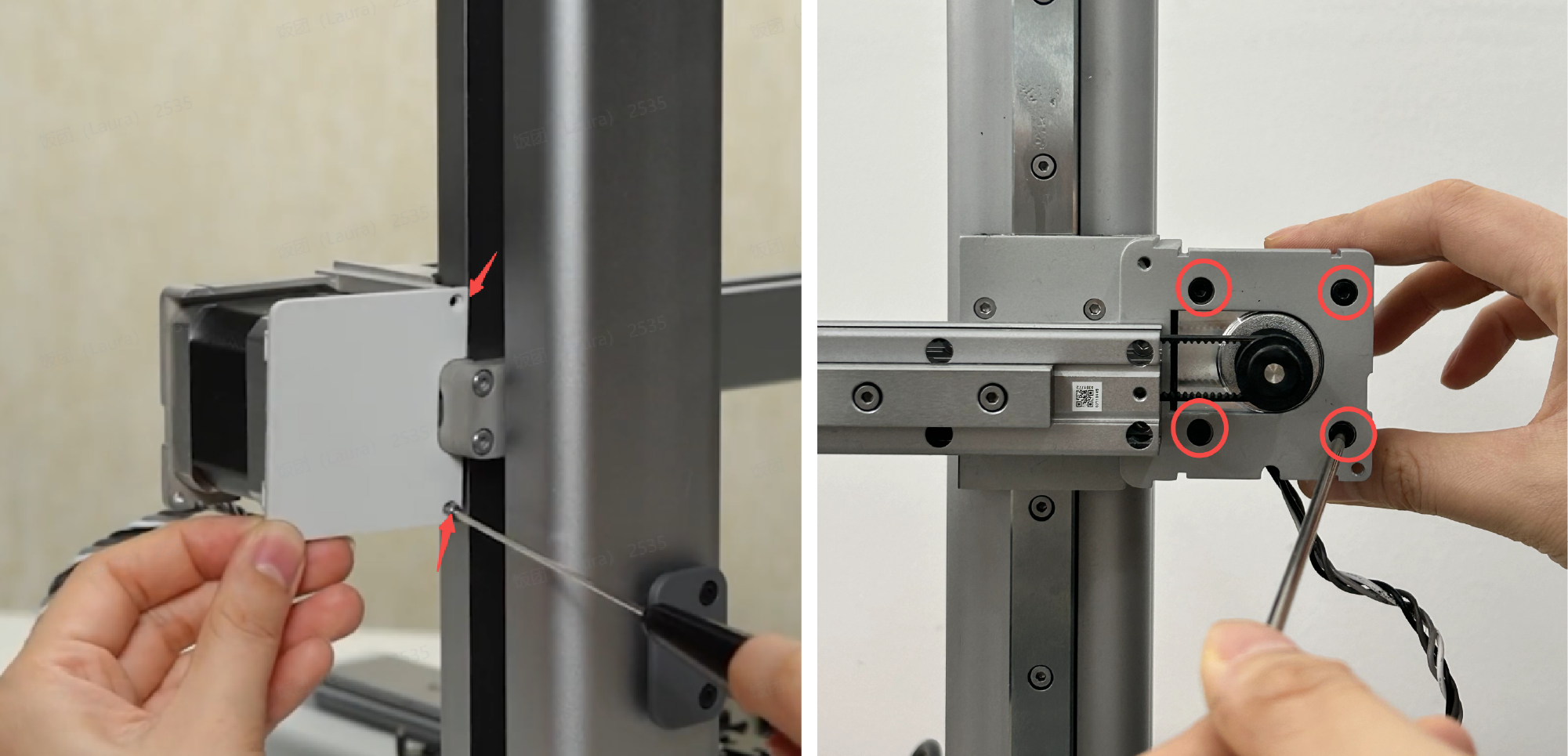

Paso 6: Retirar el motor X
Retire 2 tornillos (M2×4.5) y retire la cubierta trasera del motor. Retire 4 tornillos (M3×5) y retire el motor X.
Guía de montaje

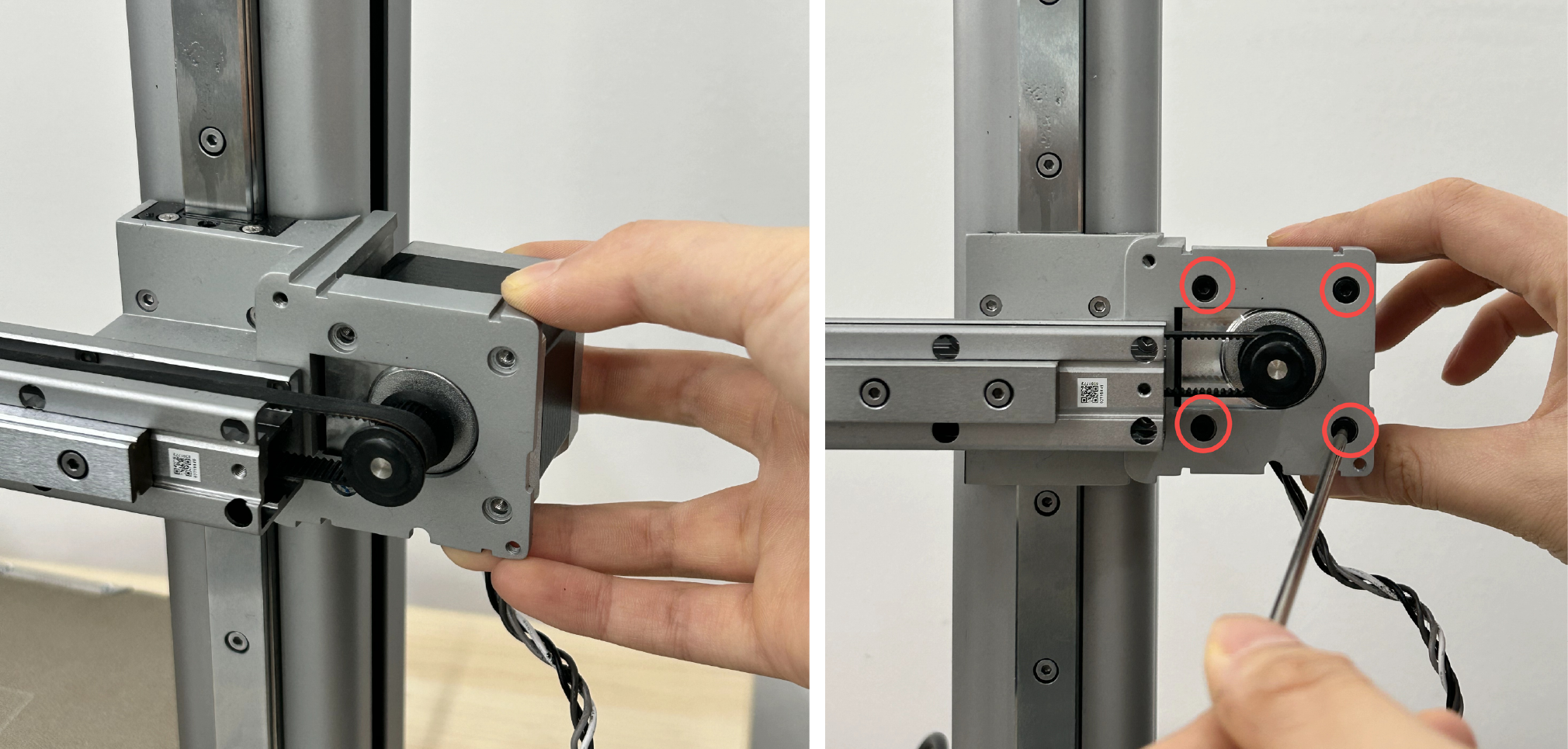

Paso 1: Instalar el motor X
Instale el motor X con el cable del motor orientado hacia abajo. Pase la rueda de accionamiento del motor a través de la correa X y fíjela con los 4 tornillos (M3×5).

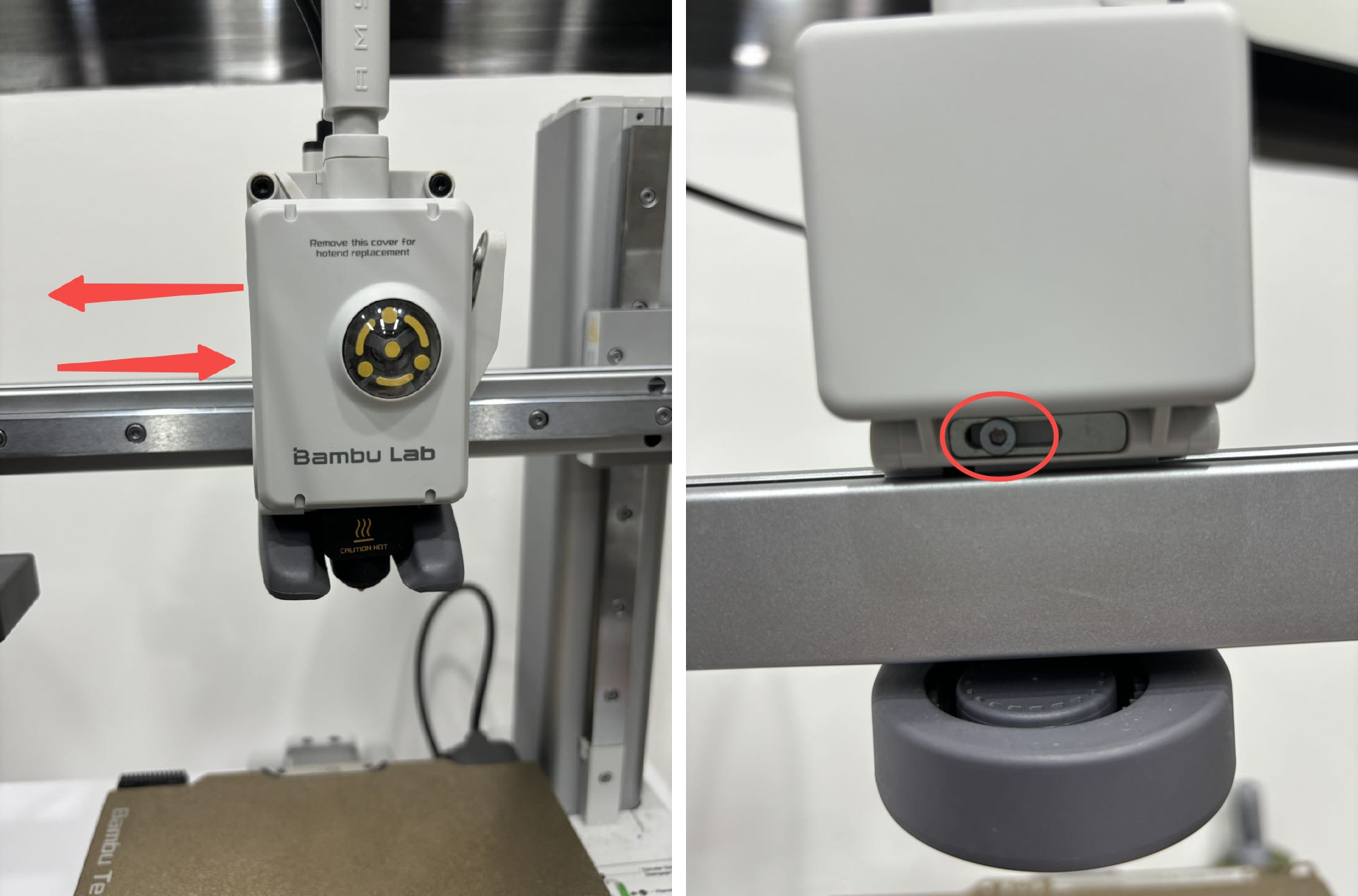

Paso 2: Tensar la correa X

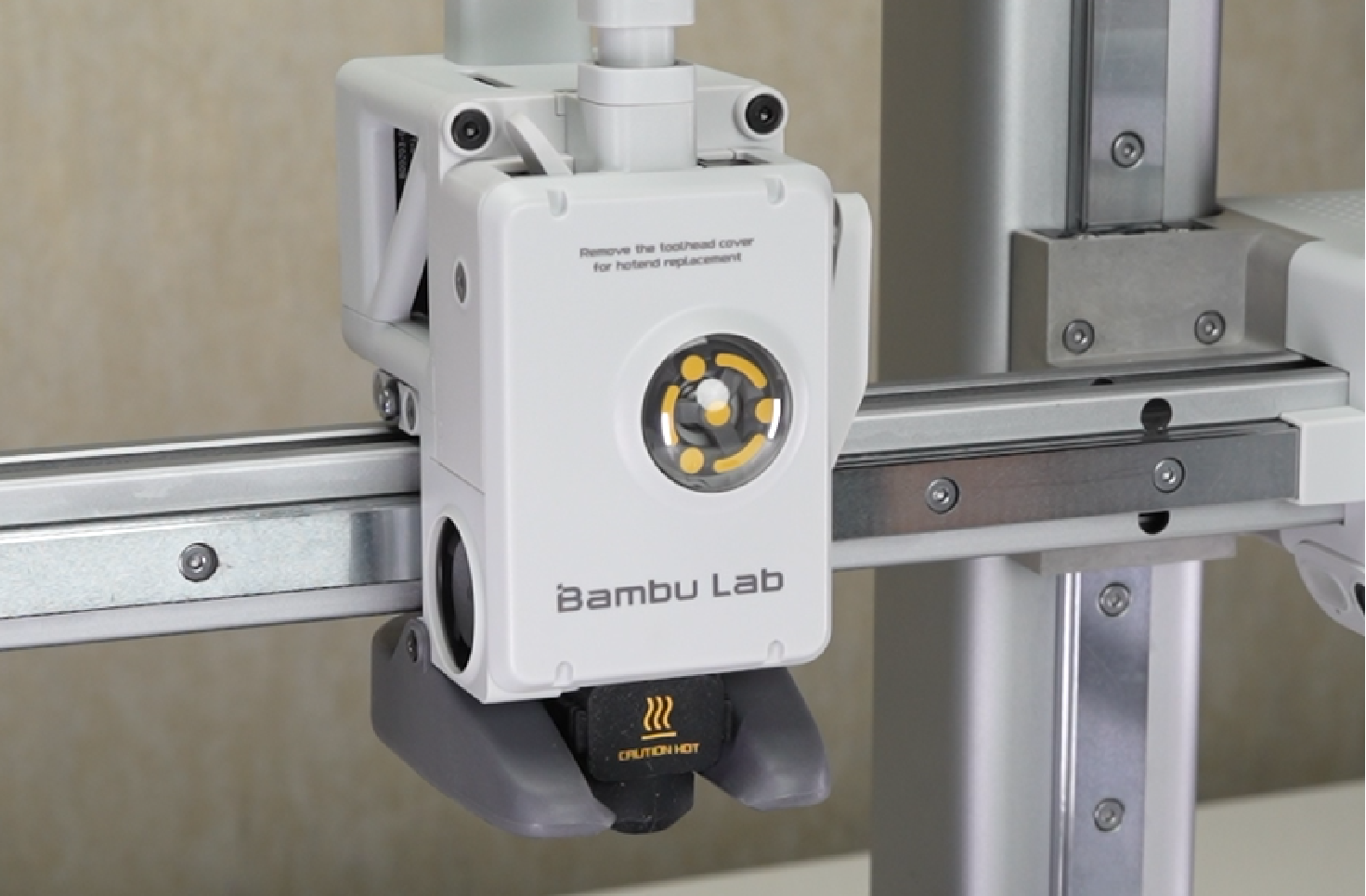

Mueva el eje X a una posición cercana al centro del eje Z para evitar rayar la cama caliente al mover el cabezal.
Asegúrese de que el tornillo de tensión esté aflojado pero no completamente desenroscado. Mueva el cabezal hacia adelante y hacia atrás a lo largo del eje X tres veces a mano, y luego retense el tornillo de tensión.
Paso 3: Instalar la cubierta del motor X, la cámara y el cable USB

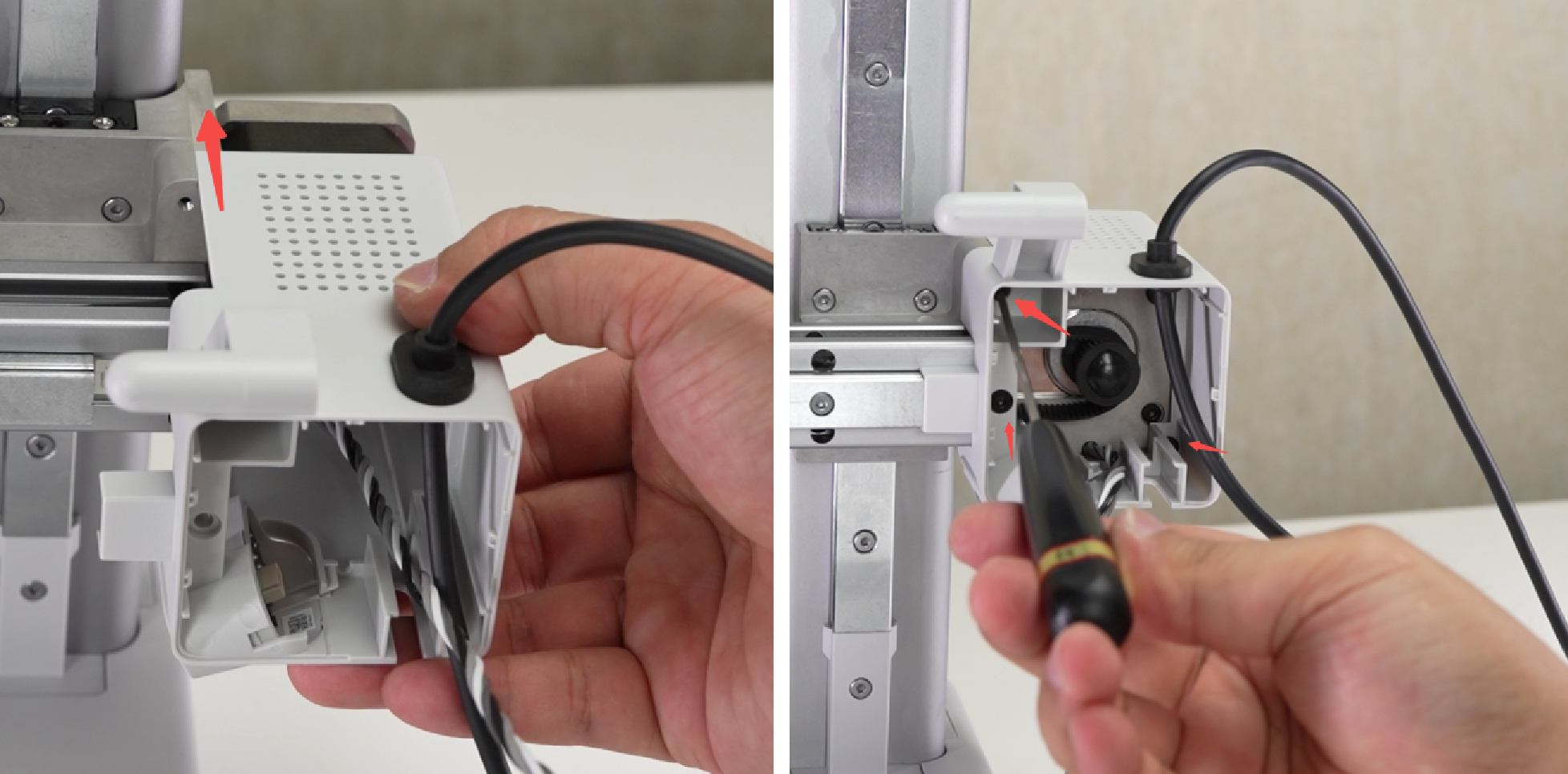

Instale la cubierta del motor en el soporte adaptador en la dirección de la flecha. Tenga en cuenta que el cable del motor debe pasar por la cubierta del motor. Fije 1 tornillo (M3×10) en el eje X y fíjelo dentro de la cubierta del motor. 2 tornillos (M3×6) aseguran la cubierta del motor;
Conecte el extremo pequeño del cable de la cámara a la cámara, y luego pase el cable del motor X y el cable de la cámara a través de la malla de nailon en secuencia;

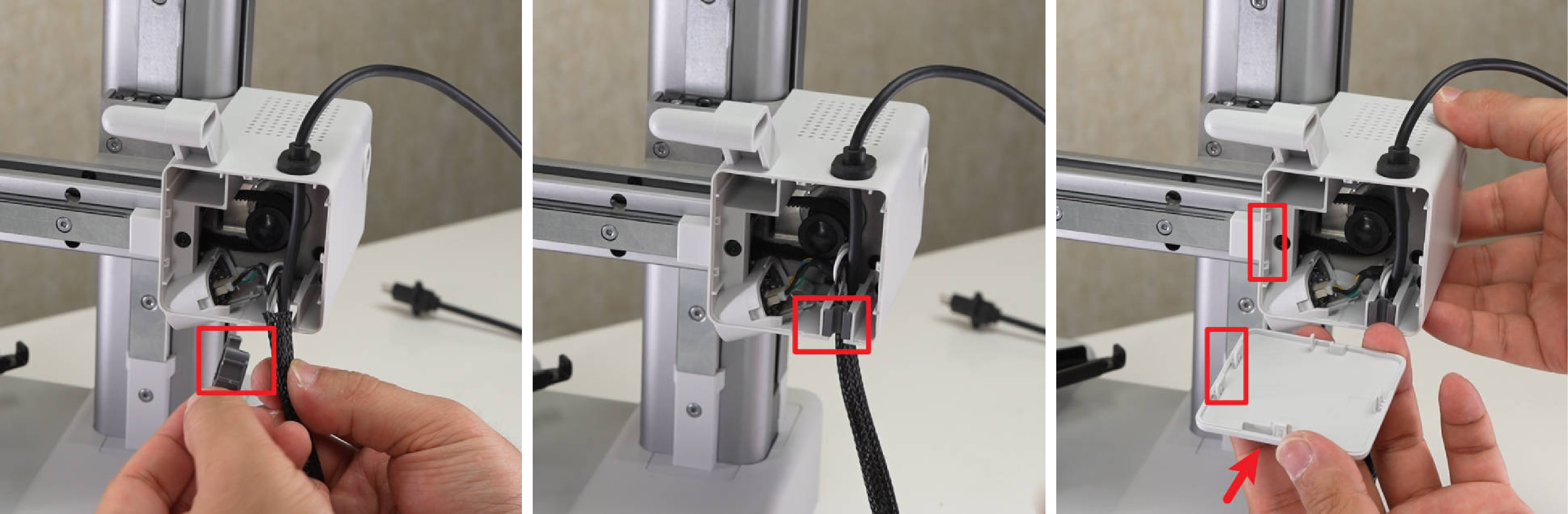

Confirme la dirección del sujetacables, instale el sujetacables en la cubierta del motor, luego confirme la dirección de instalación y cubra la tapa frontal de la cubierta del motor;

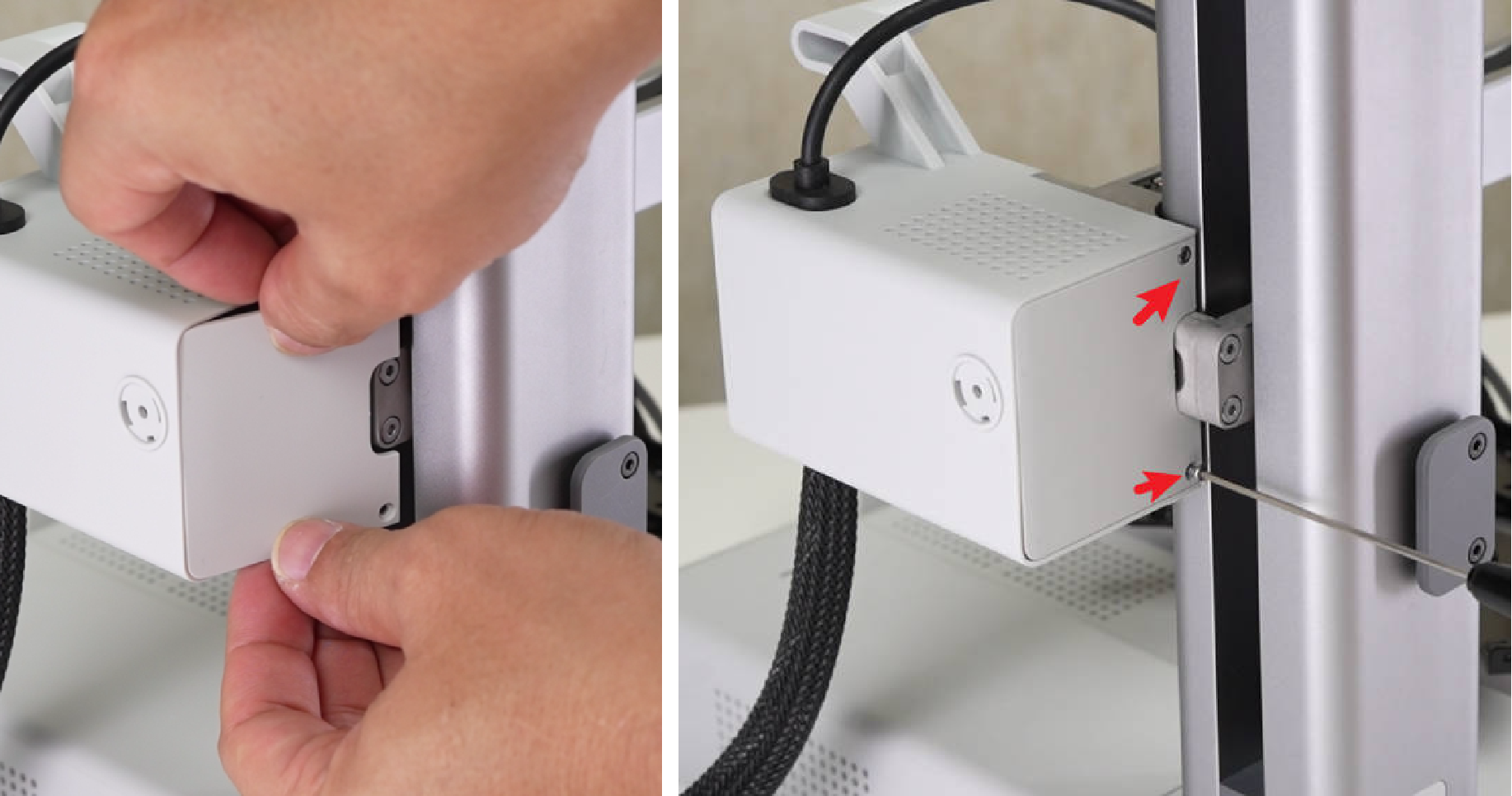

Instale la cubierta trasera de la cubierta del motor X, fíjela con 2 tornillos (M2×4.5), alinee la posición de instalación;

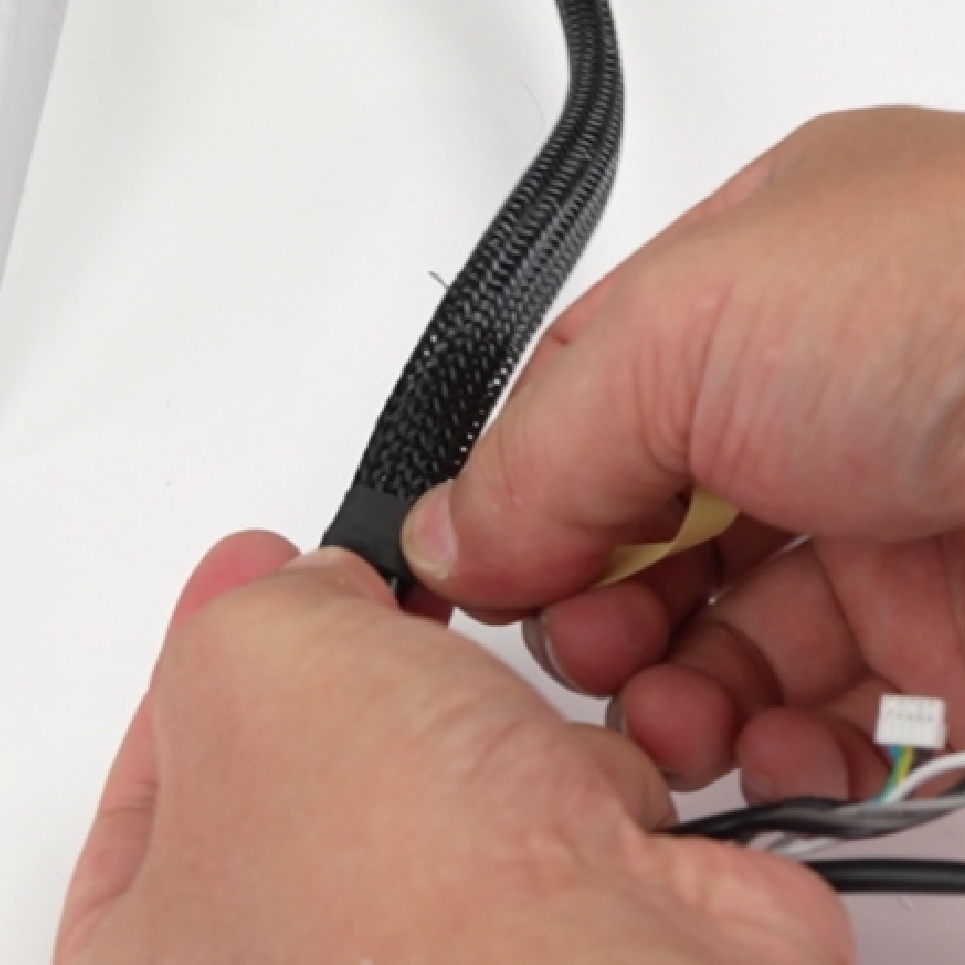

Envuelva el otro extremo de la malla de nailon con cinta.
Paso 4: Conectar los cables

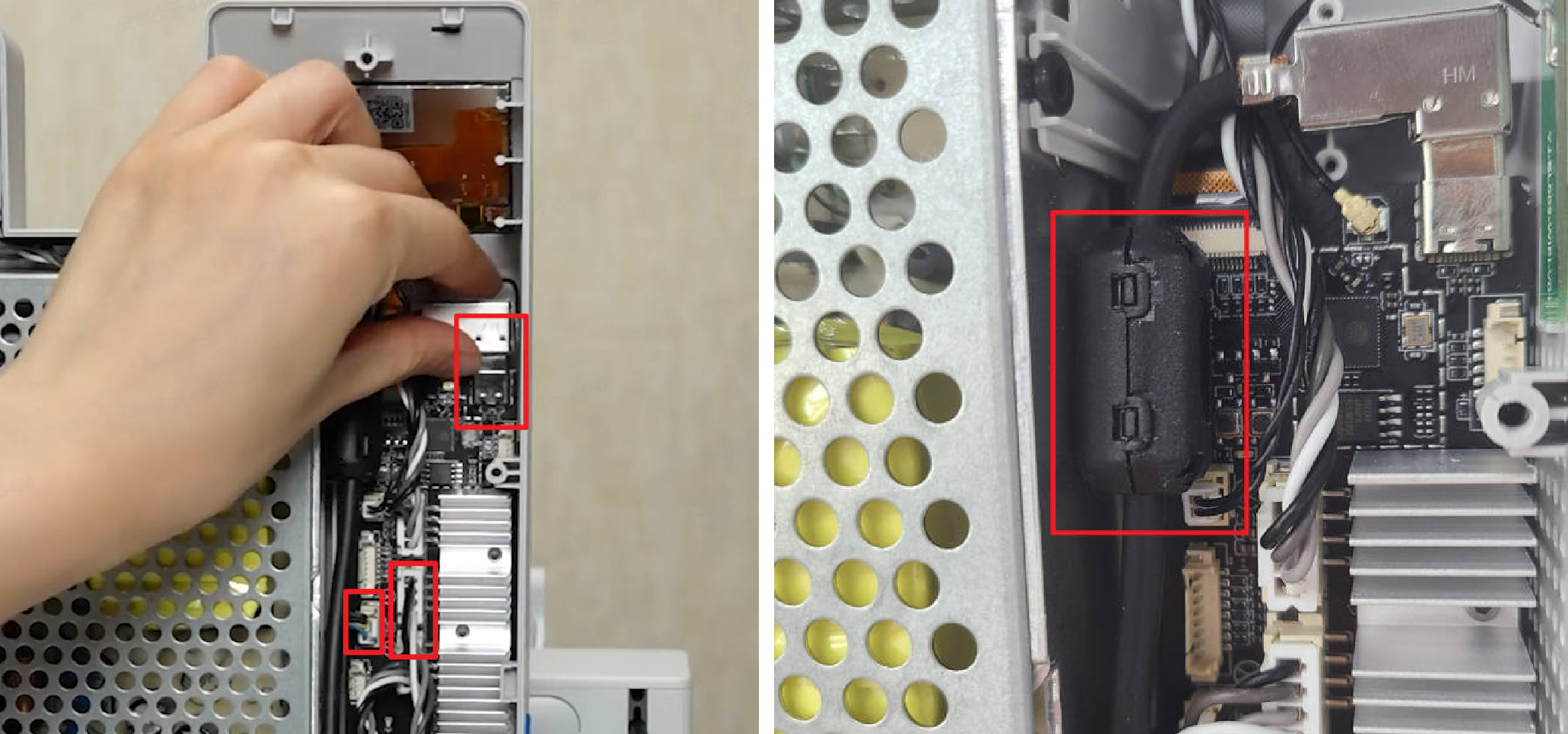

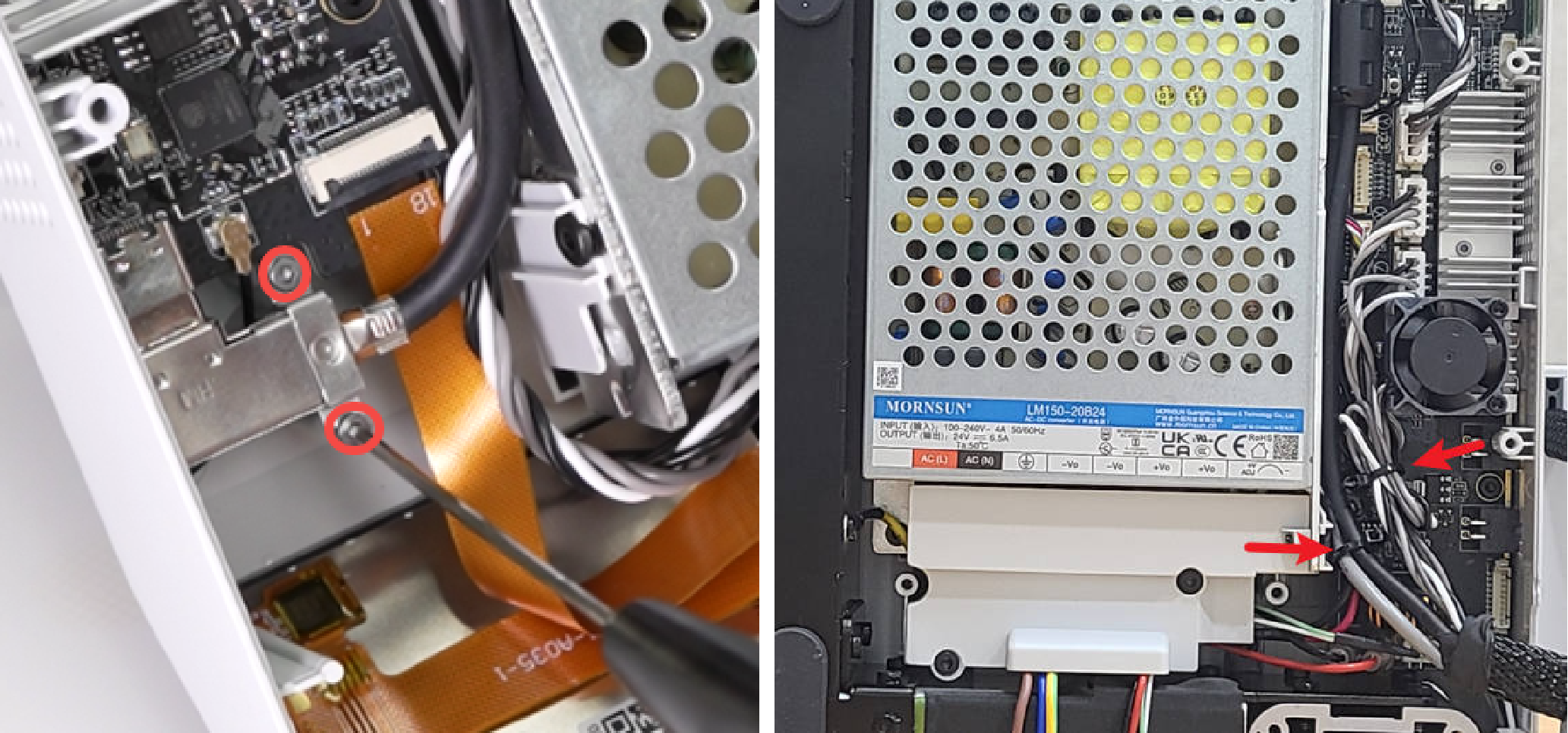

Conecte el cable del motor X y el cable de la cámara a la placa principal, conecte el cable USB, después de confirmar la ubicación de los núcleos de ferrita, fije la pieza de presión con 2 tornillos (BT2×5). Organice los cables adecuadamente para garantizar que la placa base se instale sin problemas y que el ventilador de la placa principal no entre en contacto con los cables durante el funcionamiento.
Paso 5: Instalar el ventilador de la placa principal
Instale el ventilador de la placa principal con el cable orientado hacia la izquierda. Fíjelo con dos tornillos (MG2.5×15) y luego conecte el cable del ventilador de la placa principal.
Paso 6: Instalar la placa base
Instale la placa base, alinee la posición y fije con 14 tornillos (BT3×8); luego instale el sujetacables, fije con 2 tornillos (BT2.6×8) y coloque la impresora en posición vertical.
Paso de verificación de funcionamiento y calibración

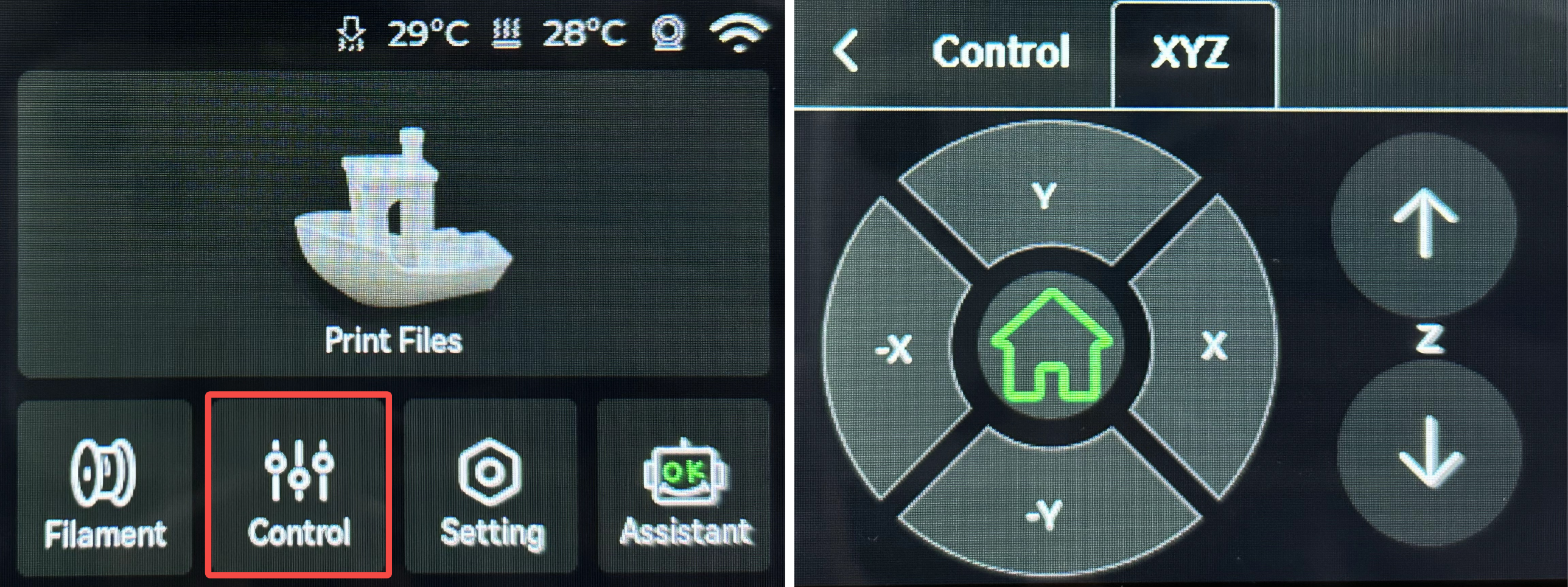

Después de completar todos los pasos de montaje anteriores, encienda la impresora, ingrese a la interfaz de control y haga clic en el botón "-X" o "X" en la pantalla para mover el eje X y confirmar si el motor X funciona correctamente.

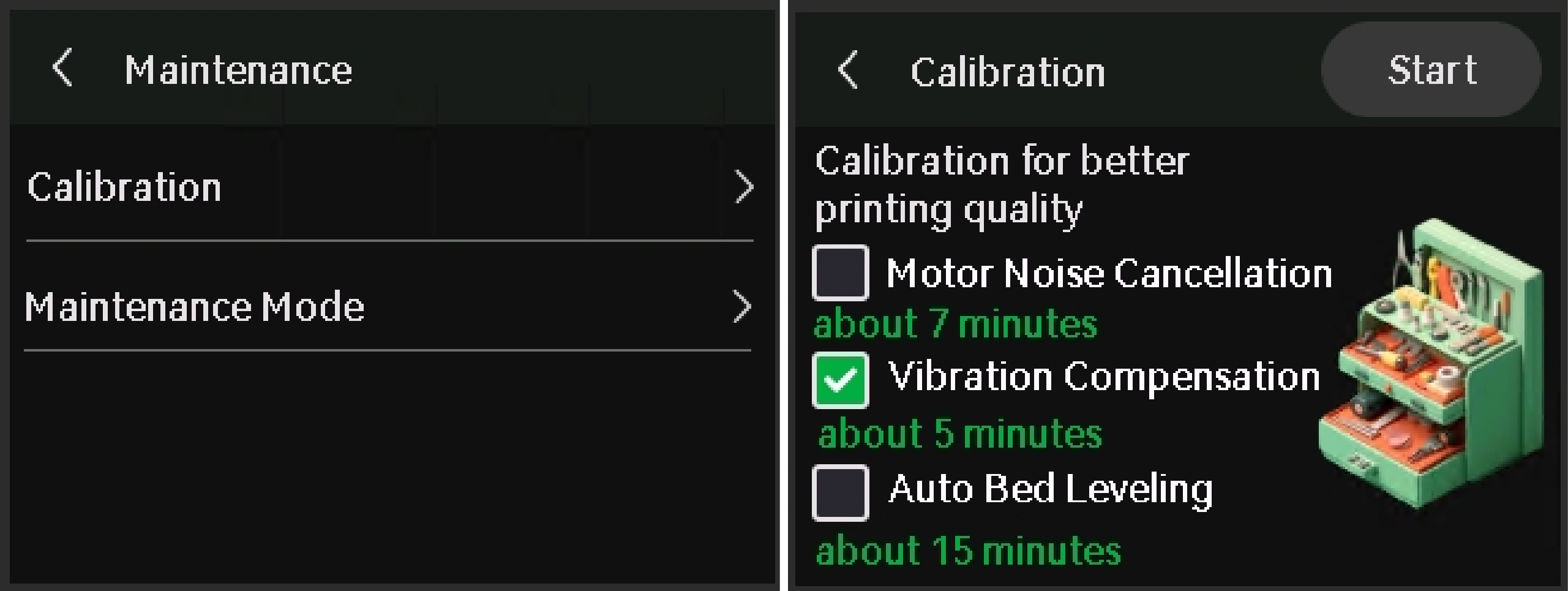

En la pantalla de Calibración, seleccione únicamente Compensación de Vibración, y luego toque Iniciar. La calibración confirmará que la impresora funciona según lo esperado.
