En esta guía mostraremos el proceso de retirar el cable USB C del A1 mini y instalar uno nuevo.
¿Cuándo usarla?
Esta guía debe utilizarse si el cable USB C del A1 mini está defectuoso y necesita ser reemplazado.
Los problemas comunes causados por el cable USB C del A1 mini son:
- No detección del cabezal
- Recomendado por el Soporte Técnico de Bambu Lab
Herramientas y materiales necesarios

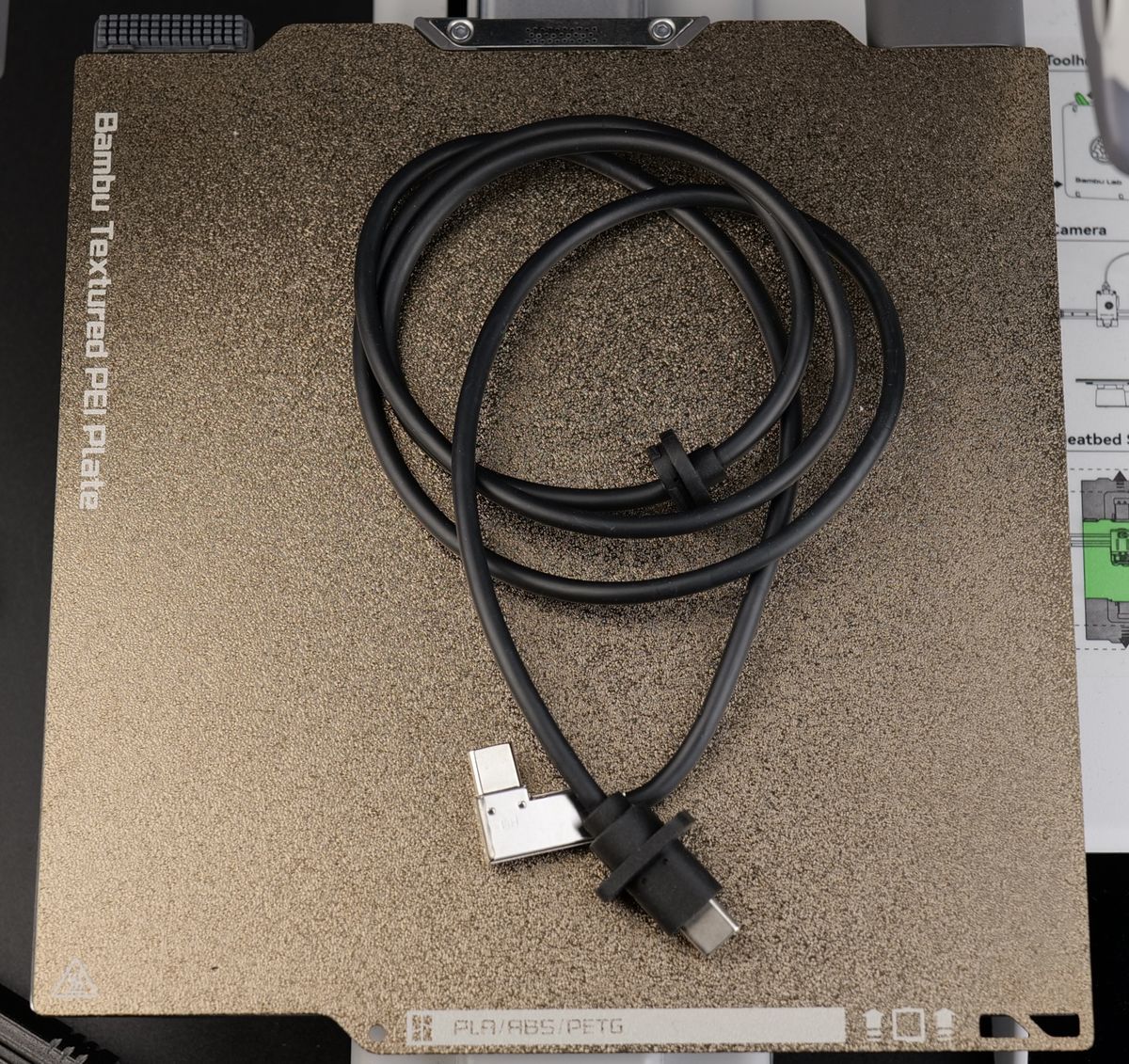

Bambu Lab USB C cable for A1 mini
- Llave hexagonal H2.0
- Llave hexagonal H1.5
- 30 minutos de tu tiempo
Advertencia de seguridad
¡IMPORTANTE!
Es crucial apagar la impresora antes de realizar cualquier trabajo de mantenimiento en la impresora y sus electrónicos, incluyendo los cables del cabezal, ya que dejar la impresora encendida durante estas tareas puede causar un cortocircuito, lo que podría provocar daños adicionales en los componentes electrónicos y peligros de seguridad.
Al realizar mantenimiento o solución de problemas en la impresora, es posible que debas desmontar algunas partes, incluyendo el hotend. Este proceso puede exponer cables y componentes eléctricos que podrían causar un cortocircuito si entran en contacto entre sí o con otros componentes metálicos o electrónicos mientras la impresora sigue encendida. Esto puede dañar los componentes electrónicos de la impresora y causar más daños.
Por lo tanto, es esencial apagar la impresora y desconectarla de la fuente de alimentación antes de realizar cualquier trabajo de mantenimiento. Esto evitará cortocircuitos o daños en los componentes electrónicos de la impresora. Al hacerlo, evitarás posibles daños en los componentes electrónicos de la impresora y garantizarás que el mantenimiento se realice de manera segura y efectiva.
Si tienes alguna preocupación o pregunta sobre el seguimiento de esta guía, abre un nuevo ticket en nuestra Página de Soporte y haremos lo posible por responder rápidamente y brindarte la asistencia que necesitas.
Pasos para retirar el cable USB C antiguo
1. Retirar el cable USB C del cabezal

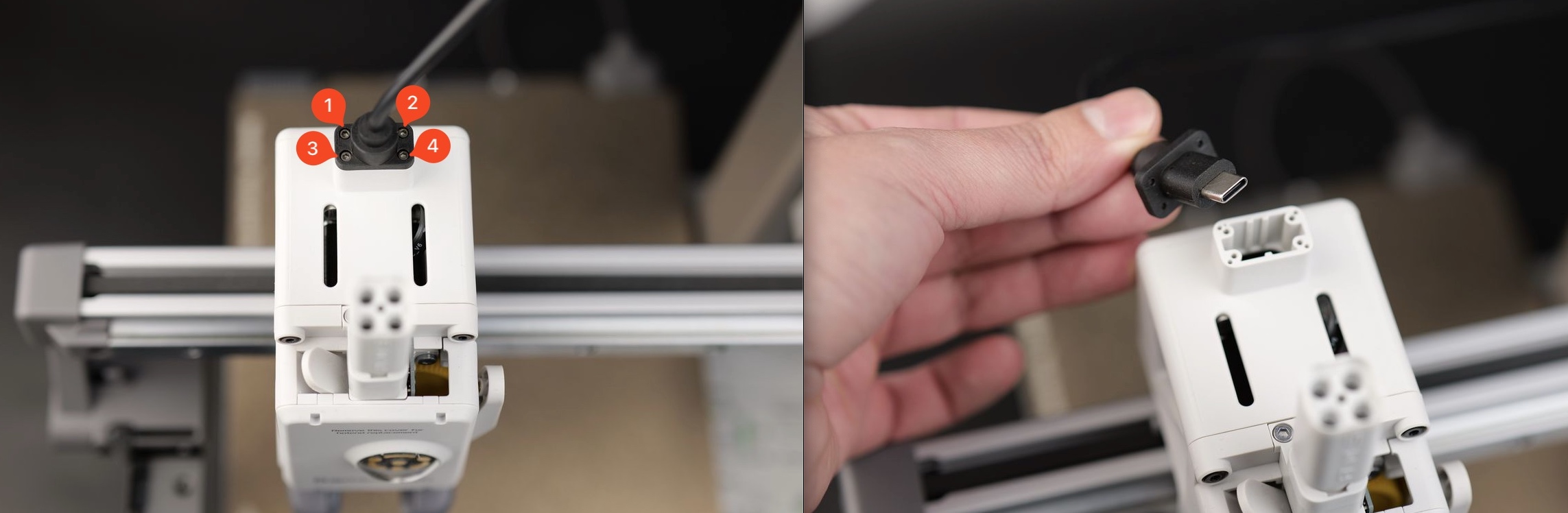

Comenzaremos retirando los cuatro tornillos que sujetan el cable USB C al cabezal del A1 mini. Después de retirar los tornillos, el cable USB C se puede extraer hacia arriba.

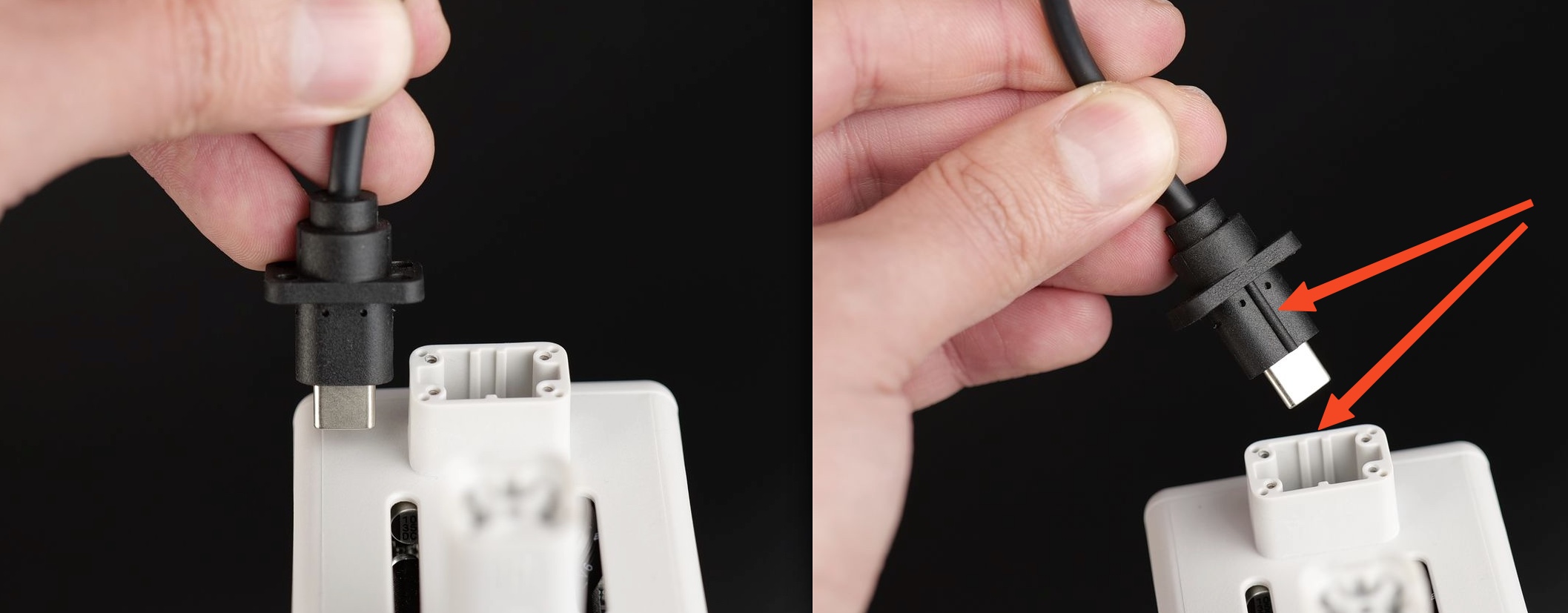

Ten en cuenta la orientación del cable USB y la pequeña ranura desde atrás que lo alinea. Es importante conectar el nuevo de la misma manera.
El cable USB C solo encaja en una posición, con la orientación correcta teniendo la línea del conector del cable alineada con la parte trasera de la impresora y el cabezal.
2. Retirar la cubierta del motor frontal

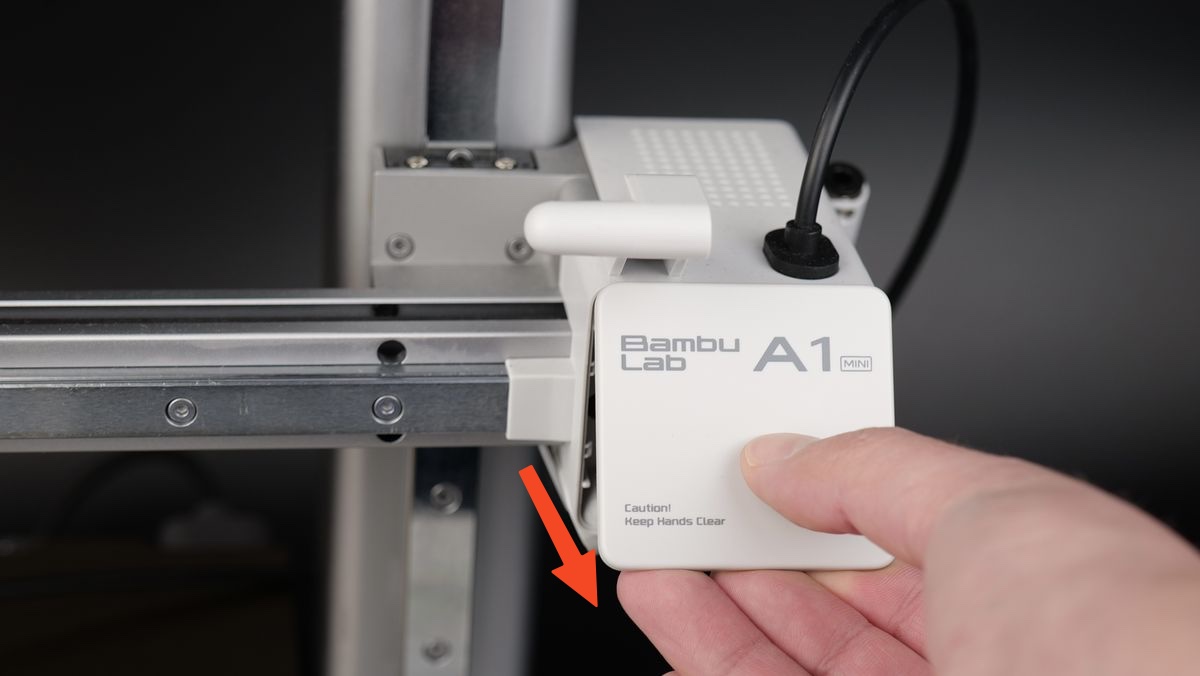

Para acceder al cable USB C, debes retirar la cubierta frontal del motor. Simplemente tira desde la parte inferior de la cubierta hacia ti y las garras se liberarán.
3. Retirar los tornillos de la carcasa del motor y el cable de la cámara

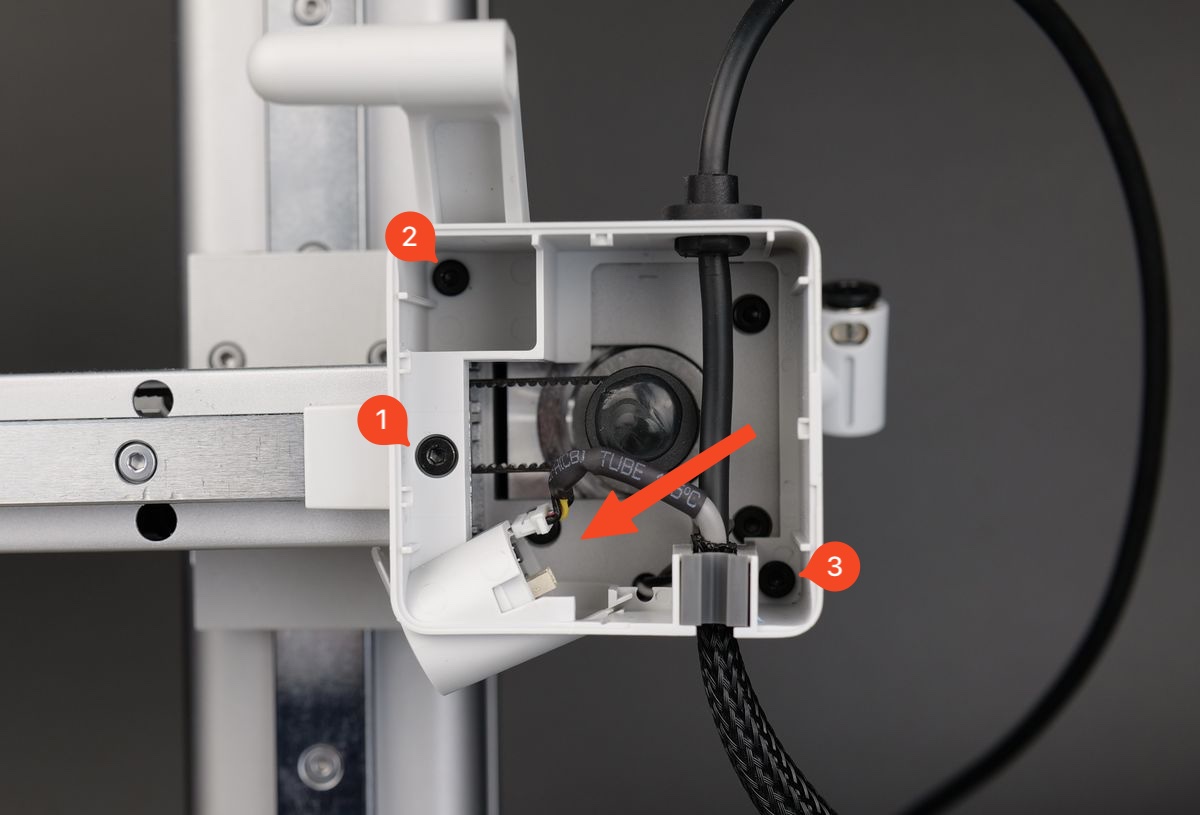

El siguiente paso es retirar el cable de la cámara indicado con una flecha roja y los tres tornillos que sujetan la cubierta del motor. Realizamos este paso para acceder a las garras en la parte trasera de la conexión de cable gris, para liberar los cables.
Ten en cuenta que el tornillo marcado con el número 1 es diferente de los otros dos.
4. Retirar la carcasa del motor y la garras del cable

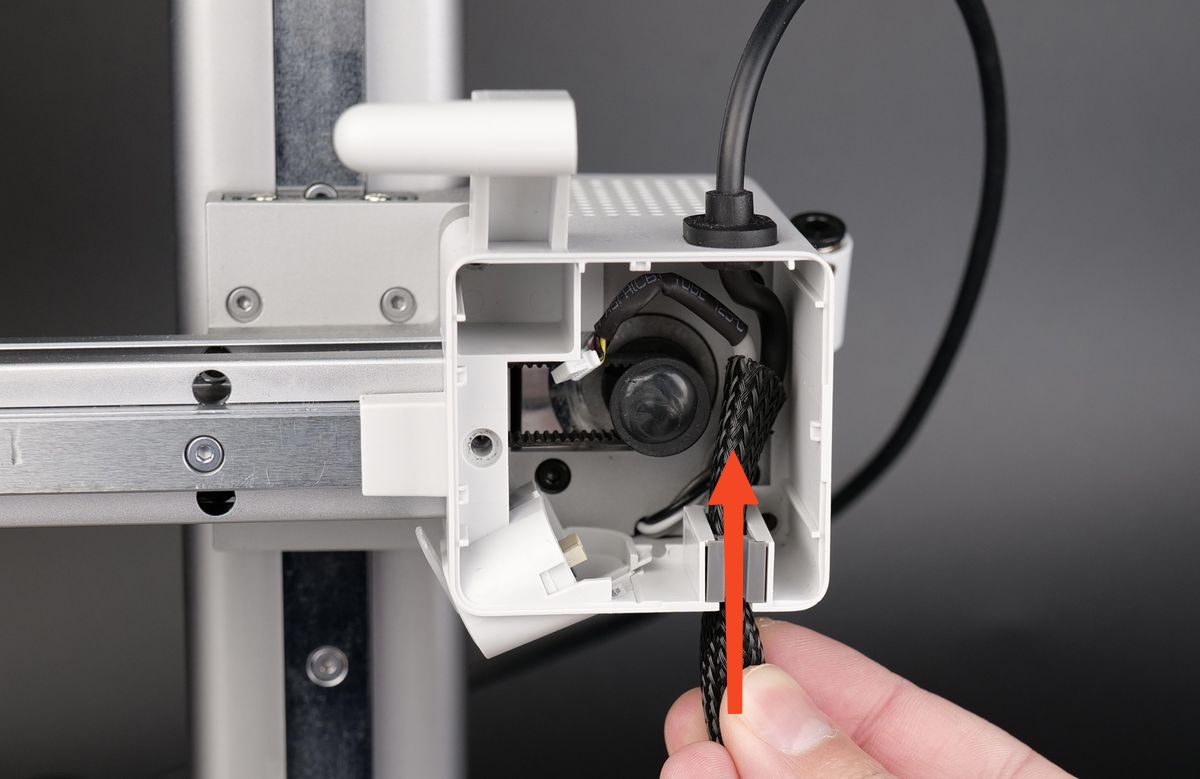

Primero, empuja los cables hacia arriba como se muestra en la imagen para facilitar la retirada de la carcasa del motor.

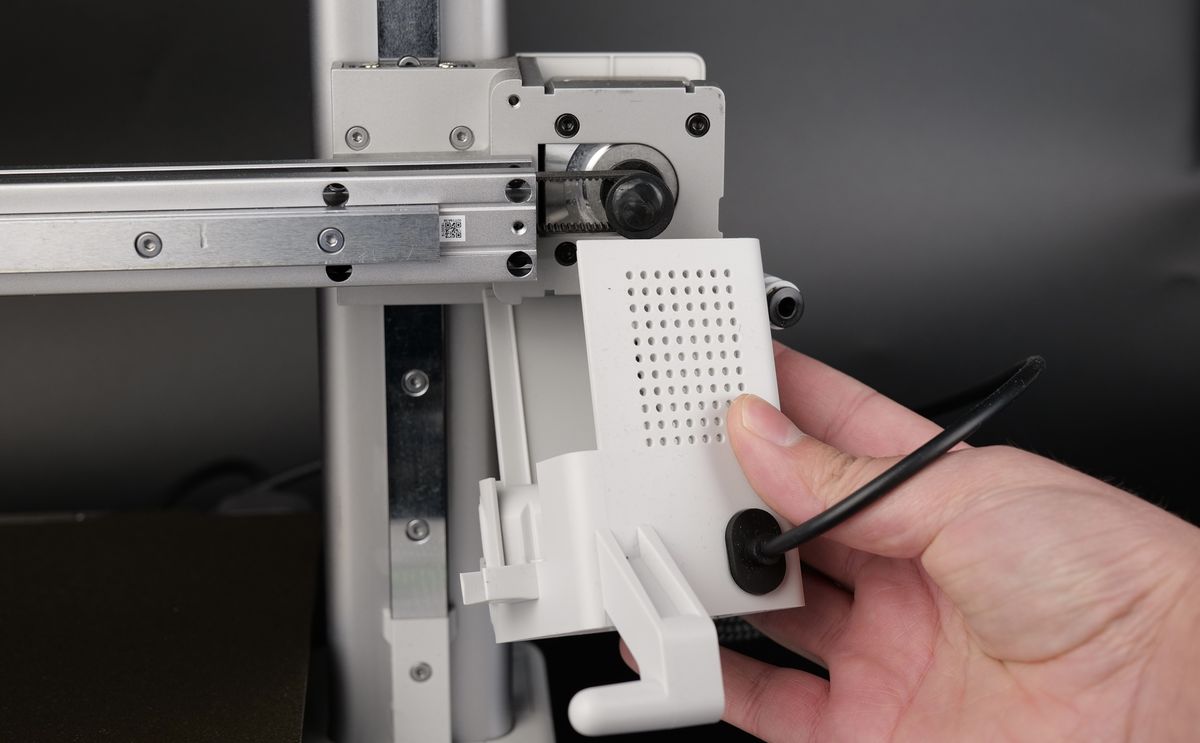

Luego, tira suavemente la cubierta del motor hacia ti, como se muestra en la imagen.

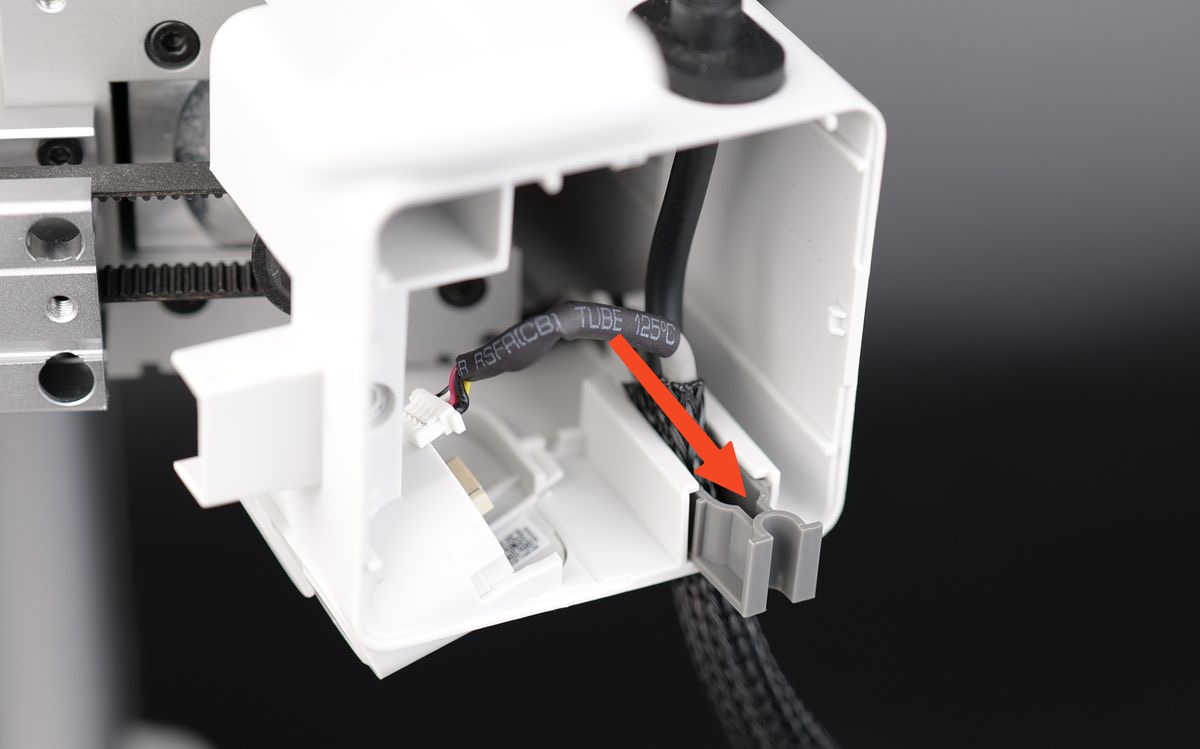

Con la cubierta del motor retirada, podemos acceder a las garras de la conexión de cable. Como se observa en la imagen, hay dos garras que deben presionarse.
Puedes usar la punta de la llave hexagonal para empujarlas.
Cuando las garras estén liberadas, podrás tirar suavemente de la conexión de cable como se muestra a continuación:

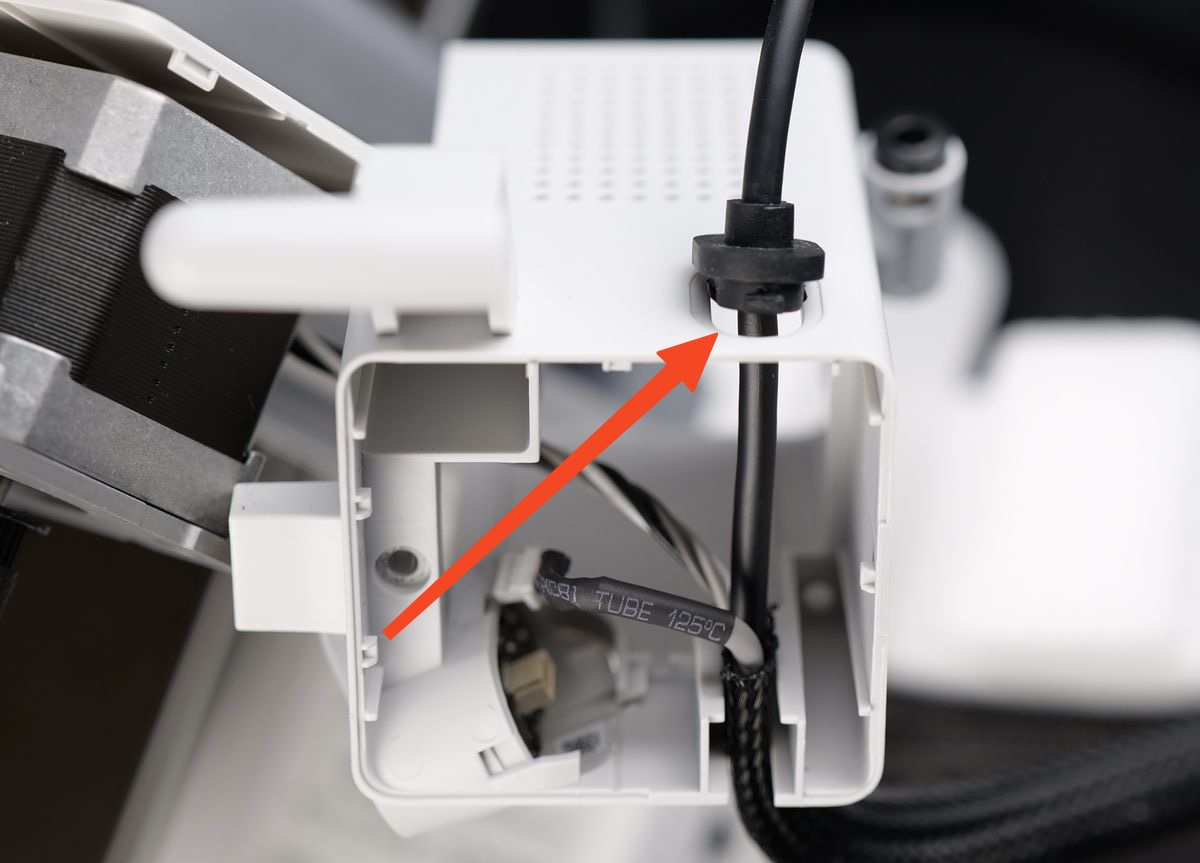

Retira también la conexión del cable USB C en la parte superior de la carcasa del motor, como se muestra en la imagen.
Puede retirarse suavemente con una herramienta afilada como un destornillador plano, simplemente levantando desde un lado.
5. Retirar el soporte de carrete de la impresora (opcional)

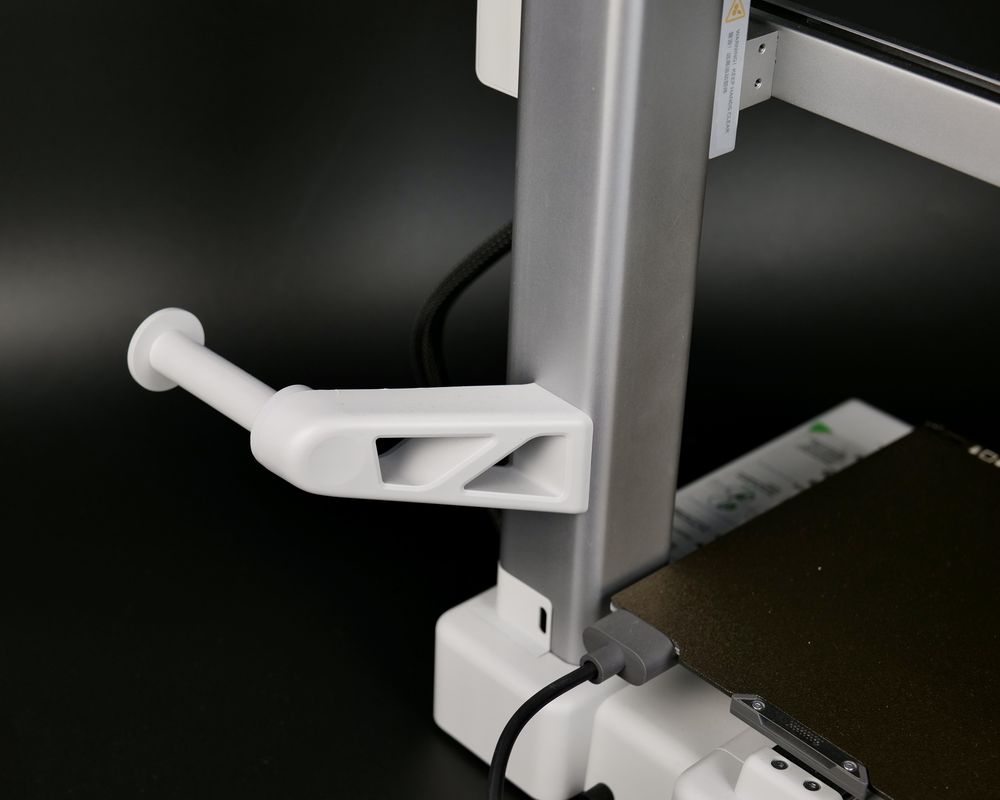

El siguiente paso es retirar el soporte de carrete. Deberás colocar la impresora de lado en el siguiente paso, y retirar el soporte de carrete facilitará el proceso.
Este es un paso opcional, en caso de que el soporte de carrete esté instalado.
6. Retirar la cubierta inferior de la impresora
Coloca la impresora de lado, con el pilar del eje Z enfrentado a la mesa.
Luego, retira los 16 tornillos que sujetan la cubierta inferior para acceder al ventilador de la placa MC.
Ten en cuenta que los tornillos 15 y 16 son diferentes, así que rastrea su ubicación para cuando vuelvas a ensamblar la cubierta inferior.
Después de retirar los tornillos, retira suavemente la cubierta inferior de plástico.
Puedes comenzar desde la parte superior derecha y trabajar suavemente alrededor de la impresora hasta que la cubierta se suelte.
7. Retirar el soporte del cable USB C y desconectarlo
Con la cubierta retirada, procede a retirar el soporte del cable USB C como se muestra en la imagen.
Este se usa para sujetar el cable USB de manera segura a la placa principal.
Una vez retirados los tornillos, puedes desconectarlo suavemente. Asegúrate de tirar hacia la derecha, no de doblar el cable, ya que existe un pequeño riesgo de dañar el conector USB en la placa.
8. Preparar el cable para su retirada

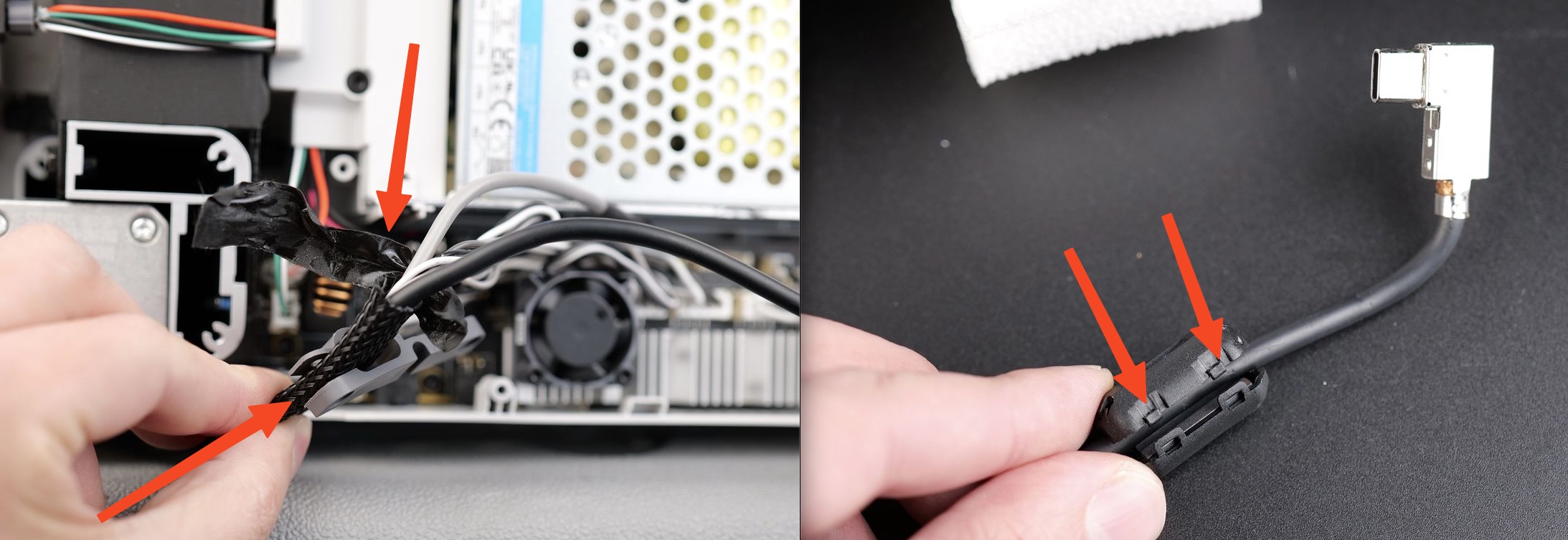

Antes de retirar el cable, debes retirar la cinta que sujeta la malla sobre el cable USB. Al retirarla, también puedes proceder a retirar el clip plástico gris de cable.
No olvides retirar también la conexión del núcleo de ferrita del cable, que se puede liberar desenganchando las dos pequeñas pestañas mostradas en la imagen.
Ten en cuenta la ubicación del núcleo de ferrita para asegurar que el nuevo cable quede a la misma distancia.
Ten en cuenta que si el núcleo de ferrita (como se muestra a continuación) no puede retirarse del cable USB-C original de tu impresora, y has recibido una pieza de repuesto sin el núcleo, puedes instalar el cable sin el núcleo, lo cual no afecta la funcionalidad de la impresora.
9. Retirar el cable USB C de la malla de cables
El paso final es retirar el cable USB C de la malla de cables. Para hacerlo, tira suavemente del cable mientras guías el cable USB a través de la malla.

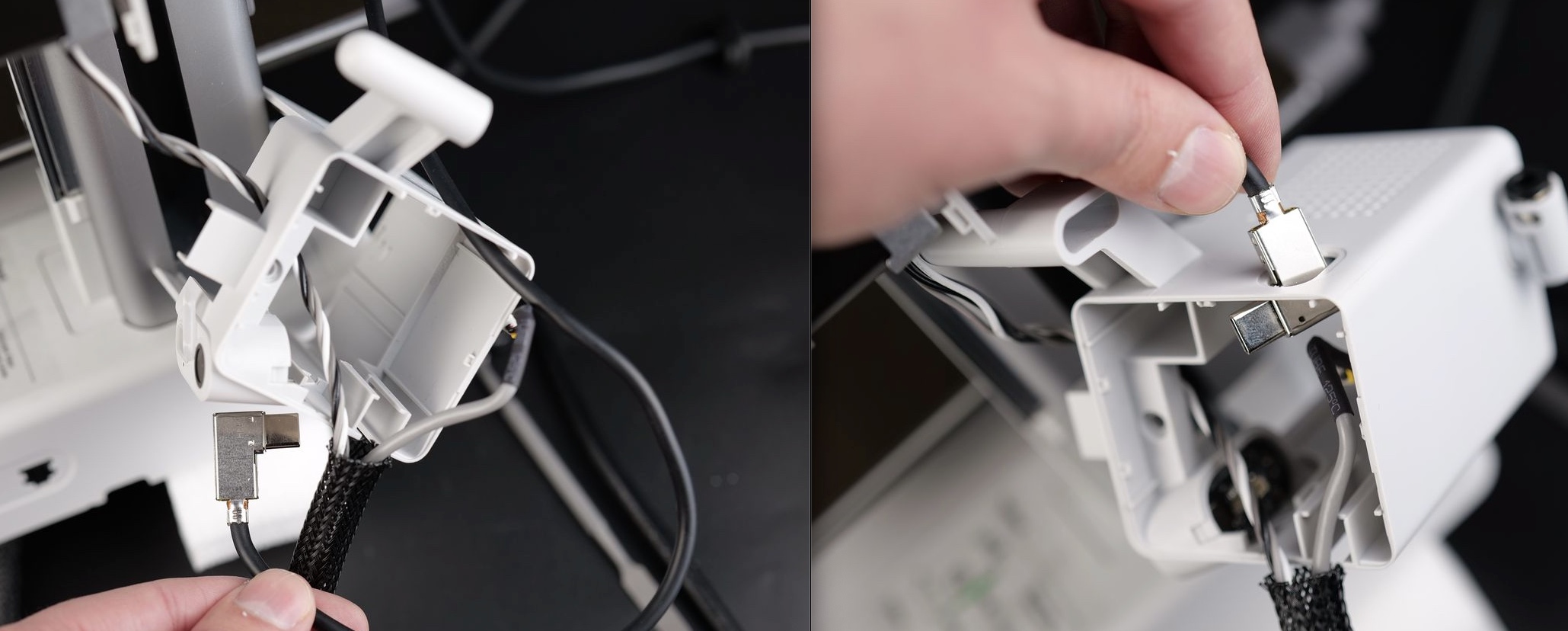

Cuando alcances el final de la malla, el siguiente paso es retirar completamente el cable USB guiándolo a través del agujero de la carcasa del motor, como se muestra en la imagen.
La retirada del cable USB C está completa, y puedes proceder con la instalación del nuevo cable USB C.
Pasos para instalar el nuevo cable USB C
1. Guiar el cable USB C a través de la malla de cables

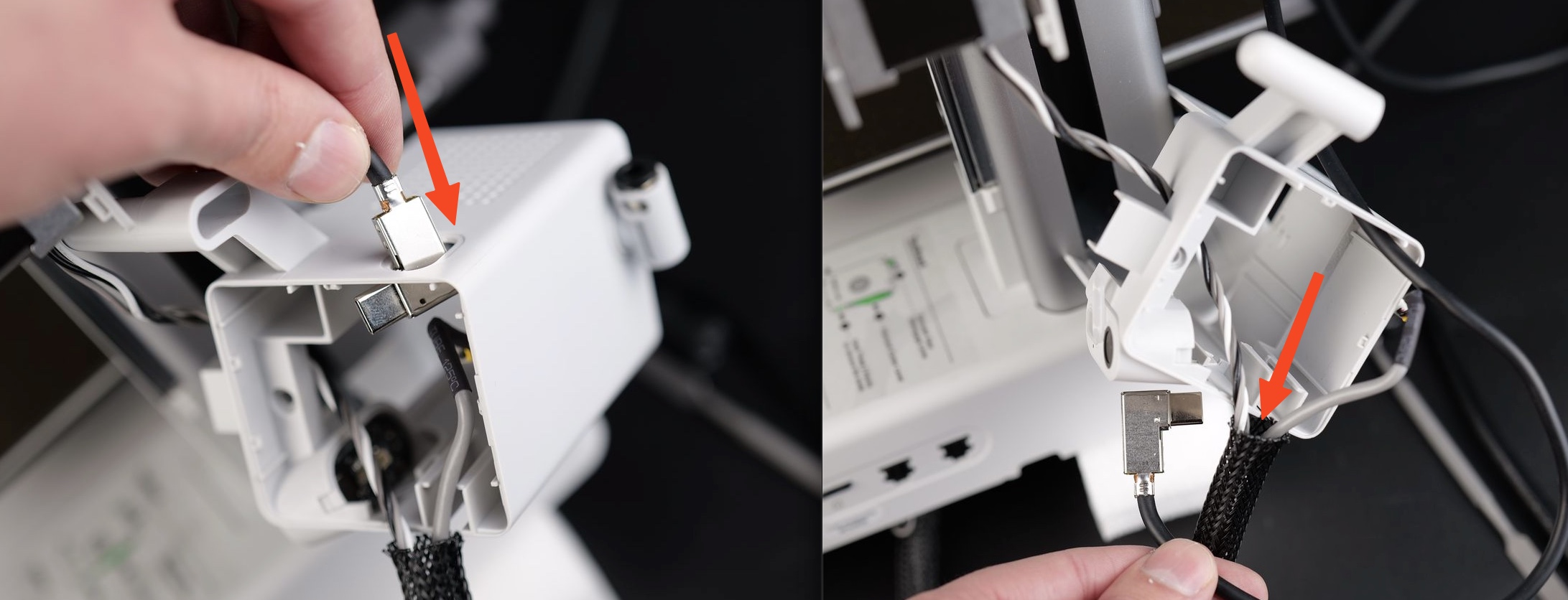

Puedes comenzar guiando el cable USB C a través de la abertura de la carcasa del motor primero, luego continuar empujándolo dentro de la malla de cables hasta que alcance el otro lado de la malla de cables.
Es mucho más fácil empujar el cable USB a través de la malla de cables si la comprimes como se muestra en la imagen:
2. Reconectar los cables USB C y de cámara
Ahora que el cable USB C está guiado correctamente, comienza instalando de nuevo la cubierta del motor en la posición correcta y reatándola al marco usando los tres tornillos retirados en el Paso 3 del proceso de desmontaje.
Ten en cuenta la ruta del cable del motor como se muestra en la imagen.
Continúa empujando la conexión del cable USB C en la parte superior de la carcasa del motor de vuelta a su posición.

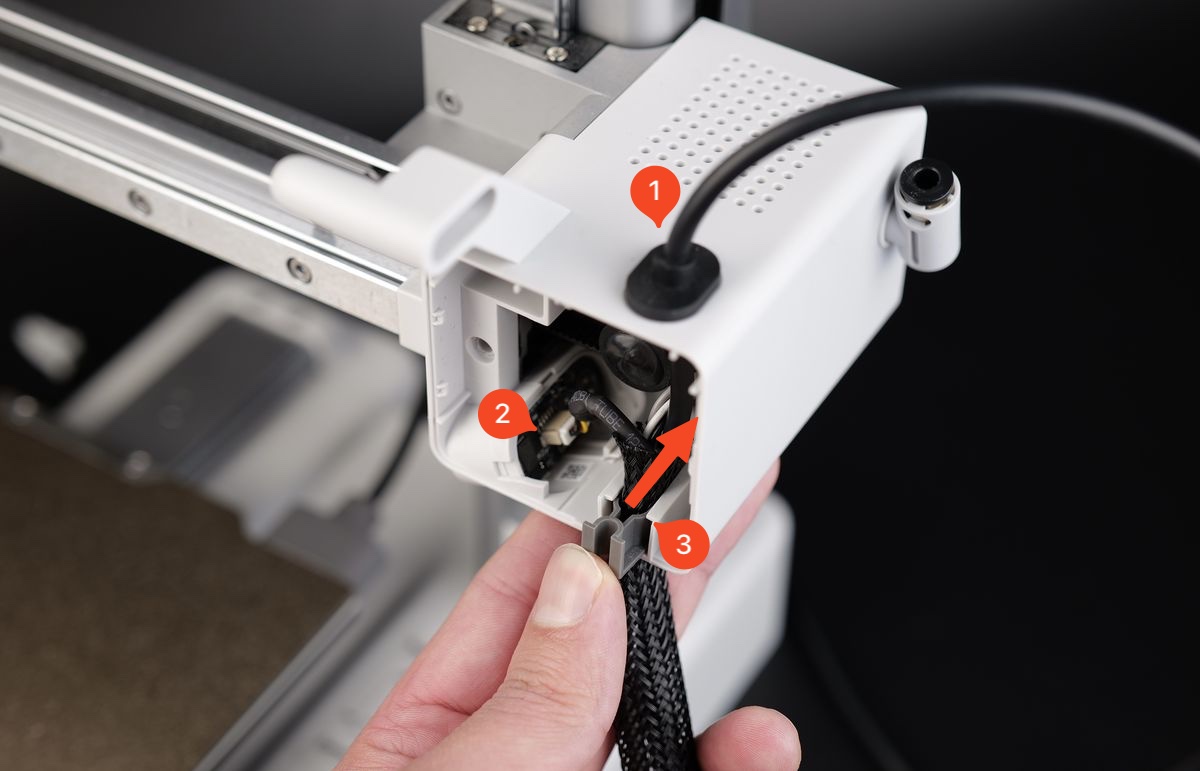

Luego, reconecta el cable de la cámara como se muestra y completa la instalación insertando de nuevo el clip de cable en su lugar.
Importante: Asegúrate de que el clip de cable esté orientado correctamente, con el lado plano hacia la parte inferior de la impresora.
3. Volver a instalar la cubierta de la carcasa del motor y el cable USB C

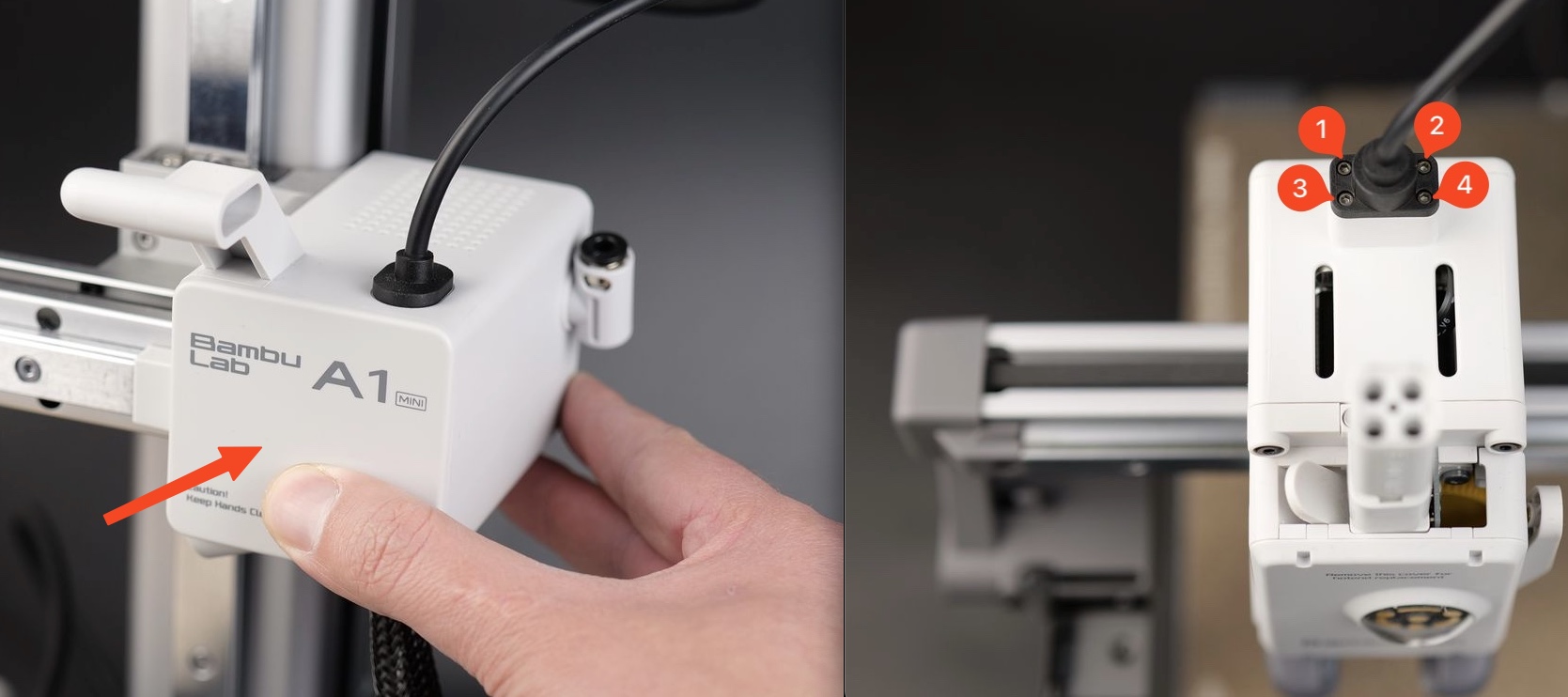

El siguiente paso es instalar de nuevo la cubierta de la carcasa del motor. Puedes simplemente empujarla de vuelta en su posición hasta escuchar que las garras "clickean".
Luego, instala de nuevo el cable USB usando los cuatro tornillos que retiraste en el primer paso.
Importante
No aprietes excesivamente estos tornillos, ya que los hilos pueden dañar el plástico.
Ten en cuenta la orientación del cable USB y la pequeña ranura desde atrás que lo alinea.
El cable USB C solo encaja en una posición, con la orientación correcta teniendo la línea del conector del cable alineada con la parte trasera de la impresora y el cabezal.
4. Volver a instalar la cinta del cable, el clip y el núcleo de ferrita
Ahora puedes colocar suavemente la impresora de lado, con el pilar del eje Z enfrentado a la mesa.
Guiar los cables hacia la placa AP, e instala de nuevo el clip plástico gris, la cinta del cable y el núcleo de ferrita.
Ten en cuenta que el núcleo de ferrita debe instalarse en la misma ubicación desde donde fue retirado.
5. Conectar el cable USB C y volver a atar el soporte
Guiar cuidadosamente el cable USB hacia el conector USB en la placa, e instálalo como se muestra a continuación.
Luego, vuelve a atar el soporte metálico con los tornillos que retiraste antes.
6. Realizar gestión de cables
Con el cable instalado en su posición original, es momento de realizar un poco de gestión de cables.
Asegúrate de que todos los cables estén guiados correctamente, para que no interfieran con el ventilador de la placa MC, como se muestra en la imagen.
7. Instalar la cubierta trasera
Con el cable USB C reemplazado, puedes proceder a instalar de nuevo la cubierta inferior a la impresora.
Comienza apretando los tornillos 15 y 16 para asegurar que la malla de cables lateral quede correctamente.
Luego, procede a instalar los tornillos restantes, asegurándote de no apretarlos excesivamente.
Paso de calibración después de la operación
Recomendamos realizar una calibración completa después de esta operación, para garantizar un funcionamiento suave.
Notas finales
Esperamos que la guía detallada que compartimos con usted haya sido útil e informativa.
Queremos asegurarnos de que pueda realizarlo de manera segura y efectiva. Si tiene alguna preocupación o pregunta sobre el proceso descrito en este artículo, le alentamos a contactar a nuestro amable equipo de atención al cliente antes de iniciar la operación. Nuestro equipo siempre está listo para ayudarle y responder cualquier pregunta que pueda tener.
Haga clic aquí para abrir un nuevo ticket en nuestra Página de Soporte.
Haremos lo posible para responder rápidamente y brindarle la asistencia que necesite.
