En esta guía mostraremos el proceso de reemplazar la Fuente de alimentación en el A1 mini.
¿Cuándo utilizar?
Esta guía debe utilizarse si la Fuente de alimentación del A1 mini está defectuosa y necesita ser reemplazada.
Los problemas comunes causados por la Fuente de alimentación del A1 mini son:
- La impresora no se enciende
- Recomendado por el Soporte Técnico de Bambu Lab
Herramientas y materiales necesarios
Fuente de alimentación de Bambu Lab para A1 mini
- Llave hexagonal H2.0
- Destornillador Phillips PH2
- 30 minutos de su tiempo
Advertencia de seguridad
¡IMPORTANTE!
Es crucial apagar la impresora antes de realizar cualquier trabajo de mantenimiento en la impresora y sus electrónicos, incluidos los cables del cabezal, ya que dejar la impresora encendida durante estas tareas puede causar un cortocircuito, lo que puede provocar daños adicionales en los componentes electrónicos y peligros de seguridad.
Al realizar mantenimiento o solución de problemas en la impresora, es posible que deba desmontar algunas partes, incluido el hotend. Este proceso puede exponer cables y componentes eléctricos que podrían causar un cortocircuito si entran en contacto entre sí o con otros componentes metálicos o electrónicos mientras la impresora sigue encendida. Esto puede dañar los componentes electrónicos de la impresora y causar más daños.
Por lo tanto, es esencial apagar la impresora y desconectarla de la fuente de alimentación antes de realizar cualquier trabajo de mantenimiento. Esto evitará cortocircuitos o daños en los componentes electrónicos de la impresora. Al hacerlo, podrá evitar daños potenciales en los componentes electrónicos de la impresora y garantizar que el trabajo de mantenimiento se realice de manera segura y efectiva.
Si tiene preocupaciones o preguntas sobre cómo seguir esta guía, abra un nuevo ticket en nuestra Página de Soporte y haremos lo posible por responderle rápidamente y brindarle la asistencia que necesita.
Pasos para retirar la vieja Fuente de alimentación
1. Retire la cubierta inferior de la impresora
Coloque la impresora de lado, con el pilar del eje Z enfrentado a la mesa.
Luego, retire los 16 tornillos que sujetan la cubierta inferior para acceder al ventilador de la placa MC.
Tenga en cuenta que los tornillos 15 y 16 son diferentes, así que mantenga registro de ellos para cuando vuelva a ensamblar la cubierta inferior.
Después de retirar los tornillos, saque suavemente la cubierta inferior de plástico.
Puede comenzar desde la esquina superior derecha y trabajar suavemente alrededor de la impresora hasta que la cubierta se suelte.
2. Retire la cubierta plástica de los cables
Retire cuidadosamente los tres tornillos que sujetan la cubierta plástica de los cables para acceder a los terminales de alimentación de la Fuente de alimentación.
Tenga en cuenta que el tornillo nº 3 está en el lateral.
3. Afloje los tornillos de los terminales de alimentación
Afloje los tornillos de los terminales de alimentación indicados en la imagen siguiente.
Simplemente afloje los tornillos y evite quitarlos por completo, ya que será más fácil reinstalar todo en su lugar en los siguientes pasos.

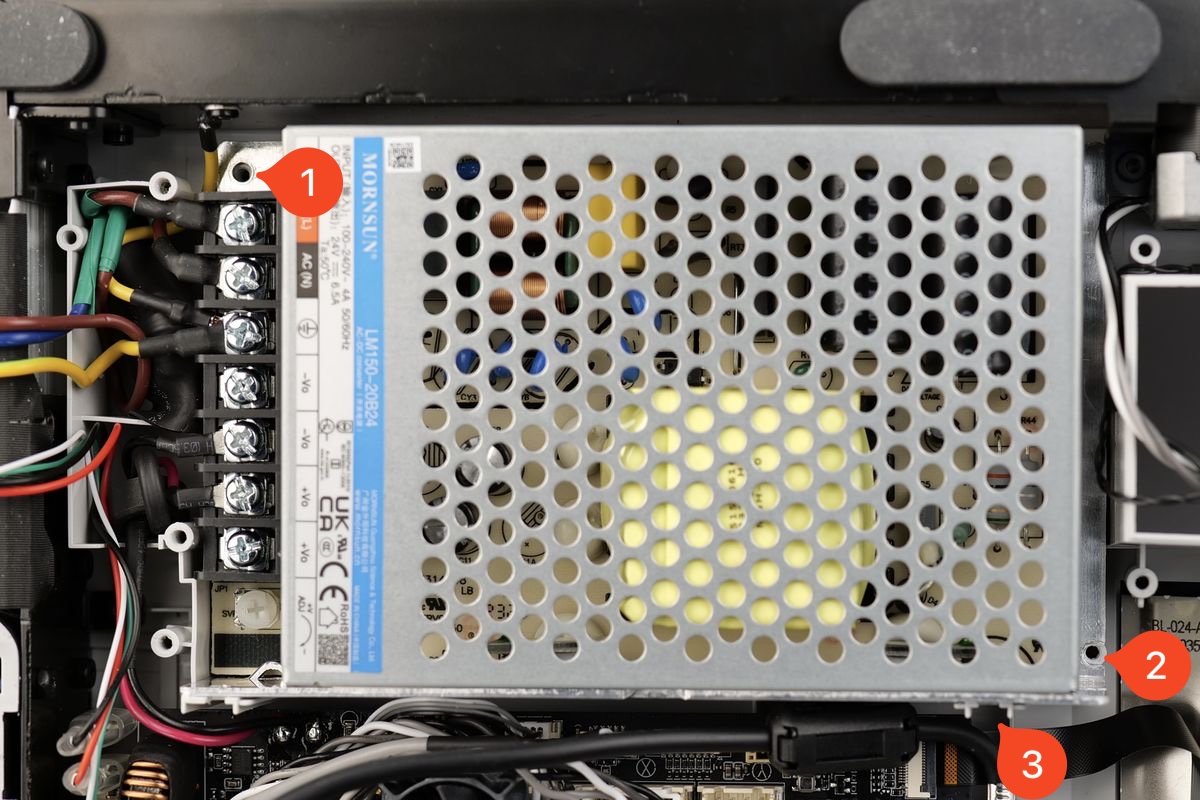

4. Retire los tornillos de la Fuente de alimentación
Hay tres tornillos que sujetan la fuente de alimentación al marco de la impresora, como se muestra en la imagen. Tenga en cuenta que el tornillo nº 3 está en el lateral.
Retire los tornillos y continúe con el siguiente paso.
5. Retire la Fuente de alimentación
Agarre la Fuente de alimentación desde el lado derecho y tire suavemente hacia usted, asegurándose de no dañar los cables circundantes ni desconectarlos.
Al retirar la Fuente de alimentación, comience desconectando los cables de alimentación en el lado izquierdo, como se muestra en la imagen.
La Fuente de alimentación ahora está retirada.
Pasos para instalar la nueva Fuente de alimentación

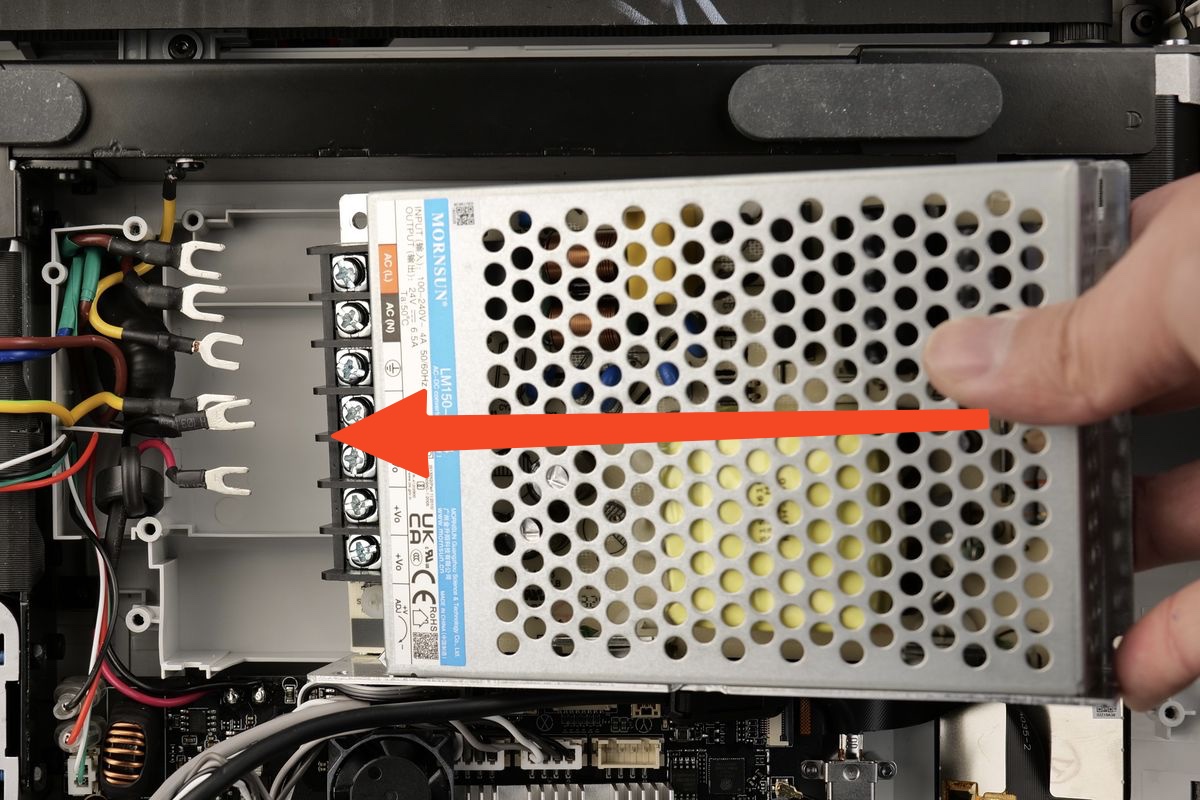

1. Instale la Fuente de alimentación
Inserte suavemente la Fuente de alimentación comenzando por el lado izquierdo, asegurándose de no dañar los cables alrededor de la Fuente de alimentación.
2. Reconecte los cables de los terminales de alimentación
Reconecte cuidadosamente los cables de los terminales de alimentación como se muestra a continuación y apriete los tornillos.
La información de los cables es la siguiente:
- Alambre de fase AC
- Alambre de neutro AC
- Alambre de tierra del cable de alimentación y alambre de la placa de chasis
- Alambre -V de la placa MC
- Alambre +V de la placa MC
IMPORTANTE
Después de instalar todos los cables como se muestra en la imagen, asegúrese de que no haya movimiento y que todos los cables estén fijos en su lugar.
3. Instale los tornillos de la Fuente de alimentación
A continuación, instale los tres tornillos de la Fuente de alimentación.
Estos tornillos se enroscarán dentro de soportes plásticos. Evite apretarlos excesivamente, ya que podría dañar los hilos plásticos.
4. Instale los tornillos que sujetan la cubierta plástica de los cables
Organice los cables provenientes del cable de la cama caliente y el cable de alimentación como se muestra en la imagen, luego vuelva a colocar la cubierta plástica en la impresora utilizando los tres tornillos.
Estos tornillos se enroscarán dentro de soportes plásticos. Evite apretarlos excesivamente, ya que podría dañar los hilos plásticos.
5. Realice una gestión de cables
Antes de colocar la cubierta inferior de nuevo, asegúrese de que los cables de la placa MC estén correctamente orientados para que no interfieran con el ventilador de la placa MC, como se muestra en la imagen.
6. Instale la cubierta trasera
Ahora puede proceder a instalar la cubierta inferior de nuevo en la impresora.
Comience apretando los tornillos 15 y 16 para asegurar que la manguera de cables lateral quede correctamente posicionada.
Luego, continúe instalando los tornillos restantes, asegurándose de no apretarlos excesivamente.
Verifique la funcionalidad
Para asegurarse de que todo funcione como se espera, encienda la impresora.
Si la impresora se enciende, esto confirma que la instalación fue correcta.
Paso de calibración después de la operación
No se requiere paso de calibración.
Posibles problemas y soluciones
Si encuentra problemas durante la instalación de una nueva Fuente de alimentación, verifique los problemas y soluciones potenciales enumerados a continuación:
La impresora no se enciende
Confirme que los cables de alimentación estén instalados correctamente, como se muestra en el Paso 2. Reconecte los cables de los terminales de alimentación de la placa principal.
