En esta guía mostraremos el proceso de reemplazar el Cable de alimentación e Interruptor de alimentación en el A1 mini.
¿Cuándo utilizar?
Esta guía debe utilizarse si el Cable de alimentación del A1 mini está dañado y necesita ser reemplazado.
Los problemas comunes causados por el Cable de alimentación del A1 mini son:
- El Cable de alimentación está dañado
- El Interruptor de alimentación está dañado
- Recomendado por el Soporte al Cliente de Bambu Lab
Herramientas y materiales necesarios

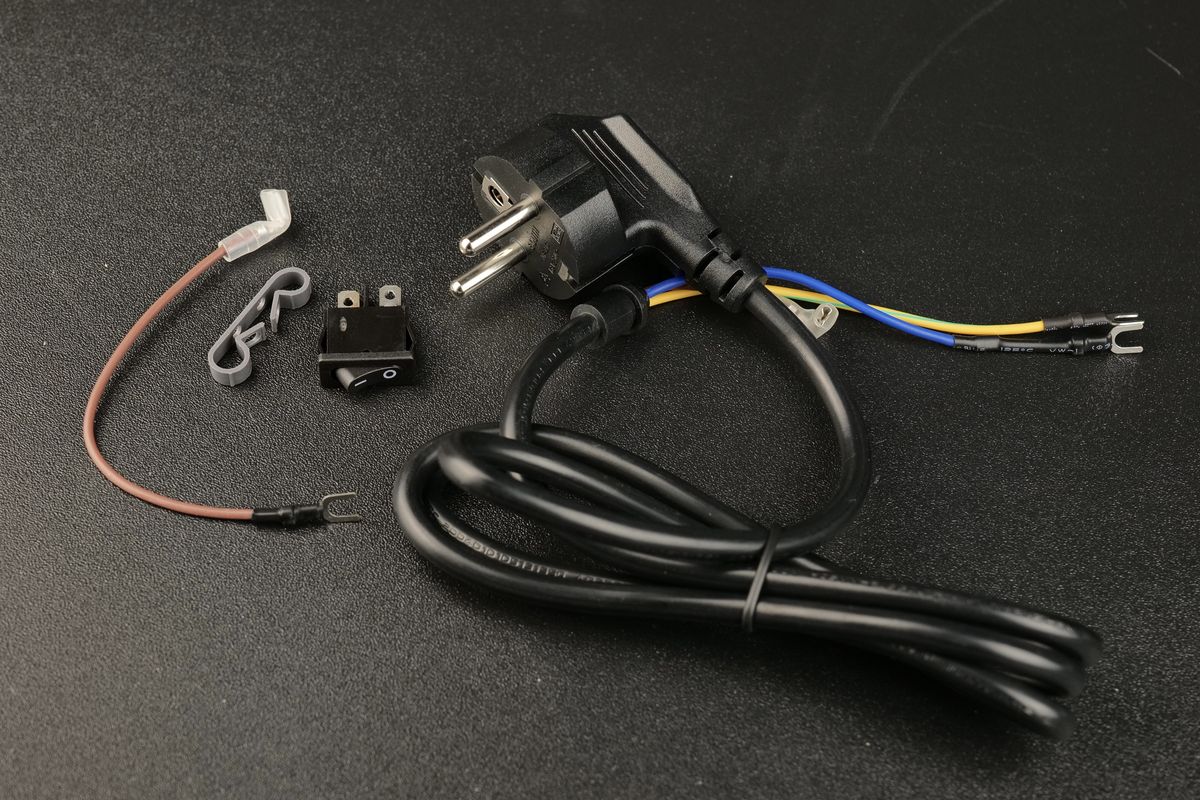

Cable de alimentación de Bambu Lab para A1 mini
- Llave hexagonal H2.0
- Destornillador PH2
- 20 minutos de su tiempo
Advertencia de seguridad
¡IMPORTANTE!
Es crucial apagar la impresora antes de realizar cualquier trabajo de mantenimiento en la impresora y sus electrónicos, incluidos los cables del cabezal, ya que dejar la impresora encendida durante estas tareas puede causar un cortocircuito, lo que puede provocar daños adicionales en los componentes electrónicos y riesgos de seguridad.
Al realizar mantenimiento o solución de problemas en la impresora, es posible que deba desmontar algunas partes, incluido el hotend. Este proceso puede exponer cables y componentes eléctricos que podrían cortocircuitar si entran en contacto entre sí o con otros componentes metálicos o electrónicos mientras la impresora sigue encendida. Esto puede dañar los componentes electrónicos de la impresora y causar más daños.
Por lo tanto, es esencial apagar la impresora y desconectarla de la fuente de alimentación antes de realizar cualquier trabajo de mantenimiento. Esto evitará cortocircuitos o daños en los componentes electrónicos de la impresora. Al hacerlo, evitará daños potenciales en los componentes electrónicos de la impresora y garantizará que el mantenimiento se realice de manera segura y efectiva.
Si tiene preocupaciones o preguntas sobre la ejecución de esta guía, abra un nuevo ticket en nuestra Página de Soporte y haremos lo posible por responderle rápidamente y brindarle la asistencia que necesite.
Pasos para retirar el Cable de alimentación antiguo
1. Retirar la cubierta inferior de la impresora
Coloque la impresora de lado, con el pilar del eje Z enfrentado a la mesa.
Luego, retire los 16 tornillos que sujetan la cubierta inferior para acceder al ventilador de la placa MC.
Tenga en cuenta que los tornillos 15 y 16 son diferentes, así que mantenga registro de ellos para cuando vuelva a ensamblar la cubierta inferior.
Después de retirar los tornillos, retire suavemente la cubierta inferior de plástico.
Puede comenzar desde la esquina superior derecha y trabajar suavemente alrededor de la impresora hasta que la cubierta se afloje.
2. Retirar la cubierta plástica de los cables

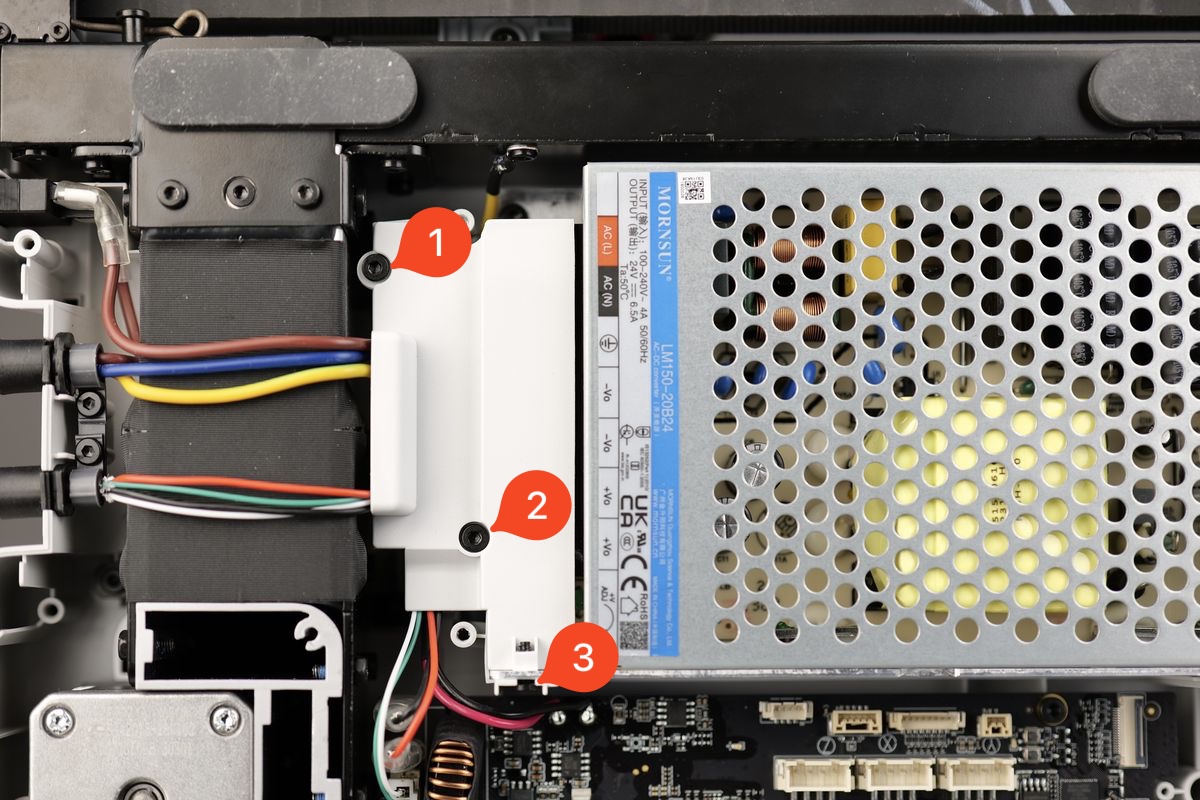

Retire cuidadosamente los tres tornillos que sujetan la cubierta plástica de los cables para acceder a los terminales de alimentación de la Fuente de alimentación.
Tenga en cuenta que el tornillo nº 3 está en el lateral.

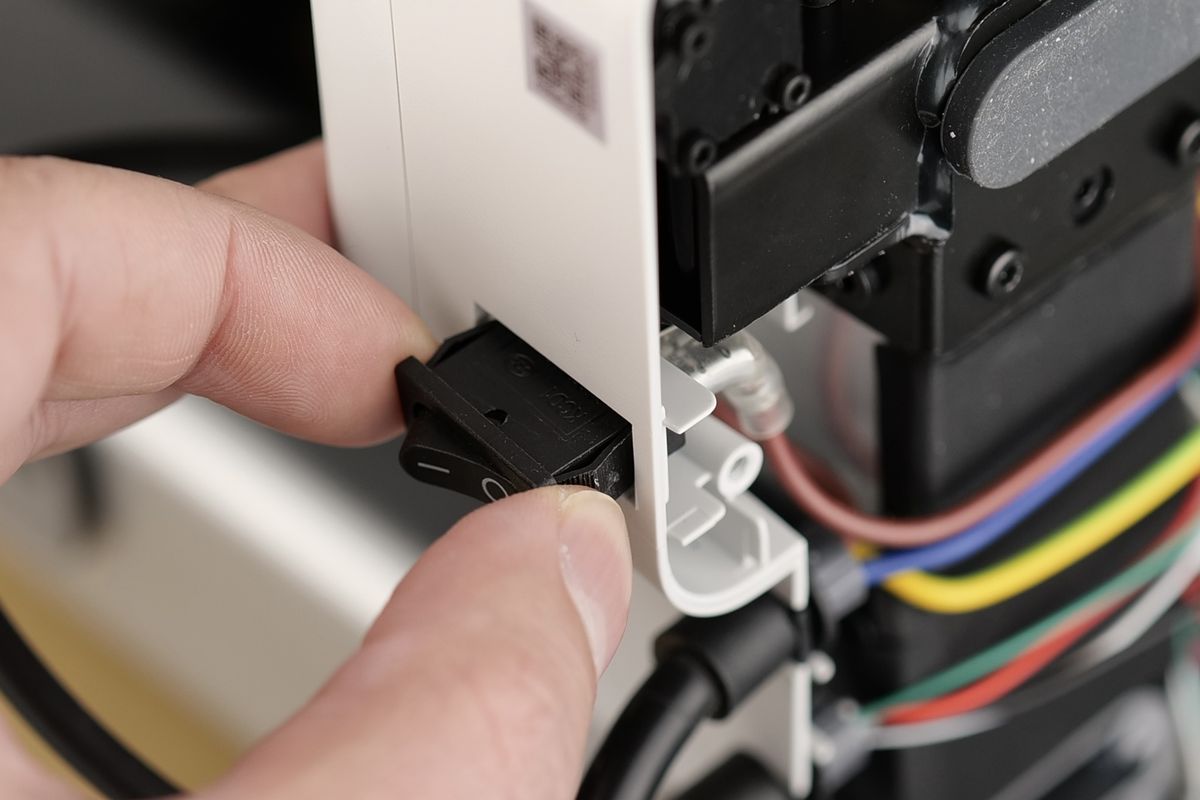

3. Retirar el Interruptor de alimentación

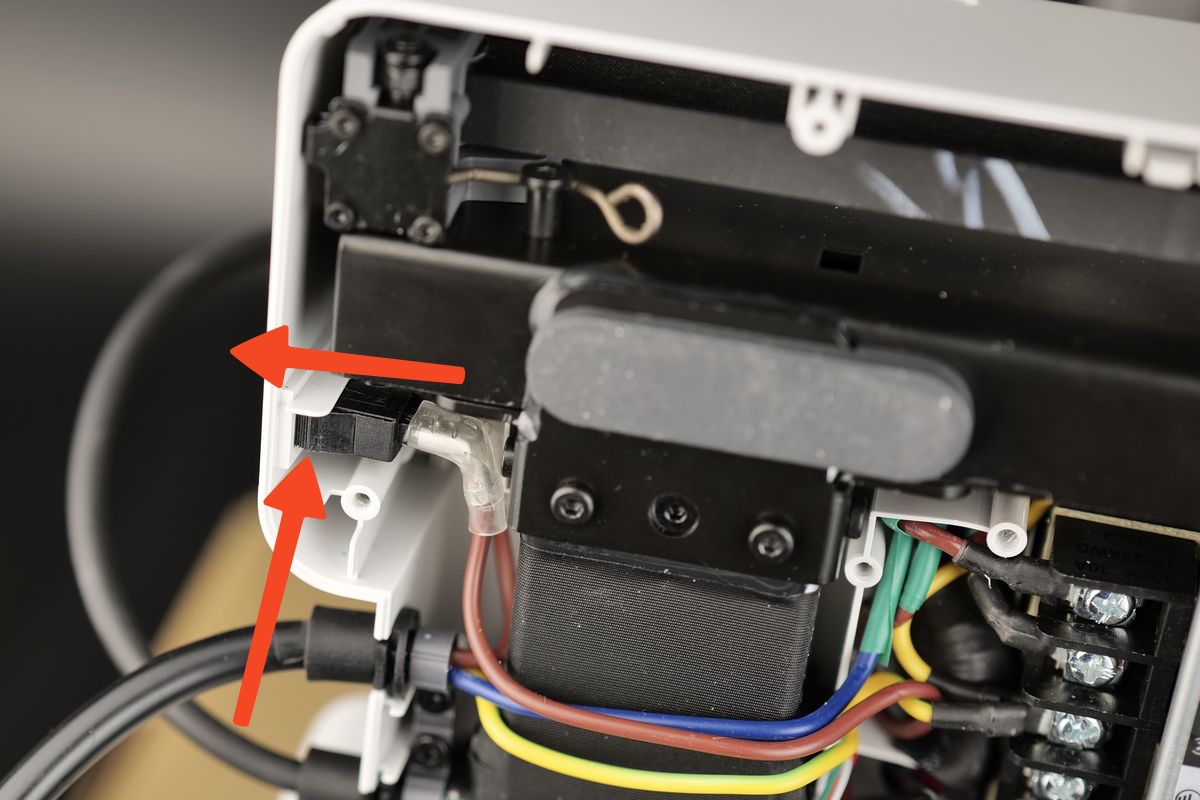

Empuje suavemente la sección negra lateral del interruptor de alimentación. Esto liberará el pequeño clip que sostiene el interruptor en su lugar.
Al mismo tiempo, empuje el interruptor hacia la parte trasera de la impresora. El objetivo es empujarlo solo hasta la mitad.
Si es exitoso, deberá detenerse cuando el lado trasero del interruptor de alimentación quede así, para poder retirar los cables en el siguiente paso.

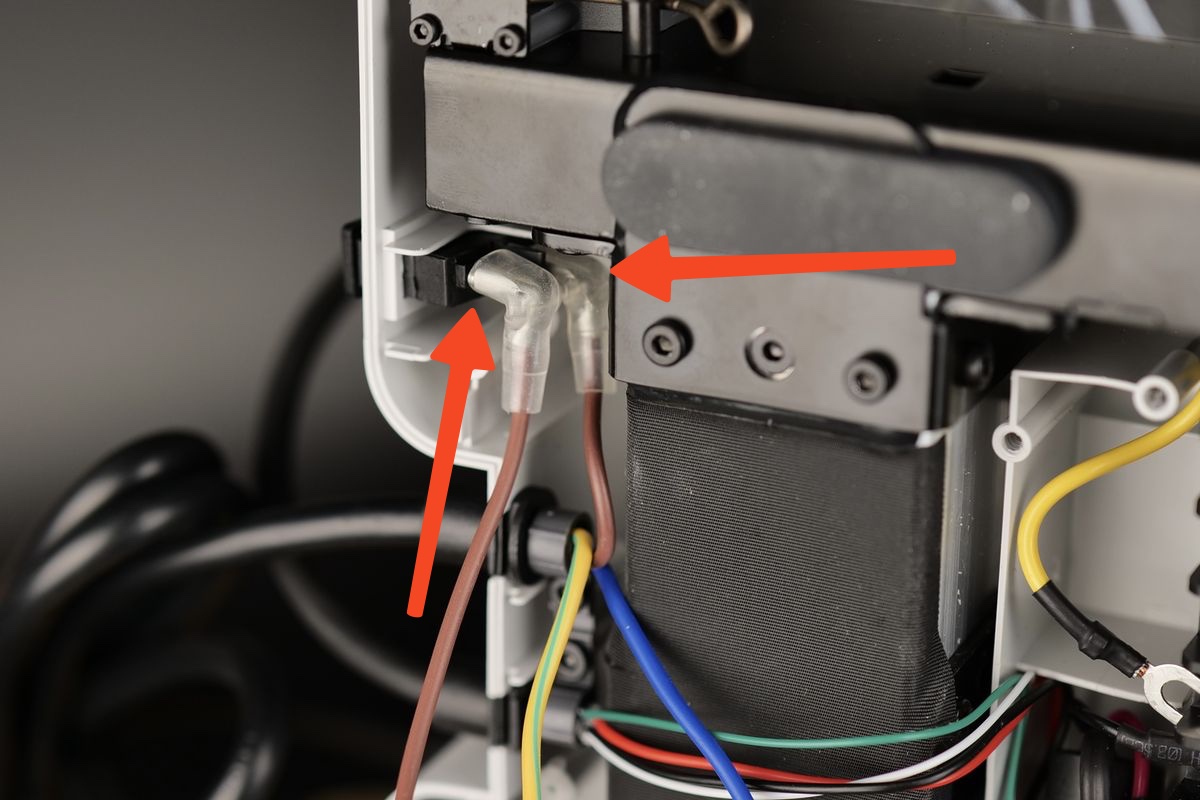

4. Desconectar los cables del Interruptor de alimentación
Mientras sostiene firmemente el interruptor, comience a desconectar los cables marrones. Pueden desconectarse con los dedos, aunque un juego de alicates también puede ayudar.

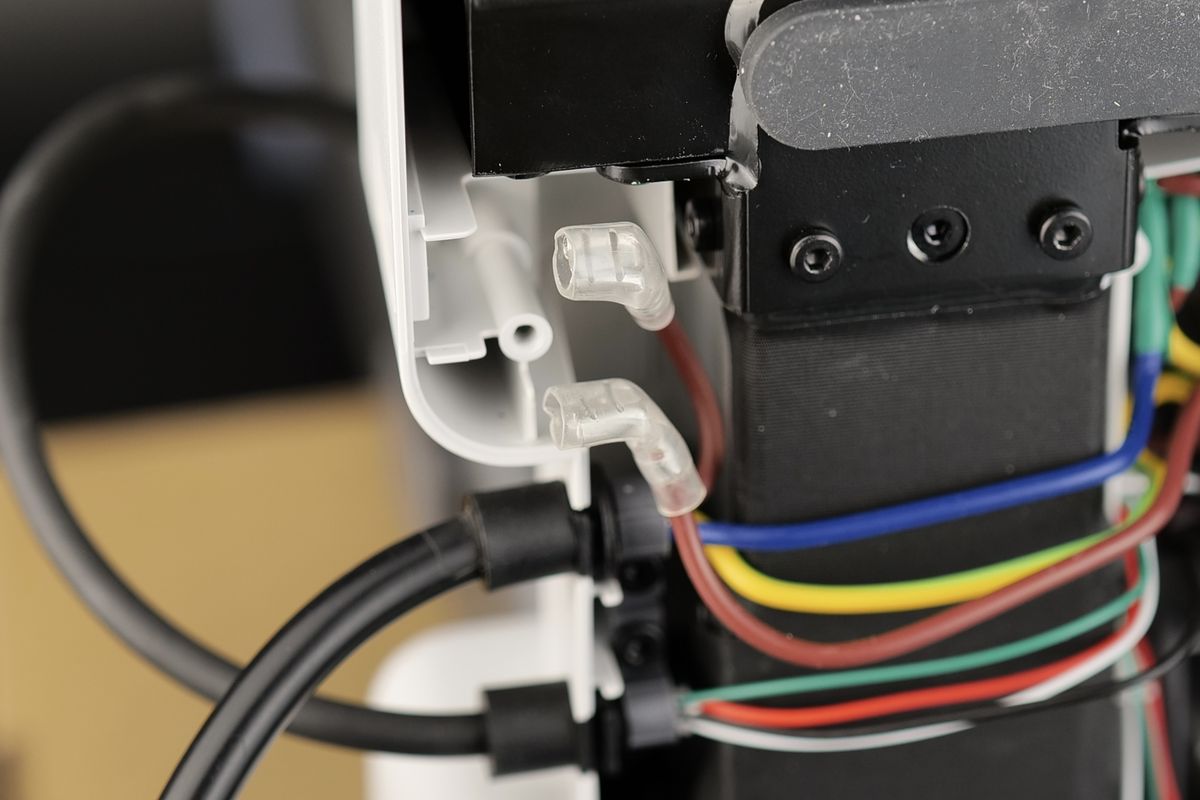

Una vez desconectados, puede retirar completamente el interruptor de alimentación.

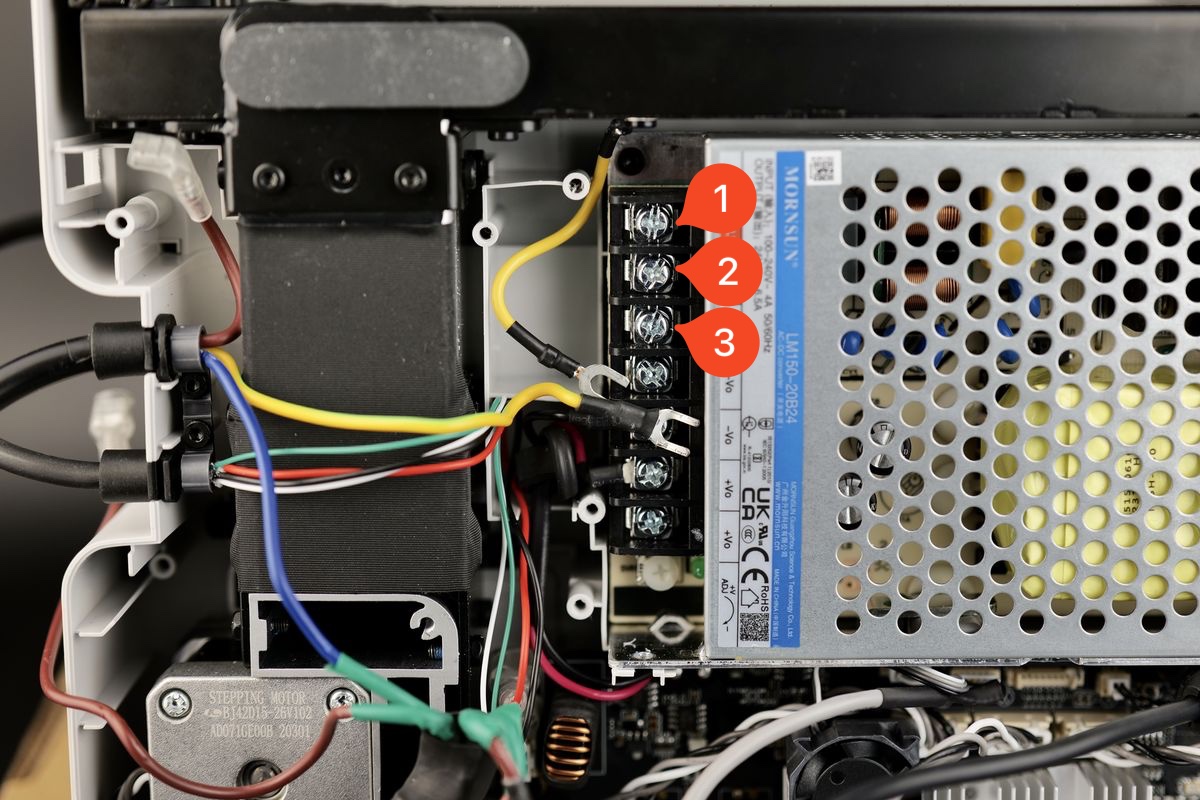

5. Desconectar los cables del Cable de alimentación de la Fuente de alimentación
Afloje los tres tornillos de terminal de la Fuente de alimentación, luego retire los cables del Cable de alimentación.

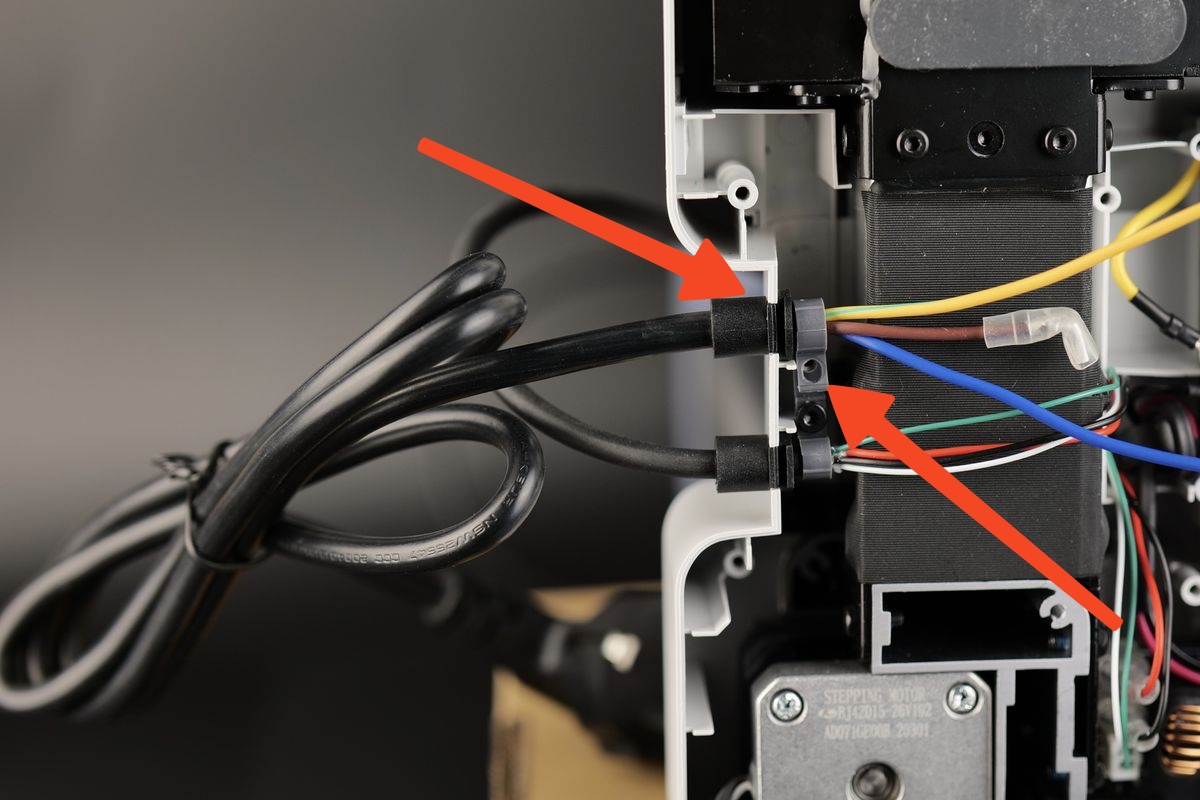

6. Retirar el Cable de alimentación de la impresora

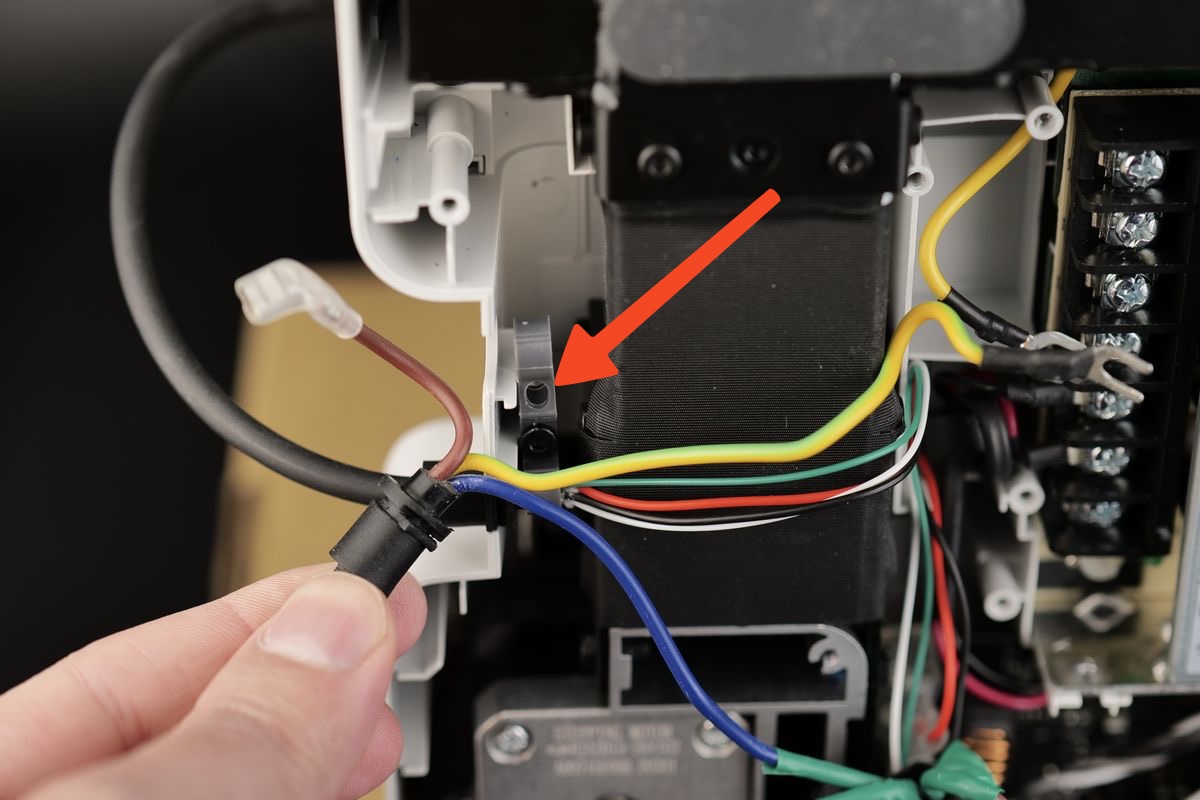

Finalmente, retire el Cable de alimentación de la impresora, primero retirando el tornillo que lo sujeta al marco de la impresora.
El Cable de alimentación ahora está retirado.
Pasos para instalar el nuevo Cable de alimentación
1. Fijar el cable de la cama caliente a la impresora
Rute cuidadosamente el cable en el soporte, luego apriete el tornillo asegurándose de no apretarlo excesivamente.
Asegúrese de que la sección plana del cable esté orientada hacia la base de la impresora, como se muestra en la imagen.
2. Instalar el Interruptor de alimentación
Empuje el interruptor de alimentación hasta la mitad en la carcasa de la impresora, asegurándose de que la posición "Apagado" esté hacia la parte inferior de la impresora.
Evite empujarlo completamente, ya que en el siguiente paso necesitará espacio para...
3. Fijar los cables marrones al interruptor
En este paso, debe volver a conectar los cables marrones al interruptor.

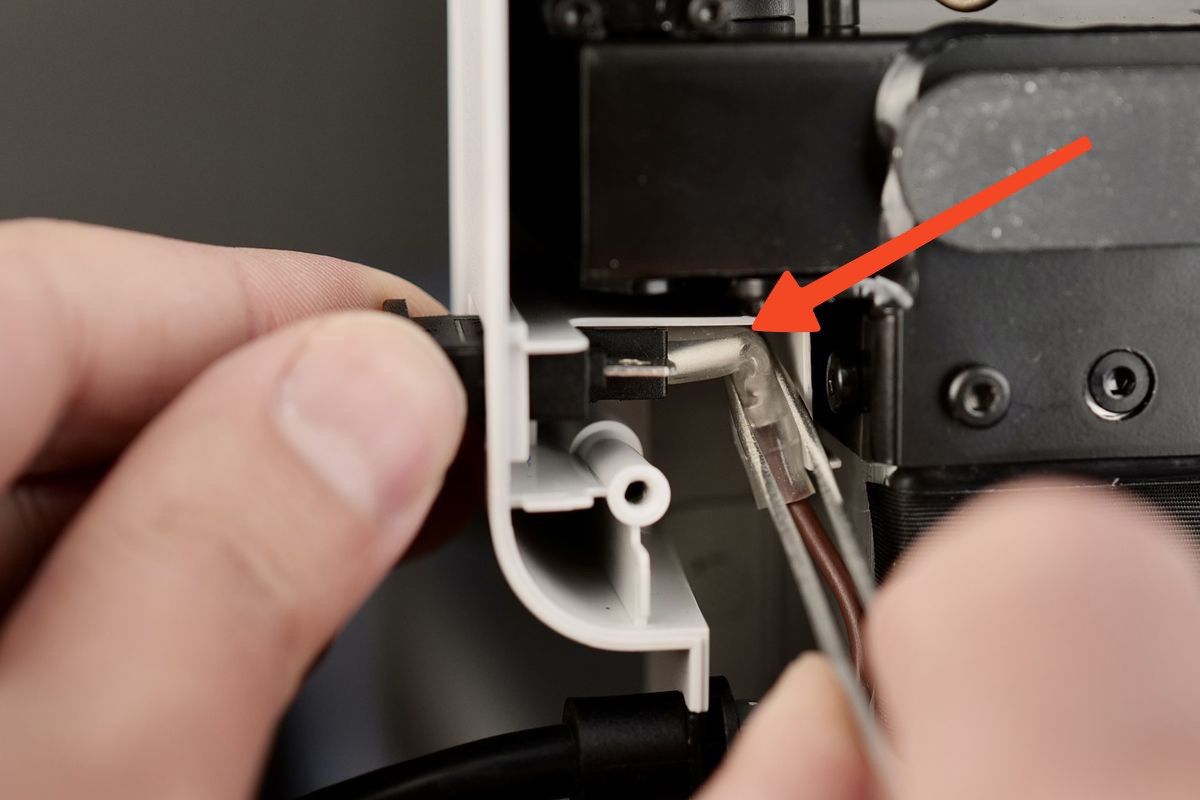

Primero, instale el cable conectado al Cable de alimentación. Esto irá en el pin de atrás.
A continuación, instale el pequeño cable marrón que recibió en el paquete en el interruptor, como se muestra en la imagen a continuación.
Con ambos cables instalados, puede empujar el interruptor de alimentación para bloquearlo en su lugar en el cuerpo de la impresora, luego pasar al siguiente paso.

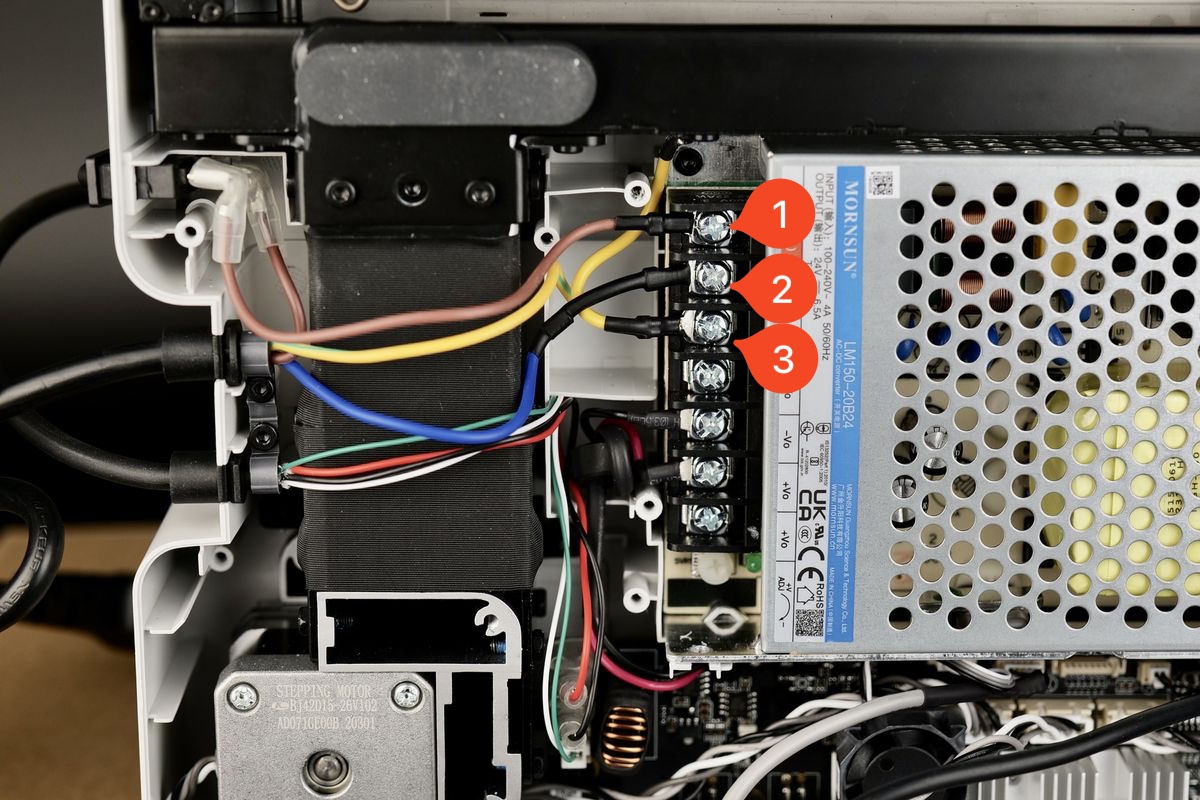

4. Fijar los cables del Cable de alimentación a los terminales de la Fuente de alimentación
Conecte cuidadosamente los cables de terminal como se muestra a continuación y apriete los tornillos.
La información de los cables es la siguiente:
Versiones de China, Europa, Reino Unido, Australia, Argentina (Marrón y Azul)
- Cable de fase (Marrón)
- Cable de neutro (Azul)
- Cable de tierra del Cable de alimentación y Cable de la placa de marco (Amarillo)

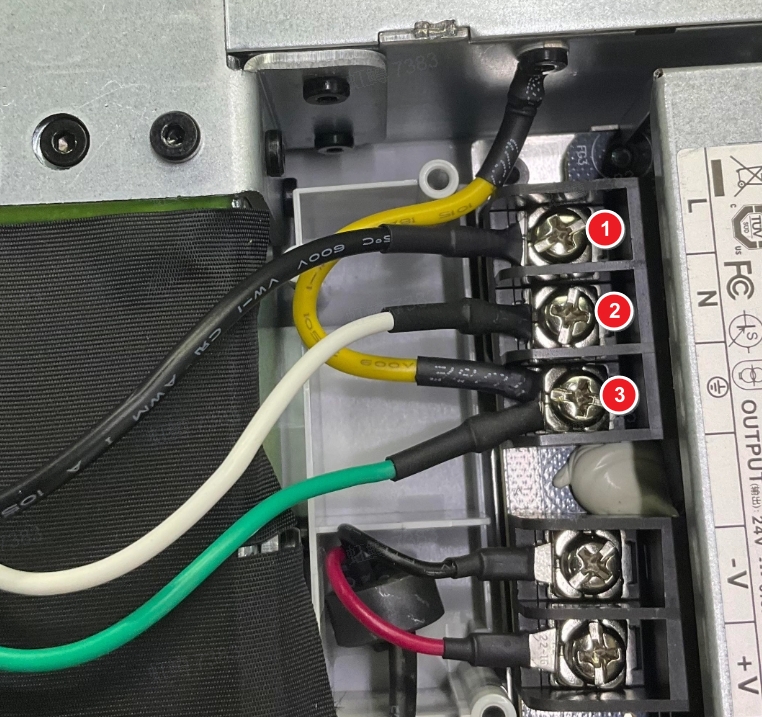

Versiones de EE.UU., Japón (Verde y Blanco)
- Cable de fase (Negro)
- Cable de neutro (Blanco)
- Cable de tierra del Cable de alimentación y Cable de la placa de marco (Verde)
Método de conexión como se muestra en la figura:

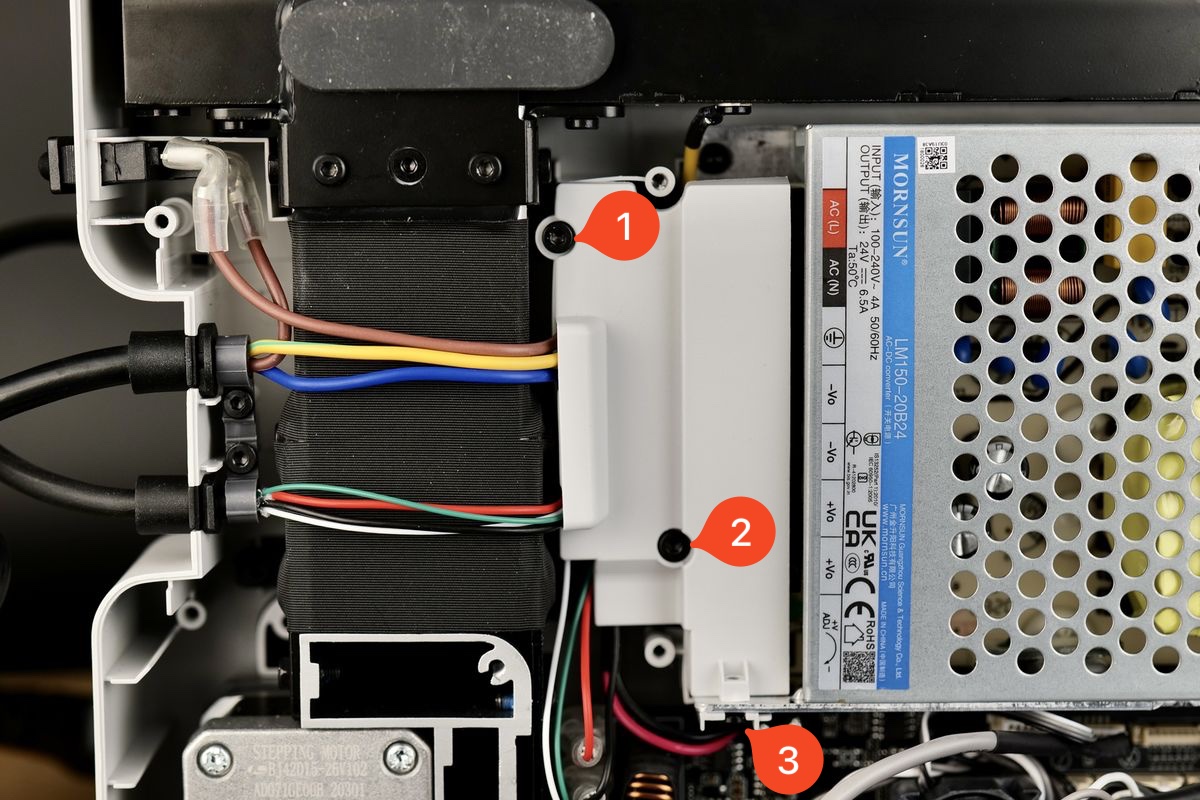

5. Instalar los tornillos que sujetan la cubierta plástica de los cables
Organice los cables provenientes del cable de la cama caliente y el cable de alimentación como se muestra en la imagen, luego vuelva a fijar la cubierta plástica a la impresora usando los tres tornillos.
Estos tornillos se enroscarán en soportes plásticos. Evite apretarlos excesivamente, ya que puede dañar los hilos plásticos.
6. Realizar gestión de cables
Antes de colocar la cubierta inferior de nuevo, asegúrese de que los cables de la placa MC estén ruteados correctamente, para que no interfieran con el ventilador de la placa MC, como se muestra en la imagen a continuación.
7. Instalar la cubierta trasera
Ahora puede proceder a instalar la cubierta inferior de nuevo en la impresora.
Comience apretando los tornillos 15 y 16 para asegurar que el haz de cables lateral quede correctamente posicionado.
Luego, proceda a instalar los tornillos restantes, asegurándose de no apretarlos excesivamente.
Verificación de funcionamiento
Para asegurar que todo funcione como se espera, encienda la impresora y confirme que se enciende.
Esto confirma que la instalación fue correcta.
Paso de calibración después de la operación
No es necesario realizar calibración.
Posibles problemas y soluciones
Si encuentra problemas durante la instalación de un nuevo Cable de alimentación / Interruptor de alimentación, verifique los problemas y soluciones potenciales enumerados a continuación:
La impresora no se enciende
Verifique las conexiones de cable realizadas en el Paso 3 y el Paso 4 y confirme que los cables están conectados correctamente.
Notas finales
Esperamos que la guía detallada que compartimos con usted haya sido útil e informativa.
Queremos asegurarnos de que pueda realizarla de manera segura y efectiva. Si tiene preocupaciones o preguntas sobre el proceso descrito en este artículo, le animamos a contactar a nuestro amable equipo de atención al cliente antes de iniciar la operación. Nuestro equipo siempre está listo para ayudarle y responder cualquier pregunta que pueda tener.
Haga clic aquí para abrir un nuevo ticket en nuestra Página de Soporte.
Haremos lo posible por responderle rápidamente y brindarle la asistencia que necesite.
