¿Cuándo utilizar?
Esta guía está destinada a utilizarse si hay un problema con el Conjunto de Calentamiento del Hotend para tu A1 mini.
Situaciones comunes que requieren reemplazar el conjunto de calentamiento del hotend incluyen:
- El Conjunto de Calentamiento del Hotend está envuelto en plástico debido a un fallo de impresión
- El calentador o el termistor ya no funcionan
- La lengüeta metálica del hotend ya no funciona
- Recomendado por el Soporte Técnico de Bambu Lab
Herramientas y materiales necesarios

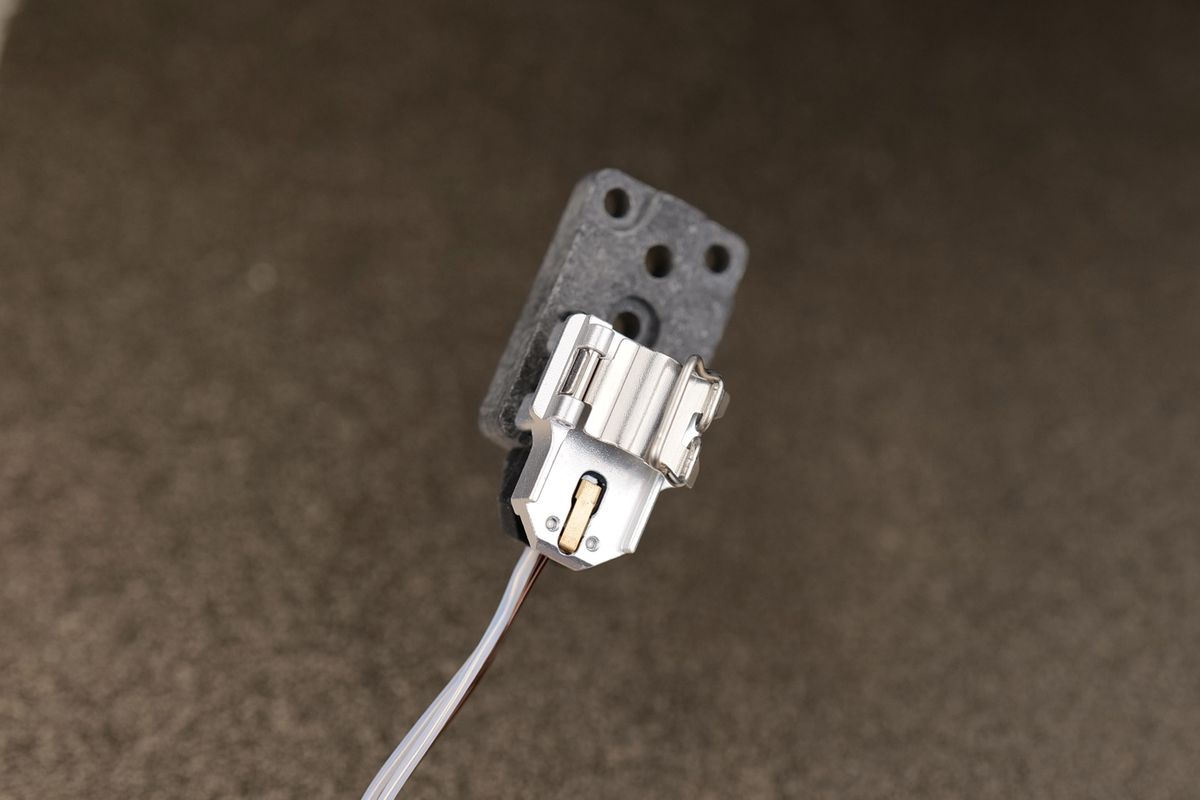

- Conjunto de Calentamiento del Hotend de Bambu Lab para A1 mini
- Llave Allen H1.5 y 2.0
- Pinzas planas
- 25 minutos de tu tiempo
Advertencia de seguridad
¡IMPORTANTE!
Es crucial apagar la impresora antes de realizar cualquier trabajo de mantenimiento, incluido el trabajo en electrónicos de la impresora y los cables del cabezal. Realizar tareas con la impresora encendida puede provocar un cortocircuito, causando daños electrónicos y riesgos de seguridad.
Durante el mantenimiento o solución de problemas, es posible que debas desmontar partes, incluido el hotend. Esto expone cables y componentes eléctricos que podrían cortocircuitar si entran en contacto entre sí, con otros metales o componentes electrónicos mientras la impresora sigue encendida. Esto puede causar daños en la electrónica de la impresora y problemas adicionales.
Por lo tanto, es crucial apagar la impresora y desconectarla de la fuente de alimentación antes de realizar cualquier mantenimiento. Esto evita cortocircuitos o daños en la electrónica de la impresora, garantizando un mantenimiento seguro y efectivo. Para cualquier preocupación o pregunta sobre la ejecución de esta guía, abre un nuevo ticket en nuestra Página de Soporte y haremos lo posible por responder con prontitud y brindar la asistencia necesaria.
Guía en video
Retirar el antiguo Conjunto de Calentamiento del Hotend
1. Retirar la carcasa trasera del cabezal
Comenzamos retirando la carcasa trasera del cabezal. Retira cuidadosamente la carcasa trasera del cabezal tirando de la sección inferior, como se muestra a continuación.
2. Desconectar el cable
Retira el Conjunto de Calentamiento del Hotend conectado a la placa TH.
Retira con cuidado tirando del conector, evitando tirar del cable desde el conector.
Se recomienda usar una herramienta plana para retirar suavemente los conectores y evitar daños potenciales.
3. Retirar la cubierta frontal del cabezal
Agarra la base de la cubierta frontal y jala suavemente hacia ti. Los clips que mantienen la cubierta en su lugar se liberarán, permitiendo retirar la cubierta frontal.
4. Retirar el hotend
Retira la calceta de silicona del hotend tirando suavemente hacia ti, luego retira el hotend. Todos los pasos están etiquetados en la pegatina del extrusor.
5. Retirar los tornillos del extrusor
Retira los tornillos como se muestra en la imagen, y jala suavemente el extrusor hacia adelante. Ten cuidado al retirarlo, ya que deberás desconectar cuidadosamente el cable de la cinta del sensor de filamento.

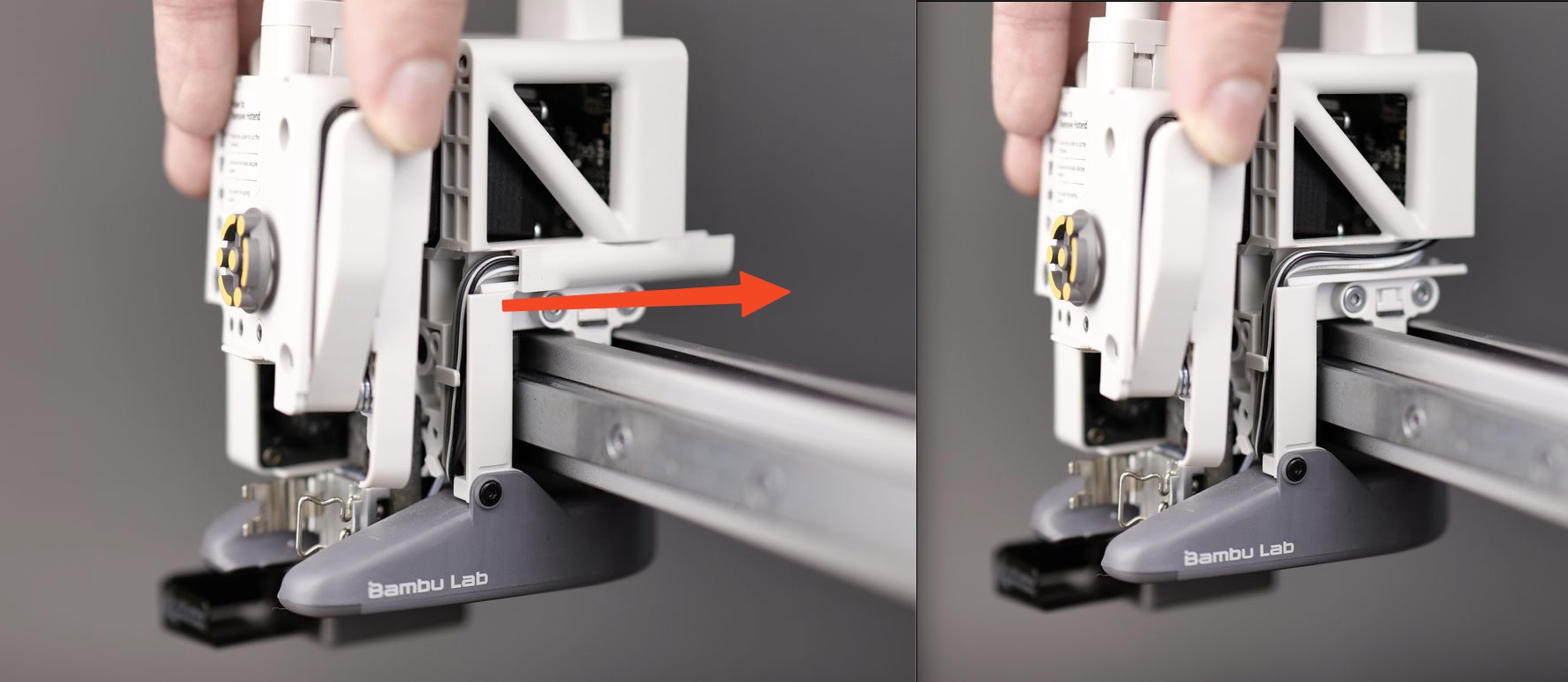

6. Retirar la cubierta del cable derecho
Empuja la cubierta del cable hacia la parte trasera del cabezal y retira suavemente el cable del cabezal.

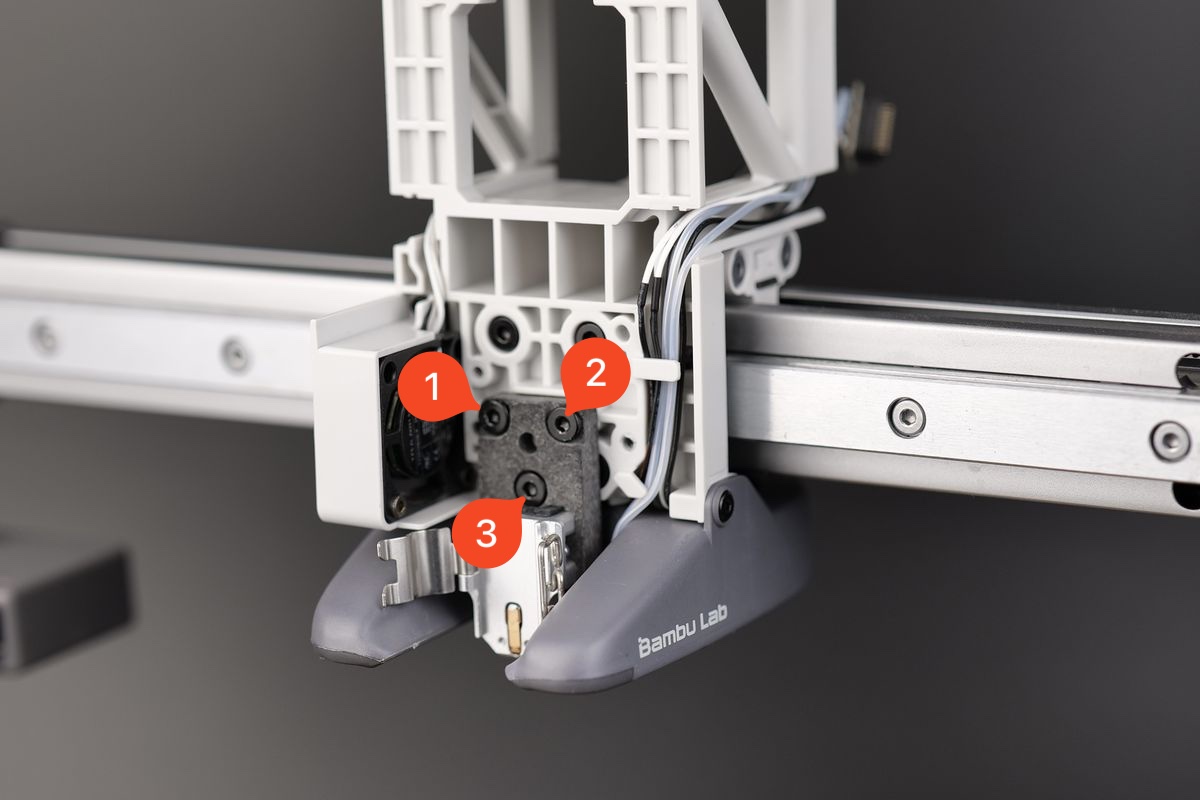

7. Retirar el Conjunto de Calentamiento del Hotend
Después de retirar los 3 tornillos mostrados en la imagen, retira cuidadosamente el cable del canal del cable.
Nota: Si el cable del Conjunto de Calentamiento del Hotend está bloqueado por el cable del ventilador de capa en el mismo canal de cable y no se puede retirar, puedes desconectar el conector del ventilador, aflojar el cable del ventilador y retirar el cable del Conjunto de Calentamiento del Hotend.
Instalar el nuevo Conjunto de Calentamiento del Hotend
1. Instalar el Conjunto de Calentamiento del Hotend

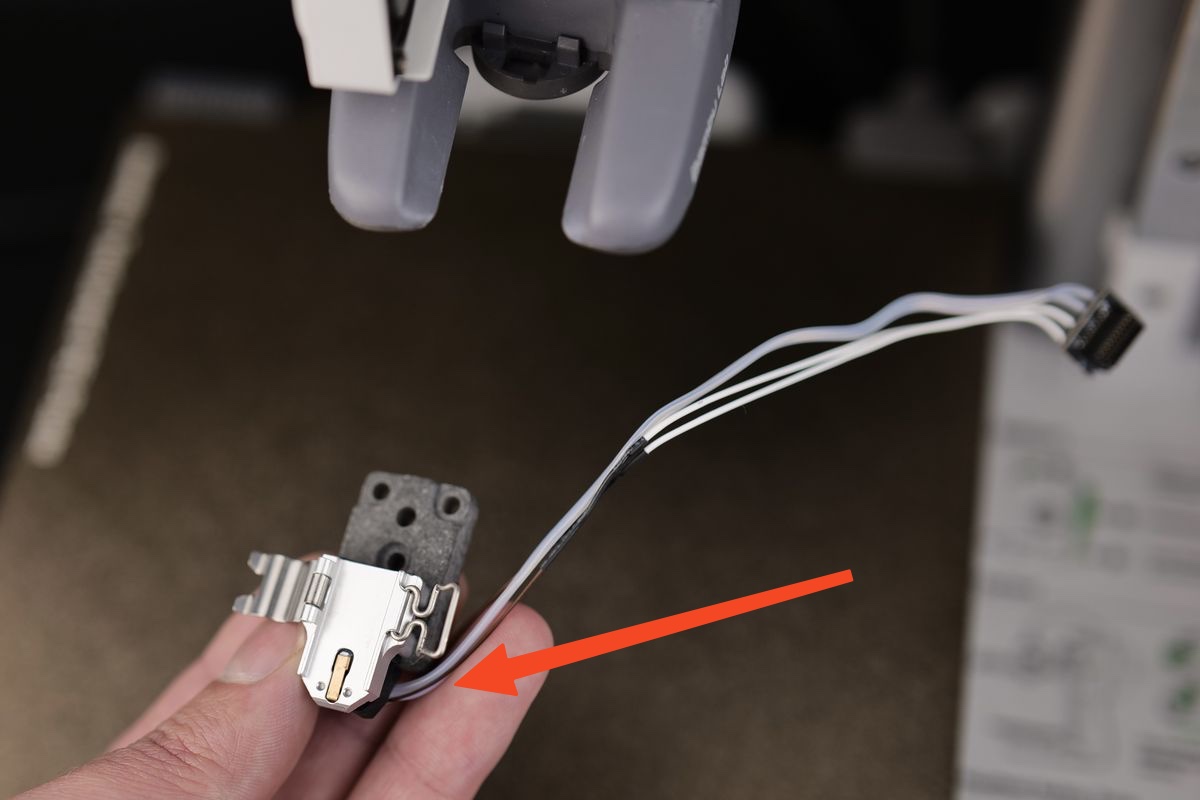

Primero, coloca cuidadosamente el cable a la derecha del Conjunto de Calentamiento del Hotend para facilitar la colocación posterior del cable en el canal de cable derecho.

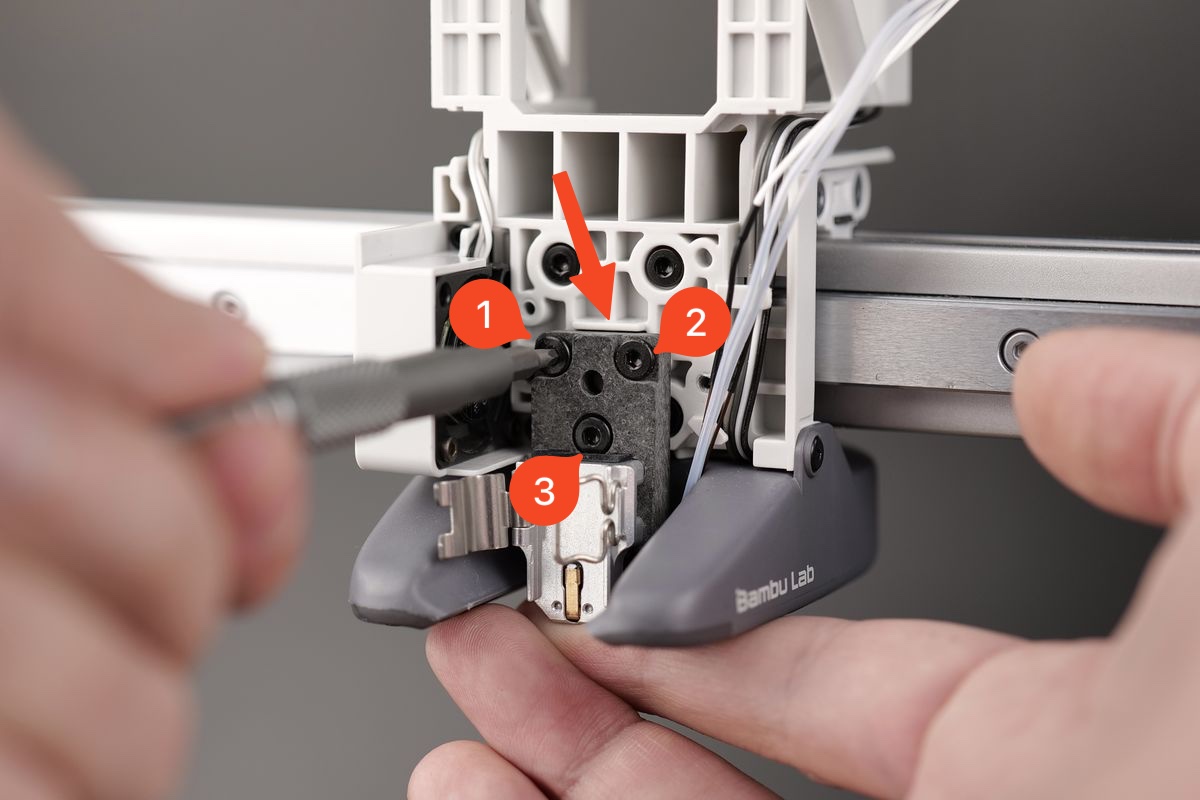

Instala el nuevo Conjunto de Calentamiento del Hotend, inserta cuidadosamente 3 tornillos (M3*10) y apriétalos, asegurándote de que la parte superior del Conjunto de Calentamiento del Hotend esté contra la línea de alineación blanca del cabezal.
2. Instalar la cubierta del cable derecho
Pasa cuidadosamente el cable del Conjunto de Calentamiento del Hotend a través del canal de cable derecho y empuja la cubierta del cable hacia atrás en la dirección mostrada en la figura.
3. Instalar el extrusor
Fija el extrusor al cabezal usando los 4 tornillos, como se muestra en la imagen a continuación.

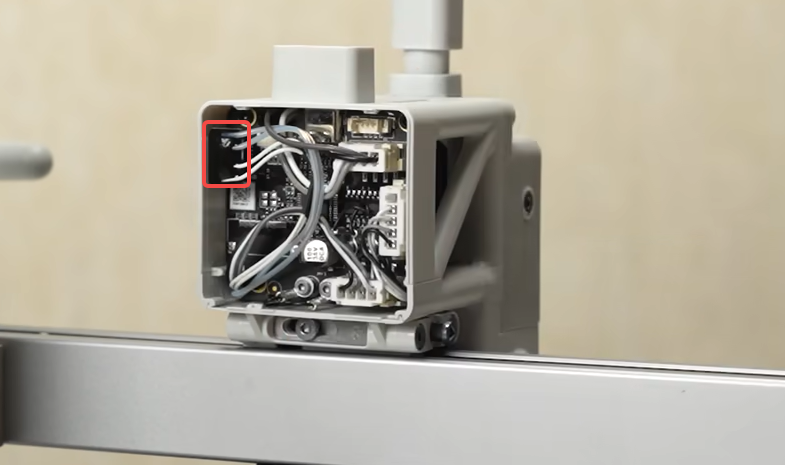

4. Reconectar el cable
Reconecta el cable del Conjunto de Calentamiento del Hotend como se muestra a continuación.
Nota: Si desconectaste el cable del ventilador de capa durante el desmontaje, también deberás conectar el cable del ventilador a la placa TH en este momento.
5. Instalar la carcasa trasera del cabezal
Alinea simplemente los dos soportes de la carcasa trasera hacia la parte superior, luego empuja hasta escuchar varios clics.

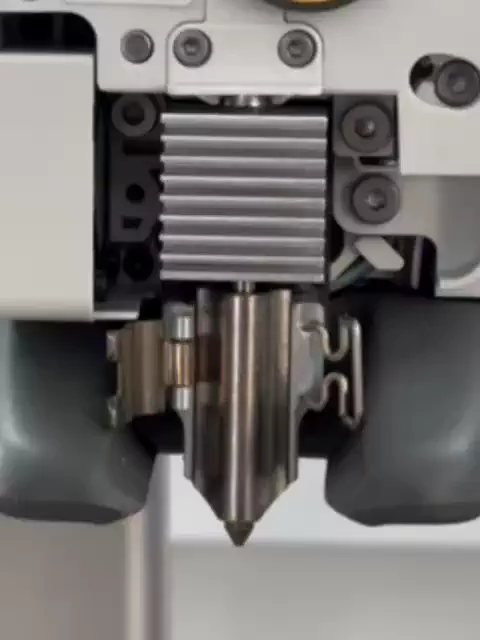

6. Instalar el hotend y la calceta de silicona
Sigue la guía disponible en la pegatina del extrusor para volver a conectar el hotend al cabezal. Luego, fíjalo en su lugar usando el clip e instala la calceta de silicona.
Nota:
7. Instalar la cubierta frontal del cabezal
Ajusta simplemente la cubierta frontal del cabezal en la parte superior del cabezal alineando los clips, luego empuja suavemente en el lado inferior. Escucharás los clips cuando la instalación esté completa.
Verificar la funcionalidad del Conjunto de Calentamiento del Hotend A1
Para asegurar que todo funcione sin problemas, ajusta la temperatura del hotend a 100°C. Si es exitoso, la pantalla mostrará la temperatura.
Paso de calibración después de la operación
Se recomienda realizar una calibración completa de la impresora después de esta operación.
Además, se recomienda fuertemente lavar la placa texturizada PEI antes de usarla, ya que podría haberse contaminado durante este proceso.
Posibles problemas y soluciones
Si encuentras problemas durante la instalación de un nuevo Conjunto de Calentamiento del Hotend, revisa los problemas y soluciones enumerados a continuación:
La temperatura del hotend es 0°C
Verifica el conector del Conjunto de Calentamiento del Hotend y confirma que esté insertado correctamente, como se muestra en Reconectar los cables. Es importante alinear cuidadosamente los pines del conector con la placa TH. Si el problema persiste, los cables del termistor podrían estar dañados (cables blancos).
El hotend no se calienta
Verifica el conector del Conjunto de Calentamiento del Hotend y confirma que esté insertado correctamente, como se muestra en Reconectar el cable. Es importante alinear cuidadosamente los pines del conector con la placa TH. Si el problema persiste, los cables del calentador podrían estar dañados (cables translúcidos).
Inconsistencia en la primera capa/problemas de impresión en la primera capa
Asegúrate de que los tornillos del Conjunto de Calentamiento del Hotend estén apretados y enciende la cama caliente para nivelar antes de imprimir.
Haz clic aquí para la solución.
Notas finales
Esperamos que la guía detallada proporcionada haya sido útil e informativa.
Para garantizar una ejecución segura y efectiva, si tienes alguna preocupación o pregunta sobre el proceso descrito en este artículo, recomendamos contactar al equipo de soporte técnico antes de iniciar la operación. Haremos lo posible por responder con prontitud y brindar la asistencia necesaria. Haz clic aquí para abrir un nuevo ticket en nuestra Página de Soporte.
