En esta guía se mostrará el proceso de reemplazar la cama caliente del A1 mini.
¿Cuándo utilizar?
Esta guía debe utilizarse si la cama caliente del A1 mini está defectuosa y necesita ser reemplazada.
Los problemas comunes causados por la cama caliente del A1 mini son:
- La cama caliente no se calienta
- La superficie de la cama caliente está dañada
- Recomendado por el Soporte Técnico de Bambu Lab
Herramientas y materiales necesarios
- Llave Allen H2.0
- 15 minutos de tu tiempo
Advertencia de seguridad
¡IMPORTANTE!
Es fundamental apagar la impresora antes de realizar cualquier trabajo de mantenimiento en la impresora y sus electrónicos, incluidos los cables del cabezal, ya que dejar la impresora encendida durante estas tareas puede causar un cortocircuito, lo que provocará daños adicionales en los componentes electrónicos y riesgos de seguridad.
Al realizar mantenimiento o solución de problemas en la impresora, es posible que debas desmontar algunas partes, incluido el hotend. Este proceso puede exponer cables y componentes eléctricos que podrían causar un cortocircuito si entran en contacto entre sí o con otros componentes metálicos o electrónicos mientras la impresora está encendida. Esto puede dañar los componentes electrónicos de la impresora y causar más daños.
Por lo tanto, es esencial apagar la impresora y desconectarla de la fuente de alimentación antes de realizar cualquier trabajo de mantenimiento. Esto evitará cortocircuitos o daños en los componentes electrónicos de la impresora. Al hacerlo, evitarás daños potenciales en los componentes electrónicos de la impresora y garantizarás que el mantenimiento se realice de manera segura y efectiva.
Si tienes dudas o preguntas sobre este procedimiento, abre un nuevo ticket en nuestra Página de Soporte y haremos lo posible por responder rápidamente y brindarte la asistencia necesaria.
Pasos para retirar la vieja cama caliente
1. Retirar la placa PEI texturizada
Primero, retira la hoja de PEI texturizada de la cama caliente.
2. Retirar los tornillos de la cama caliente

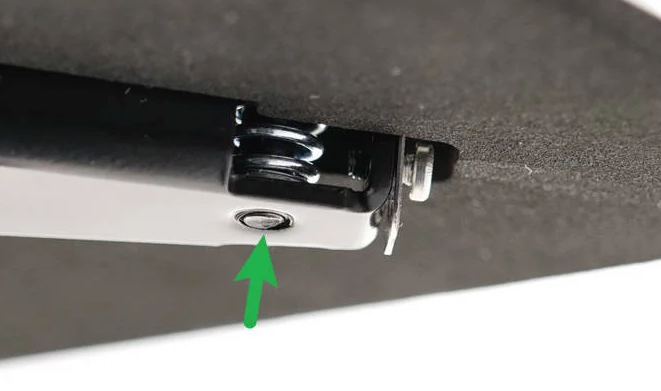

Comienza retirando los tres tornillos de tensión de la cama caliente.
Ten en cuenta que no hay tornillo en la esquina superior derecha de la cama caliente.

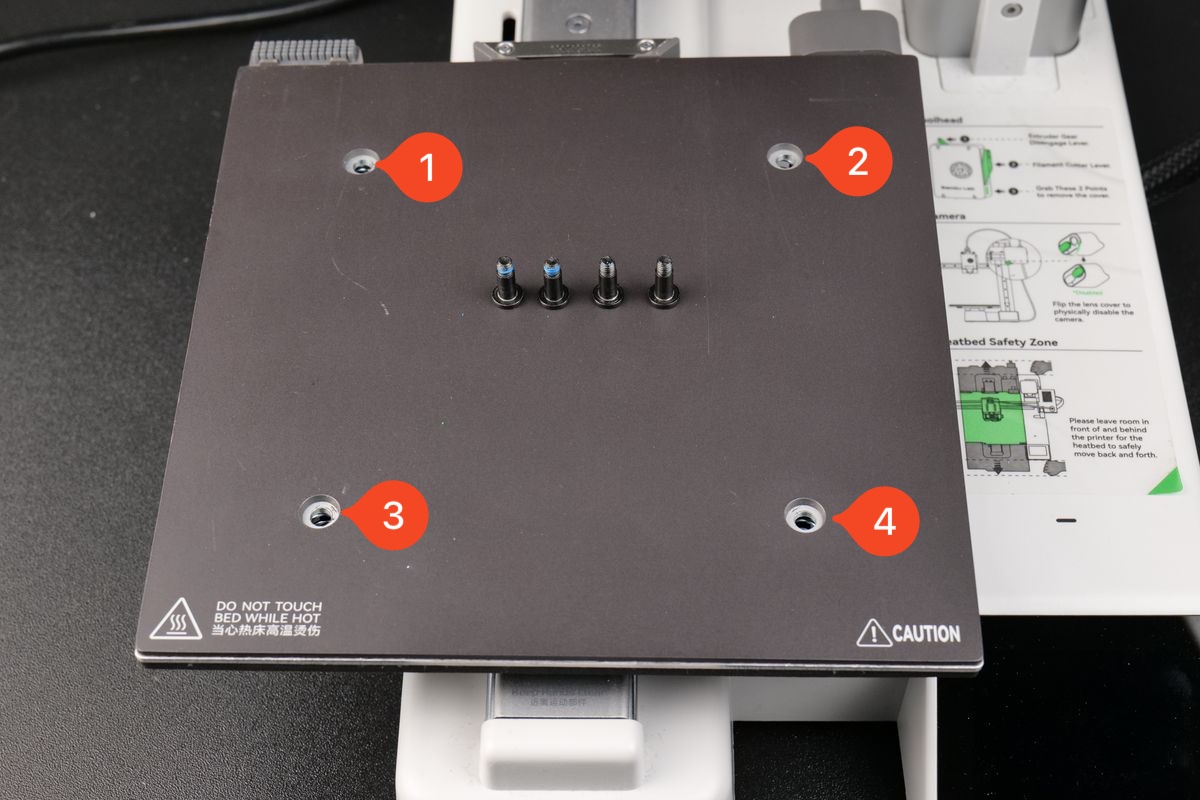

Una vez retirados los tornillos de tensión, puedes retirar los cuatro tornillos de la cama caliente.
3. Retirar la cubierta inferior de la impresora
Coloca la impresora de lado, con el pilar del eje Z enfrentado a la mesa.
Luego, retira los 16 tornillos que sujetan la cubierta inferior para acceder al ventilador de la placa MC.
Ten en cuenta que los tornillos 15 y 16 son diferentes, así que regístralos para cuando vuelvas a ensamblar la cubierta inferior.
Después de retirar los tornillos, retira suavemente la cubierta inferior de plástico.
Puedes comenzar desde la esquina superior derecha y trabajar suavemente alrededor de la impresora hasta que la cubierta se suelte.
4. Retirar la cubierta plástica de los cables
Retira cuidadosamente los tres tornillos que sujetan la cubierta plástica de los cables para acceder a los terminales de alimentación de la fuente de alimentación.
Ten en cuenta que el tornillo nº 3 está en el lateral.
5. Desconectar los cables de la cama caliente
Ahora puedes retirar los cables de la cama caliente.

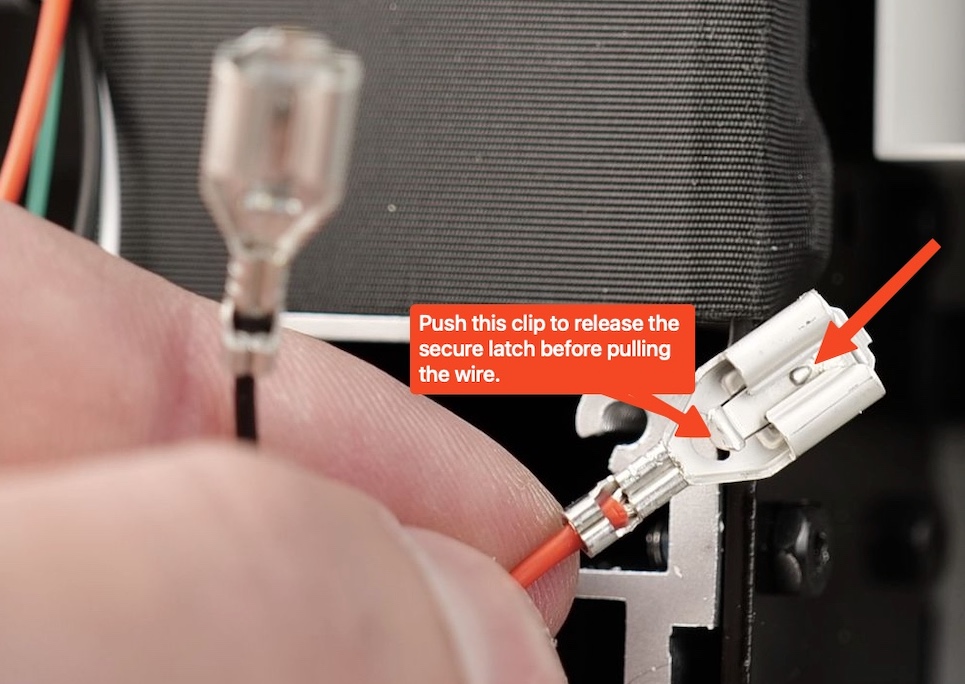

Los conectores tienen un clip metálico seguro para mantenerlos conectados, por lo que deberás presionar el pequeño clip metálico al extraer los cables.
Esta imagen muestra el conector con mayor detalle
6. Retirar el cable de la cama caliente de la impresora

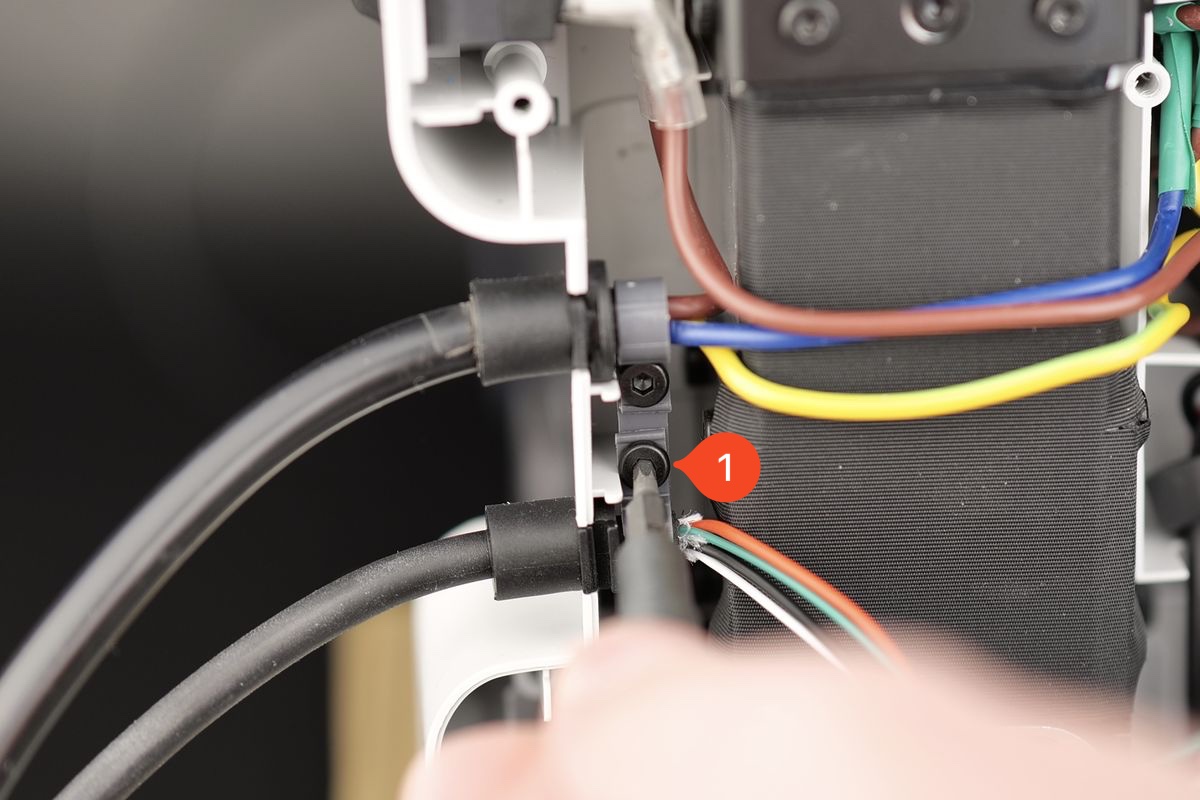

El cable de la cama caliente ahora puede liberarse de la impresora. Retira el tornillo que sujeta el soporte y retira el cable.

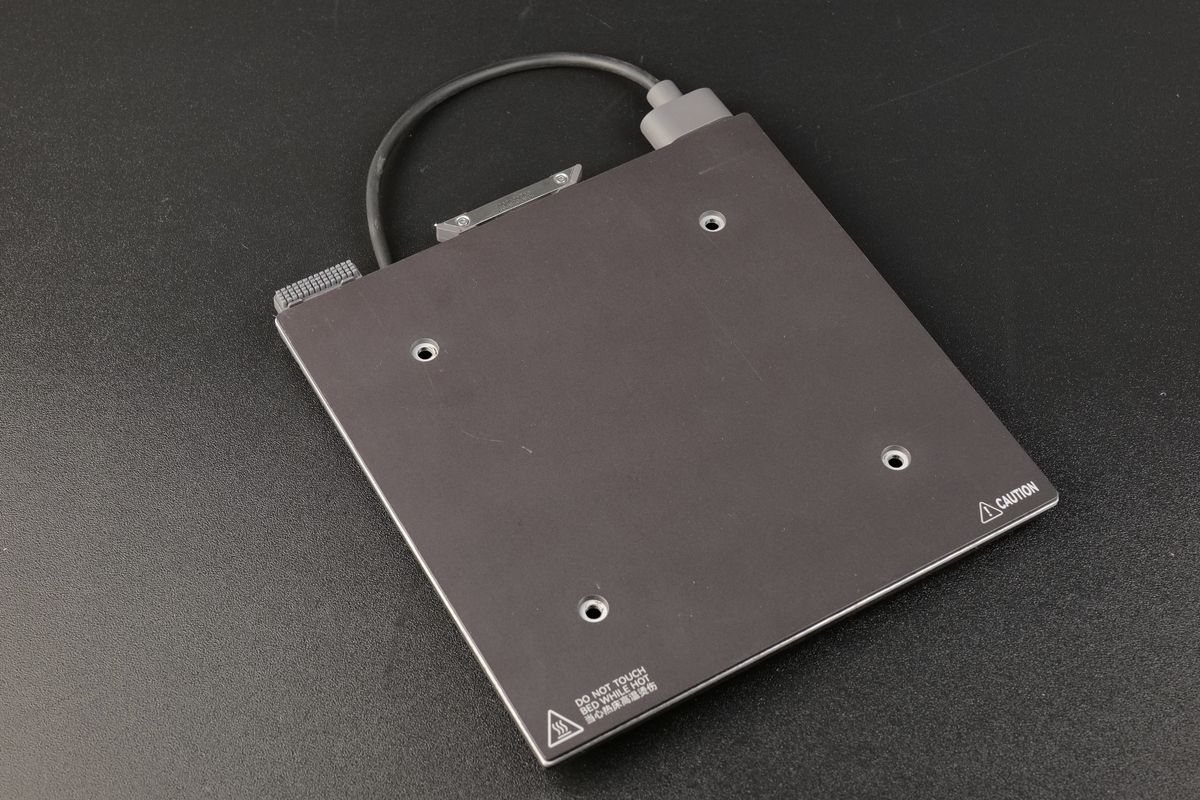

La cama caliente ha sido retirada.
Pasos para instalar la nueva cama caliente
1. Fijar el cable de la cama caliente a la impresora

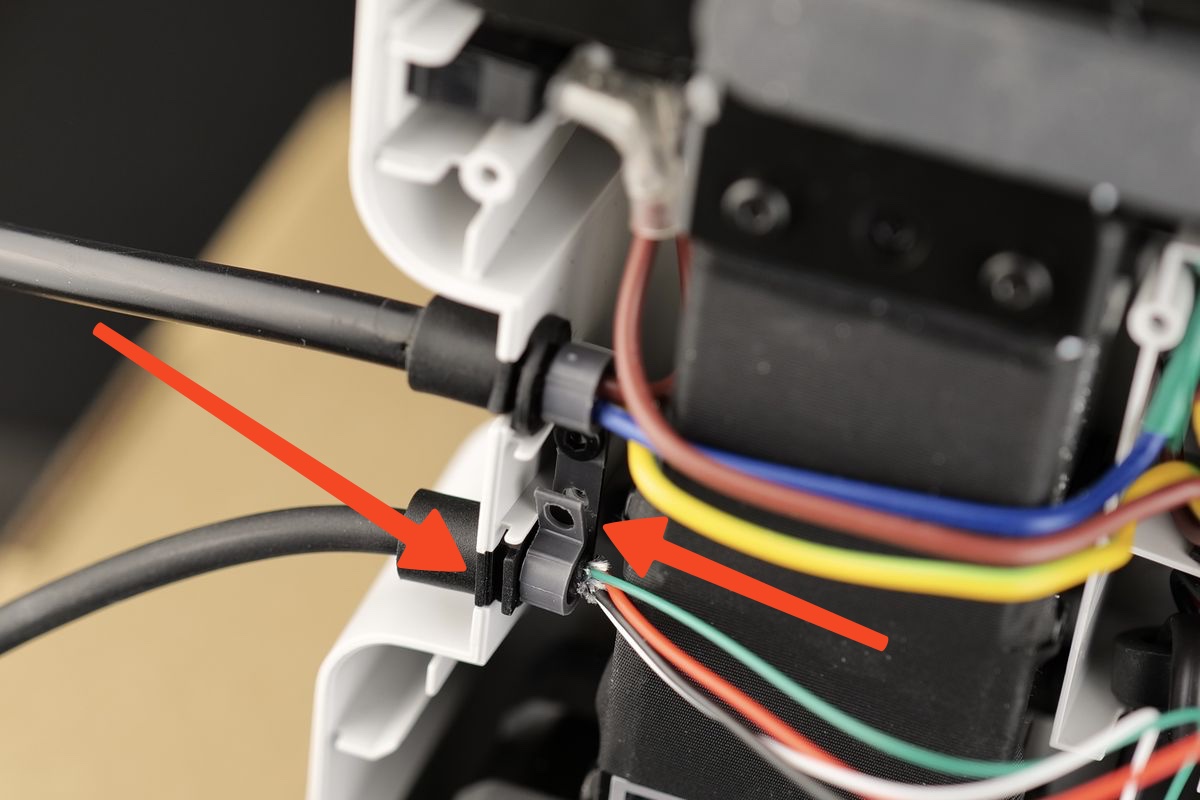

Ruta cuidadosamente el cable en el soporte, luego aprieta el tornillo asegurándote de no apretarlo excesivamente.
Asegúrate de que la sección plana del cable esté orientada hacia la base de la impresora, como se muestra en la imagen.
2. Reconectar los cables de la cama caliente
Reconecta el cable del termistor, luego instala cuidadosamente los cables rojo y negro en la placa base.
El cable negro está en la parte superior, mientras que el cable rojo está en la parte inferior.
No olvides colocar el aislamiento de goma sobre los conectores de los cables de la cama caliente
3. Instalar los tornillos que sujetan la cubierta plástica
Organiza los cables provenientes del cable de la cama caliente y del cable de alimentación como se muestra en la imagen, luego vuelve a colocar la cubierta plástica en la impresora utilizando los tres tornillos.
Estos tornillos se enroscarán en soportes plásticos. Evita apretarlos excesivamente, ya que podrías dañar los hilos plásticos.
4. Realizar gestión de cables
Antes de colocar de nuevo la cubierta inferior, asegúrate de que los cables de la placa MC estén correctamente orientados para no interferir con el ventilador de la placa MC, como se muestra en la imagen a continuación.
5. Instalar la cubierta posterior
Ahora puedes proceder a instalar la cubierta inferior de vuelta en la impresora.
Comienza apretando los tornillos 15 y 16 para asegurar que el cableado lateral quede correctamente posicionado.
Luego, instala los tornillos restantes, asegurándote de no apretarlos excesivamente.
6. Instalar la cama caliente y los tornillos
Completa la instalación colocando la cama caliente en su posición, luego instala los cuatro tornillos de la cama caliente.
Asegúrate de que el cable de la cama caliente no tenga torsiones antes de instalar los tornillos, para evitar tener que desmontarla nuevamente.
Aprieta los tornillos hasta que queden alineados con la base de la carrocería de la cama caliente, luego instala los tornillos de bloqueo.
Verificar la funcionalidad
Para asegurar que todo funcione como se espera, enciende la impresora y verifica que la temperatura de la cama caliente se muestre, y que el calentamiento funcione correctamente.
Esto confirma que la instalación fue correcta.
Paso de calibración después de la operación
Sigue el artículo de la wiki A1 mini Bed Tramming para nivelar la cama, luego realiza una calibración completa.
Este paso es importante para garantizar una superficie de impresión plana.
Problemas potenciales y soluciones
Si encuentras problemas durante la instalación de una nueva cama caliente, revisa los problemas y soluciones enumerados a continuación:
La temperatura de la cama caliente no se reporta / muestra 0°C
Verifica los cables de la cama caliente mostrados en Paso 2: Reconectar los cables de la cama caliente, y confirma que el conector de los cables verde y blanco esté insertado completamente en la placa base.
La cama caliente no se calienta
Verifica los cables de la cama caliente mostrados en Paso 2: Reconectar los cables de la cama caliente, y confirma que los cables rojo y negro estén insertados completamente en la placa base.
La primera capa es inconsistente / Problemas con la primera capa
Confirma que los tornillos del ensamblaje de calentamiento del hotend estén apretados, y que el nivelado de la cama esté habilitado antes de iniciar la impresión.
Este artículo de la wiki explica qué verificar y cómo resolver el problema.
