En esta guía se mostrará el proceso de reemplazar la hoja del cortador de filamento en el A1 mini, e instalar una nueva.
Tenga en cuenta que esta guía también se aplica a la impresora 3D A1.
¿Cuándo utilizar?
Esta guía debe utilizarse si hay problemas con el corte del filamento, o cuando la hoja del cortador de filamento se desafilada. La afilada de la hoja puede deteriorarse con el tiempo.
Recomendamos reemplazar el cortador de filamento cada 10-15 bobinas de filamento utilizadas (o antes) para garantizar que el rendimiento de corte no se vea afectado.
Hemos observado que después de aproximadamente 5.000-7.000 cortes de filamento, la hoja del cortador de filamento puede desafilarse, aunque la hoja podría no deformarse como se muestra en la imagen siguiente.
Si experimenta problemas con las retracciones de filamento del AMS, recomendamos reemplazar la hoja para obtener los mejores resultados. Si la hoja está afilada, el filamento se cortará de forma limpia y no debería causar problemas durante el funcionamiento.
Ejemplo de hoja del cortador de filamento desgastada/dañada.
Problemas comunes causados por la necesidad de reemplazar el cortador de filamento A1:
- Desplazamientos de capa cuando el cabezal intenta cortar el filamento
- El corte del filamento no es limpio, lo que provoca problemas de retracción del AMS
- Hay daños visibles en la hoja del cortador de filamento debido al desgaste
- Recomendado por el Soporte al Cliente de Bambu Lab
Herramientas y materiales necesarios

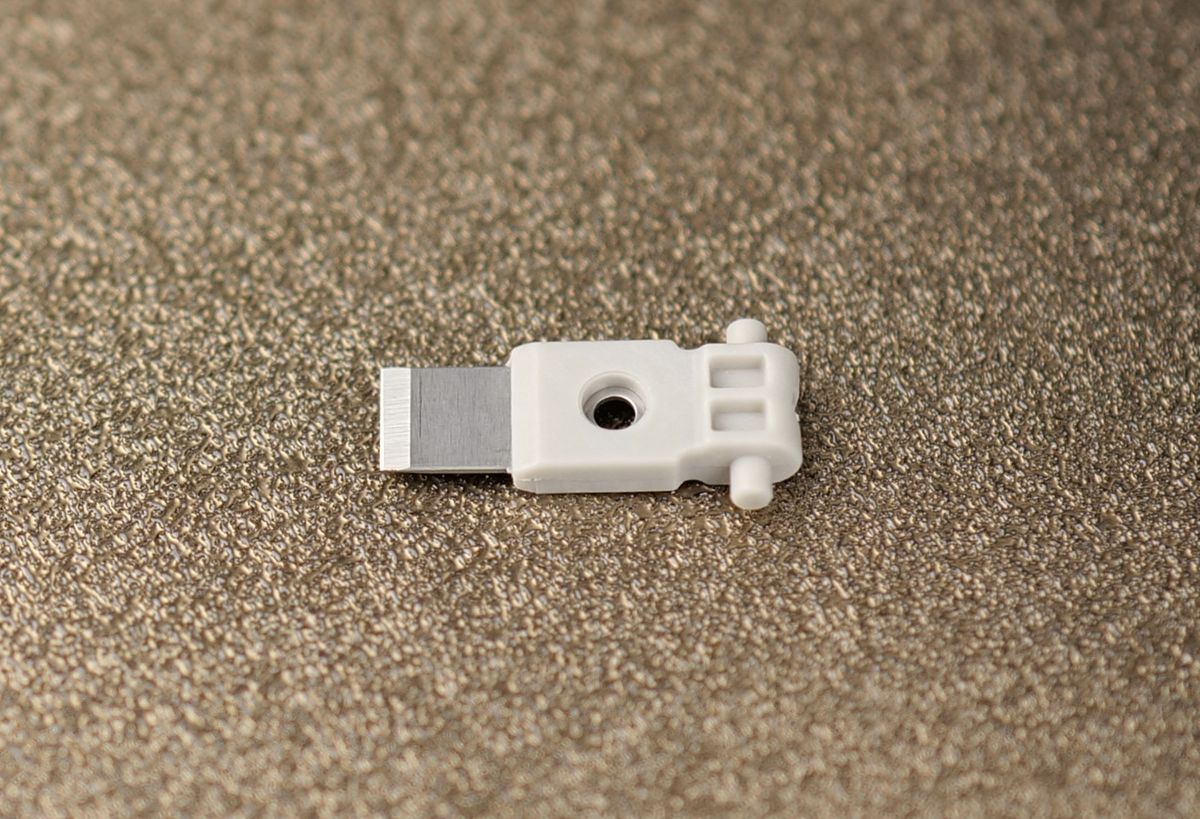

- Cortador de filamento Bambu Lab para serie A1 (reservas incluidas en la caja al comprar)
- Llave Allen H2.0
- 5 minutos de su tiempo
Advertencia de seguridad
¡IMPORTANTE!
Es fundamental apagar la impresora antes de realizar cualquier trabajo de mantenimiento en la impresora y sus electrónicos, incluidos los cables del cabezal, ya que dejar la impresora encendida durante estas tareas puede causar un cortocircuito, lo que puede provocar daños adicionales en los componentes electrónicos y riesgos de seguridad.
Al realizar mantenimiento o solución de problemas en la impresora, es posible que deba desmontar algunas partes, incluido el hotend. Este proceso puede exponer cables y componentes eléctricos que podrían cortocircuitar si entran en contacto entre sí o con otros componentes metálicos o electrónicos mientras la impresora sigue encendida. Esto puede dañar los componentes electrónicos de la impresora y causar más daños.
Por lo tanto, es esencial apagar la impresora y desconectarla de la fuente de alimentación antes de realizar cualquier trabajo de mantenimiento. Esto evitará cortocircuitos o daños en los componentes electrónicos de la impresora. Al hacerlo, podrá evitar daños potenciales en los componentes electrónicos de la impresora y garantizar que el trabajo de mantenimiento se realice de forma segura y efectiva.
Si tiene alguna preocupación o pregunta sobre la ejecución de esta guía, abra un nuevo ticket en nuestra Página de Soporte y haremos lo posible por responderle con rapidez y brindarle la asistencia que necesite.
Pasos para retirar la vieja hoja del cortador de filamento
1. Retire la cubierta frontal del cabezal
El primer paso para reemplazar la hoja del cortador de filamento en el A1 es retirar la cubierta frontal del cabezal. Agarre la base de la cubierta frontal y tire suavemente hacia usted.
Los clips que mantienen la cubierta en su lugar se liberarán, permitiéndole retirar la cubierta frontal.
2. Suelte la palanca del cortador de filamento
El siguiente paso es soltar la palanca del cortador de filamento. Para hacerlo, comience sujetando el cortador de filamento para facilitar la retirada del único tornillo que lo mantiene en su lugar.
Mantenga presionada la palanca hasta que el tornillo esté completamente retirado, luego suéltelo suavemente.

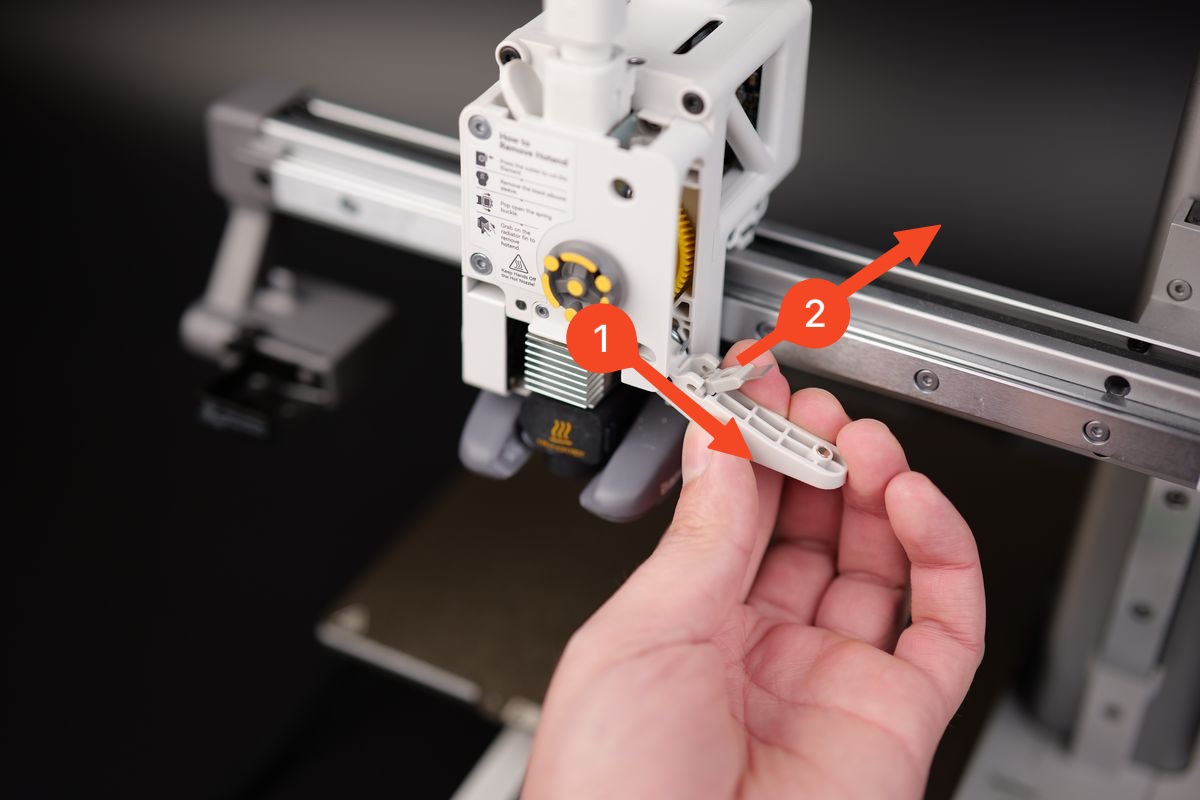

3. Retire la hoja del cortador de filamento
El paso final es retirar la hoja del cortador de filamento de la palanca.
Comience empujando suavemente la hoja en la dirección indicada en la imagen siguiente, luego retírela hacia arriba.
Importante! La hoja tiene esquinas afiladas y existe riesgo de cortarse. Proceda con precaución!
Opcional - Limpie el piñón metálico del extrusor
También recomendamos limpiar el piñón metálico del extrusor y el piñón amarillo antes de proceder con la instalación del nuevo cortador de filamento.
Con el tiempo, pequeños residuos de filamento pueden quedar atrapados en los piñones del extrusor, y limpiarlos en este momento garantizará un funcionamiento suave en el futuro.
Se puede utilizar un aerosol de aire comprimido para eliminar cualquier residuo que pueda estar presente dentro del extrusor y alrededor de los piñones.
Pasos para instalar la nueva hoja del cortador de filamento
1. Instale la nueva hoja del cortador de filamento
Instalar la nueva hoja del cortador de filamento es sencillo. Alinee simplemente la hoja con el cortador para encajarla en su lugar.
Luego, empuje suavemente en la dirección mostrada en la imagen siguiente, para encajarla.
2. Bloquee la palanca del cortador de filamento en su lugar
Con la hoja instalada en la palanca, podemos bloquear el cortador de filamento en su lugar.
Primero, alinee la hoja con el agujero del extrusor donde la hoja deslizará.
A continuación, presione la palanca del cortador de filamento y manténgala en su lugar mientras vuelve a instalar el tornillo.
Asegúrese de no apretar excesivamente el tornillo, para evitar dañar los hilos plásticos.
3. Instale la cubierta frontal del cabezal
Ahora puede reinstalar la cubierta frontal del cabezal. Simplemente fíjela en la parte superior del cabezal alineando los clips, luego presione suavemente en el lado inferior.
Escuchará los clics cuando la instalación esté completa.
4. Verifique la funcionalidad
Para asegurarse de que todo funcione como se espera, presione la palanca del cortador de filamento varias veces y asegúrese de que el movimiento sea suave y la palanca regrese a su posición inicial.
Esto garantizará un funcionamiento suave durante el uso.
Notas finales
Esperamos que la guía detallada proporcionada haya sido útil e informativa.
Para garantizar una ejecución segura y efectiva, si tiene alguna preocupación o pregunta sobre el proceso descrito en este artículo, recomendamos presentar un ticket técnico relacionado con su problema.
Incluya una imagen o video que ilustre el problema, así como cualquier información adicional relacionada con su consulta.
