A1 mini Ajuste de Tensión de Correas

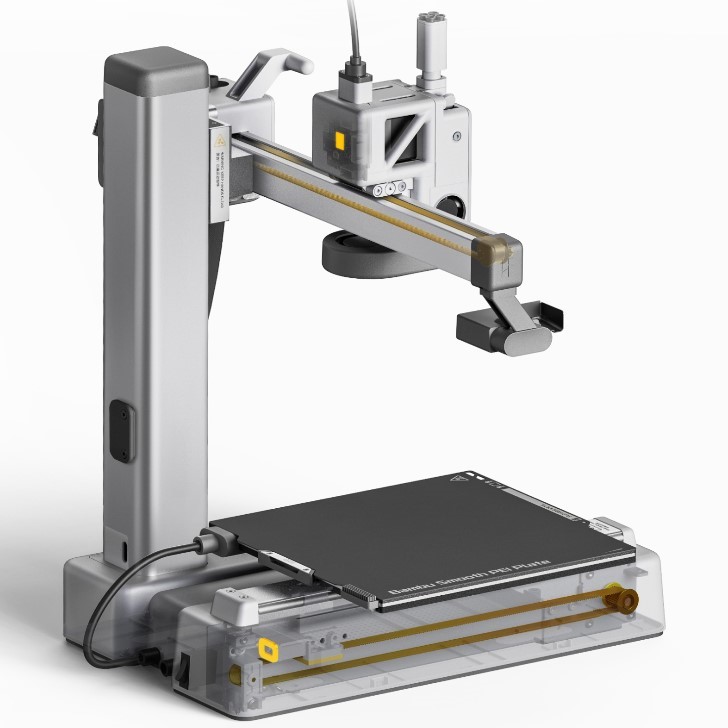

Existen 2 correas de timing en la impresora A1 mini, que son componentes de transmisión que permiten que el cabezal (X), la cama caliente (Y) y el eje X (Z) se muevan en la dirección establecida. El ajuste oportuno de las correas es una garantía esencial para la calidad de impresión.
Durante el proceso de calibración, la A1 mini realiza un escaneo de frecuencia para determinar si las correas necesitan ser reajustadas. Si es necesario, aparecerá un aviso relevante; siga las instrucciones para ajustar las correas correspondientes.
Los ejes X/Y/Z de la impresora determinan las coordenadas del punto cero del cabezal en el espacio tridimensional al detectar los límites de cada eje. Si durante el proceso de homing la posición varía significativamente o hay pérdidas frecuentes de pasos, es recomendable ajustar la tensión de las correas de timing.
Herramientas requeridas
- Llave Allen H2.0
- 15 minutos
Advertencia de seguridad
Importante!
Es crucial apagar la impresora antes de realizar cualquier trabajo de mantenimiento, incluido el trabajo en los cables electrónicos y del cabezal. Realizar tareas con la impresora encendida puede provocar un cortocircuito, causando daño electrónico y riesgos de seguridad.
Durante el mantenimiento o solución de problemas, es posible que deba desmontar partes, incluido el hotend. Esto expone cables y componentes eléctricos que podrían cortocircuitarse si entran en contacto entre sí, con otros metales o componentes electrónicos mientras la impresora sigue encendida. Esto puede causar daños en la electrónica de la impresora y problemas adicionales.
Por lo tanto, es crucial apagar la impresora y desconectarla de la fuente de alimentación antes de realizar cualquier mantenimiento. Esto evita cortocircuitos o daños en la electrónica de la impresora, asegurando un mantenimiento seguro y efectivo.
Para cualquier duda o pregunta sobre la ejecución de esta guía, por favor abrir un nuevo ticket en nuestra Página de Soporte y haremos lo posible por responder con prontitud y brindar la asistencia necesaria.
Ajuste de Tensión de la Correa X
Ubicación del tornillo de tensado

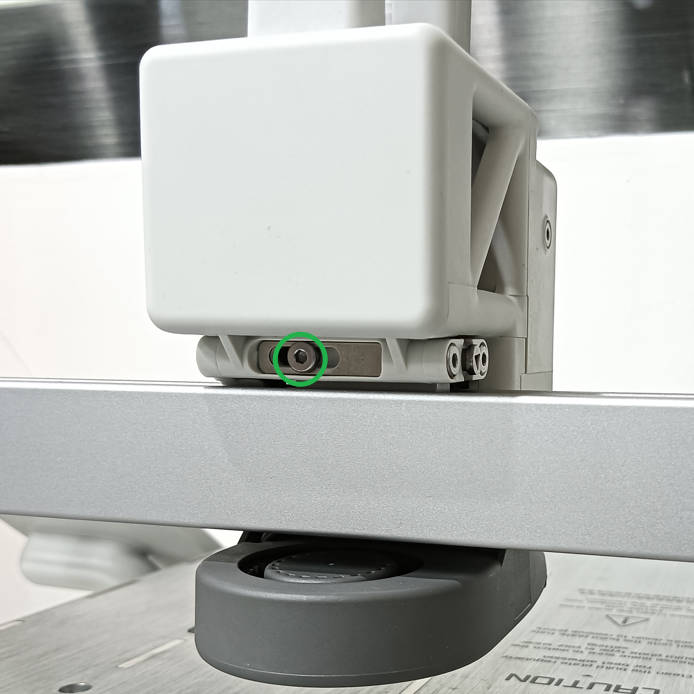

La posición de tensado de la correa X se encuentra en la parte trasera del cabezal, como se muestra en la siguiente figura.
Guía de operación
- Oprima la impresora para elevar el eje X a la posición media del eje Z, evitando rayar la cama caliente al mover el cabezal;
- Afloje el tornillo de tensado con una llave Allen H2.0 un giro (no afloje completamente), y mueva el cabezal hacia adelante y hacia atrás a lo largo del eje X 3~4 veces manualmente, luego retensar el tornillo de tensado.
Ajuste de Tensión de la Correa Y
Ubicación de los tornillos de tensado
Los tornillos de tensado de la correa del eje Y se encuentran en la parte frontal de la base inferior, cubiertos por una pequeña tapa que debe retirarse primero.
Guía de operación

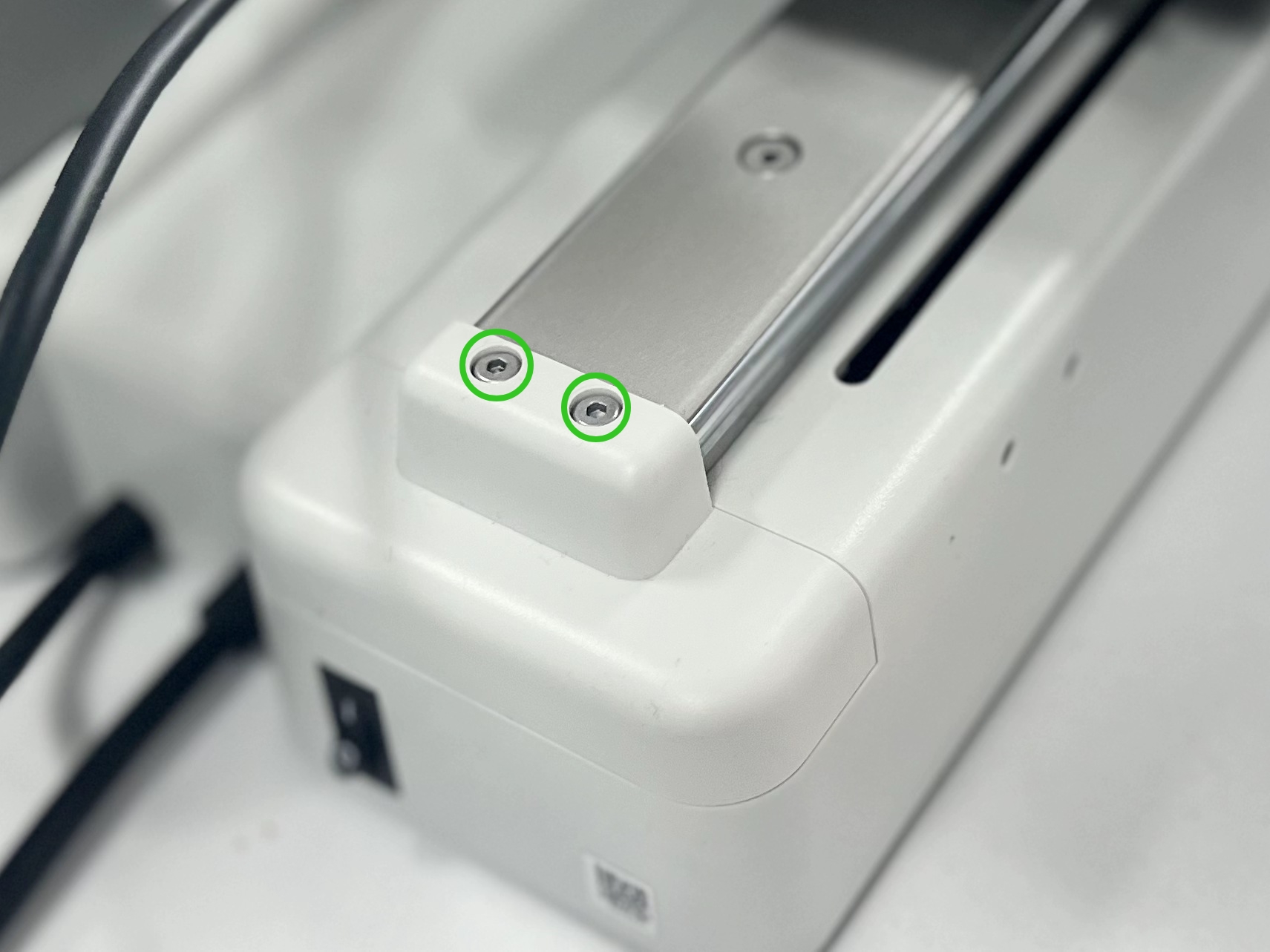

- Retire 2 tornillos y quite la tapa trasera del eje Y.
- Afloje el tornillo de tensado (el que aparece en el círculo verde a continuación). Empuje el bloque de tensado Y y vuelva a bloquear el tornillo de tensado.
Calibración
Después de ajustar ambas correas X e Y, abra la impresora, seleccione Compensación de Vibración en el menú Calibración para completar el proceso de calibración.

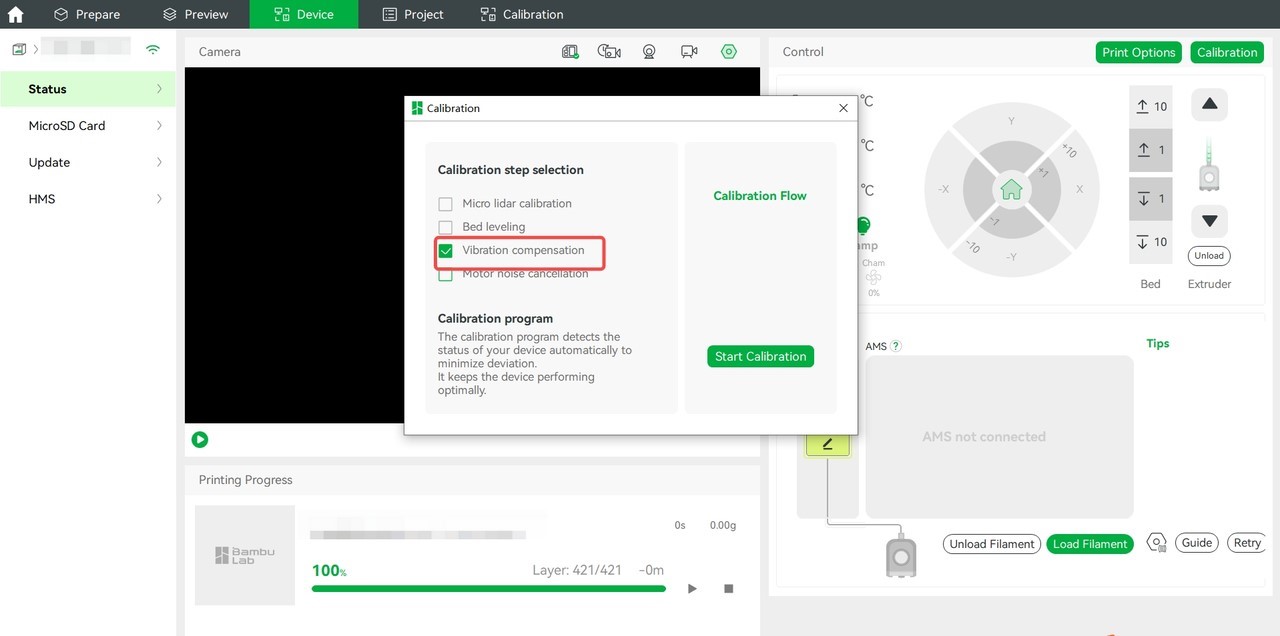

Además, todas las series de impresoras Bambu pueden calibrarse a través de Bambu Studio.
Notas Finales
Esperamos que la guía detallada proporcionada haya sido útil e informativa.
Si esta guía no resuelve su problema, por favor envíe un ticket técnico, responderemos sus preguntas y brindaremos asistencia.
Si tiene sugerencias o comentarios sobre esta Wiki, por favor deje un mensaje en el área de comentarios. ¡Gracias por su apoyo y atención!
