Consejos para el embalaje
El embalaje adecuado es la forma más efectiva de evitar daños durante el transporte, ya que garantiza la seguridad de sus productos y minimiza pérdidas económicas innecesarias.
Para asegurar que su equipo permanezca seguro durante el transporte, le recordamos amablemente que:
- Verifique que todos los tornillos estén apretados, para asegurar los componentes internos.
- Verifique que toda la espuma de protección esté colocada correctamente, para proteger completamente el equipo.
Guía en video
https://public-cdn.bblmw.com/wiki/A1/A1-combo-packing-guide-new-EN.mp4
Pasos de operación
Apague la alimentación y enrolle el cable
Paso 1. Apague la impresora y desconecte el cable de alimentación.
Paso 2. Presione la parte inferior del conector de cable para desconectar el cable de 4 pines del AMS Lite.
Paso 3. Instale la tapa del conector de alimentación, enrolle el cable de alimentación y fíjelo con una banda elástica.
Retire el tubo PTFE
Paso 1. Presione la interfaz del tubo PTFE del cabezal marcada en verde en la figura siguiente (se recomienda usar pinzas) y extraiga los cuatro tubos PTFE.
Paso 2. Presione la interfaz del tubo PTFE en las dos unidades de alimentación para retirar el tubo PTFE.
Desarme del AMS Lite
Paso 1. Sostenga las garras de la bobina, extraiga los soportes giratorios del AMS Lite y colóquelos nuevamente en la caja de espuma.
Paso 2. Retire los cuatro tornillos que conectan el cuerpo del AMS Lite y el soporte, y fije el cable.
Paso 3. Retire el cuerpo del AMS Lite y colóquelo nuevamente en la caja de espuma.
Paso 4. Coloque la caja de espuma con los soportes giratorios en el embalaje del cuerpo del AMS Lite y fije el cuerpo del AMS Lite con tiras de cable.
Fije el eje Z, el cabezal y el eje X
Paso 1. Mueva el cabezal hacia la izquierda extrema, retire el limpiador de purga, coloque cartón contra el cabezal y fíjelo con una tira de cable.
Paso 2. Envuelva el eje X con cartón y fije el cable y el cartón con tiras de cable.
Paso 3. Instale el limitador del eje Z, alinee las posiciones de los tornillos del limitador del eje Z y apriete los cuatro tornillos.
Retire la caja de cables y el marco de la impresora

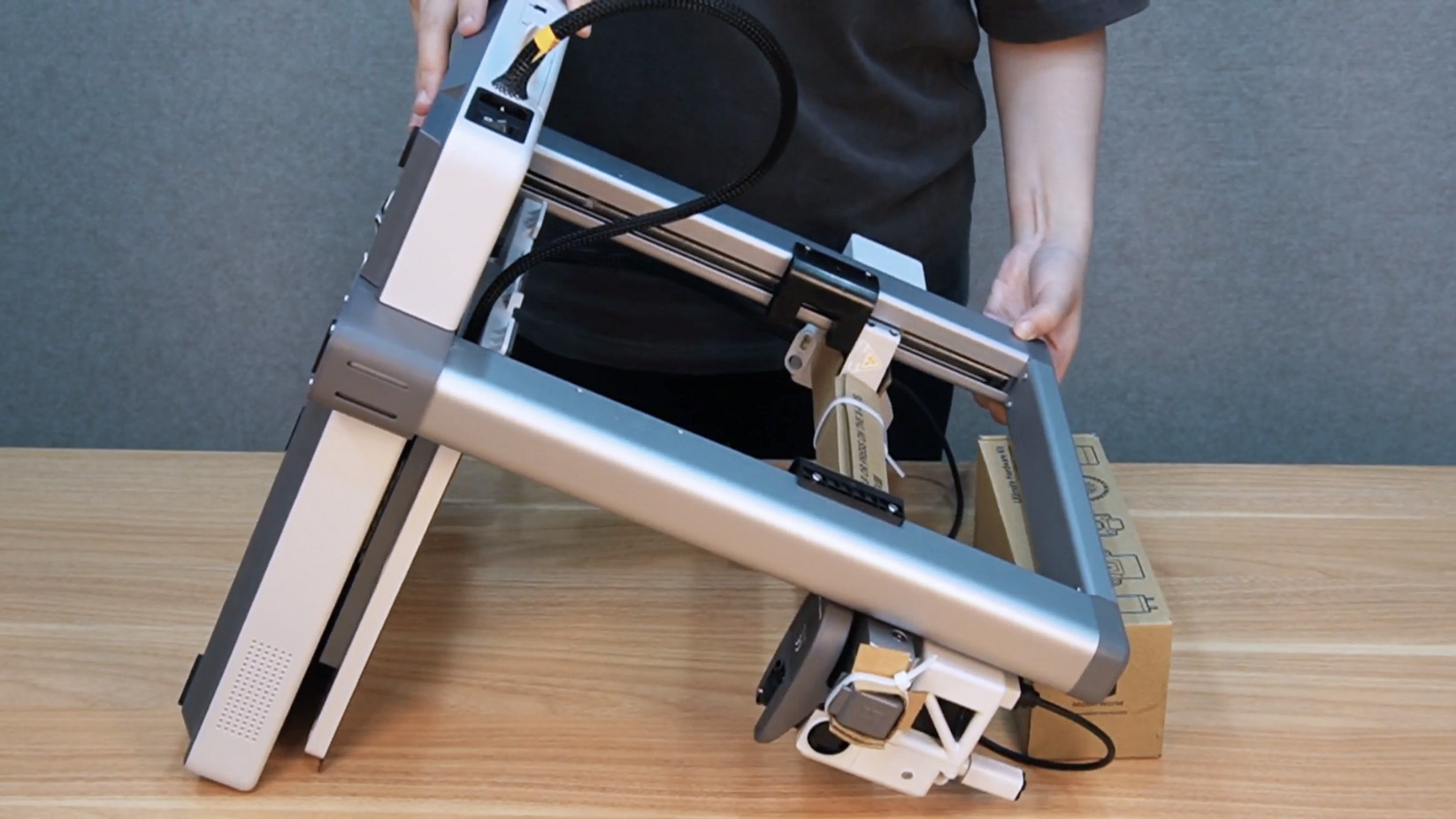

Paso 1. Coloque la impresora plana.
NOTA: El marco de la impresora debe elevarse para evitar dañar el cabezal.
Paso 2. Afloje los tornillos preinstalados de la caja de cables en la ubicación indicada y desconecte los 3 conectores.
Paso 3. Empuje la caja de cables hacia abajo, desconecte los cables Type-C de los conectores y retire la caja de cables.
Paso 4. Coloque la impresora plana, retire la placa de impresión, empuje la cama caliente hacia la parte delantera de la impresora y retire la cubierta de la guía lineal del eje Y debajo de la cama caliente.
Paso 5. Retire todos los tornillos marcados en verde, empuje la cama caliente hacia la parte trasera de la impresora y retire los cuatro tornillos marcados en verde restantes.
Paso 6. Vuelva a instalar la cubierta de la guía lineal del eje Y, levante la base de la impresora y inclínela ligeramente, luego separe la base del marco de la impresora y retirela.
Paso 7. Abra la ranura de cables, retire el cable amarillo y use cinta para fijar la caja de cables al marco de la impresora.
Fije la cama caliente
Paso 1. Coloque la espuma protectora de la cama caliente, fíjela con tiras de cable y corte las tiras de cable sobrantes.
Paso 2. Coloque la base de la impresora nuevamente en la caja de espuma.
Paso 3. Coloque la placa de impresión y el limpiador de purga nuevamente en el embalaje y fíjelos con cinta.
Embalaje

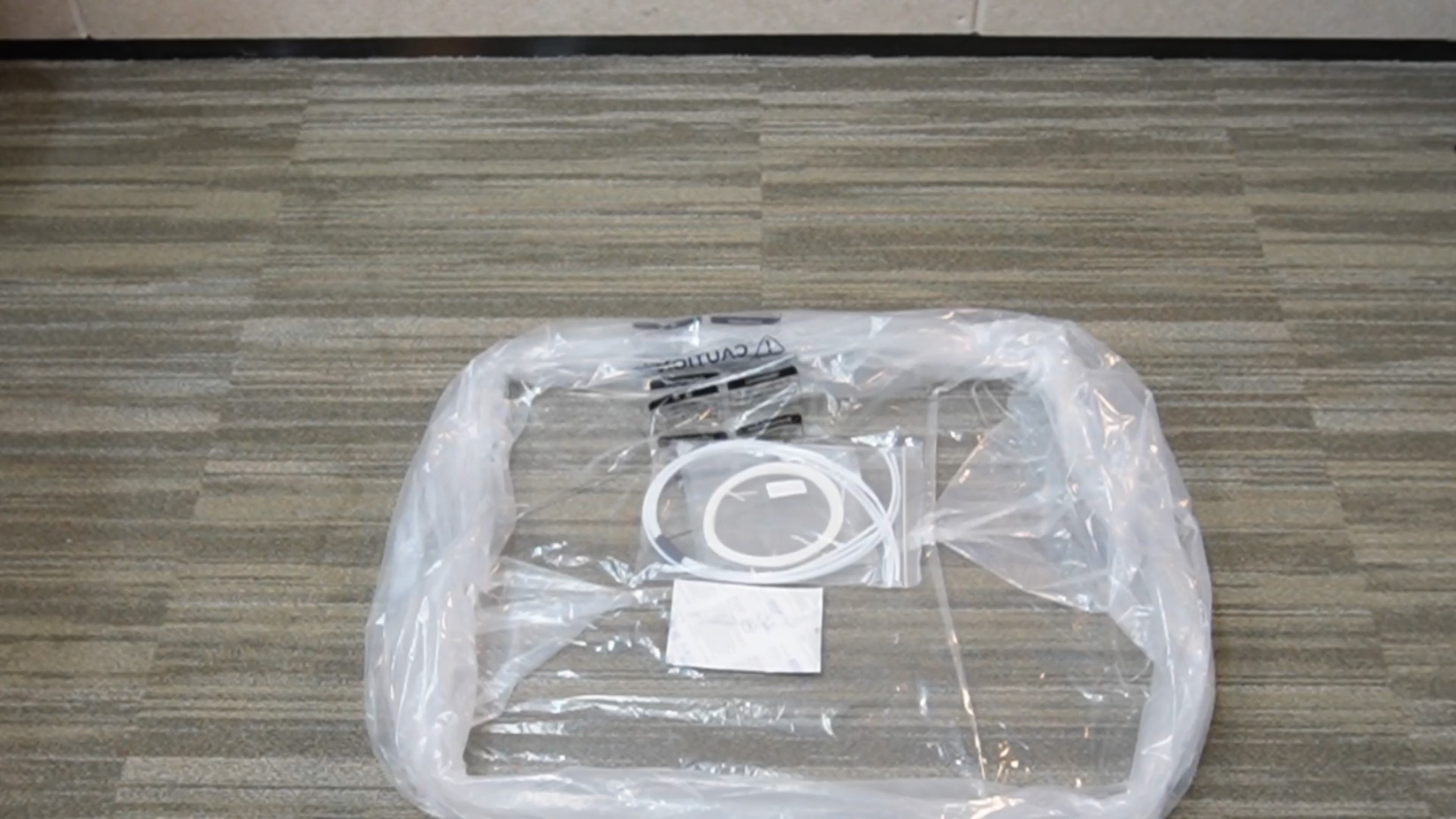

Paso 1. Coloque la bolsa impermeable en el suelo, ponga los accesorios y tornillos retirados anteriormente en bolsas de embalaje y colóquelos en la parte inferior.
Paso 2. Coloque la base de la impresora en la bolsa y coloque el cable de alimentación en la ranura de espuma lateral.

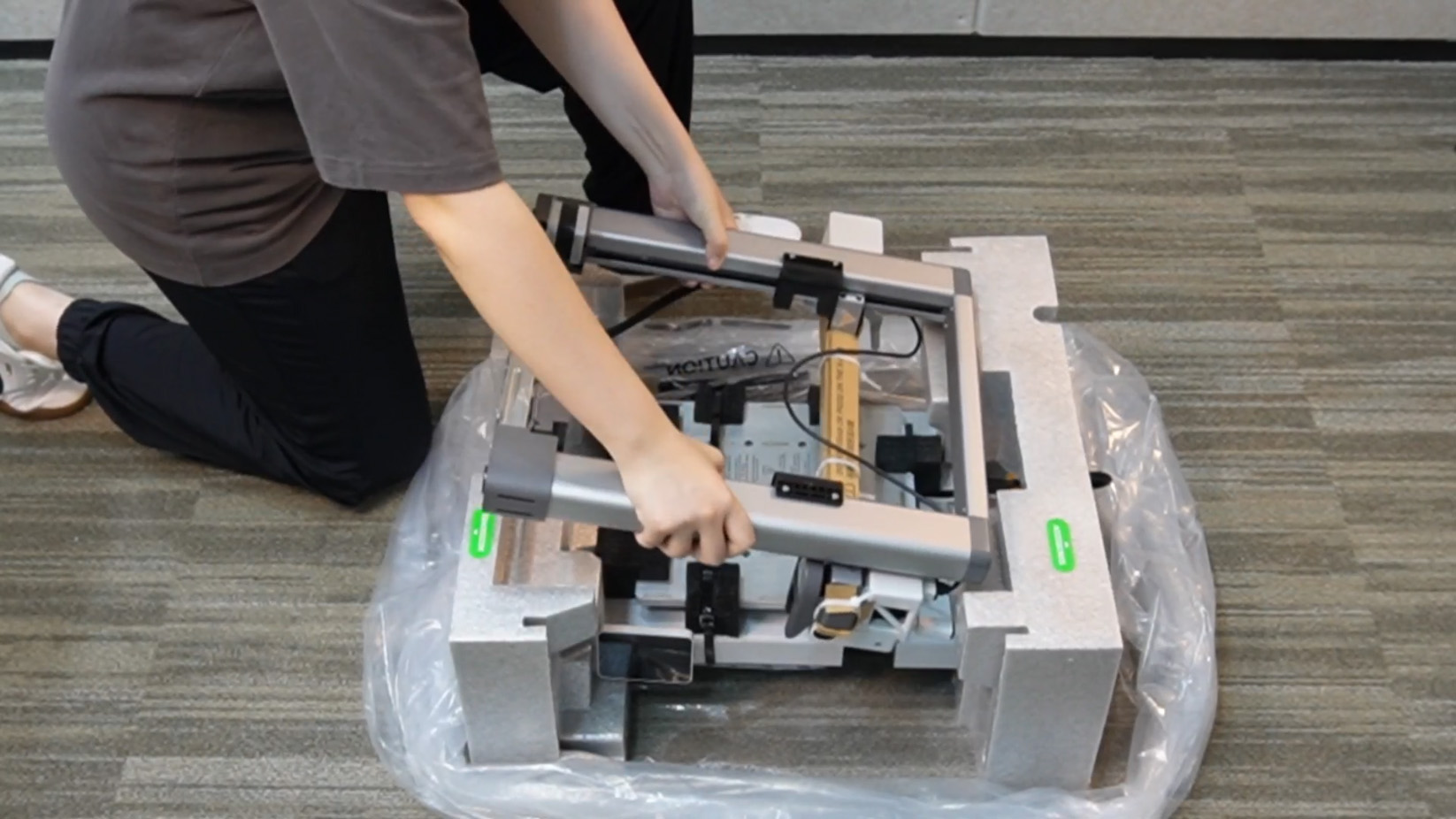

Paso 3. Coloque el marco de la impresora.
Paso 4. Coloque dos piezas de cartón a la izquierda y derecha, con el soporte de bobina fijado en una de ellas.
Paso 5. Colocar el AMS Lite, ajustar la posición de los componentes, colocar la base del AMS Lite boca abajo y cubrirla con el cartón con la placa de impresión adherida.
Paso 6. Doblar la bolsa impermeable, levantarla y colocarla en la caja de embalaje, y sellar la caja con cinta.
Notas finales
Esperamos que la guía detallada proporcionada haya sido útil e informativa. Si esta guía no resuelve su problema, *por favor presente un *ticket de soporte**. Responderemos sus preguntas y brindaremos asistencia. Si tiene sugerencias o comentarios sobre esta Wiki, por favor deje un mensaje en el área de comentarios. ¡Gracias por su apoyo y atención!
