Consejos para el empaque
El empaque adecuado es la forma más efectiva de evitar daños durante el transporte, ya que garantiza la seguridad de sus productos y minimiza pérdidas económicas innecesarias.
Para asegurar que su equipo permanezca seguro durante el transporte, le recordamos amablemente que:
- Verifique que todos los tornillos estén apretados, para asegurar los componentes internos.
- Verifique que toda la espuma de amortiguación esté colocada correctamente, para proteger completamente el equipo.
Guía de video
Visite YouTube para ver nuestro video de guía de empaque para la impresora A1.
Operación de desmontaje paso a paso
Paso 1: Retire el carrete de filamento del soporte externo
Descargue manualmente el filamento del tubo PTFE, inserte el extremo del filamento en el agujero del carrete y retire el carrete del soporte.
Paso 2: Retire los tubos PTFE de la impresora y desconecte la fuente de alimentación
- Retire el organizador de cables que fija el tubo PTFE y el cable de conexión del cabezal.
- Presione el conector de entrada del filamento del cabezal (con pinzas en el video) y presione el conector de filamento en el soporte del carrete para desconectar el tubo PTFE.
- Presione el botón de interruptor para apagar la impresora y desconectar el cable de alimentación.
Paso 3: Retire el limpiador de purga, quite la placa de impresión, doble la pantalla y desmonte el soporte para carrete
- Retire un tornillo M3-12 ubicado debajo del limpiador de purga y deslice el limpiador de purga hacia atrás fuera de la ranura del capuchón del eje X.
- Retire la placa de impresión de la cama caliente y gire la pantalla de visualización del lado derecho de la impresora hacia atrás para doblarla.
- Abra la bisagra de fijación del soporte del carrete y retire el soporte del eje del marco de gantry.
Paso 4: Desmonte la caja de cables y desconecte los tres conectores

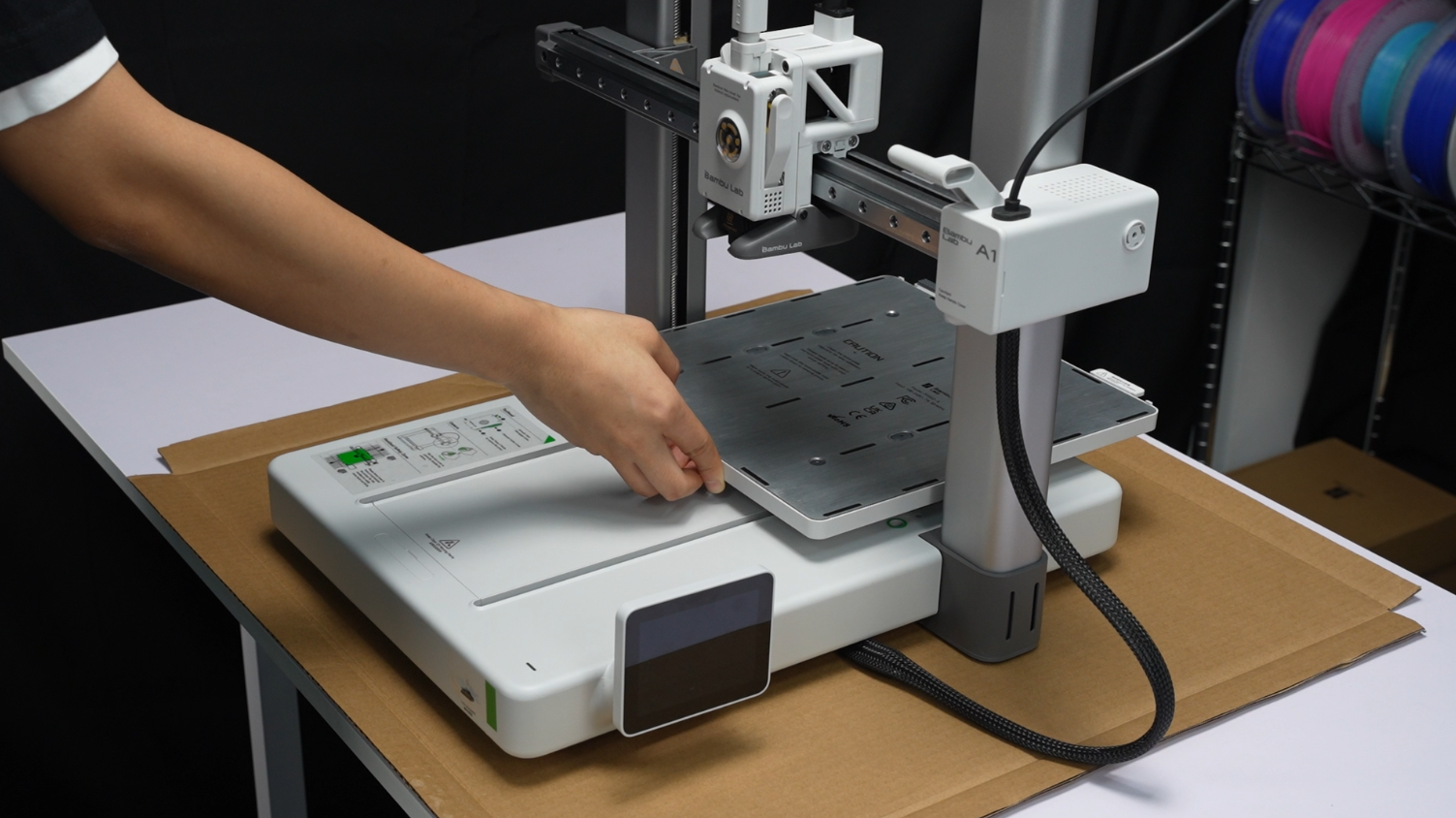

- Empuje la cama caliente hacia el otro extremo de la pantalla.
- Gire la A1 90 grados hacia atrás y colóquela boca abajo en el borde de la mesa (se recomienda cubrir la mesa con una tablilla para proteger la impresora), con la base de la impresora orientada hacia usted, para proceder con la retirada de la caja de cables.
Nota: Antes de continuar con los siguientes pasos, asegúrese de que la impresora esté estable sobre la mesa y sostenga la base de la impresora con sus manos.
- Afloje los tornillos preinstalados en la caja de cables en las posiciones indicadas y desconecte los tres conectores de los motores.
- Después de bajar la caja de cables, retire el conector Type-C; abra suavemente la ranura de la tarjeta de cable amarilla y desmonte la caja de cables.
Nota: Si encuentra dificultades durante el proceso, consulte las instrucciones de operación en el video de desempaque. Puede usar una llave Allen H1.5 para abrir la ranura del cable y evitar dañar sus uñas.
- Envuelva la caja de cables en una bolsa autoadhesiva.
Paso 5: Retire los 12 tornillos fijos entre la base de la impresora y el marco de gantry
La ubicación de los tornillos fijos entre la base de la impresora y el marco de gantry (se requieren retirar un total de 12 tornillos) se muestra en el diagrama siguiente.
- Empuje la cama caliente hasta el extremo en la dirección de la pantalla y retire la cubierta de la guía del eje Y.
- Retire los 12 tornillos, durante los cuales es posible que deba empujar la cama caliente una vez para localizar las posiciones de los últimos 2 tornillos.
- Empuje la cama caliente hasta el extremo en la dirección de la pantalla y luego deslice la cubierta de la guía del eje Y de vuelta a su posición.
Paso 6: Fije el cabezal con correas y instale espuma y cartón protector
- Mueva el cabezal hasta el extremo de la guía del eje X; instale el cartón protector para el cabezal; y fije el cabezal y el marco de gantry con correas.
- Instale el cartón protector para la guía del eje X; y fíjelo con correas.
- Coloque la espuma de amortiguación en los lados internos del marco de gantry y fíjela respectivamente con correas.
Si su impresora tiene un limitador de eje Z, alínelo con los agujeros de tornillo e instale el limitador.
- Fije el cable de conexión, el cabezal y el marco de gantry con correas.
Paso 7: Separe el marco de gantry de la base de la impresora
Levante la base de la impresora y inclínela ligeramente para separarla del marco de gantry.
Paso 8: Apriete los cuatro tornillos de la cama caliente para evitar daños en la unidad de cama calentada durante el transporte.

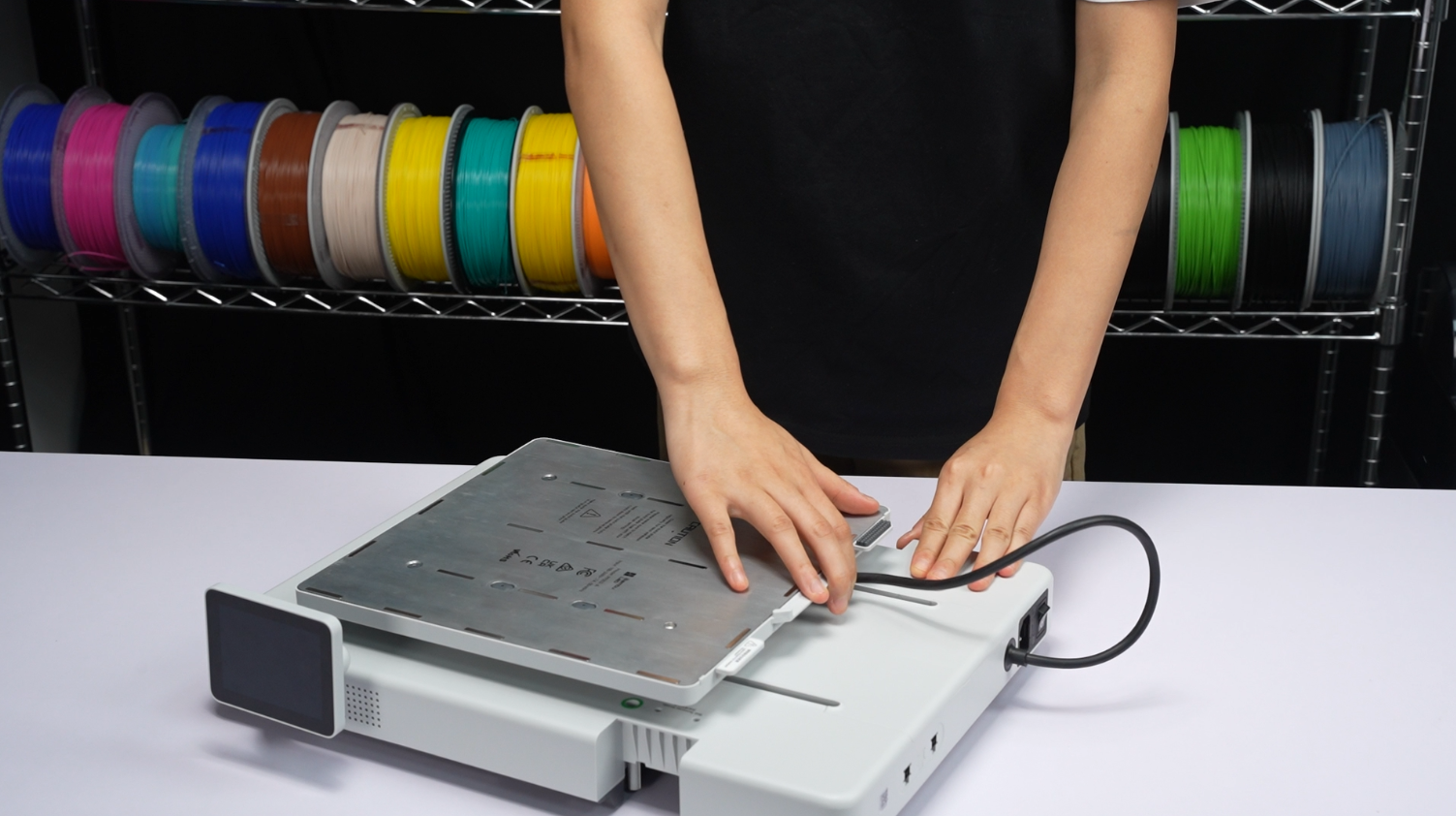

- Empuje la cama caliente para alinear el borde del limpiador de boquilla aproximadamente con la ranura en la base de la impresora. Esto alineará aproximadamente los cuatro agujeros de tornillo de la cama caliente con la base de la impresora para el siguiente paso de apretarlos. Gire la base 90 grados para que la pantalla quede posicionada directamente arriba.
- Apretar los cuatro tornillos para asegurar la cama caliente. Si no es posible apretar los tornillos, realizar ajustes menores para alinear los agujeros de la cama caliente con los agujeros correspondientes en la base.
- Verificar el estado de la cama caliente y asegurar que esté fijada de forma segura y no pueda moverse después de apretar los tornillos.
Pasos de Operación de Empaque
Paso 1: Colocar los componentes nuevamente en el kit de accesorios y colocar individualmente los accesorios restantes en espuma protectora
- Colocar los componentes nuevamente en el kit de accesorios. Bloquear el pasador de sujeción de la bobina y desenroscar el eje de soporte del portabobina del cuerpo principal.

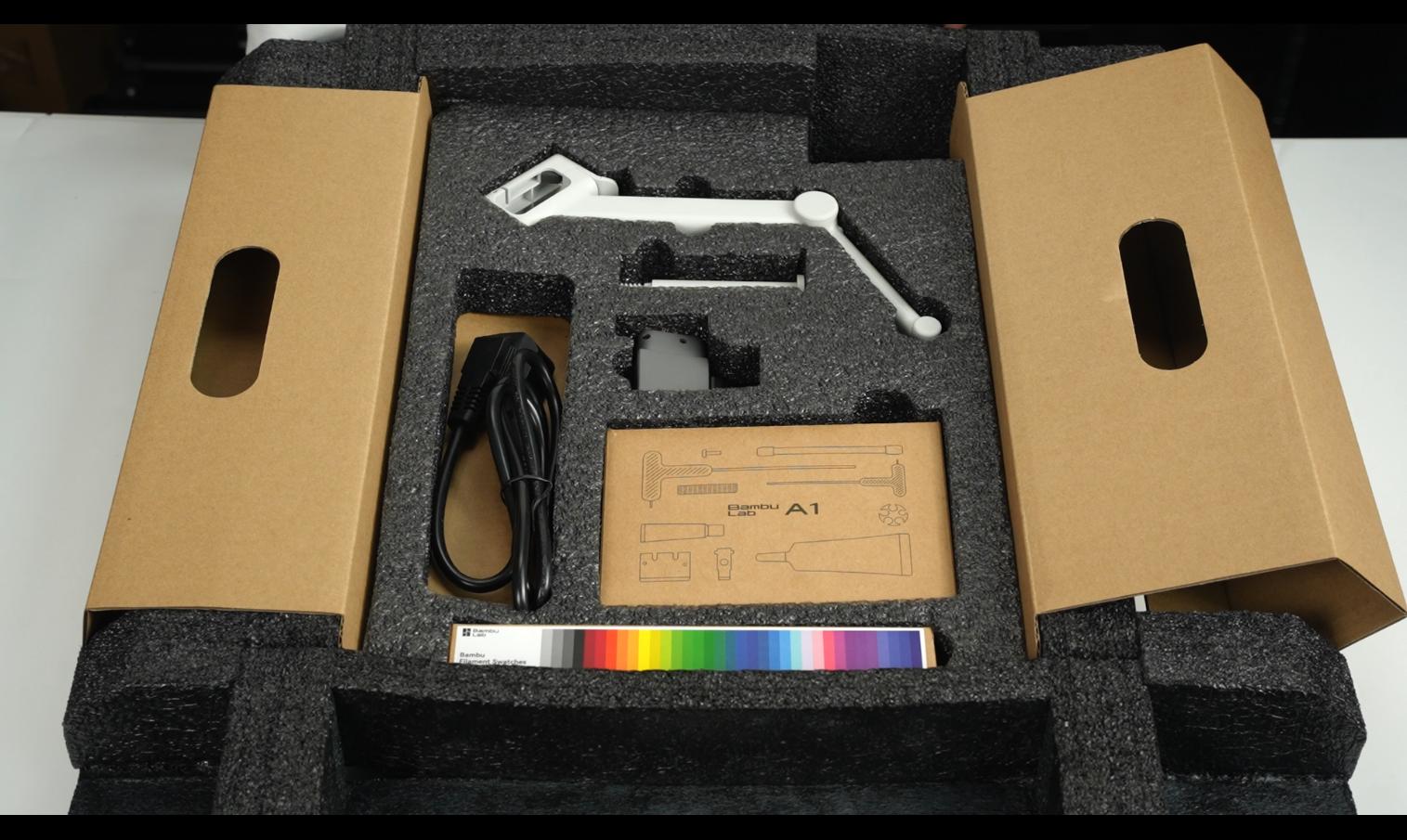

- Colocar el portabobina de filamento, el conjunto del extrusor, el kit de accesorios, el cable de conexión de alimentación y las muestras de filamento para impresión 3D una por una en la espuma protectora.
Paso 2: Instalar la espuma protectora y empaquetar
- Instalar espuma protectora en ambos lados de la base de la impresora, asegurando que los cables de la cama caliente pasen a través de los agujeros de la espuma protectora durante la instalación para evitar cualquier compresión.
- Colocar los componentes de la impresora y sus accesorios en la caja de empaque en el siguiente orden.
- Sellado de la bolsa de empaque plástico y usar cinta adhesiva para sellar la caja.
