Guía de video
Visite YouTube para ver nuestra guía de video sobre el desempaque del impresor A1 Mini.
[Vídeo] Por agregar
Pasos para desempacar
La espuma protectora puede variar respecto al dispositivo mostrado en el video de desempaque. Por favor, refiérase al dispositivo que recibió para obtener información precisa.
Paso 1: Desempacar la impresora A1 y sus accesorios.
- Abrir la cinta adhesiva, levantar la impresora y sus accesorios como un todo desde arriba, abrir la bolsa plástica y retirar la espuma protectora.
- Retirar la placa de impresión, la guía rápida y la renuncia de responsabilidad. Leer cuidadosamente la guía rápida y tener en cuenta las precauciones para el desempaque.
- Retirar la película protectora y sacar los accesorios de la impresora uno por uno.
- Retirar la espuma protectora y el cartón, y sacar el marco del portal y la base de la impresora. Tenga en cuenta que debajo de la base de la impresora se encuentran muestras de filamento y un tubo PTFE.
Paso 2: Verificar los accesorios en la caja.
La caja de empaque contiene los siguientes artículos: carcasa de base del impresor A1, marco del impresor A1, tornillos de base del impresor A1 (ST3-23 tornillos para la base), muestras de filamento Bambu, limpiador de purga y sus tornillos (M3-12 tornillos para el limpiador de purga), soporte para bobinas, tubo PTFE (1 para soporte de bobinas externo), placa PEI texturizada, filamento de muestra, herramienta de desbloqueo de clavija, llave Allen (H2 y H1.5), limpiador de boquilla de la cama caliente, organizador de cables, cuchilla de espátula Bambu y sus tornillos, cortador de filamento de repuesto, grasa lubricante, aceite lubricante, guía rápida, aviso de garantía, renuncia de responsabilidad y directrices de seguridad.
Paso 3: Desbloquear la cama caliente.
- Girar la carcasa de base 90 grados hacia el lado opuesto a la pantalla.
- Utilizar la llave Allen H2 para retirar los 4 tornillos marcados en la parte inferior de la carcasa de base, liberando la cama caliente.
Nota: Tenga cuidado al liberar completamente la cama caliente; utilice la almohadilla de espuma incluida en la envoltura para proteger la cama caliente de oscilar.
Paso 4: Montar la base y el marco de la impresora.
- Colocar el marco de la impresora como se muestra en la imagen y retirar la caja de cables de la base.
- Inclinando la carcasa de base aproximadamente 45 grados para introducirla a través del marco de la impresora. Alinear la ranura con el marco de la impresora, como se muestra en la imagen. Bajar la carcasa de base lentamente hasta que quede alineada con el marco de la impresora sobre la mesa.
Paso 5: Desbloquear el cabezal.
Cortar el cable de sujeción y el material de cartón enrollado alrededor del cabezal y el eje X.
Paso 6: Retirar la cubierta de la guía de eje Y.
- Deslizar la cama caliente completamente hacia el extremo frontal, donde se encuentra la pantalla, y abrir la cubierta de la guía de eje Y.
- Retirar cuidadosamente la cubierta de la guía de eje Y.
Paso 7: Bloquear la base de la impresora.
- Instalar 10 tornillos ST3-23 (para la carcasa de base) en los agujeros marcados de color verde.
- Deslizar la cama caliente hacia el otro extremo y instalar 2 tornillos ST3-23 (para la carcasa de base) en los agujeros marcados de color verde.
Paso 8: Volver a colocar la cubierta de la guía de eje Y.
Deslizar la cama caliente nuevamente hacia el extremo frontal, donde se encuentra la pantalla. Deslizar cuidadosamente la cubierta de la guía de eje Y a su posición original. Asegúrese de alinear el clip.
Paso 9: Colocar la impresora con la base hacia la mesa frente a usted sobre la mesa para prepararla para el siguiente paso, conectar la caja de cables.
Deslizar la cama caliente nuevamente hacia el extremo opuesto a la pantalla. Girar el A1 90 grados hacia su parte posterior y colocarlo en el borde de una mesa. Se recomienda cubrir la mesa con cartón para protegerla.
Nota: Se recomienda cubrir la mesa con cartón para proteger la impresora. Asegúrese de que la impresora esté estable sobre la mesa y sostenga la base de la impresora con la mano antes de continuar con los siguientes pasos.
Paso 10: Conectar la caja de cables.
- Alinear los dos clips de la caja de cables con los agujeros en la base.
- Deslizar la caja de cables hacia arriba hasta que el cable Type-C quede seguro en su lugar. Asegúrese de no forzar la inserción del cable Type-C.
- Asegúrese de que la caja de cables esté intacta y alineada con las ranuras. Luego, apretar los tornillos prefabricados según las posiciones marcadas.
Paso 11: Insertar los conectores.
El método de conexión para el cable del motor se muestra en el siguiente diagrama.
- Insertar los tres cables del motor según el color de las marcas de los cables y el color de los puertos de conexión.
- Insertar el cable con la etiqueta amarilla en la ranura del cable y cerrar la cubierta del cable.
Paso 12: Eliminar la película protectora de la superficie de la cama caliente y colocar la placa de impresión.
Colocar la impresora en posición vertical, eliminar la película protectora de la superficie de la cama caliente y colocar la placa de impresión sobre la cama caliente.
Nota: El método para eliminar la película puede variar según el video. Siga las instrucciones en la superficie de la cama caliente para una guía precisa.
Paso 13: Abrir la pantalla táctil y eliminar la película protectora.
Abrir la pantalla táctil y asegurar que esté en su posición correcta, como se muestra en la imagen.
Paso 14: Instalar el limpiador de purga.
Deslizar la unidad del limpiador de purga desde la parte trasera hacia la delantera en la ranura al final del eje X. Utilizar un tornillo M3-12 (para el limpiador de purga) de la caja de accesorios para fijar el limpiador de purga.
Si el cabezal se mueve completamente hacia la izquierda durante el funcionamiento, desplazar el cabezal suavemente hacia la cubierta del motor antes de instalar el limpiador de purga. Esto creará espacio para la instalación.
Paso 15: Instalar el soporte externo para bobina de filamento.
- Enroscar el eje de soporte en el cuerpo principal del soporte para bobina.

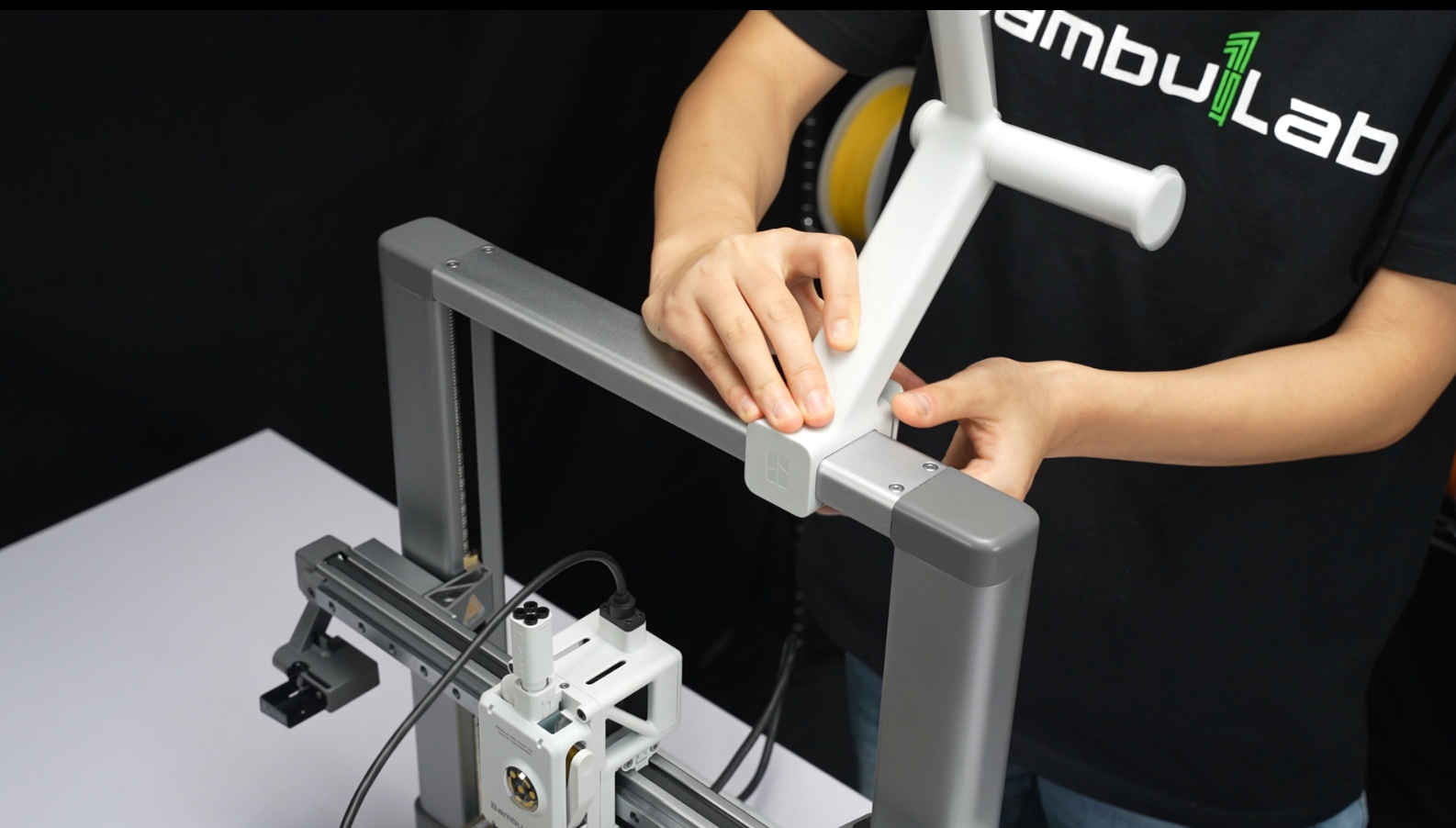

- Fijar el soporte para bobina al travesaño del marco, asegurando que el lado con el logotipo de Bambu Lab esté hacia adelante. Se recomienda instalar el soporte en el centro derecho del travesaño, cerca del costado derecho del marco.
- Conectar un extremo del tubo PTFE con la entrada de filamento de cualquier cabezal y conectar el otro extremo con la conexión del tubo en el soporte para bobina.
- Instalar el organizador de cables. Introducir el cable negro a través del pequeño agujero del organizador y el tubo PTFE a través de uno de los agujeros más grandes.
La posición óptima para el organizador es alinear el borde de la brida con el borde inferior del travesaño, una vez que esté en contacto con el hotend y la cama caliente. En este punto se minimiza la probabilidad de que el conector Type-C choque con el eje Z, evitando interferencias en la conexión Type-C.
- Colgar la bobina de filamento en el soporte para bobina de filamento y cargar manualmente el filamento en el tubo PTFE.

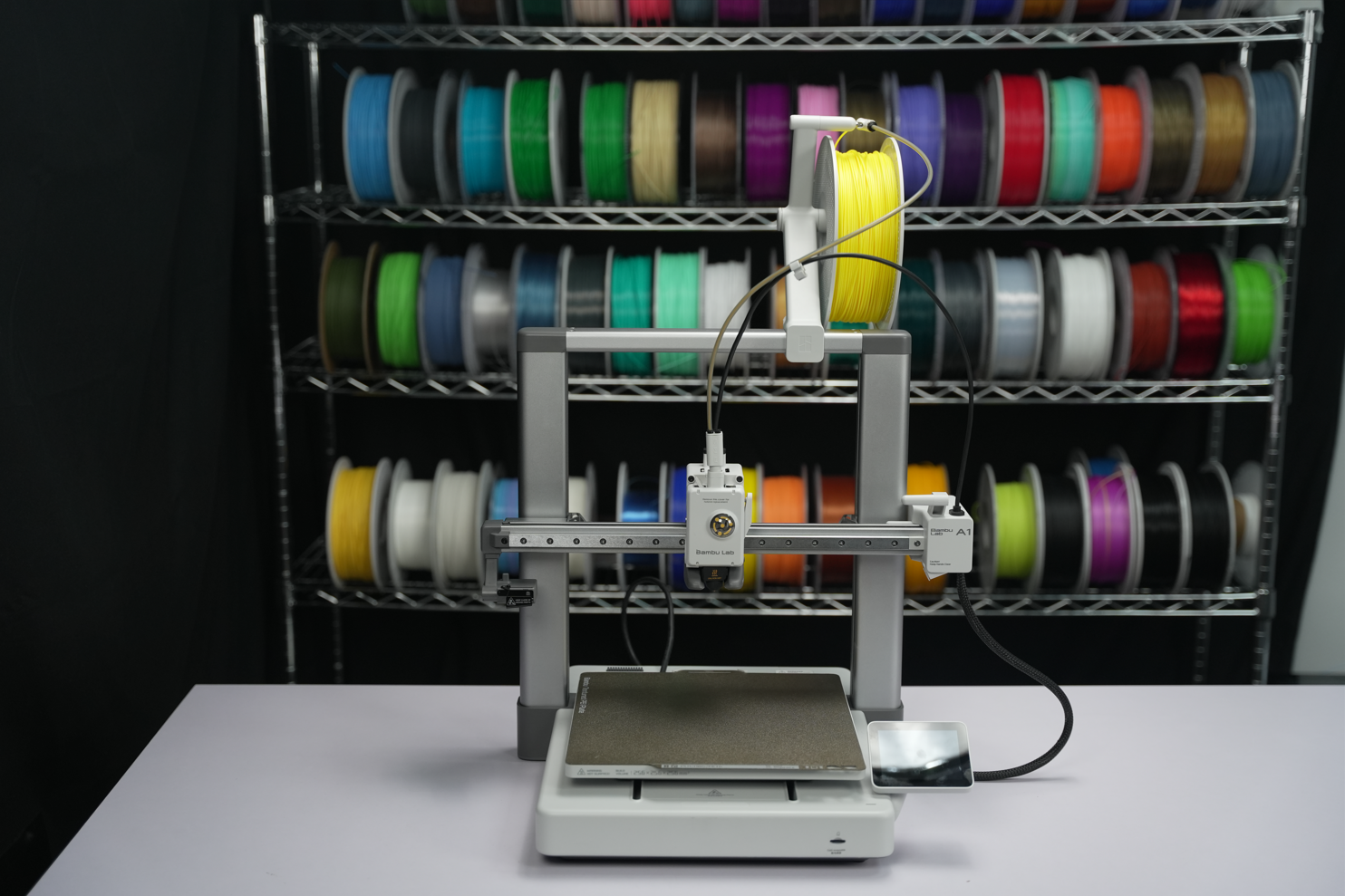

Paso 16: Encender la impresora y completar el proceso de inicialización y calibración.
- Conectar el cable de alimentación y presionar el botón de encendido para suministrar energía a la impresora.
- Verificar que la placa de impresión esté instalada y limpia (consulte el "Paso 13"). Después de encender la impresora, seguir las instrucciones en la pantalla para completar la inicialización y calibración de la impresora.
Observaciones finales
Esperamos que la guía detallada que le hemos proporcionado haya sido útil e informativa.
Su seguridad y efectividad durante el proceso son importantes para nosotros. Si tiene preocupaciones o preguntas sobre el proceso descrito, le recomendamos ponerse en contacto con nuestro amable equipo de atención al cliente antes de comenzar la operación. Nuestro equipo está disponible en cualquier momento para ayudarle y responder sus preguntas.
Haga clic aquí para abrir un nuevo ticket en nuestra página de soporte.
Haremos lo posible por responder rápidamente y brindarle la asistencia necesaria.
