Modelos de impresoras aplicables
A1
Motor del eje Z
El motor del eje Z es un motor paso a paso montado en la parte inferior de la impresora que impulsa el cabezal en el eje Z.
¿Qué se necesita?
-
El motor del eje Z está quemado
-
Tras analizar los registros, el soporte técnico oficial confirmó que el motor del eje Z está defectuoso.
Advertencia de seguridad
Importante!
Es crucial apagar la impresora antes de realizar cualquier trabajo de mantenimiento, incluido el trabajo en los circuitos electrónicos de la impresora y los cables del cabezal. Realizar tareas con la impresora encendida puede provocar un cortocircuito, lo que resulta en daños electrónicos y riesgos de seguridad. Durante el mantenimiento o la solución de problemas, es posible que deba desmontar partes, incluido el hotend. Esto expone cables y componentes eléctricos que podrían provocar un cortocircuito si entran en contacto entre sí, con otros metales o con componentes electrónicos mientras la impresora sigue encendida. Esto puede causar daños en los circuitos electrónicos de la impresora y problemas adicionales. Por lo tanto, es crucial apagar la impresora y desconectarla de la fuente de alimentación antes de realizar cualquier mantenimiento. Esto evita cortocircuitos o daños en los circuitos electrónicos de la impresora, garantizando un mantenimiento seguro y efectivo. Para cualquier inquietud o pregunta sobre la ejecución de esta guía, por favor abra un nuevo ticket en nuestra Página de Soporte y haremos lo posible por responder con prontitud y brindar la asistencia que necesite.
Herramientas y materiales necesarios
- Motor del eje Z para Bambu Lab A1 (Contacte al Soporte Técnico para su compra)
- Llave hexagonal H2.0
- 20 minutos
Retirar el motor del eje Z
Retirar la cubierta superior del eje Y
Paso 1. Coloque la impresora en posición vertical y eleve el eje X a la posición superior.
Paso 2. Empuje la cama caliente hacia adelante y retire la Cubierta Superior del eje Y.
Aflojar los tornillos de tensión de la correa Z
Utilizando una llave hexagonal H2.0, afloje los tornillos de tensión de la correa Z un giro (no afloje completamente).
Los tornillos de tensión de la correa Z se encuentran en la base contra la columna derecha y son visibles al mover la cama caliente hacia adelante.
Desconectar los cables
Paso 1. Baje el lado izquierdo de la impresora para exponer la caja de cables en la parte inferior, y desconecte el cable de la cámara, el cable del motor X y el cable del motor Z en secuencia.
Paso 2. Afloje un tornillo plateado y deslice la caja de cables para desconectar el cable USB, luego abra la cubierta del cable del motor Z y retire el cable del motor Z de la caja.
|
Retirar el conjunto de base inferior
Mueva la cama caliente hacia adelante y retire 10 tornillos con la llave hexagonal H2.0. Luego, empuje la cama caliente hacia atrás hasta la posición inferior y retire 2 tornillos con la llave hexagonal H2.0. Finalmente, levante un lado de la base y retire toda la base.
Retirar la placa base metálica

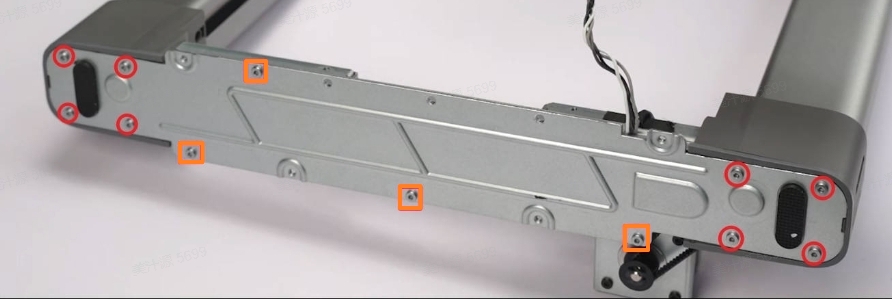

Desenrosque los 8 tornillos largos que fijan la columna del eje Z con la llave hexagonal H2.0, y los 4 tornillos cortos en la parte media de la placa base metálica.
Las cabezas de los tornillos sobresalientes dentro de la placa base son afiladas, y pueden existir rebabas en algunas partes del marco metálico. Realice las operaciones con precaución durante el desmontaje y montaje, evite estas partes o use guantes resistentes a cortes.
Retirar el motor Z
Paso 1. Retire las cintas.
Paso 2. Desenrosque los 4 tornillos con la llave hexagonal H2.0, retire el motor Z, la correa Z y la rueda de transmisión.
Se recomienda que un extremo de la cinta se adhiera a la mesa y se reutilice para instalaciones posteriores.
Instalar el motor Z
Elevar el eje X
Eleve el eje X a la posición superior, y ambos lados izquierdo y derecho se empujan hacia arriba, para evitar que el eje X se incline.
Instalar el motor Z
Paso 1. Instale la rueda de transmisión en el nuevo motor Z. Ajuste la correa Z según la trayectoria de movimiento, pase el motor Z a través de la correa Z e instálelo en su lugar, fije con los 4 tornillos.

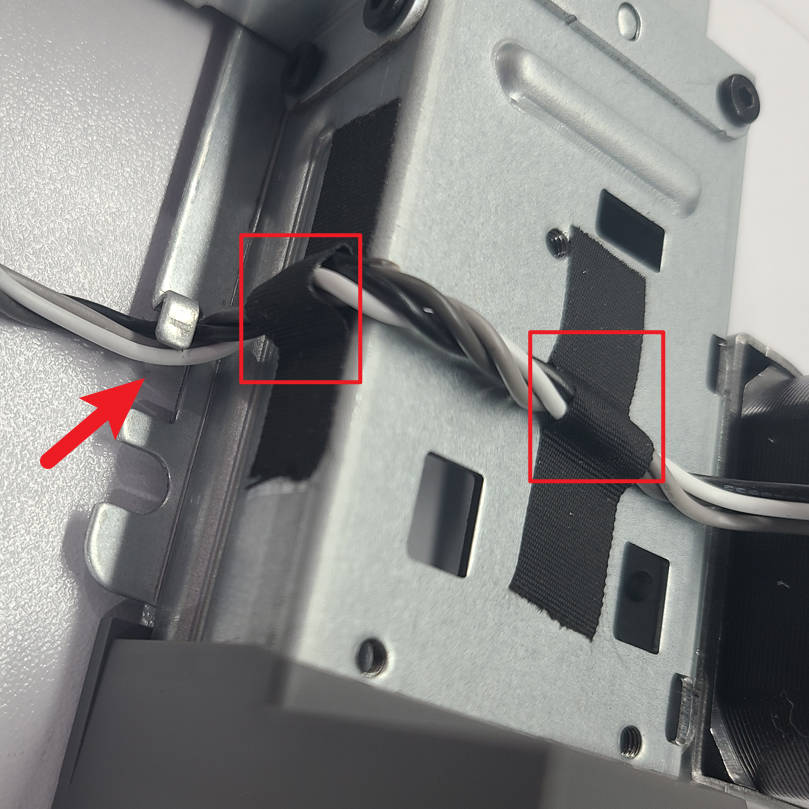

Paso 2. Ajuste el cable del motor y fíjelo con cintas.
Instalar la placa base metálica
Instale la placa base metálica y confirme la dirección de instalación según la posición de los tornillos. Fije 4 tornillos cortos marcados en naranja en la parte media de la placa. Preste atención a la posición y no los fije incorrectamente.
Instalar el conjunto de base inferior
Paso 1. Mantenga el marco de la impresora en posición vertical e instale cuidadosamente el conjunto de base inferior en él, asegurándose de evitar el cable del motor Z.
Paso 2. Mueva la cama caliente hacia adelante hasta su posición más alejada y fije firmemente 10 tornillos. Luego, mueva la cama caliente hacia atrás hasta su posición más alejada y apriete 2 tornillos.
Conectar los cables
Paso 1. Coloque la impresora en posición invertida y conecte el cable del motor Z a la caja de gestión de cables.

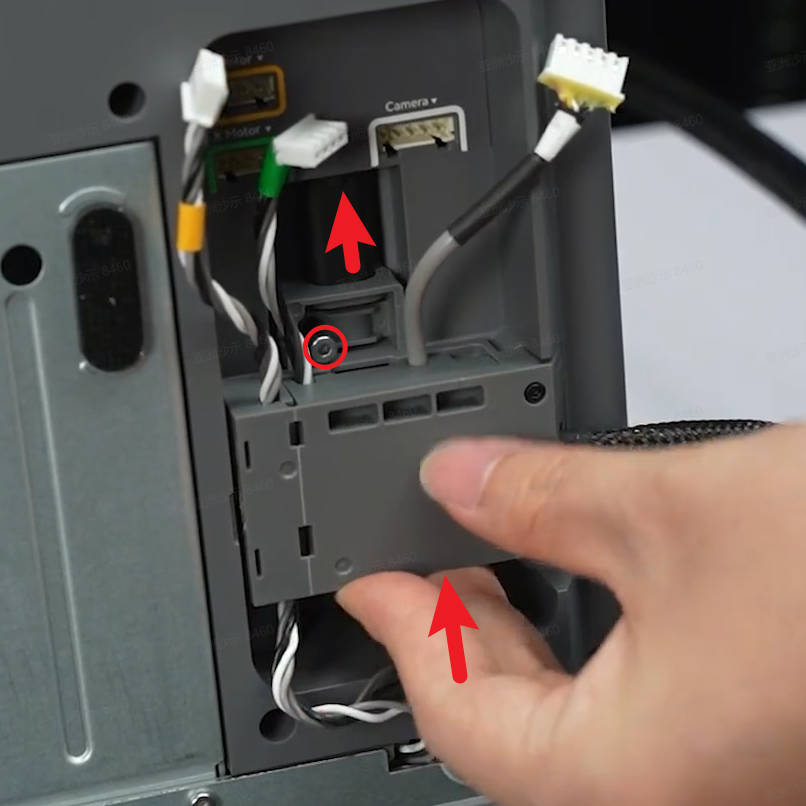

Paso 2. Instale la caja de gestión de cables en la base inferior, deslízala en la dirección de la ranura, conecte el cable USB y apriete un tornillo plateado.

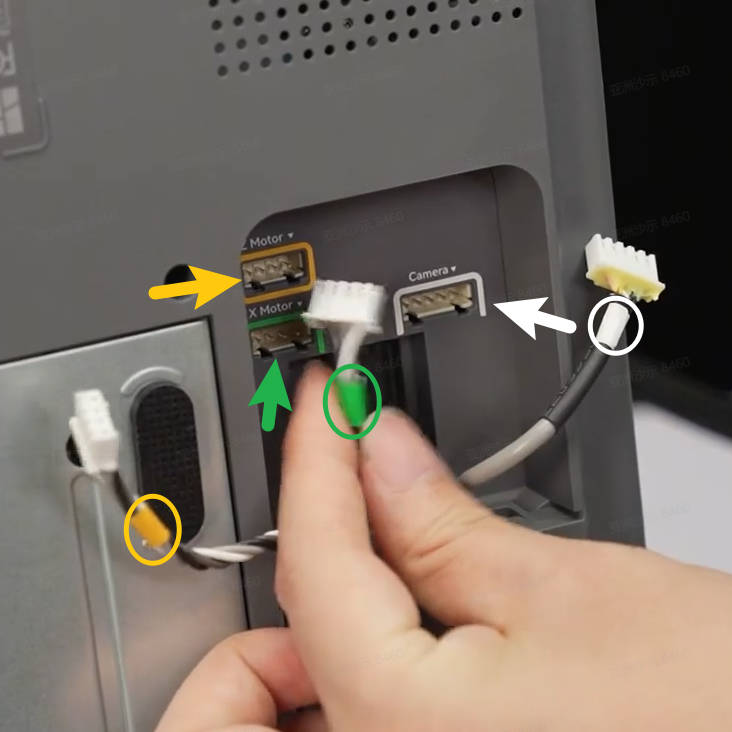

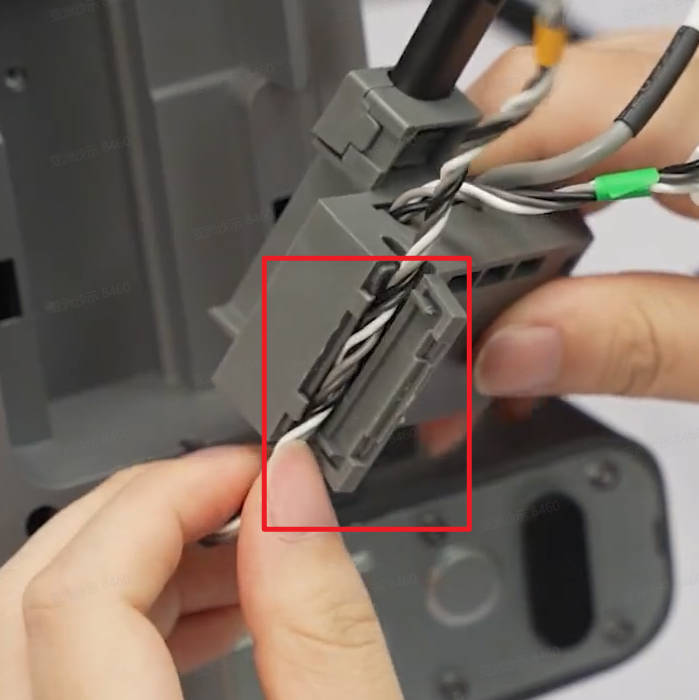

Paso 3. Siga las indicaciones de texto y las etiquetas de color para conectar el cable del motor X, el cable del motor Z y el cable de la cámara. Organice los cables adecuadamente y asegúrese de que no estén aplastados ni enredados.
Instalar la cubierta superior del eje Y
Paso 1. Coloque la impresora en posición vertical y mueva la cama caliente hacia adelante hasta su posición más alejada.

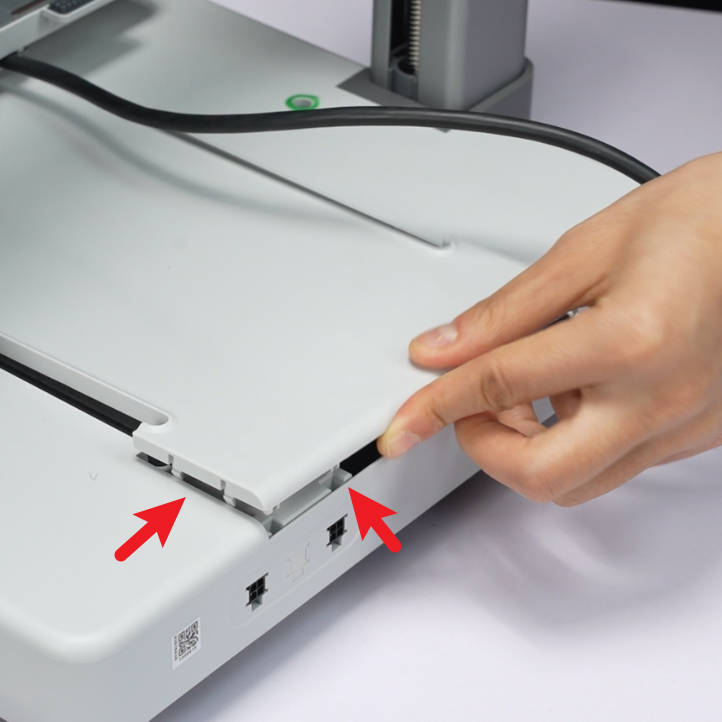

Paso 2. Tome la Cubierta Superior del eje Y y pásela por debajo de la cama caliente. Empuje la cubierta hacia adelante hasta que alcance el final, asegurándose de que la cubierta coincida con los clips.
Paso 3. Instale la cubierta en su lugar asegurándola en los clips.
Nota especial: Si la cama caliente no se mueve completamente hasta el final, la Cubierta Superior del eje Y podría quedar atrapada en una posición incorrecta. En tal caso, puede levantar ligeramente la cubierta del eje Y manualmente para facilitar su instalación.
Ajustar la tensión de la correa Z
Paso 1. Encienda la impresora. Vaya a la pantalla siguiente y realice un proceso de homing.
Paso 2. Después de completar el homing, presione los botones arriba y abajo del lado derecho una vez cada uno, para mover el eje X hacia arriba y hacia abajo una vez.
Antes de mover el eje X hacia abajo, asegúrese de que la boquilla no toque la cama caliente.
Paso 3. Utilice la llave hexagonal H2.0 para apretar los 2 tornillos de tensión.
Paso de calibración
En la pantalla de calibración, seleccione únicamente Compensación de Vibración, y luego toque Iniciar.
La calibración confirmará que la impresora funciona según lo esperado.
Notas finales
Esperamos que la guía detallada proporcionada haya sido útil e informativa.
Para garantizar una ejecución segura y efectiva, si tiene alguna inquietud o pregunta sobre el proceso descrito en este artículo, recomendamos enviar un ticket técnico relacionado con su problema. Incluya una imagen o video que ilustre el problema, así como cualquier información adicional relacionada con su consulta.
