Reemplazo del motor Y para A1

Última actualización el Apr 25, 2026

Motor Y

El motor Y es un motor paso a paso montado en el eje Y de la impresora que impulsa la cama caliente en el eje Y.

¿Cuándo utilizar?

  • El motor Y está quemado
  • Tras analizar los registros, el soporte técnico oficial confirmó que el motor Y está defectuoso.

Advertencia de seguridad

Importante!

Es crucial apagar la impresora antes de realizar cualquier trabajo de mantenimiento, incluido el trabajo en los cables electrónicos de la impresora y el cabezal. Realizar tareas con la impresora encendida puede provocar un cortocircuito, lo que resulta en daños electrónicos y riesgos de seguridad.

Durante el mantenimiento o la solución de problemas, es posible que deba desmontar partes, incluido el hotend. Esto expone cables y componentes eléctricos que podrían provocar un cortocircuito si entran en contacto entre sí, con otros metales o con otros componentes electrónicos mientras la impresora sigue encendida. Esto puede causar daños en los componentes electrónicos de la impresora y problemas adicionales.

Por lo tanto, es crucial apagar la impresora y desconectarla de la fuente de alimentación antes de realizar cualquier mantenimiento. Esto evita cortocircuitos o daños en los componentes electrónicos de la impresora, garantizando un mantenimiento seguro y efectivo.

Para cualquier inquietud o pregunta sobre la ejecución de esta guía, por favor abra un nuevo ticket en nuestra Página de Soporte y haremos lo posible por responder de manera oportuna y brindarle la asistencia que necesita.

Herramientas y materiales necesarios

  • Llave hexagonal H2.0
  • Llave hexagonal H1.5

Desmontaje del motor Y

Paso 1: Retire la placa base

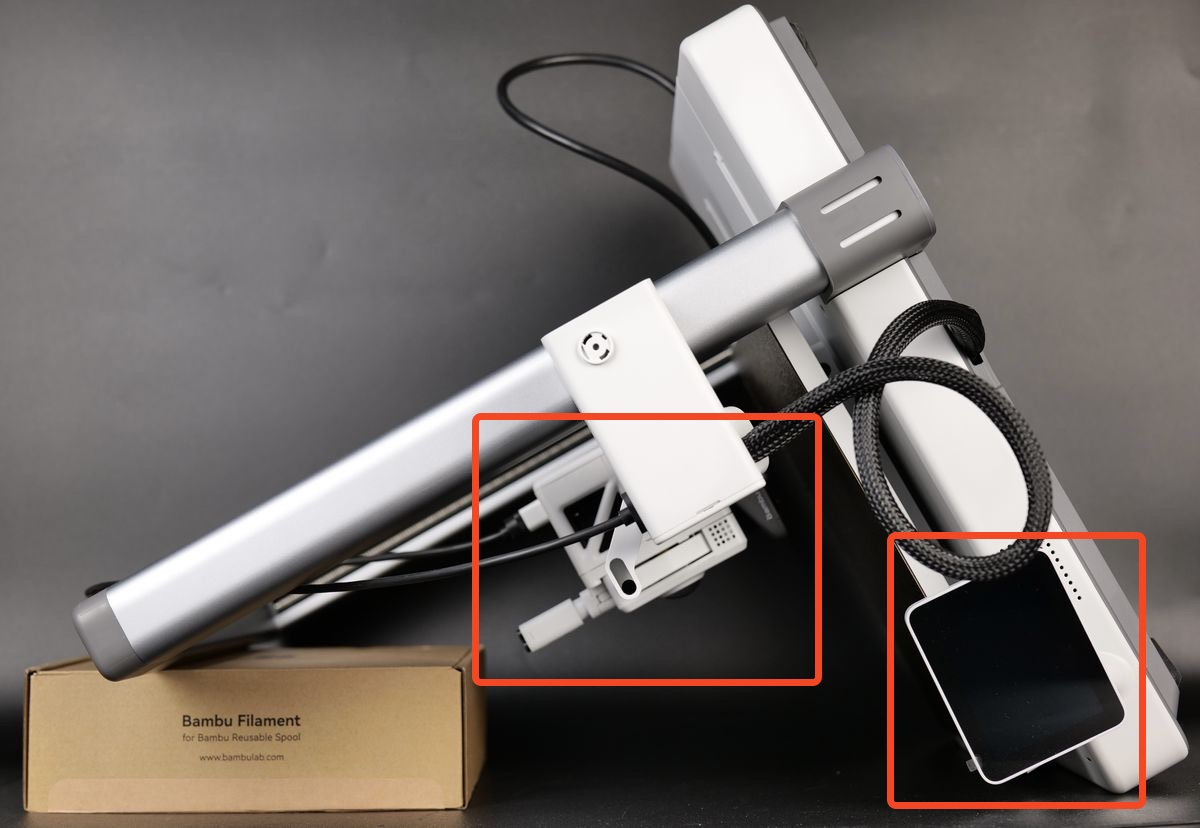

Incline la pantalla hacia un lado y baje el eje X hacia la parte inferior, luego coloque suavemente la impresora boca abajo como se muestra a continuación. Se recomienda usar una caja de filamento para sostener la parte superior y evitar presionar sobre el extrusor y la pantalla.

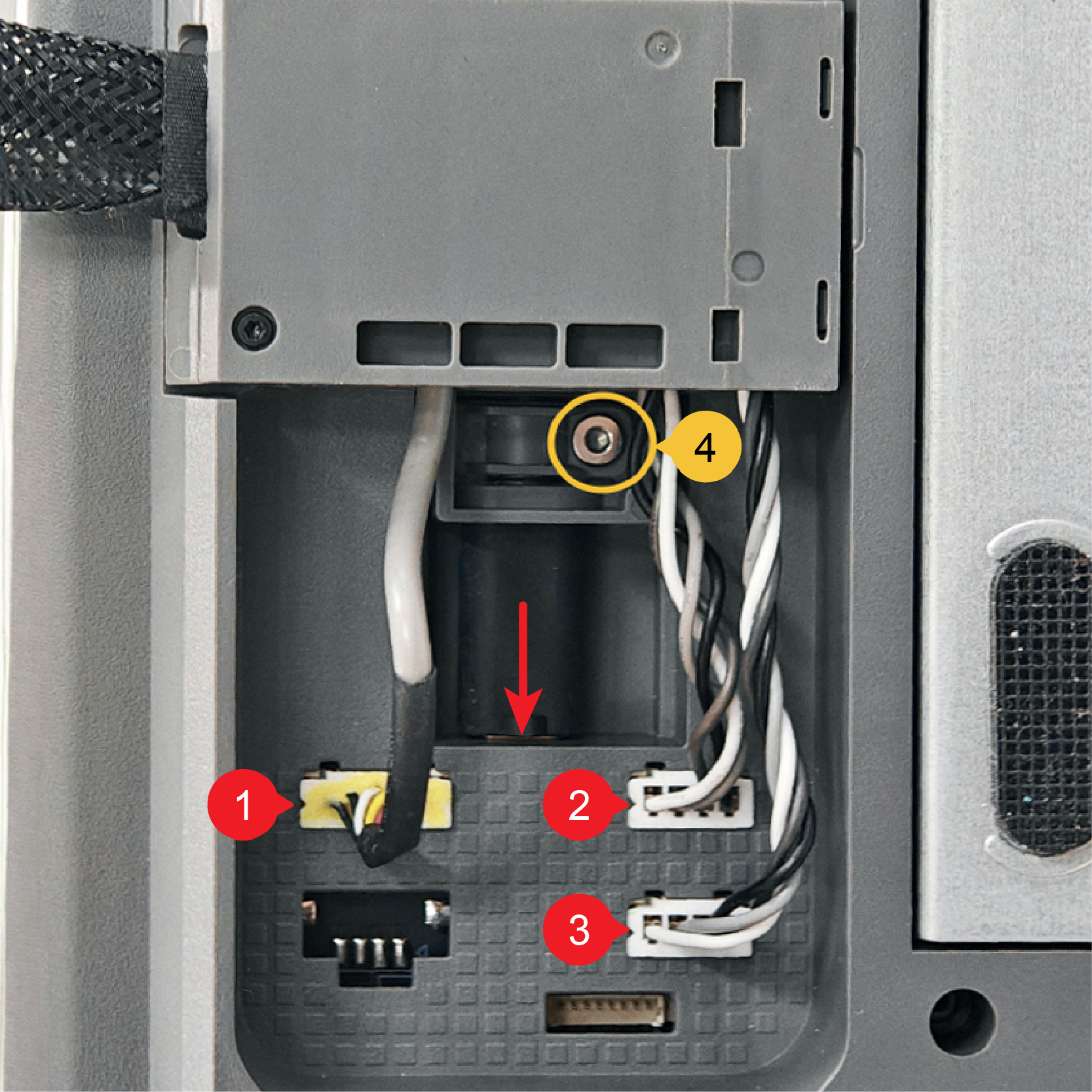

Afloje el tornillo marcado en amarillo sin retirarlo por completo. Desconecte los cables 1, 2 y 3, que corresponden a la cámara, al motor del eje Z y al motor del eje X, respectivamente. Luego empuje el soporte de cable hacia arriba para desconectar el cable USB-C.

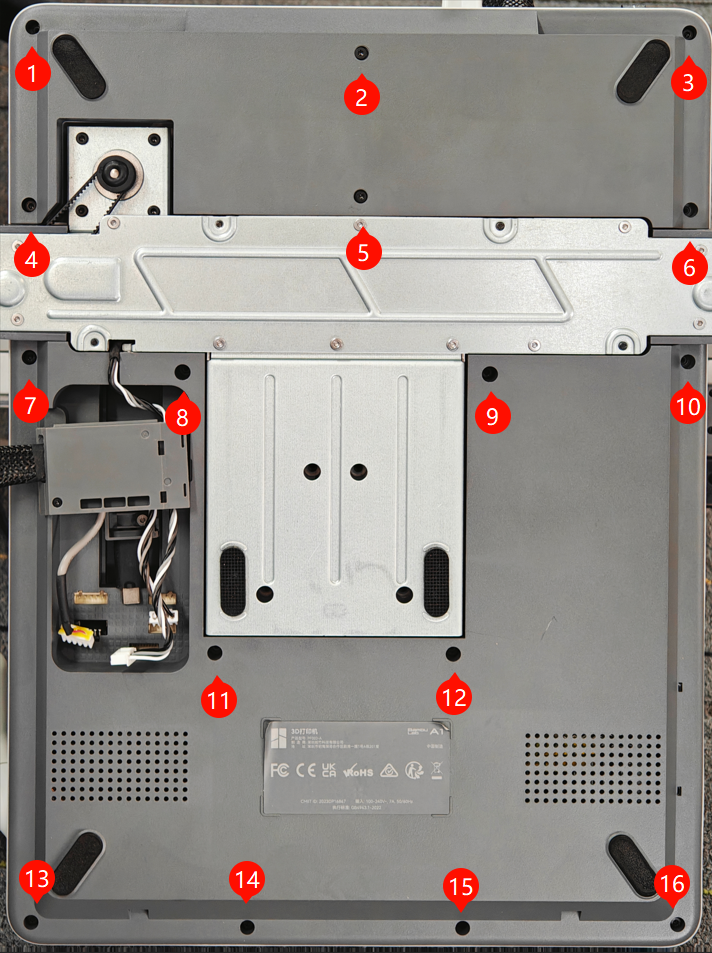

Retire los 16 tornillos de la parte inferior, luego quite la placa base.


Paso 2: Desconecte los cables

Retire el tornillo de fijación del disipador de calor y el conector del motor Y.


Suelte el cable del motor Y del canal y clips de cable.

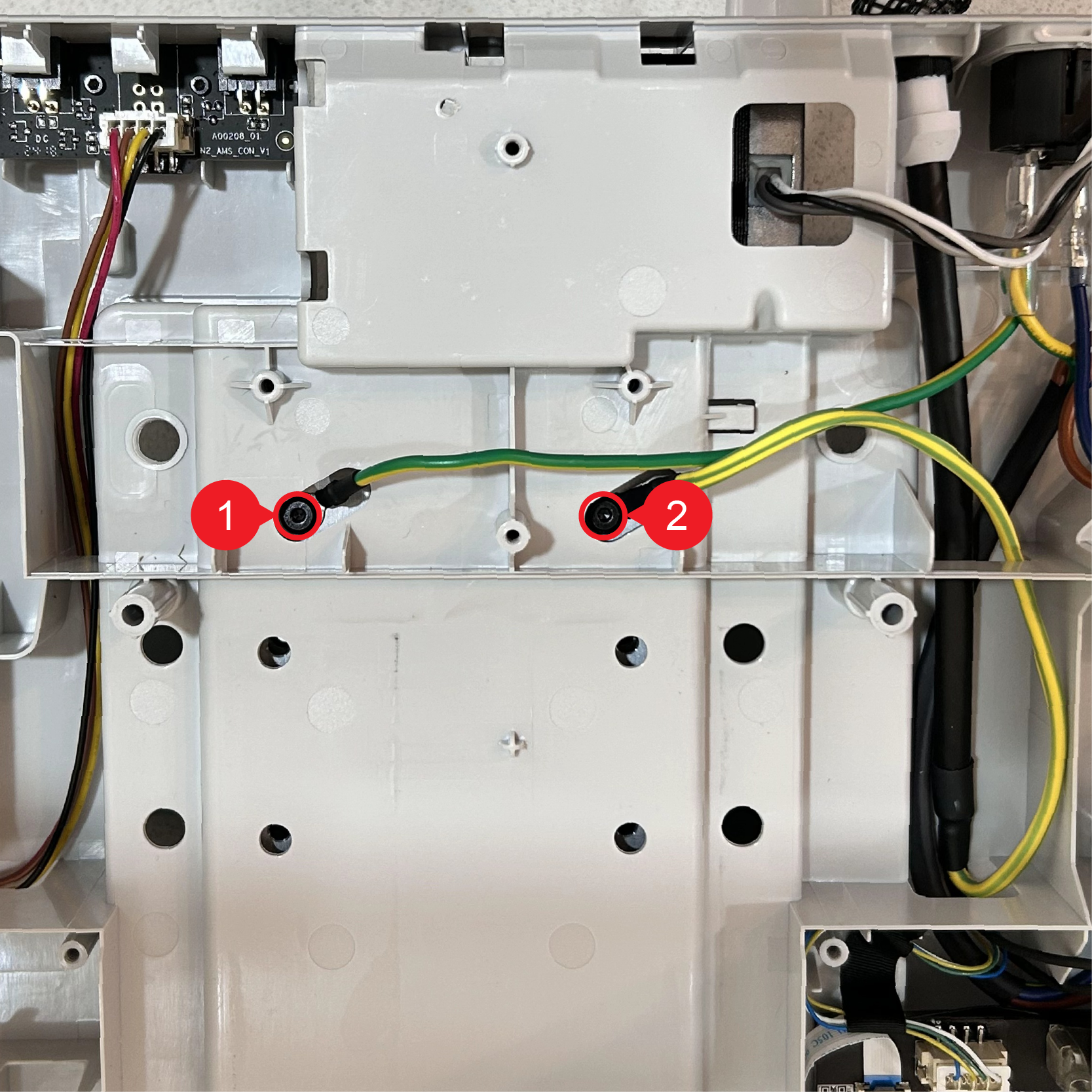

Retire dos tornillos de fijación del cable de tierra.


Paso 3: Retire la cama caliente

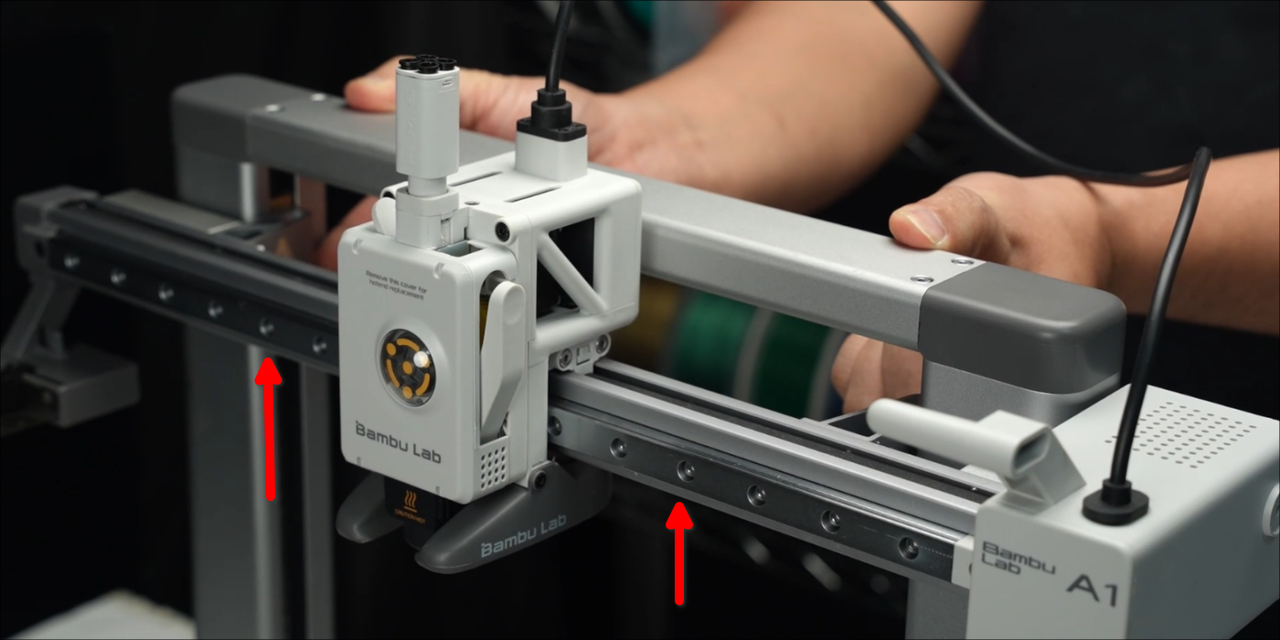

Coloque la impresora sobre una superficie plana y levante lentamente el eje X hacia la parte superior.

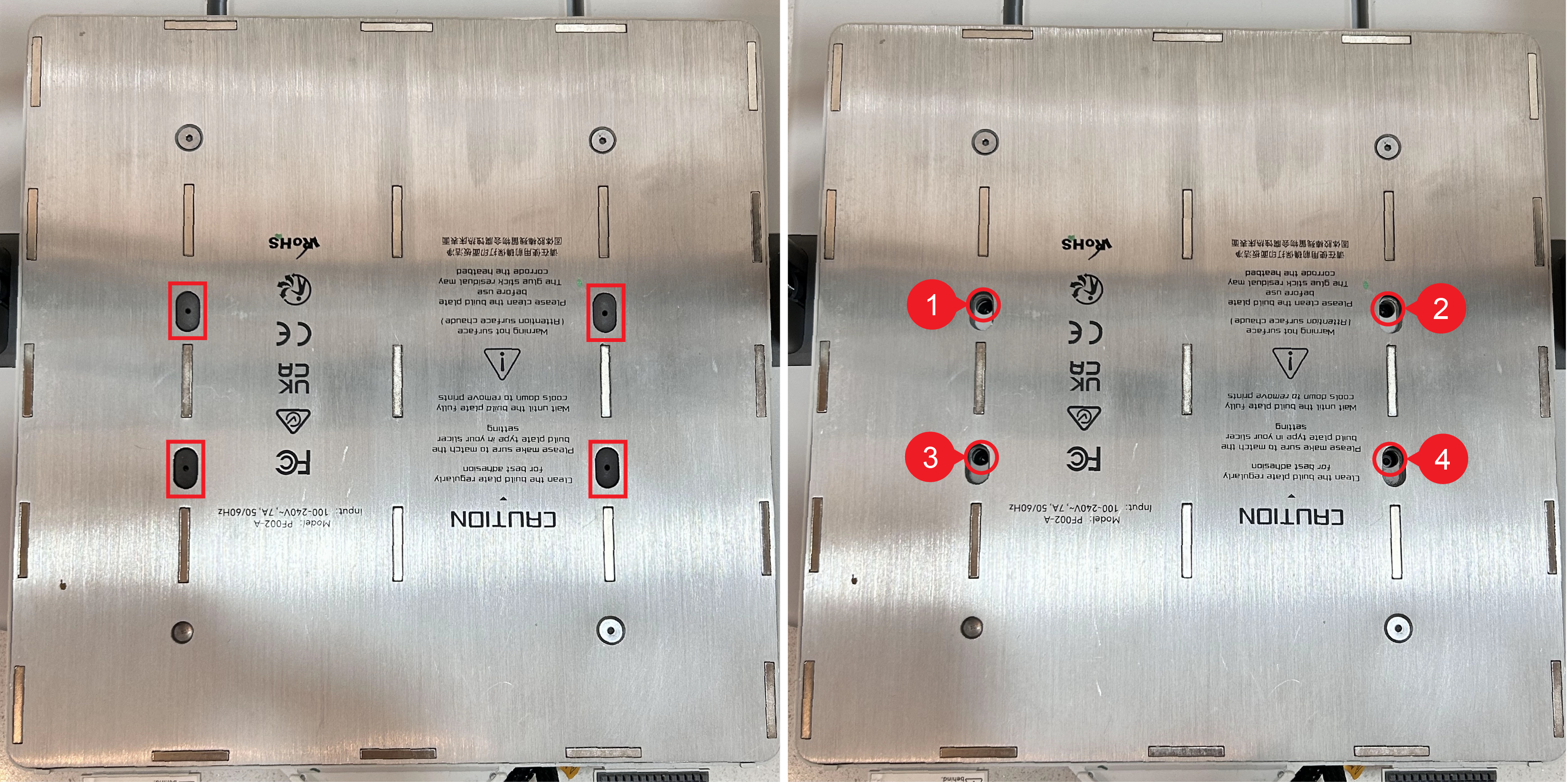

Retire las 4 mangas de silicona suave, luego retire los 4 tornillos que fijan la cama caliente.


Nota: La versión más reciente de la cama caliente ya no incluye mangas de silicona. a1_y_motor_27.png

Retire la cama caliente de la base y colóquela sobre la mesa.


Paso 4: Retire la cubierta del eje Y

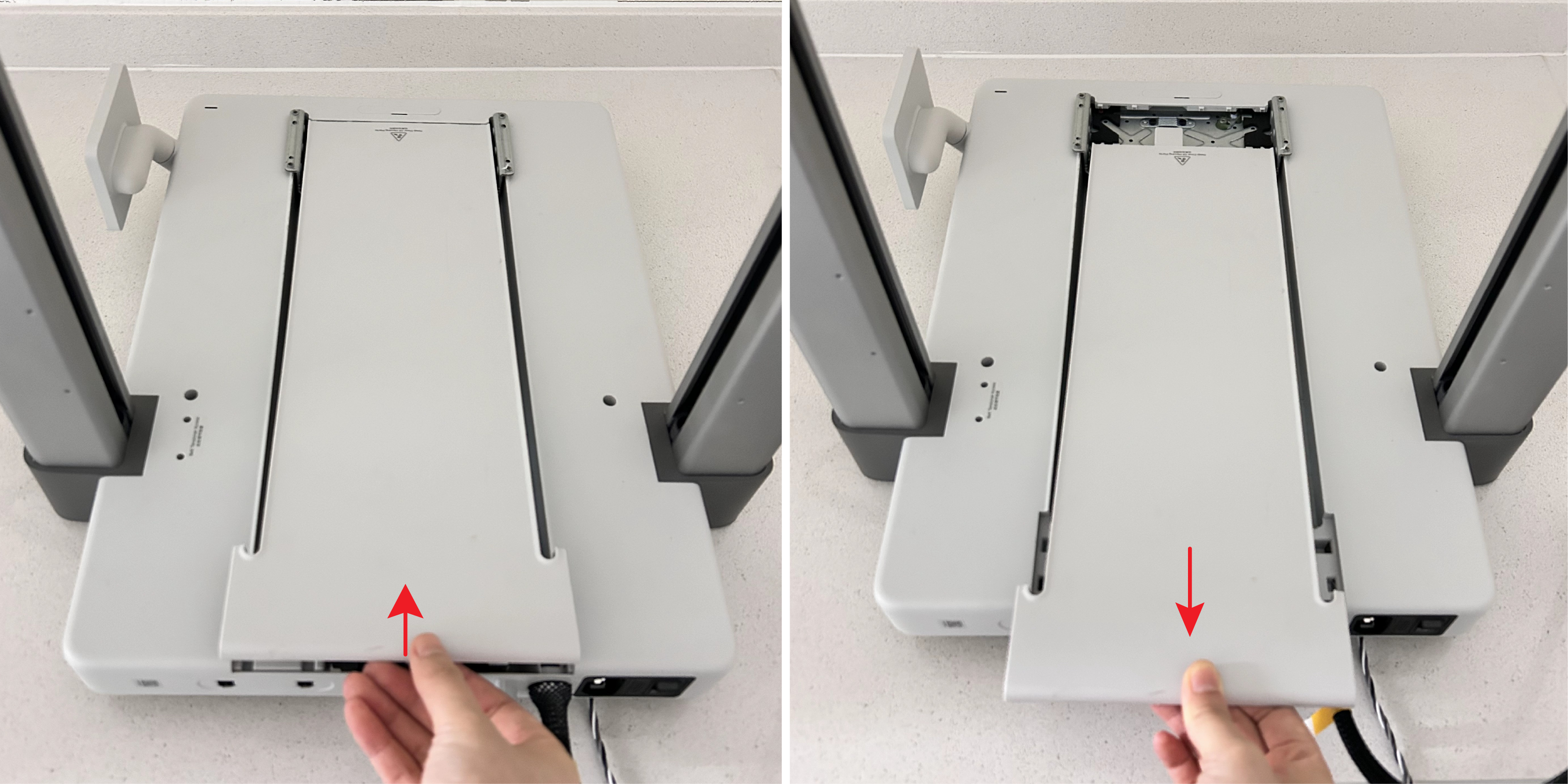

Levante el extremo trasero de la cubierta del eje Y hacia arriba, luego deslízala horizontalmente para retirarla.


Paso 5: Retire el ensamblaje de guía lineal del eje Y

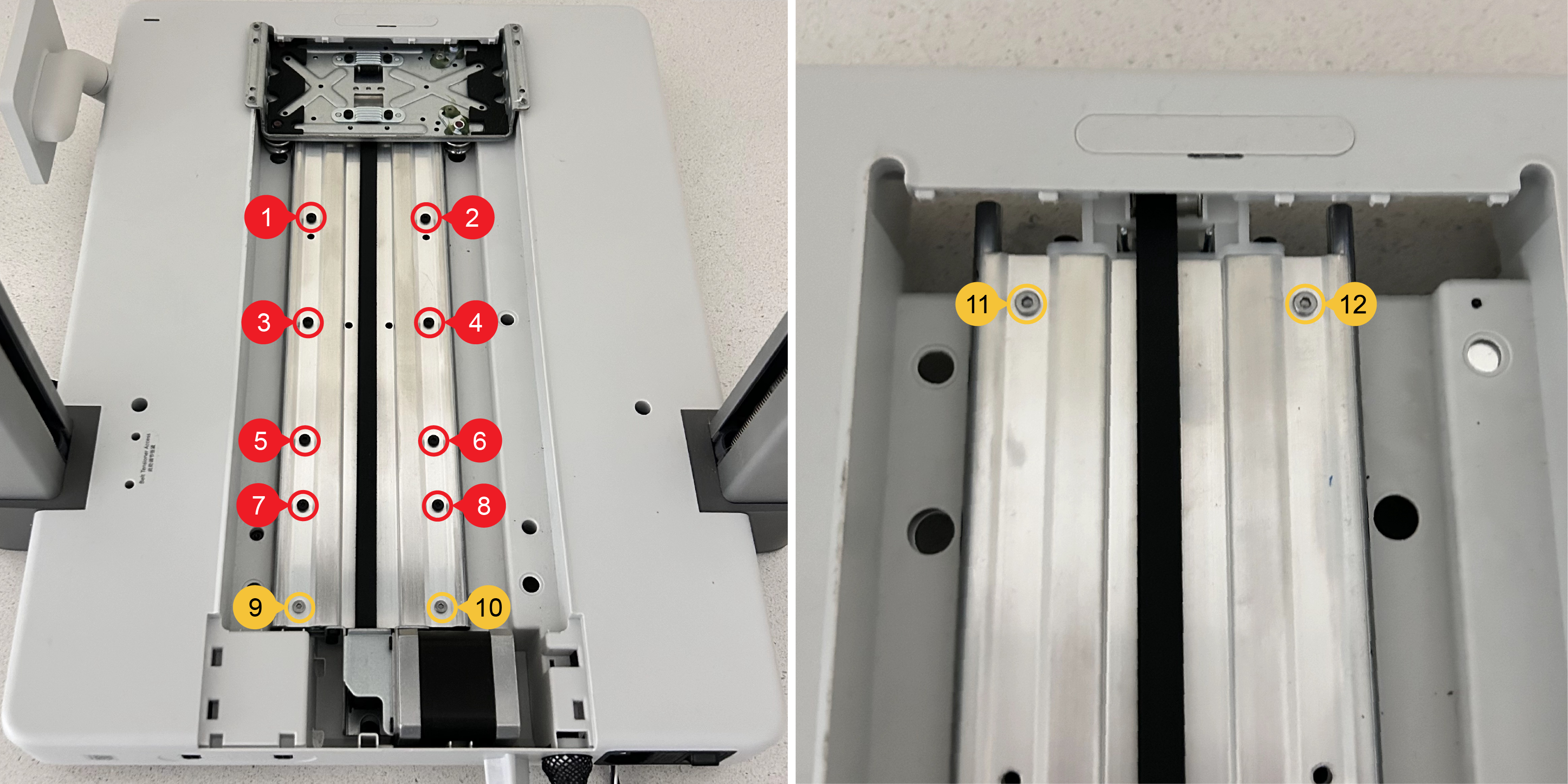

Mueva el bloque deslizante del eje Y hacia el extremo frontal, retire los 8 tornillos marcados en rojo y los 2 tornillos marcados en amarillo. Después de retirar los tornillos, mueva la polea hacia el extremo trasero y luego retire los 2 tornillos marcados en amarillo en el extremo frontal.

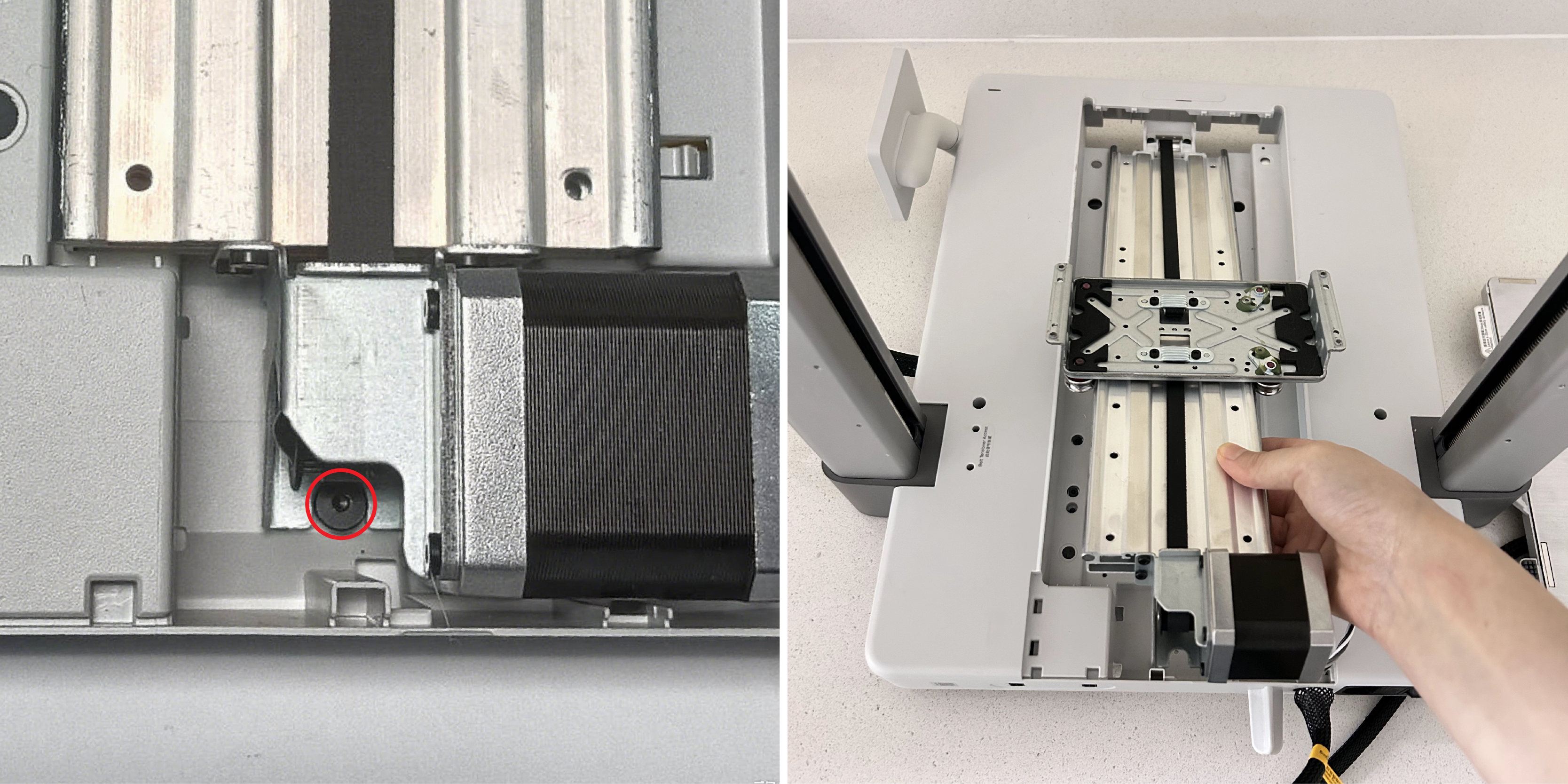

Retire un tornillo de montaje del motor y quite el ensamblaje de guía lineal del eje Y.


Paso 6: Afloje la correa del eje Y

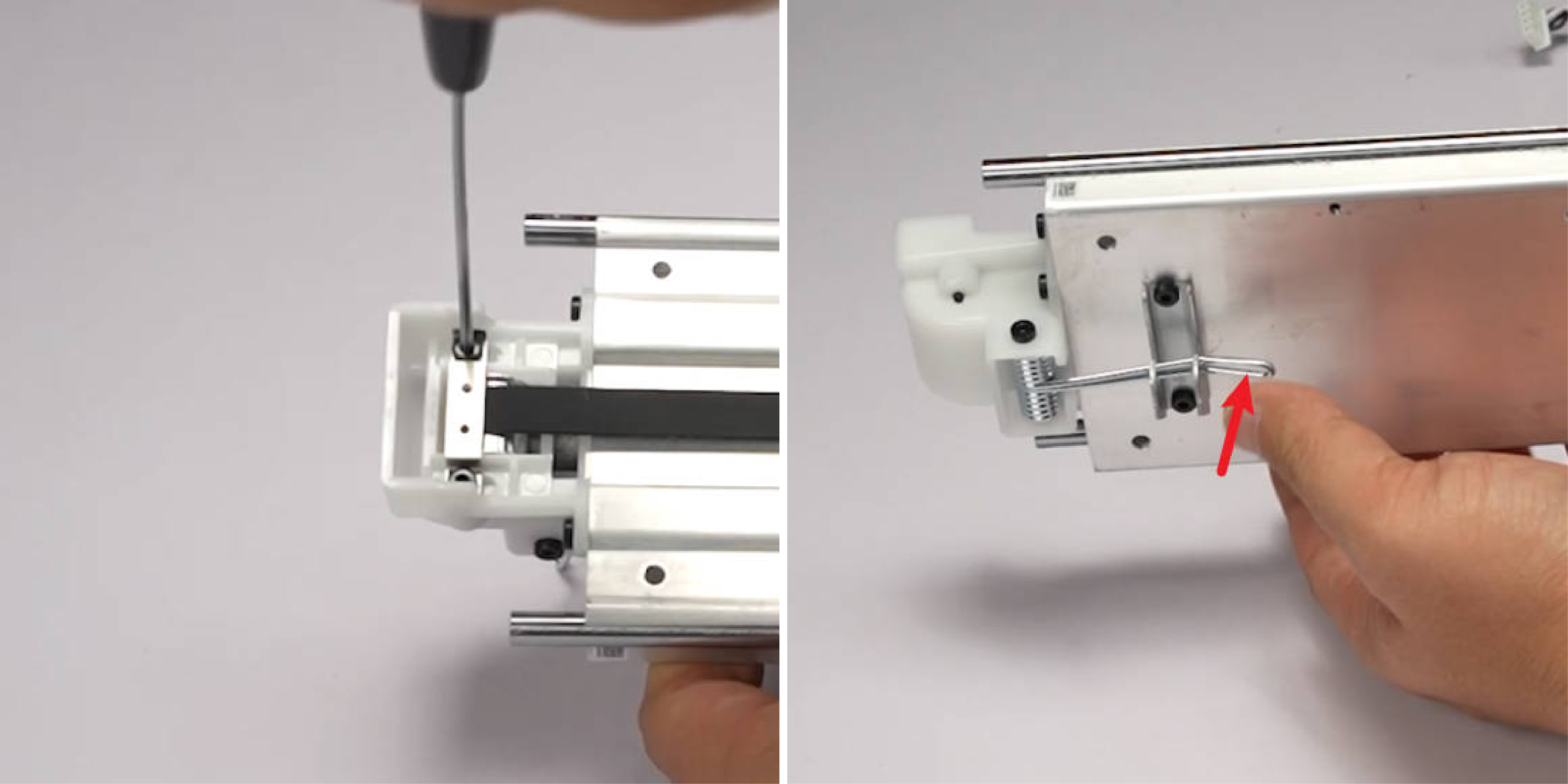

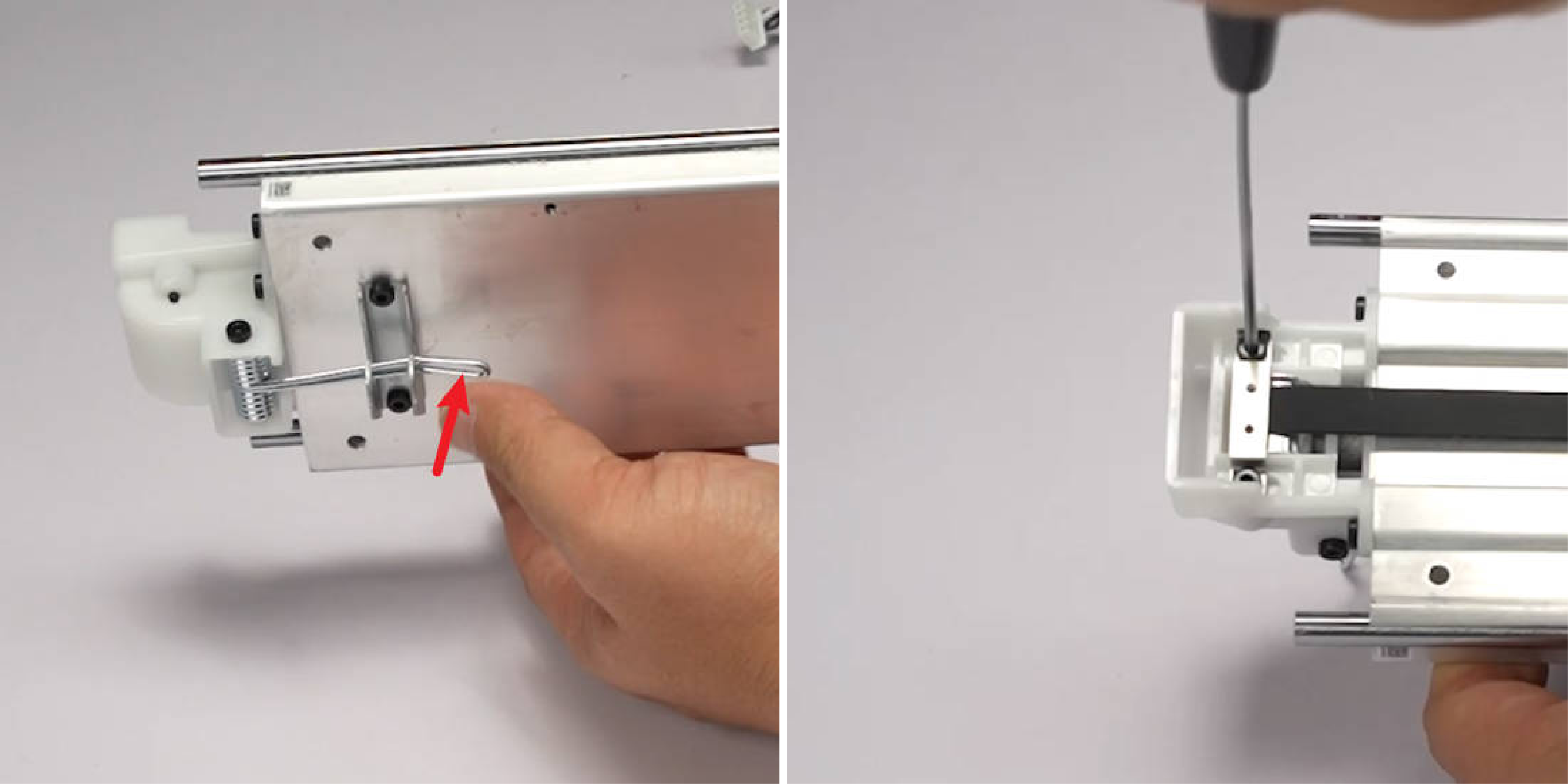

Suelte el resorte de tensión de la correa del eje Y y afloje los 2 tornillos de tensión un giro cada uno.


Paso 7: Retire el motor Y

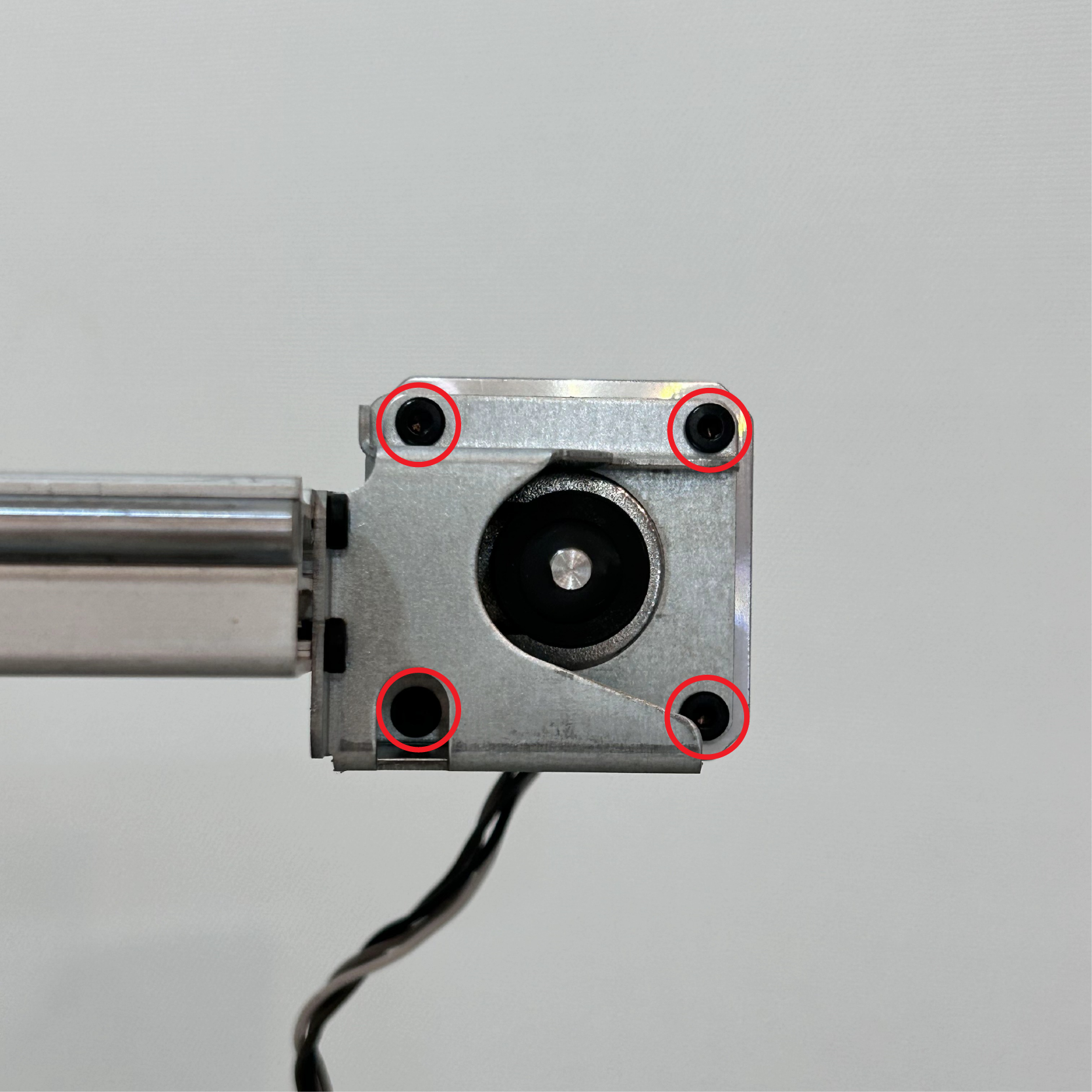

Retire 4 tornillos y quite el motor Y.


Montaje del motor Y

Paso 1: Montaje del motor Y

Asegúrese de que el cable del motor Y esté orientado hacia abajo. Después de pasar la polea del motor Y a través de la correa Y, montela en el soporte del motor y fíjela con 4 tornillos.


Paso 2: Ajuste la correa del eje Y

Ajuste los 2 tornillos de tensión un giro cada uno, luego asegure el resorte de tensión de la correa del eje Y.


Paso 3: Instale el ensamblaje de guía lineal del eje Y

Pase el cable del motor Y a través de la placa base. Primero, inserte el extremo de tensión Y en la base, luego posicione el extremo del motor Y y fíjelo con 1 tornillo en el soporte del motor Y.


Fije el ensamblaje de guía lineal del eje Y con 12 tornillos.


Paso 4: Instale la cubierta del eje Y

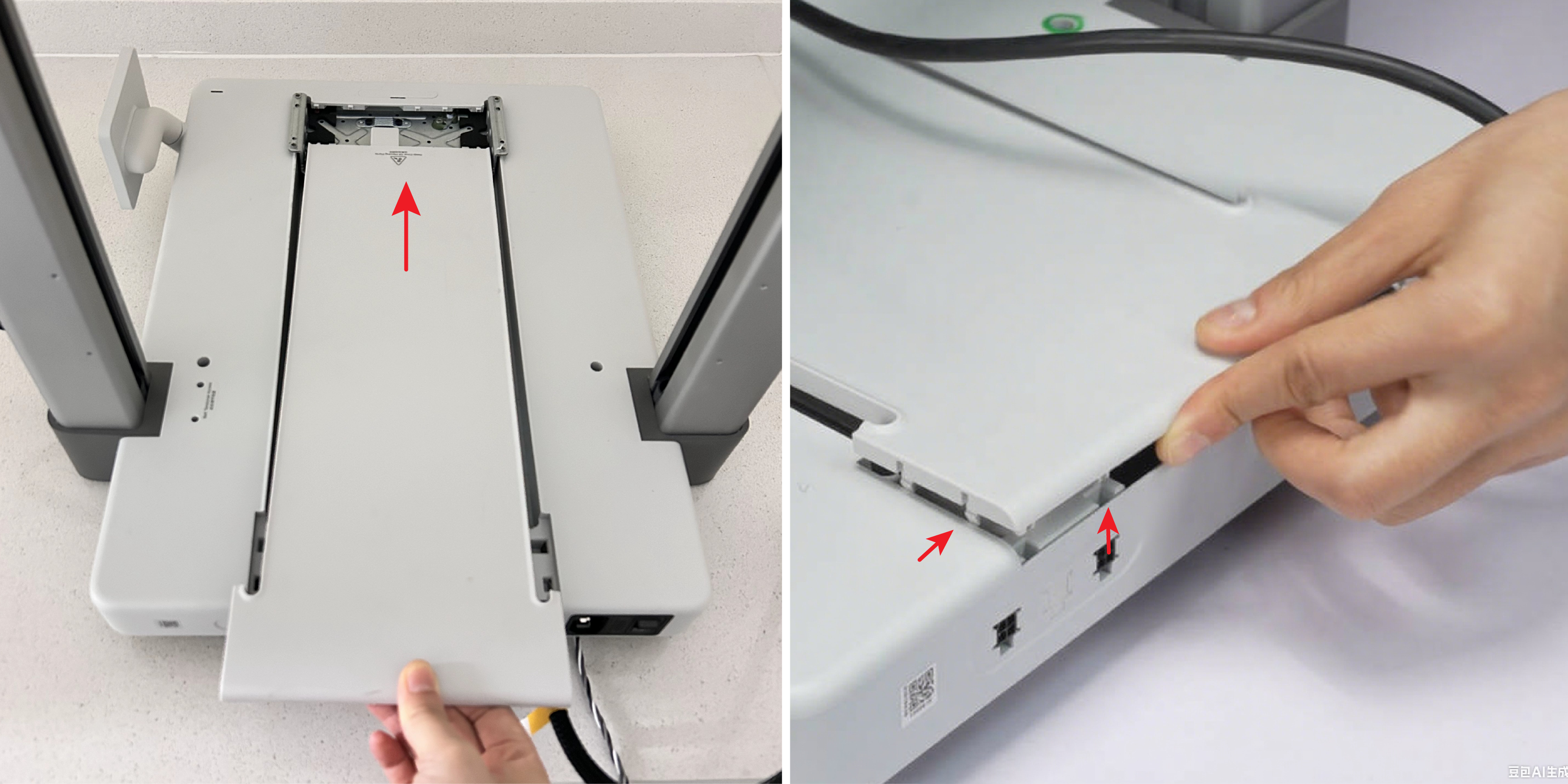

Deslice la cubierta del eje Y hacia adelante horizontalmente, alinee los clips y asegure la cubierta en su lugar.


Paso 5: Instale la cama caliente

Alinee la posición de instalación y coloque la cama caliente sobre el soporte de cama caliente.

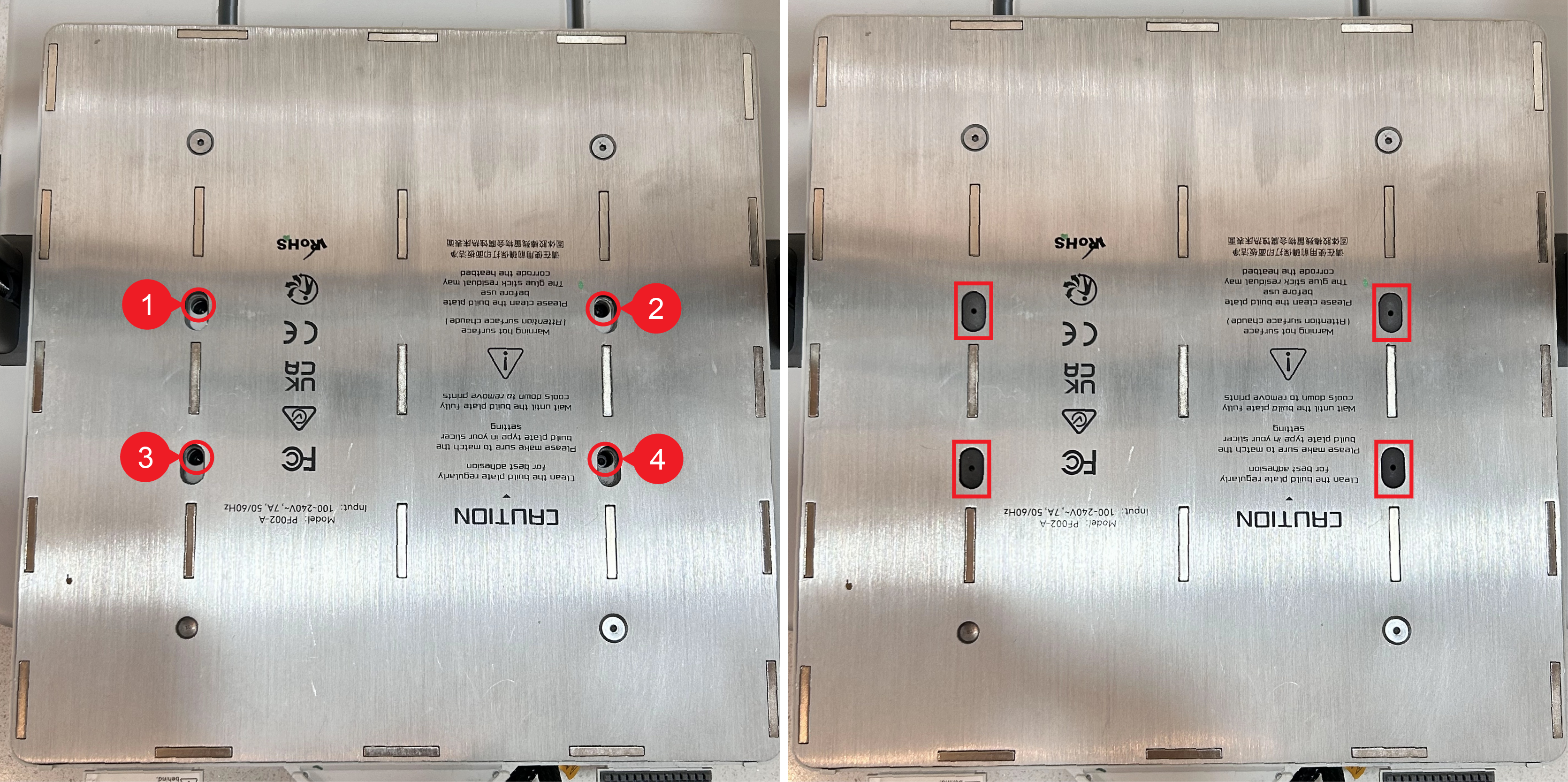

Fije la cama caliente con 4 tornillos e instale 4 mangas de silicona suave.


Paso 6: Conecte los cables

Coloque la impresora boca abajo.

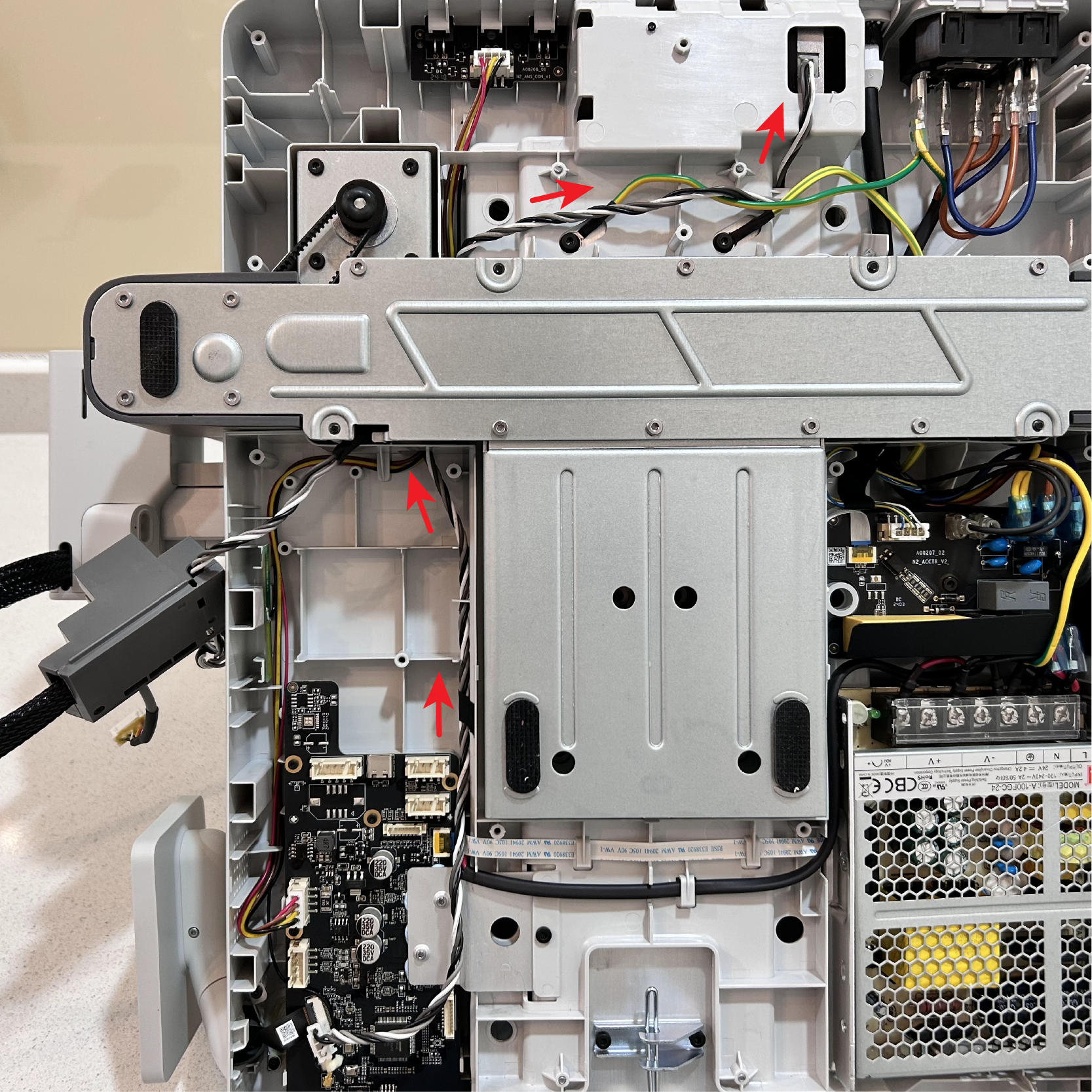

Pase el cable del motor Y.


Conecte el cable del motor Y a la placa principal, luego fije el disipador de calor de la placa principal al eje Y con 1 tornillo.

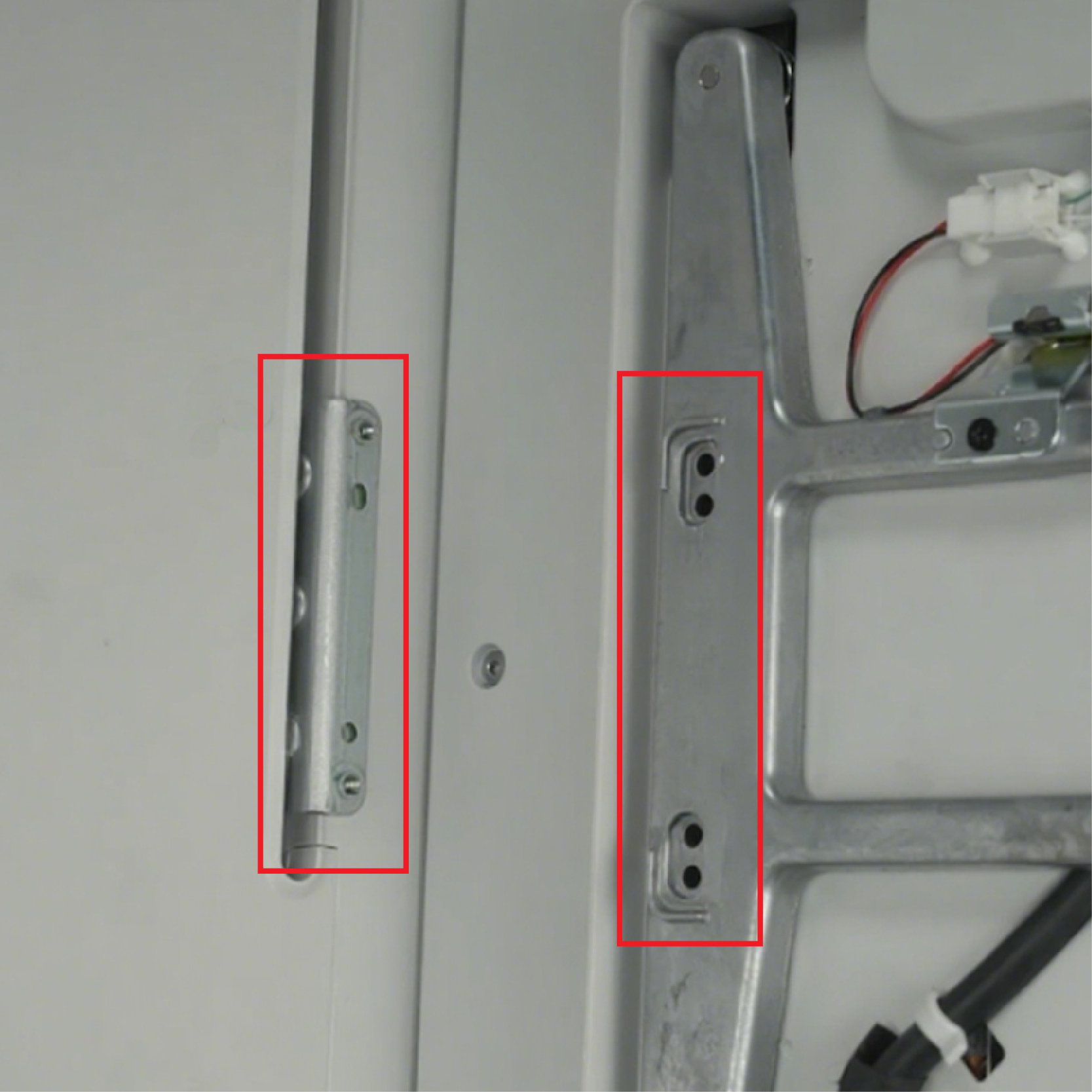

Fije el cable de tierra de alimentación con 2 tornillos y organice los cables para garantizar una instalación suave de la placa base.


Paso 7: Instale la placa base

Asegúrese de que los cables cerca del soporte no queden atrapados antes de conectarlos. Después de instalar la placa base, fíjela con 16 tornillos autoperforantes sin apretar excesivamente.


Alinee el soporte de cable y empuje hacia abajo para asegurar que el cable USB-C esté conectado correctamente. Ajuste el tornillo marcado en amarillo con el torque adecuado para evitar apretar excesivamente. Conecte los cables 1, 2 y 3 en orden, que corresponden respectivamente a la cámara, al motor del eje Z y al motor del eje X.


Paso de verificación de funcionamiento y calibración

Después de completar todos los pasos de montaje anteriores, encienda la impresora, ingrese a la interfaz de control y haga clic en el botón "-Y" o "Y" en la pantalla para mover el eje Y y confirmar si el motor Y funciona correctamente.


En la pantalla de calibración, seleccione únicamente Compensación de Vibraciones y Nivelado Automático de Cama, luego toque Iniciar. La calibración confirmará que la impresora funciona según lo esperado.
