Motor X
El motor X es un motor paso a paso montado en el eje X de la impresora que impulsa el cabezal en el eje X.
¿Qué utilizar?
- El motor X está quemado
- Tras analizar los registros, el soporte técnico oficial confirmó que el motor X está defectuoso.
Advertencia de seguridad
Importante!
Es fundamental apagar la impresora antes de realizar cualquier trabajo de mantenimiento, incluido el trabajo en los cables electrónicos y del cabezal. Realizar tareas con la impresora encendida puede provocar un cortocircuito, causando daños electrónicos y riesgos de seguridad.
Durante el mantenimiento o la solución de problemas, es posible que deba desmontar partes, incluido el hotend. Esto expone cables y componentes eléctricos que podrían provocar un cortocircuito si entran en contacto entre sí, con otros metales o con otros componentes electrónicos mientras la impresora sigue encendida. Esto puede causar daños en la electrónica de la impresora y problemas adicionales.
Por lo tanto, es fundamental apagar la impresora y desconectarla de la fuente de alimentación antes de realizar cualquier mantenimiento. Esto evita cortocircuitos o daños en la electrónica de la impresora, garantizando un mantenimiento seguro y efectivo.
Para cualquier inquietud o pregunta sobre la ejecución de esta guía, por favor abra un nuevo ticket en nuestra Página de Soporte y haremos lo posible por responder con prontitud y brindar la asistencia que necesite.
Herramientas y materiales necesarios
- Llave hexagonal H2.0
- Llave hexagonal H1.5
Retirar el motor X
Paso 1: Desconectar los cables

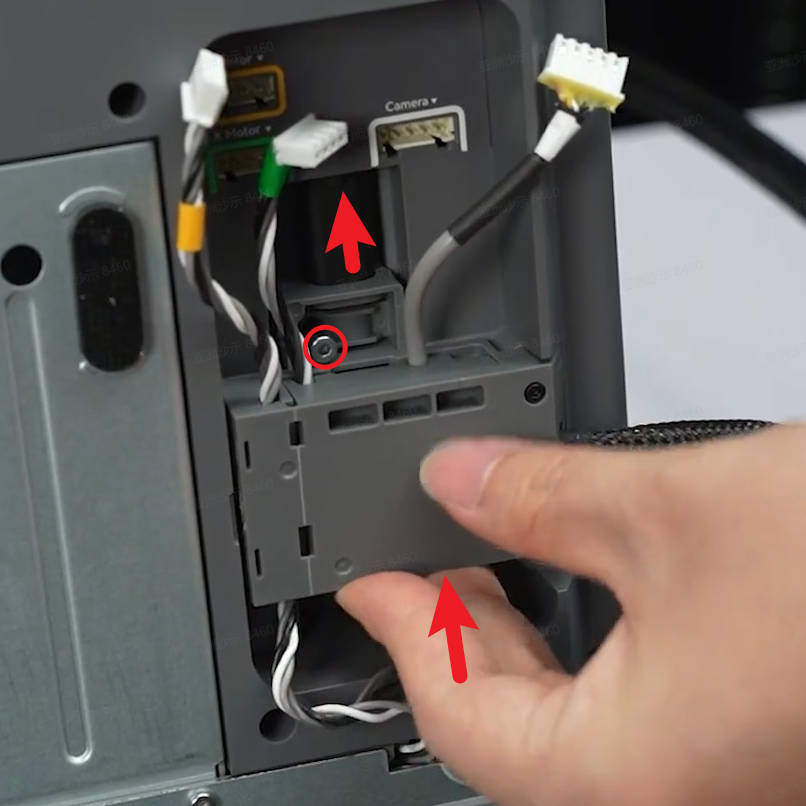

Baje el lado izquierdo de la impresora para exponer la caja de cables en la parte inferior, y desconecte el cable de la cámara, el cable del motor X y el cable del motor Z en secuencia. Afloje un tornillo plateado y deslice la caja de cables para desconectar el cable USB, luego abra la caja de cables y retire el cable del motor Z y el cable del motor X.
Paso 2: Retirar el conjunto del eje X

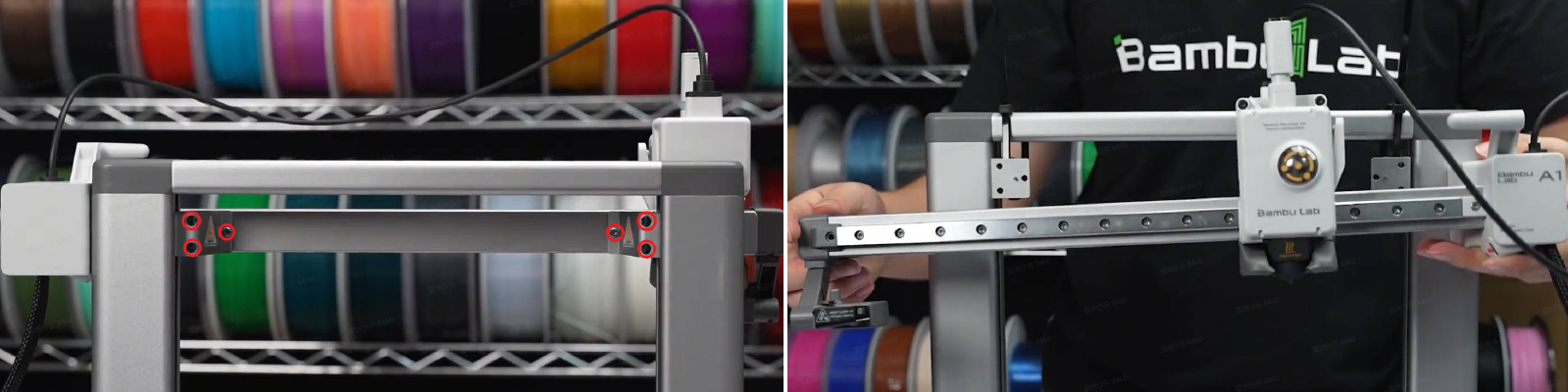

Retire los 6 tornillos ubicados en la parte trasera del eje X y desenganche el conjunto del eje X del marco de la impresora.
Paso 3: Retirar la caja del motor

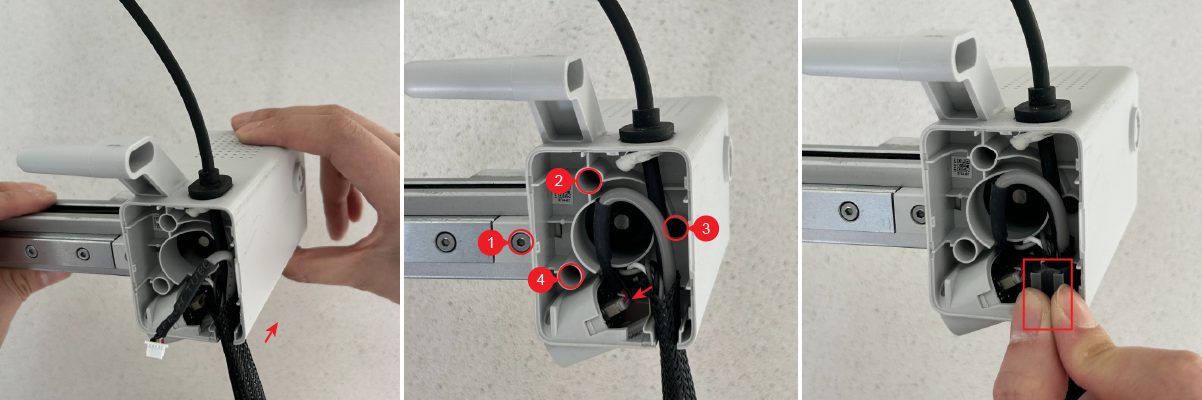

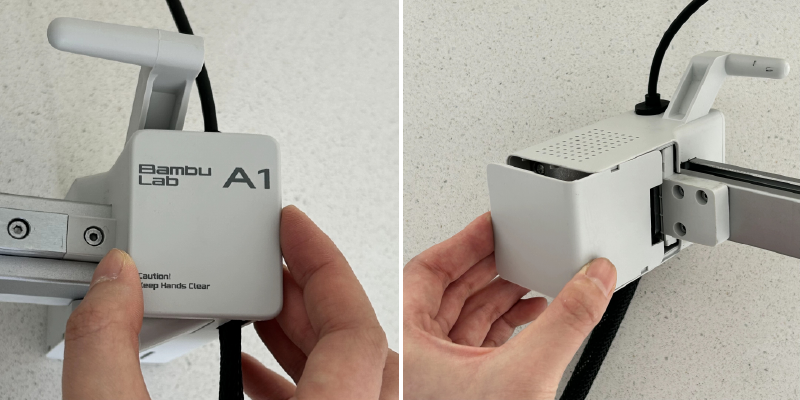

Retire las cubiertas delantera y trasera de la caja del motor X;

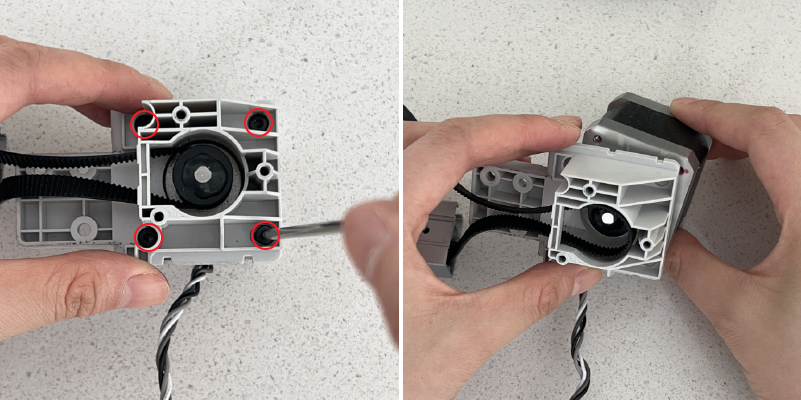

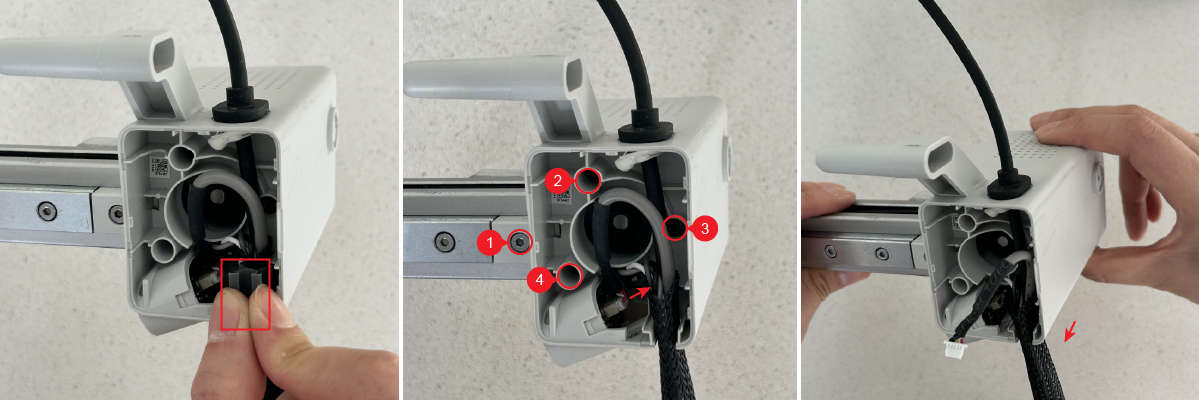

Separe el clip de cable y desconecte el cable de la cámara. Retire 4 tornillos y deslice la caja del motor hacia adelante para retirarla;

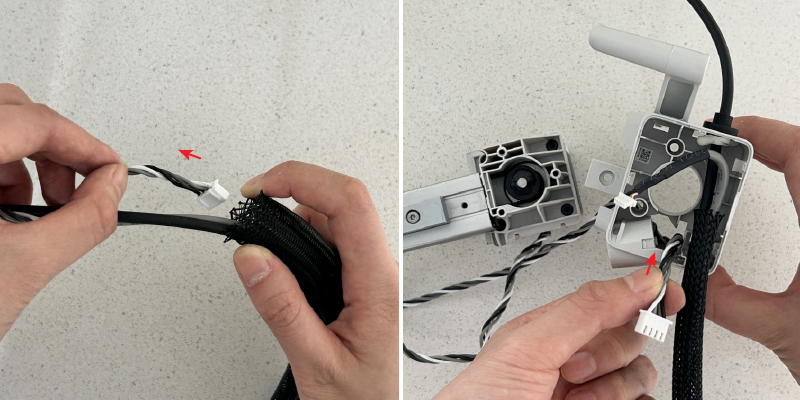

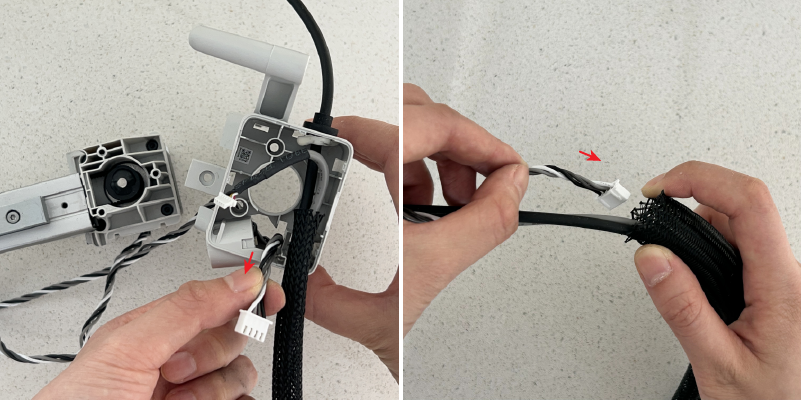

Extraiga el cable del motor X del tubo de malla de nailon y de la caja del motor.
Paso 4: Retirar el bloque de presión de la correa del lado derecho

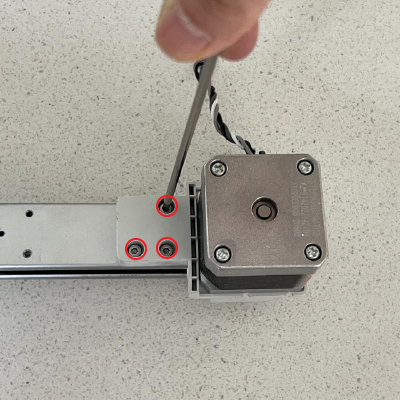

Retire los 2 tornillos para liberar el bloque de presión de la correa del lado derecho.
Paso 5: Retirar el soporte del motor
Retire los 3 tornillos y quite el soporte del motor.
Paso 6: Retirar el motor X

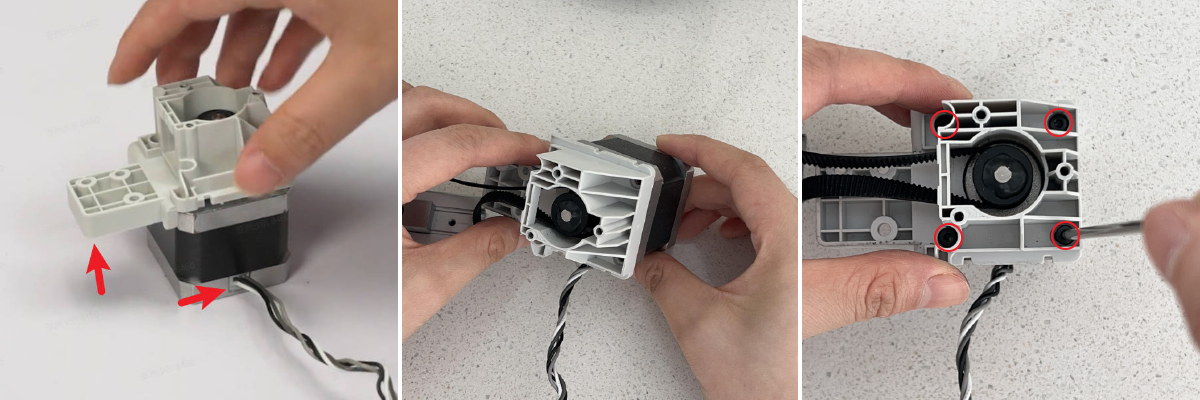

Retire los 4 tornillos y quite el motor X.
Guía de montaje
Paso 1: Instalar el motor X
Verifique la dirección del cable del motor X. Pase la polea del motor X a través de la correa del eje X, luego instale el motor en el soporte del motor y fíjelo con 4 tornillos.
Paso 2: Instalar el soporte del motor
Monte el soporte del motor en el eje X y fíjelo con 3 tornillos.
Paso 3: Instalar el bloque de presión de la correa del lado derecho
Instale el bloque de presión de la correa del lado derecho en el cabezal y fíjelo con 2 tornillos.
Paso 4: Instalar la caja del motor
Pase el cable del motor X a través de la cubierta del motor y el tubo de malla de nailon;
Monte la caja del motor en el soporte y fíjela con 4 tornillos. Conecte el cable de la cámara e instale el clip de cable;
Instale las cubiertas delantera y trasera de la caja del motor X.
Paso 5: Instalar el conjunto del eje X
Alinee el eje X con los pasadores de ubicación en los dos deslizadores del eje Z, luego instálelo en los deslizadores del eje Z. Finalmente, fije el conjunto del eje X apretando 3 tornillos en cada lado.
Paso 6: Conectar los cables

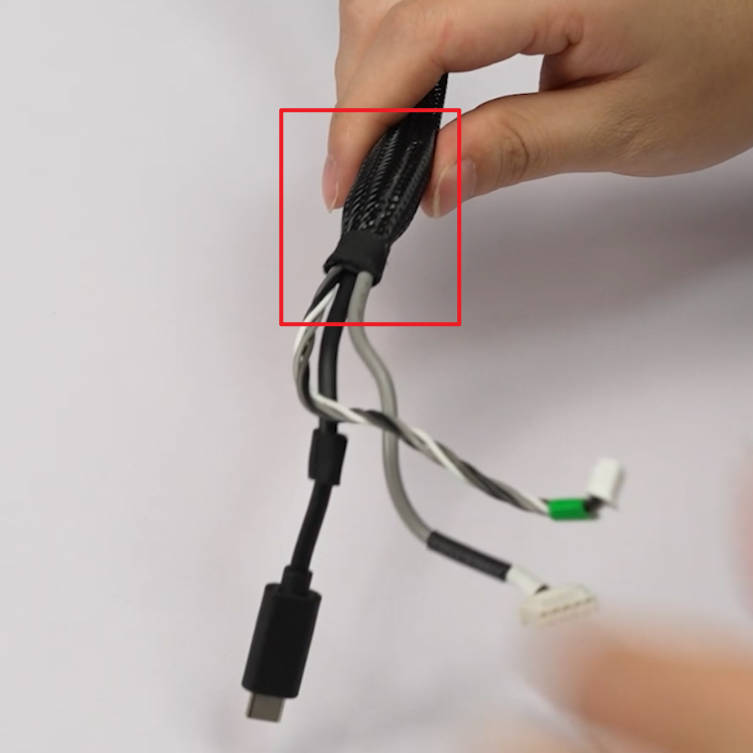

Fije el tubo de malla de nailon con cinta y organice los cables;
Coloque la impresora en posición invertida, conecte el cable del motor X y el cable del motor Z a la caja de gestión de cables;
Instale la caja de gestión de cables en la base inferior, deslícela en la dirección de la ranura, conecte el cable USB y apriete 1 tornillo plateado;

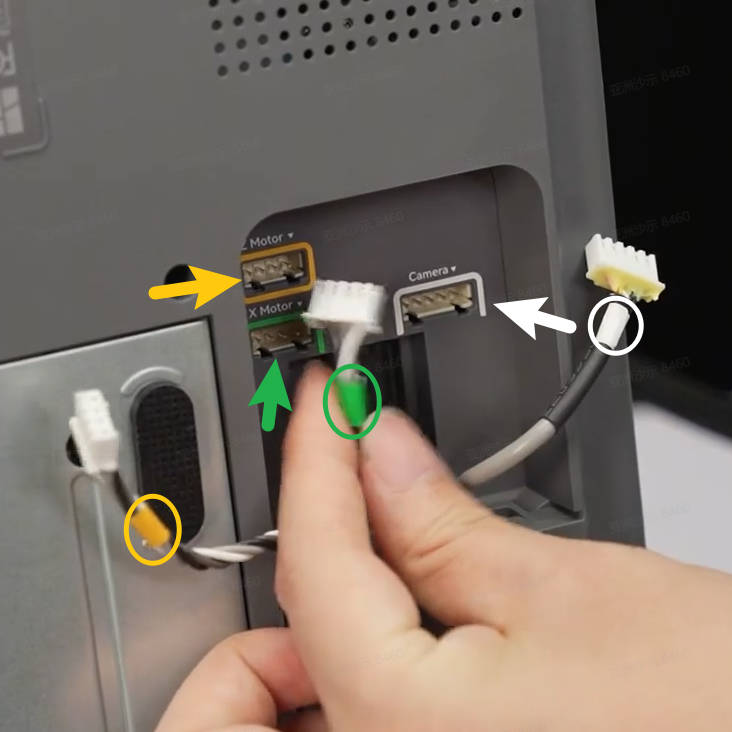

Siga las indicaciones de texto y las etiquetas de color para conectar el cable del motor X, el cable del motor Z y el cable de la cámara. Organice los cables adecuadamente y asegúrese de que no estén aplastados ni enredados. Coloque la impresora en posición vertical.
Paso de verificación de funcionamiento y calibración

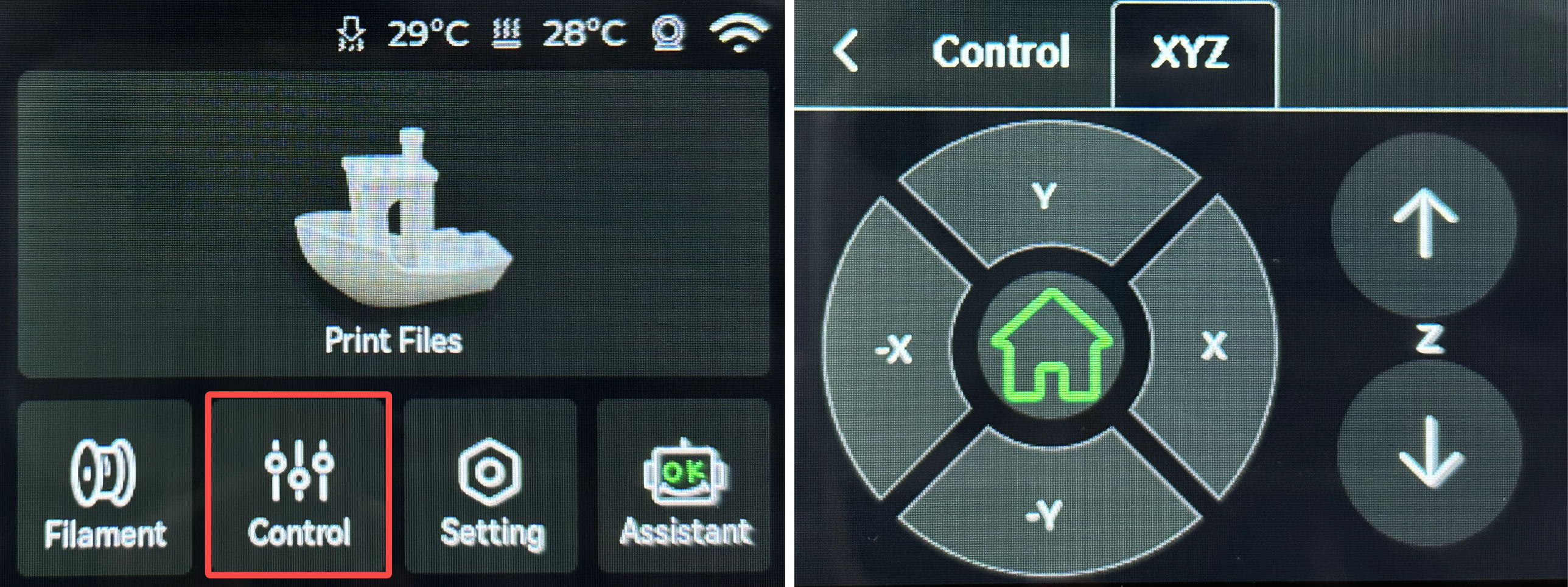

Después de completar todos los pasos de montaje anteriores, encienda la impresora, ingrese a la interfaz de control y haga clic en el botón "-X" o "X" en la pantalla para mover el eje X y confirmar si el motor X funciona correctamente.

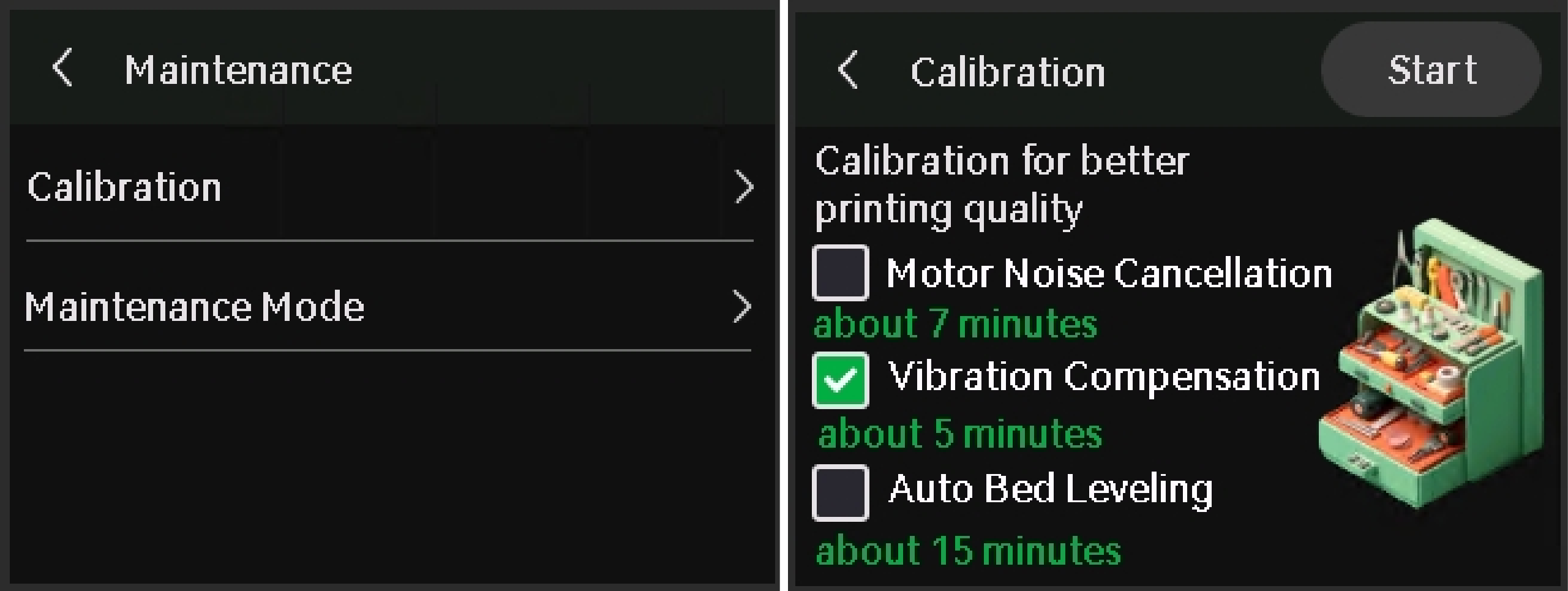

En la pantalla de calibración, seleccione únicamente Compensación de Vibración, luego toque Iniciar. La calibración confirmará que la impresora funciona según lo esperado.
Notas finales
Esperamos que la guía detallada proporcionada haya sido útil e informativa.
Para garantizar una ejecución segura y efectiva, si tiene alguna inquietud o pregunta sobre el proceso descrito en este artículo, recomendamos presentar un ticket técnico relacionado con su problema.
Incluya una imagen o video que ilustre el problema, así como cualquier información adicional relacionada con su consulta.
