Interruptor de alimentación
A continuación, presentaremos los pasos detallados para reemplazar el interruptor de alimentación A1.
.jpg)
Modelos de impresoras aplicables
Bambu Lab A1
¿Cuándo utilizar?
- La impresora no se enciende.
- Mala conexión del cable de alimentación.
- Recomendado por el soporte técnico de Bambu Lab.
Herramientas y materiales necesarios

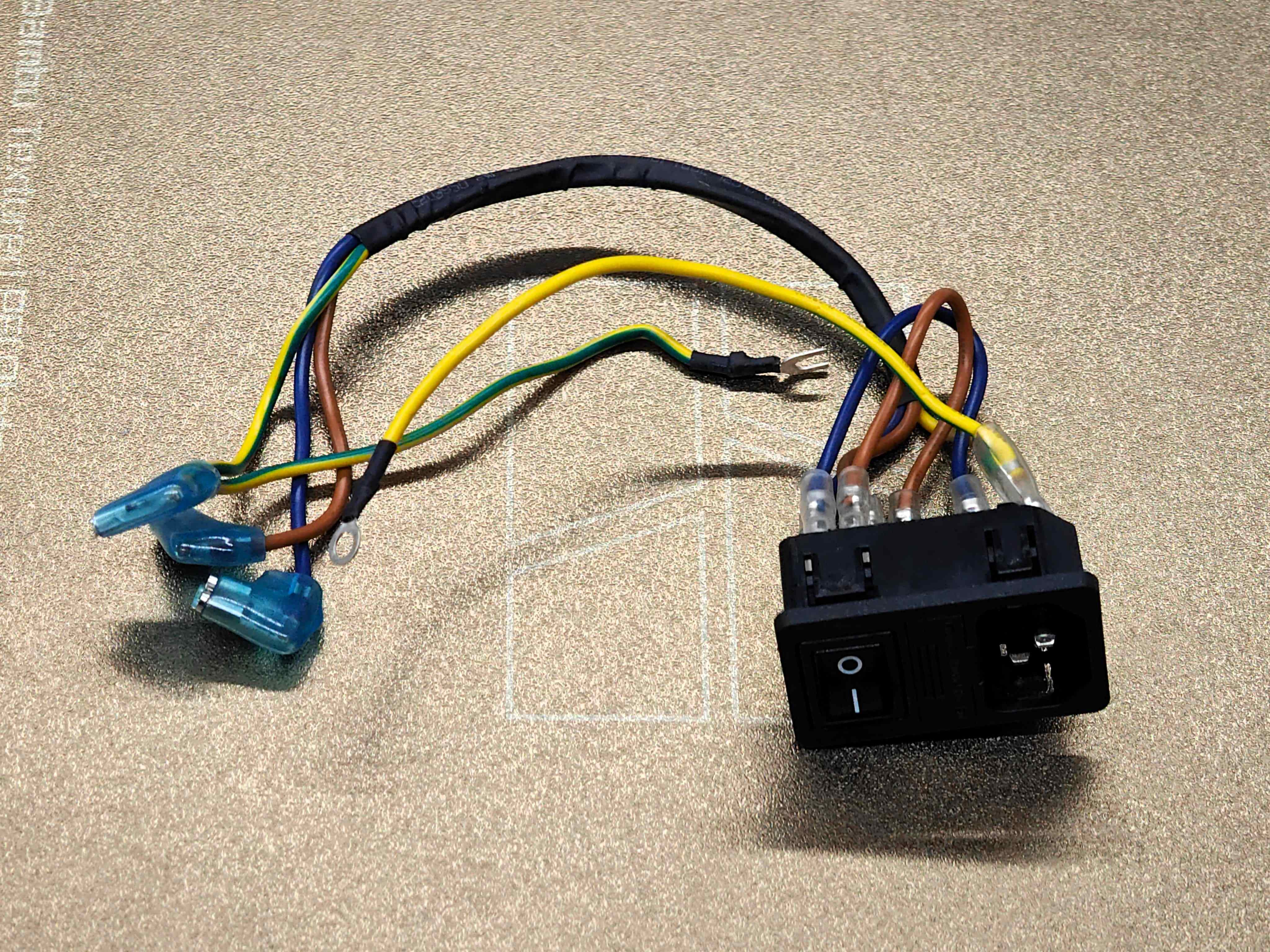

- Nuevo interruptor de alimentación
- Llave hexagonal H2.0
- Destornillador PH2
- 20 minutos

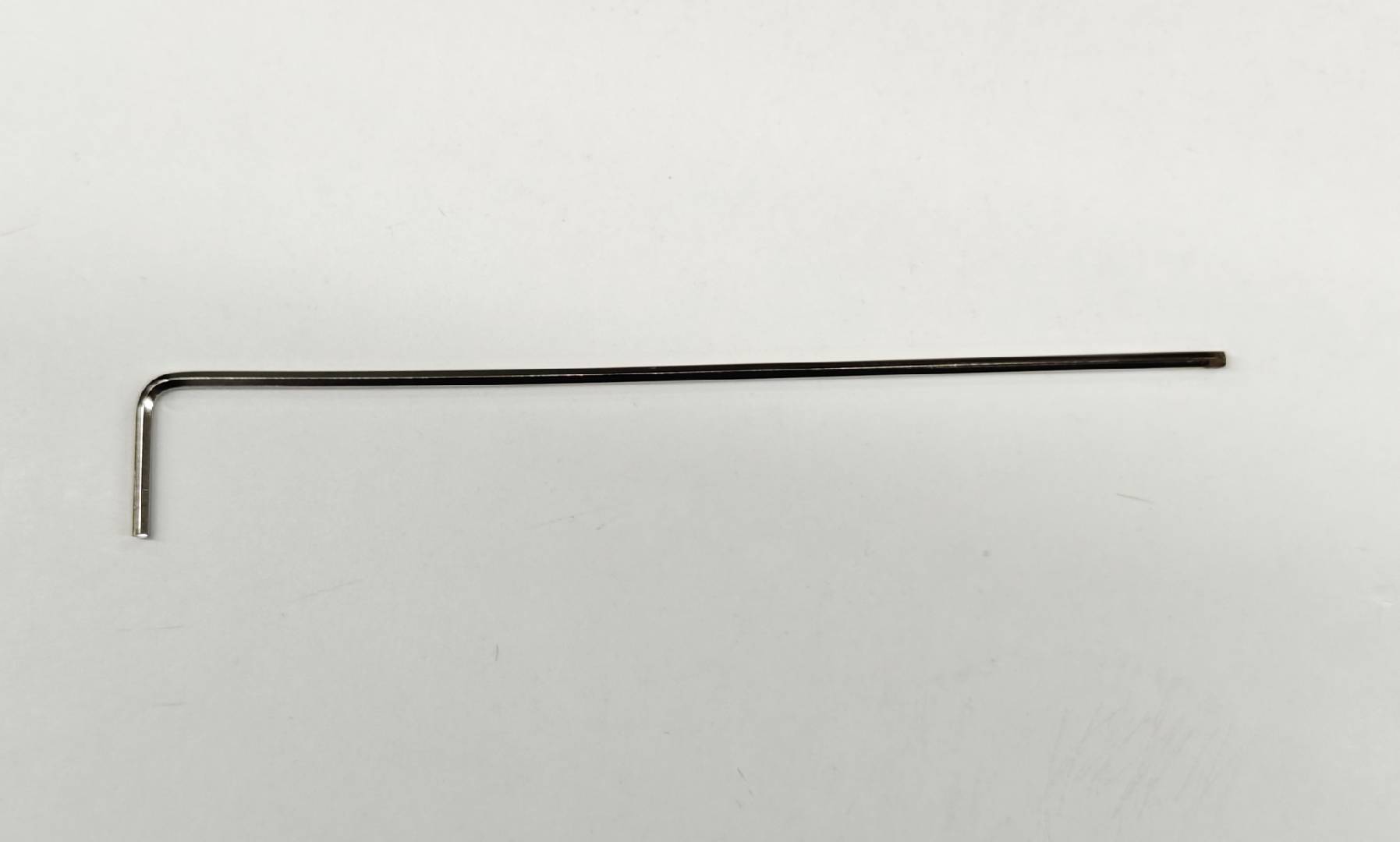

Nota: Antes de continuar, debe encontrar una llave hexagonal H2.0 con curva de 90 grados o una herramienta similar para retirar el interruptor de alimentación.
Advertencia de seguridad
Es crucial apagar la impresora antes de realizar cualquier trabajo de mantenimiento, incluido el trabajo en los cables electrónicos de la impresora y el cabezal. Realizar tareas con la impresora encendida puede provocar un cortocircuito, causando daños electrónicos y riesgos de seguridad. Durante el mantenimiento o la solución de problemas, es posible que deba desmontar partes, incluido el hotend. Esto expone cables y componentes eléctricos que podrían provocar un cortocircuito si entran en contacto entre sí, con otros metales o componentes electrónicos mientras la impresora sigue encendida. Esto puede causar daños en los componentes electrónicos de la impresora y problemas adicionales. Por lo tanto, es crucial apagar la impresora y desconectarla de la fuente de alimentación antes de realizar cualquier mantenimiento. Esto evita cortocircuitos o daños en los componentes electrónicos de la impresora, garantizando un mantenimiento seguro y efectivo. Para cualquier inquietud o pregunta sobre la aplicación de esta guía, abra un nuevo ticket en nuestra Página de Soporte y haremos lo posible por responder con rapidez y brindarle la asistencia necesaria.
Retirar el interruptor de alimentación antiguo
1. Colocar la impresora sobre su parte frontal
Para acceder fácilmente a la sección inferior del A1, debe colocar la impresora sobre su parte frontal.

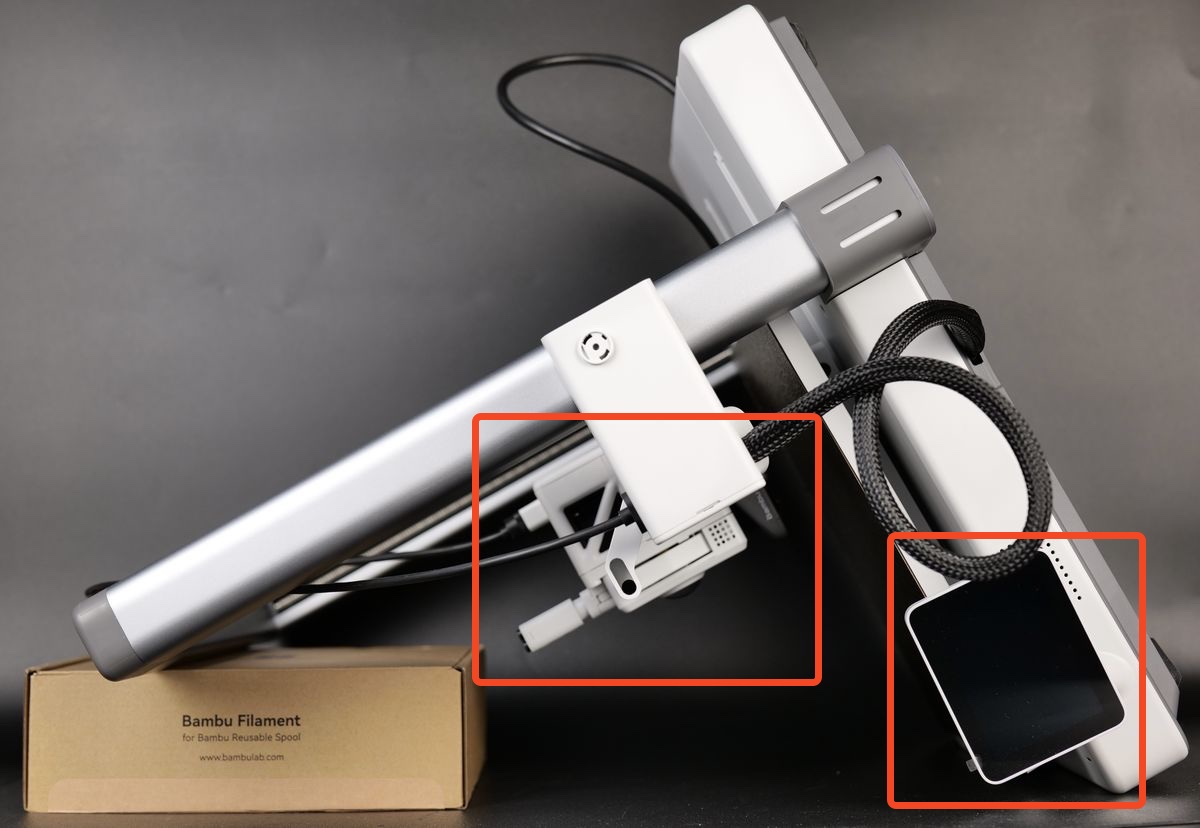

Comience girando la pantalla a un lado, luego coloque suavemente la impresora sobre su parte frontal, como se muestra en la imagen a continuación.
Utilice una caja de filamento para mantener el lado superior elevado y evitar presionar sobre el extrusor y la pantalla.
2. Desconectar el cable y retirar el soporte de cable

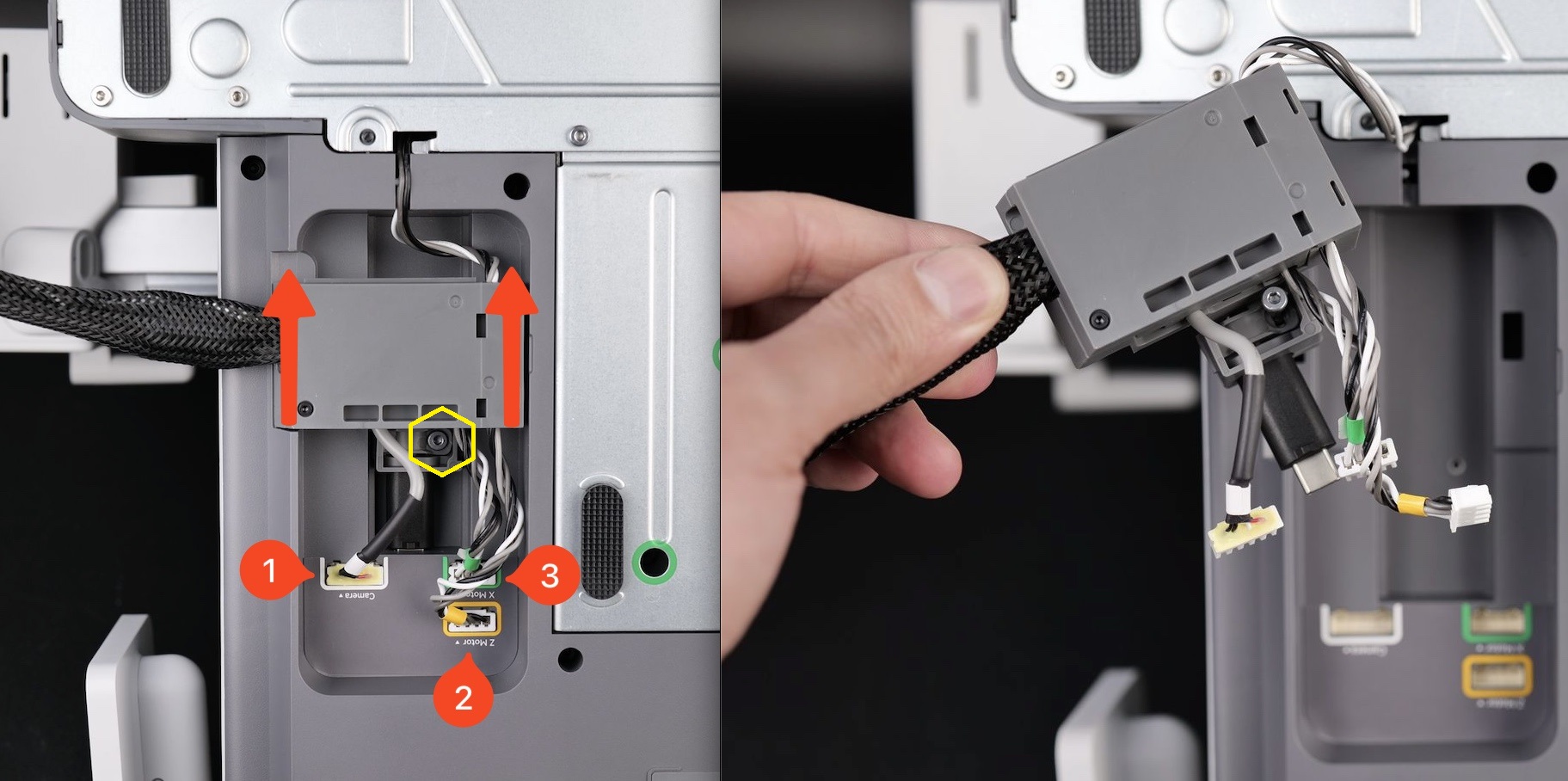

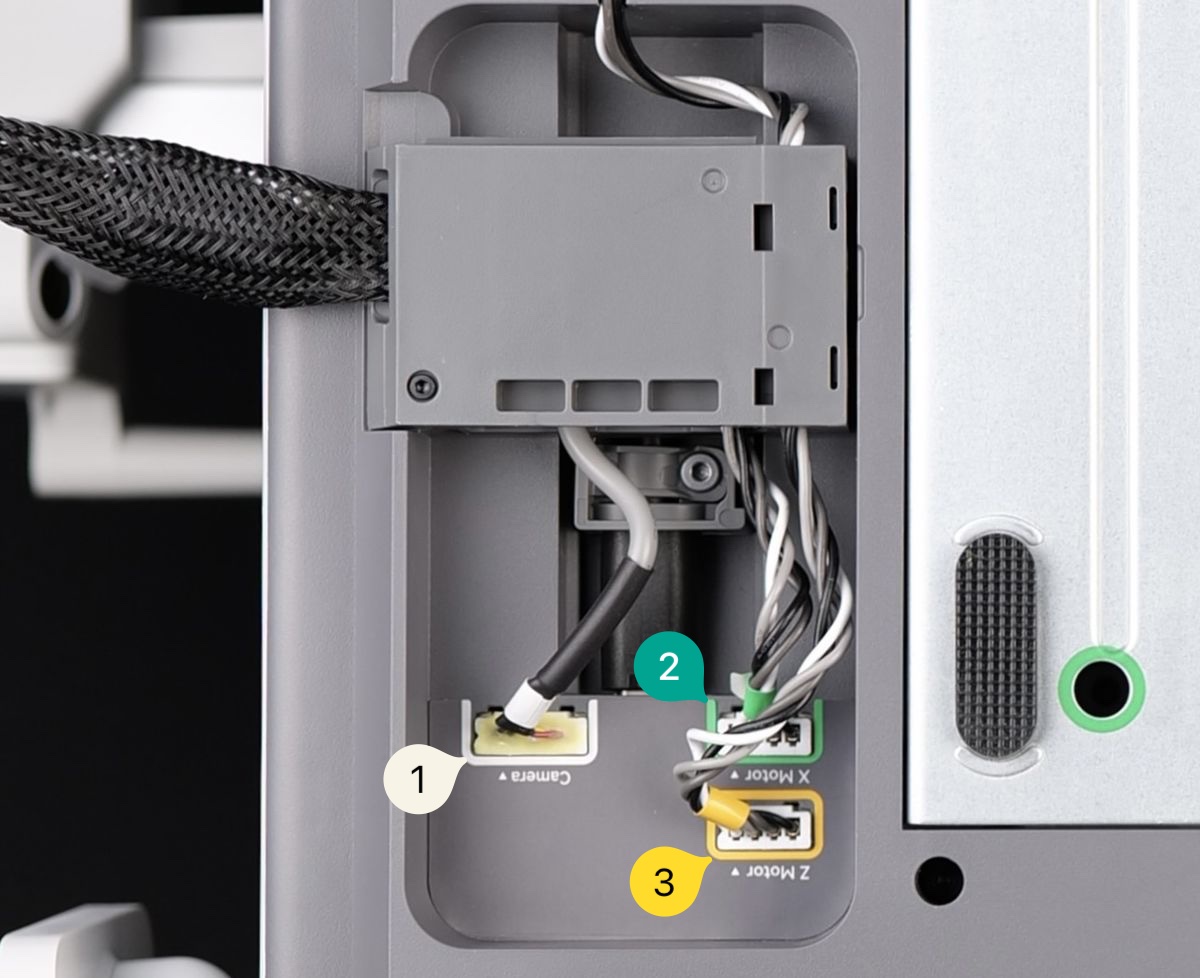

Afloje los tornillos marcados en amarillo sin retirarlos por completo. Después de retirar los cables 1, 2 y 3 (que corresponden a la cámara, el motor del eje Z y el motor del eje X respectivamente), empuje hacia arriba el soporte de cable para desconectar el cable USB-C.
Nota: Si es difícil retirar el soporte de cable, puede retirar completamente los tornillos marcados en amarillo e intentarlo nuevamente.
3. Retirar la cubierta inferior de la impresora

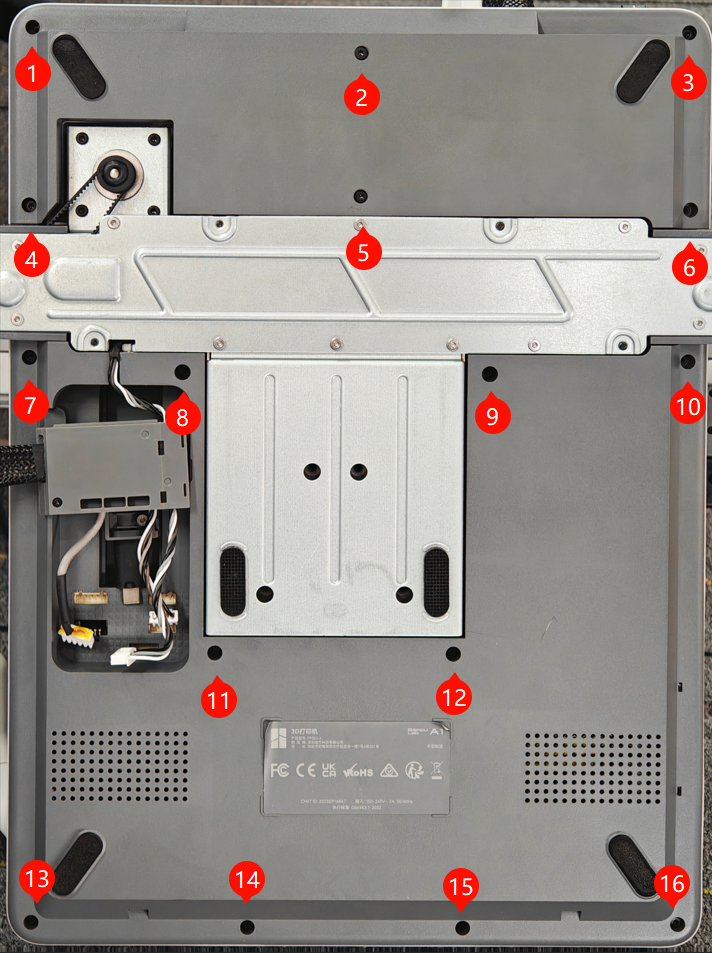

Retire los 16 tornillos en la parte inferior, luego retire la cubierta inferior de la impresora uno por uno.

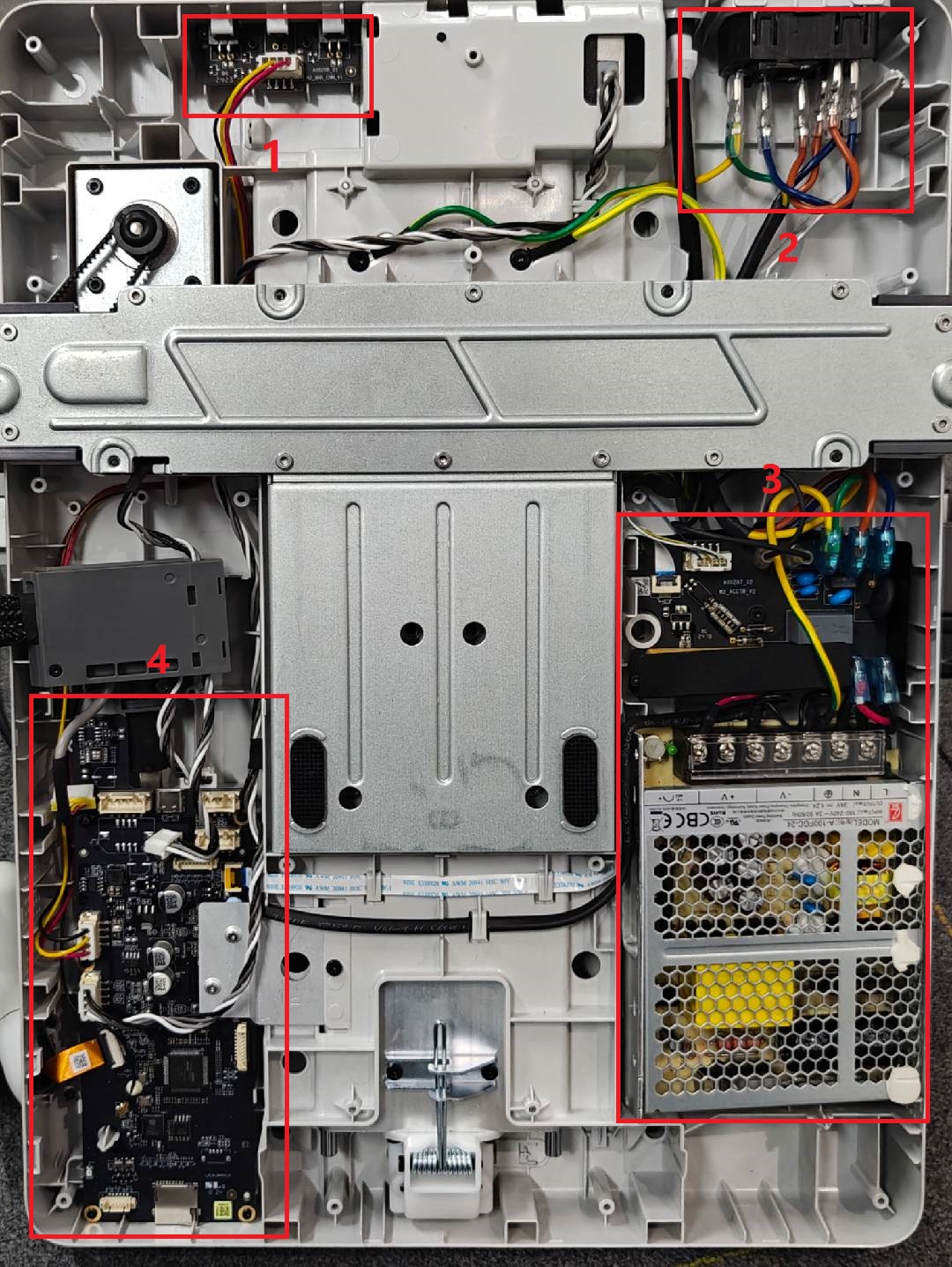

Después de retirar la cubierta inferior, se pueden ver las siguientes cuatro áreas. Los pasos de reemplazo para esta ocasión están en el Área 2 y el Área 3.
4. Retirar el cable del interruptor de alimentación

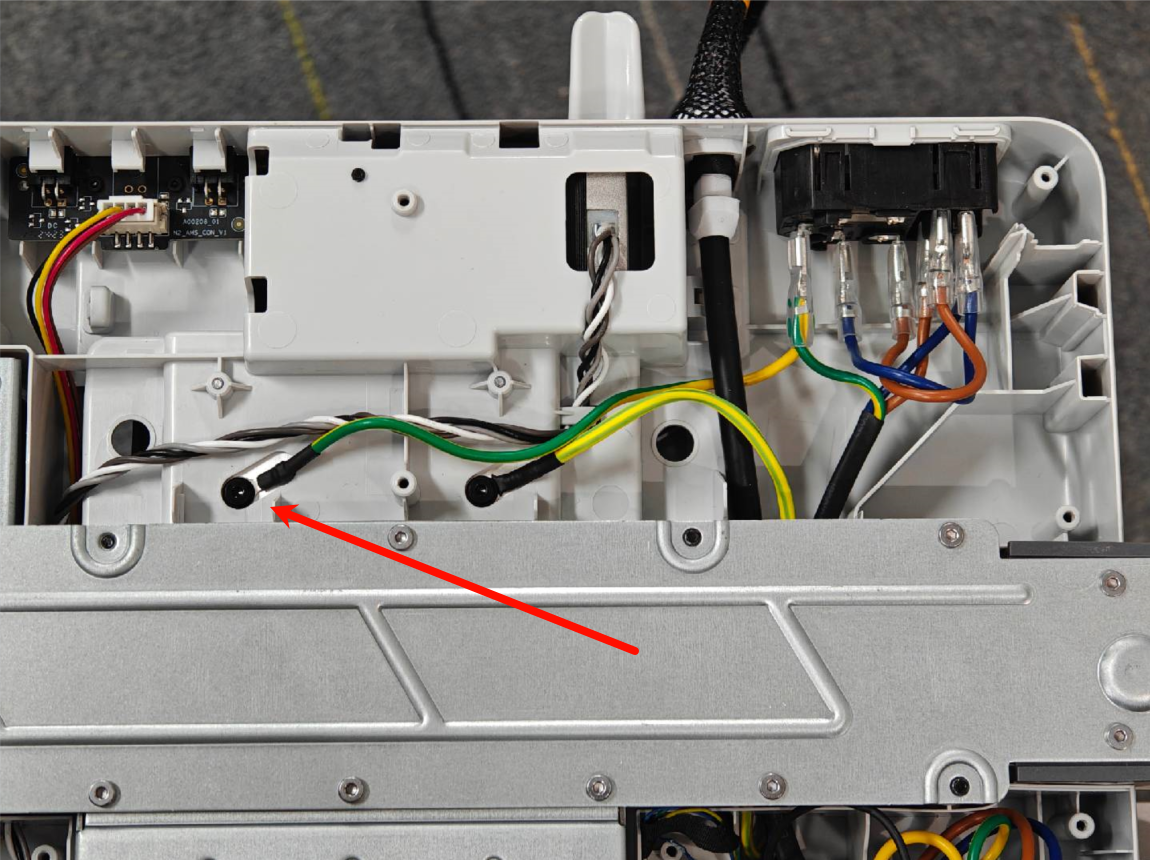

Primero, debe desconectar el cable de tierra del interruptor de alimentación.
Retire los cuatro conectores de cable uno por uno, como se muestra en la siguiente figura.

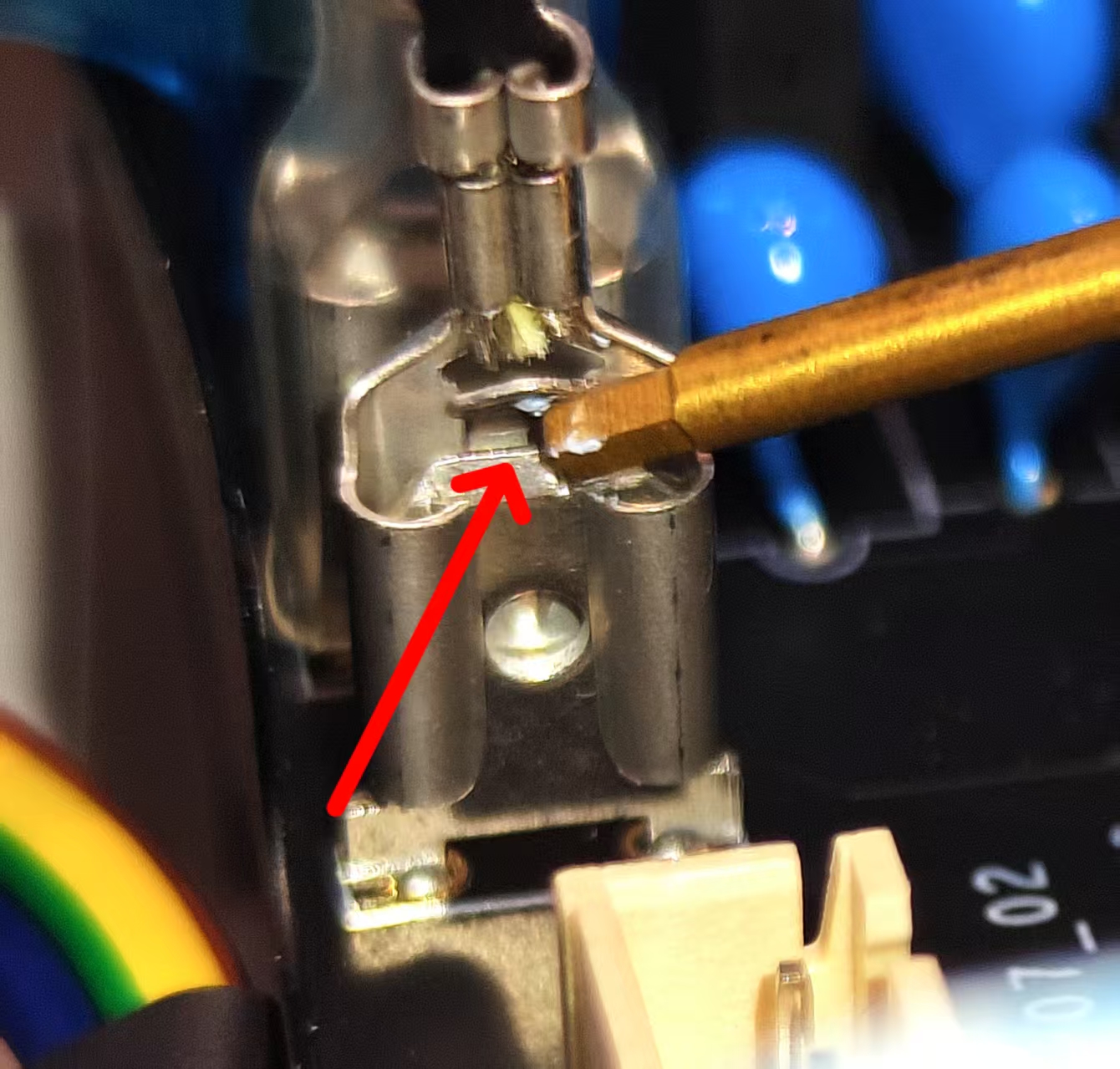

Nota: Si se retiran los conectores 1, 2 y 3, será más difícil. En tales casos, puede usar una llave hexagonal interna para presionar contra el pasador de liberación antes de retirar el conector de cable.
5. Retirar el interruptor de alimentación

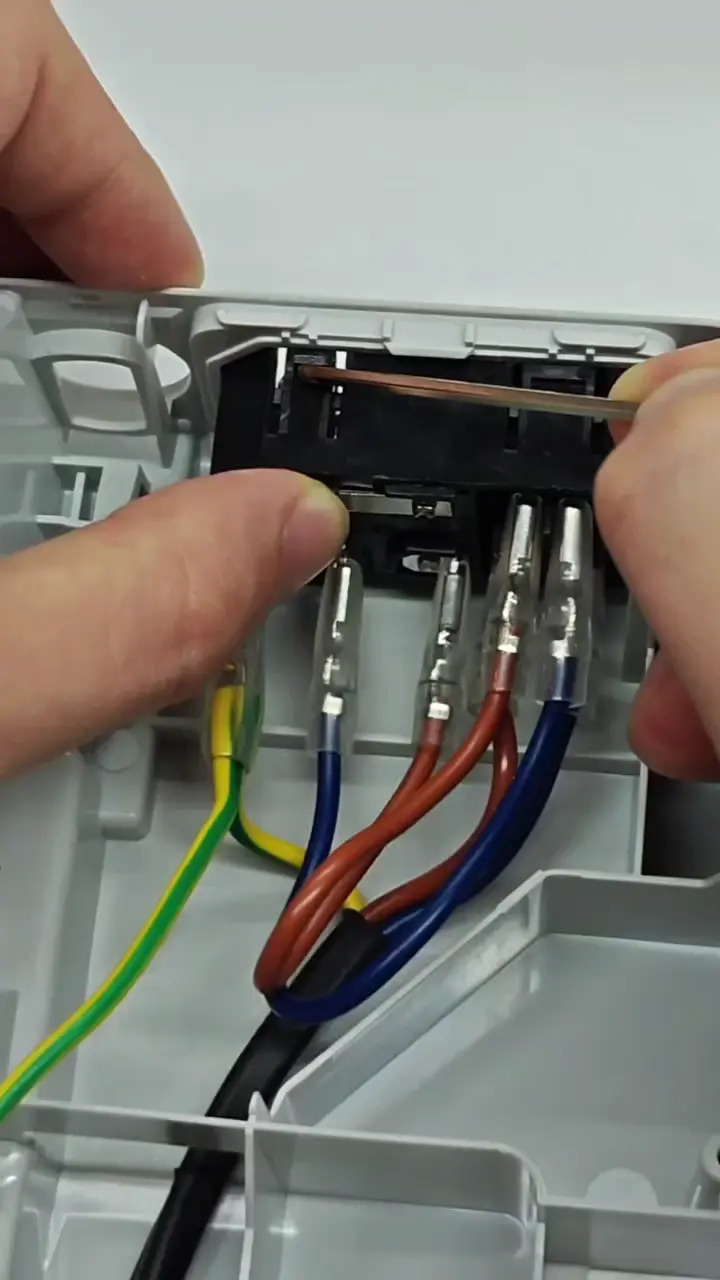

La retirada del interruptor de alimentación se puede realizar en los siguientes tres pasos: 1. Liberar los dos clips de retención superiores.
Después de liberar el pasador de enganche, debe mantenerlo presionado con los dedos para evitar que vuelva a deslizarse.

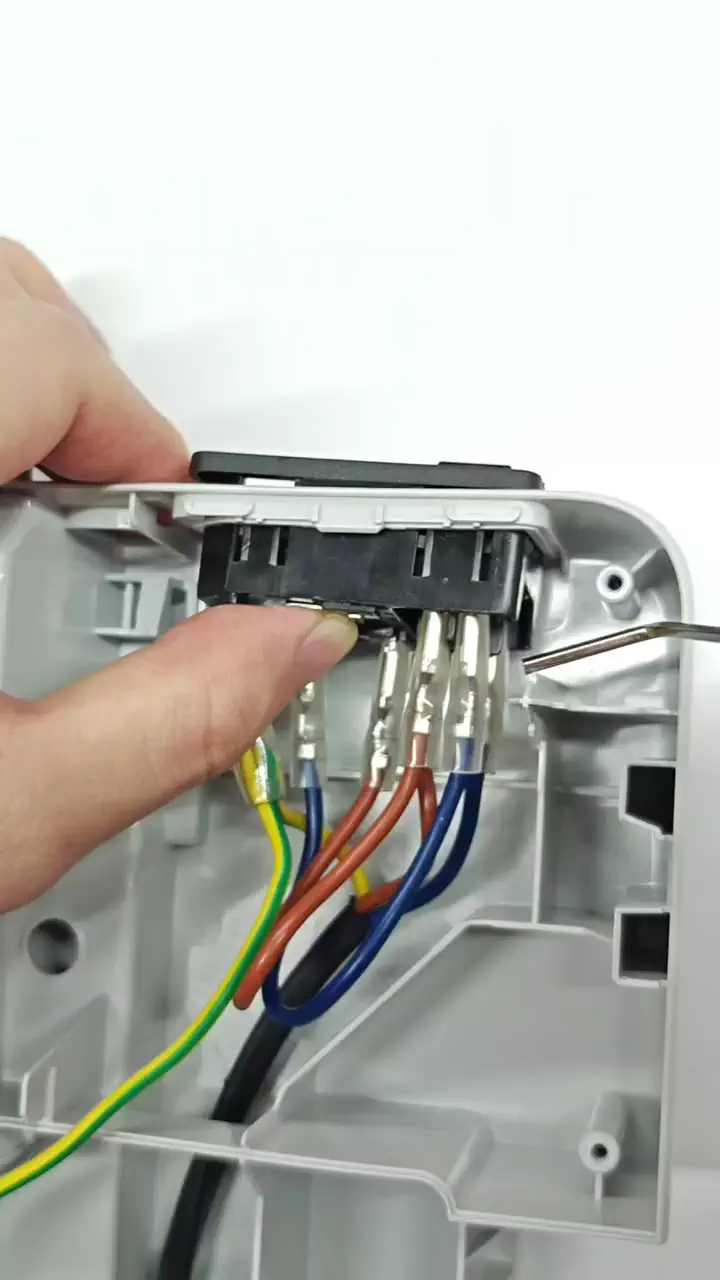

2. Mientras empuja hacia adelante desde el lado trasero del interruptor, libere el pasador de enganche en la esquina inferior derecha. En este punto, se han liberado tres pasadores de enganche.

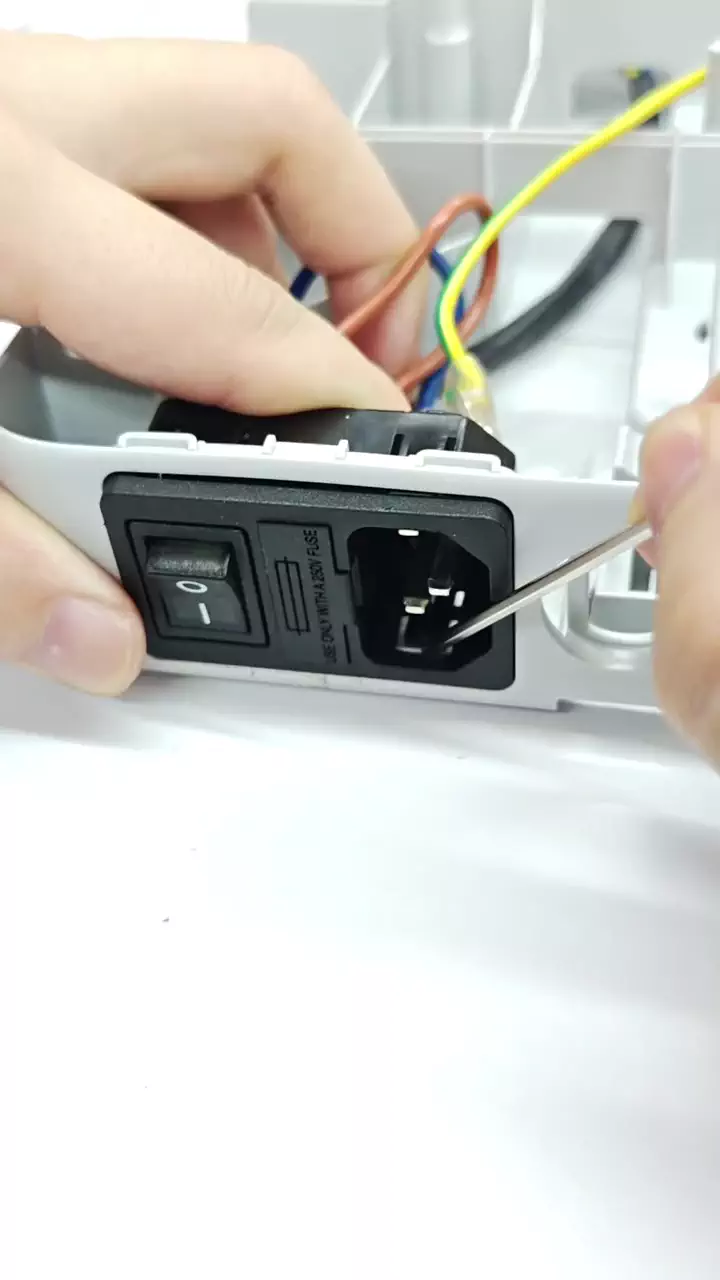

3. Mientras empuja hacia adelante desde el lado trasero después de girar el interruptor, libere el pasador de enganche en la esquina inferior derecha y retire el interruptor de alimentación.
Utilice el extremo más corto de la llave hexagonal y presiónela hacia arriba contra el pasador inferior para liberarlo.
En este punto, el interruptor de alimentación antiguo ha sido retirado por completo. A continuación, se puede instalar el nuevo interruptor de alimentación.
Instalar un nuevo interruptor de alimentación
1. Instalar el interruptor de alimentación

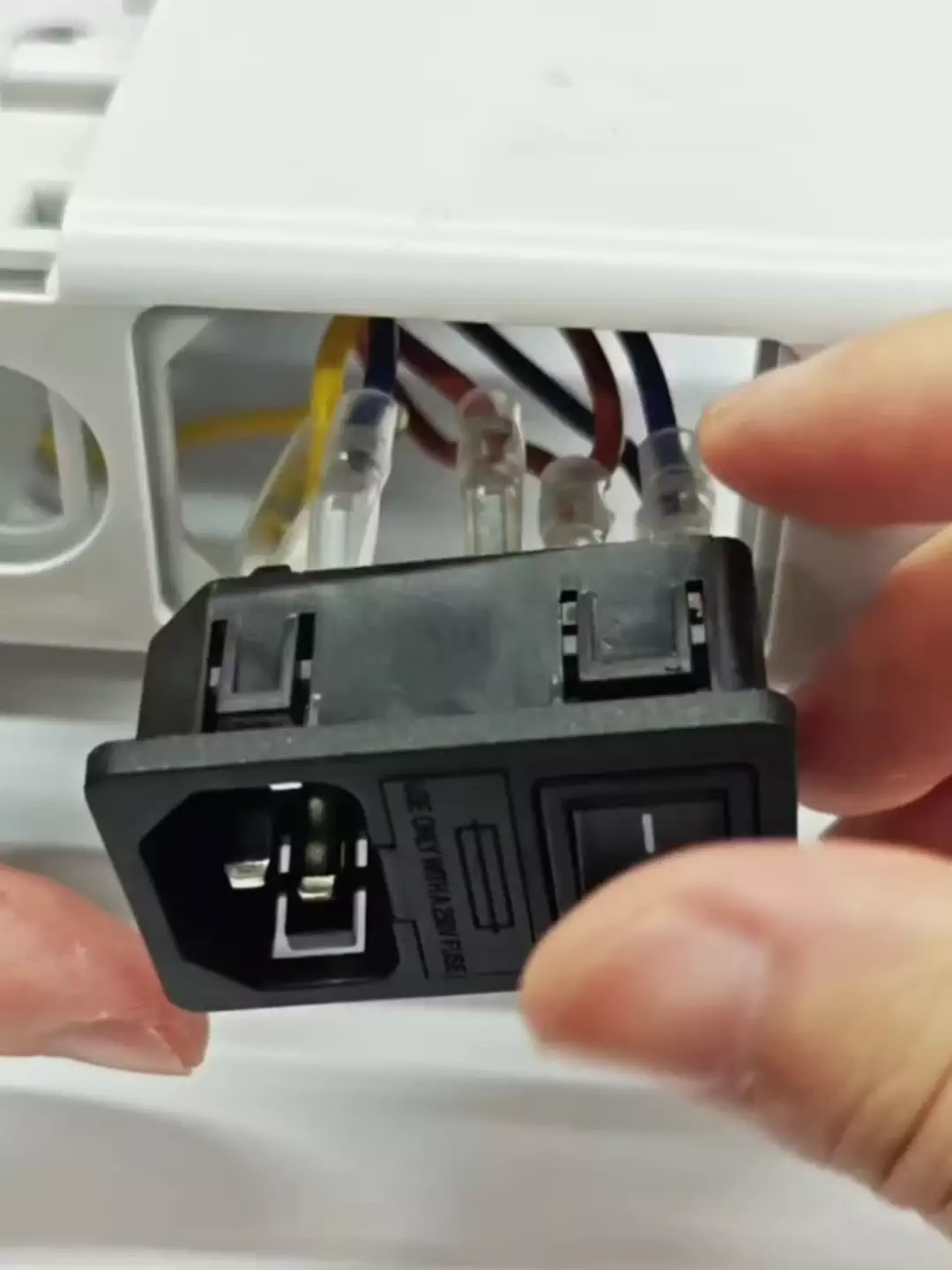

Alinee el interruptor de alimentación con la ranura y empujélo hacia adentro. El pasador de enganche se enganchará automáticamente.
Nota: El botón del interruptor está ubicado cerca del lado exterior de la impresora.
2. Cable de conexión de alimentación
- Conectar el cable de tierra
Nota: En la nueva versión del interruptor de alimentación A1, hemos optimizado la disposición del cable al eliminar el conector intermedio de cable de tierra hacia la placa AC. Las pruebas funcionales y de seguridad han verificado que este cambio no afecta el funcionamiento normal del interruptor de alimentación ni del sistema en general, al mismo tiempo que reduce el número de puntos de conexión y mejora la confiabilidad y simplicidad de la disposición del cable.

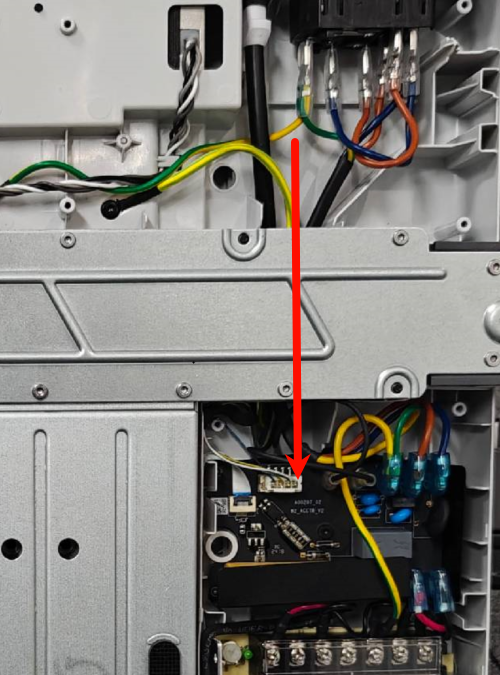

- El cable del interruptor de alimentación debe pasar por el canal inferior.
- Conectar el cable a la placa AC y al módulo de alimentación.

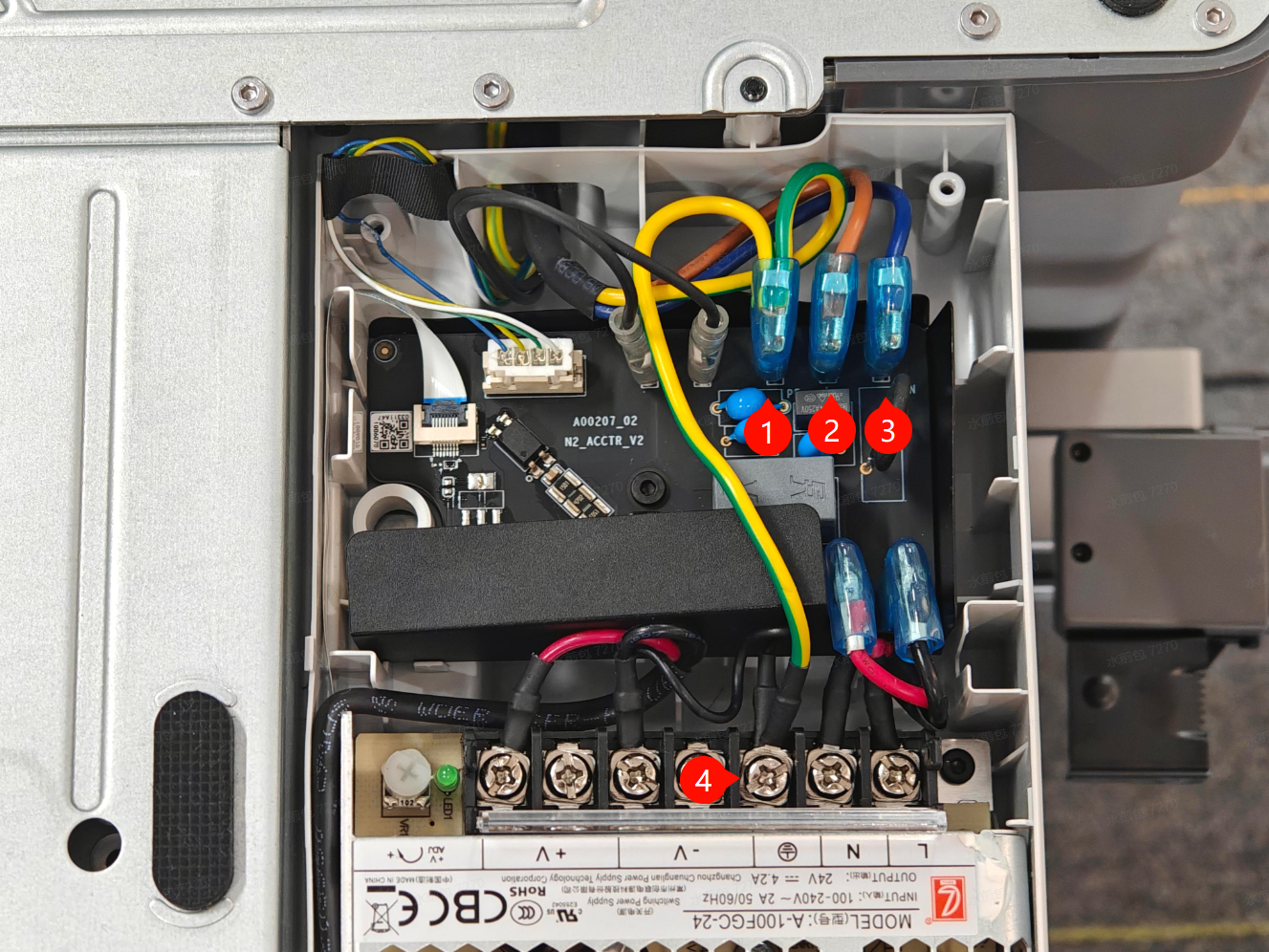

#1 Cable de tierra de la placa AC (amarillo) #2 Vivo (marrón) #3 Neutro (azul) #4 Cable de tierra del módulo de alimentación (amarillo)
Después de completar la instalación del cable, preste atención a instalar los manguitos de goma para evitar cortocircuitos.

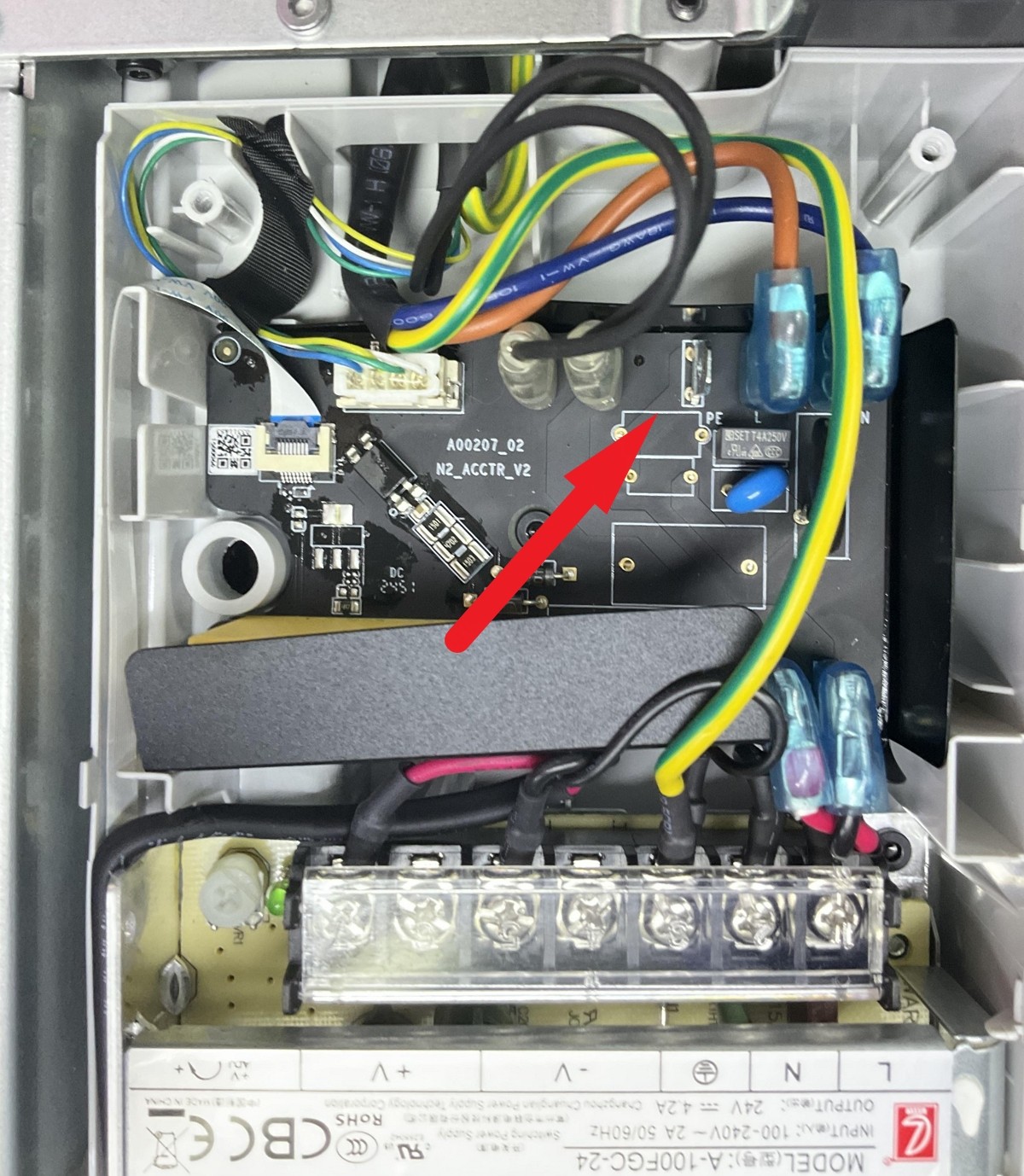

Nota: La nueva versión de la placa AC ha eliminado el diseño del cable de tierra y optimizado el interruptor de alimentación y la capacidad de conducción de corriente. Este cambio no afecta las funciones y rendimiento esenciales de la placa AC.
3. Instalar la cubierta inferior de la impresora
Ahora se puede instalar la cubierta inferior de la impresora; debe tener en cuenta la posición del soporte de cable para el cable del motor. Antes de insertar el conector de cable, evite que la cubierta inferior presione el cable del motor; Después de instalar la cubierta inferior, fije los correspondientes 16 tornillos. Estos tornillos son autoatornillantes. Evite apretar excesivamente.
5. Instalar el soporte de cable y conectar los cables

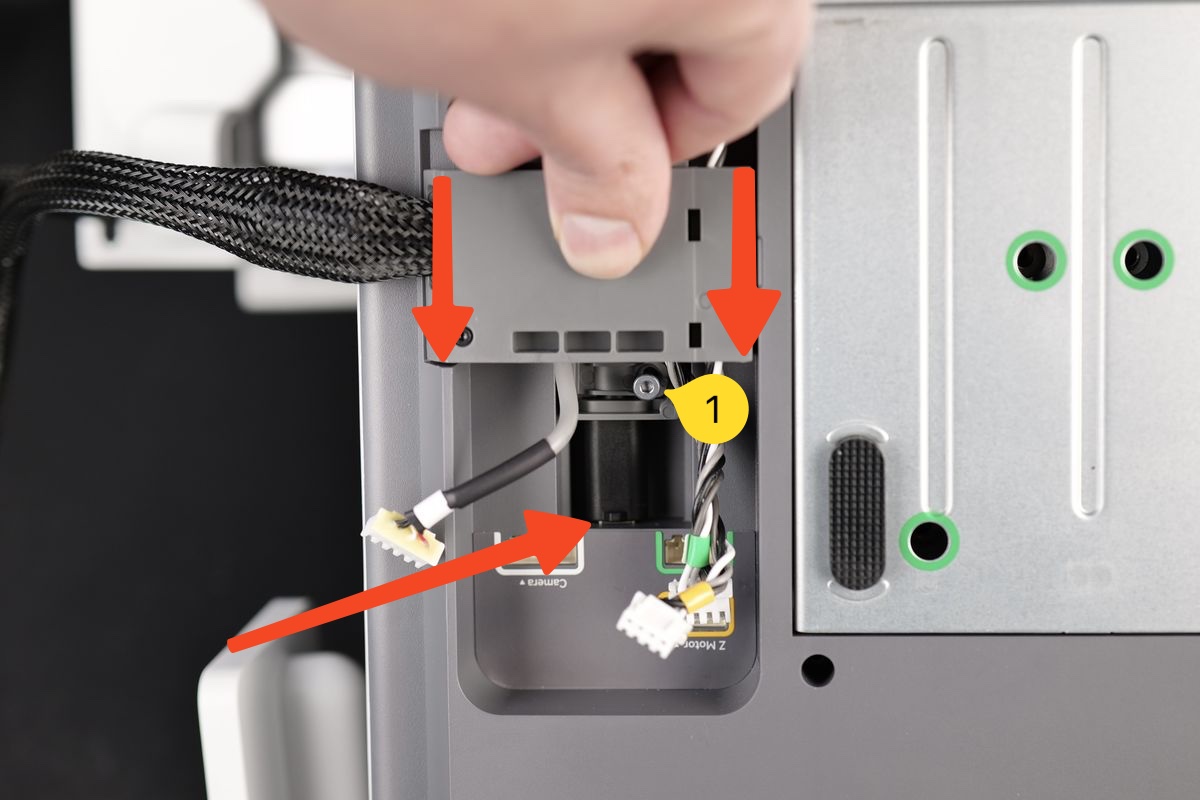

En el paso final, alinee cuidadosamente el soporte de cable y empujélo hacia abajo asegurándose de que el cable USB esté completamente apoyado contra la estructura de la impresora. Luego, apriete el tornillo mostrado en la imagen para fijarlo en su lugar. Evite apretar excesivamente el tornillo, ya que está roscado en la estructura de plástico.
A continuación, reconecte los cables de la Cámara, Motor X y Motor Z para finalizar la instalación.
Verificar la funcionalidad
Después de completar la instalación, conecte la impresora a la fuente de alimentación, active el interruptor de alimentación y si los indicadores y la pantalla se encienden normalmente, la instalación es exitosa y se puede realizar una prueba de impresión.
