Tutorial de instalación de la Unidad del sensor de cama caliente A1

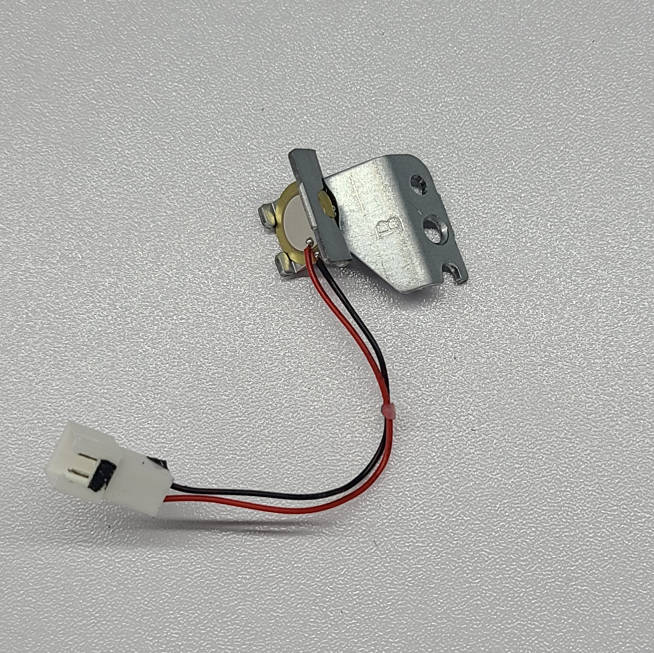

Este artículo proporcionará pautas y precauciones para retirar e instalar la Unidad del sensor de cama caliente (funciona como un acelerómetro) en la parte inferior de la cama caliente.
Lista de piezas
Las piezas de repuesto involucradas en esta guía son las siguientes.
Lista de módulos
Ninguno
Lista de tornillos
Lista de herramientas
- Llave hexagonal H2.0
- Pinzas
- Destornillador cruz
Operación preliminar
Desconecte el cable de alimentación.
Advertencia de seguridad
IMPORTANTE!
Es crucial apagar la impresora antes de realizar cualquier trabajo de mantenimiento en la impresora y sus electrónicos, incluidos los cables del cabezal, ya que dejar la impresora encendida durante estas tareas puede causar un cortocircuito, lo que puede provocar daños adicionales en los componentes electrónicos y peligros de seguridad.
Al realizar mantenimiento o solución de problemas en la impresora, es posible que deba desmontar algunas piezas, incluido el hotend. Este proceso puede exponer cables y componentes eléctricos que podrían causar un cortocircuito si entran en contacto entre sí o con otros componentes metálicos o electrónicos mientras la impresora sigue encendida. Esto puede dañar los componentes electrónicos de la impresora y causar más daños.
Por lo tanto, es esencial apagar la impresora y desconectarla de la fuente de alimentación antes de realizar cualquier trabajo de mantenimiento. Esto evitará cualquier cortocircuito o daño en los componentes electrónicos de la impresora. Al hacerlo, podrá evitar daños potenciales en los componentes electrónicos de la impresora y garantizar que el trabajo de mantenimiento se realice de manera segura y efectiva.
Si tiene alguna preocupación o pregunta sobre la aplicación de esta guía, abra un nuevo ticket en nuestra Página de Soporte y haremos todo lo posible para responderle con rapidez y brindarle la asistencia que necesite.
Guía de video
Retirar la Unidad de cama caliente
Paso 1 - Retirar la Unidad de cama caliente
Gire la base inferior para que la cama caliente quede hacia arriba y retire los 4 tapones de goma suave.
Con una llave hexagonal H2.0, desenrosque los 4 tornillos y luego retire la Unidad de cama caliente.
Paso 2 - Retirar la Unidad del sensor de cama caliente
Con pinzas, retire cuidadosamente parte del silicona y levante el conector.
Desconecte el cable y retire 1 tornillo con un destornillador cruz para separar la Unidad del sensor de cama caliente.
Instalar la Unidad del sensor de cama caliente
Paso 1 - Instalar la Unidad del sensor de cama caliente
Instale la Unidad del sensor de cama caliente en el soporte debajo de la Unidad de cama caliente y fíjela con 1 tornillo.
Conecte el cable del sensor e inserte el conector en el enganche.
Aplique pegamento blanco para reforzar el conector y deje reposar durante 30 minutos.
Paso 2 - Instalar la Unidad de cama caliente
Confirme la posición de instalación y coloque la Unidad de cama caliente en el soporte. Observar desde la izquierda o derecha facilitará alinear los agujeros de los tornillos, luego apriete los 4 tornillos para fijarla en su lugar. Finalmente, coloque de nuevo los 4 tapones de goma suave.
Verificar la funcionalidad
Ninguna
Calibración

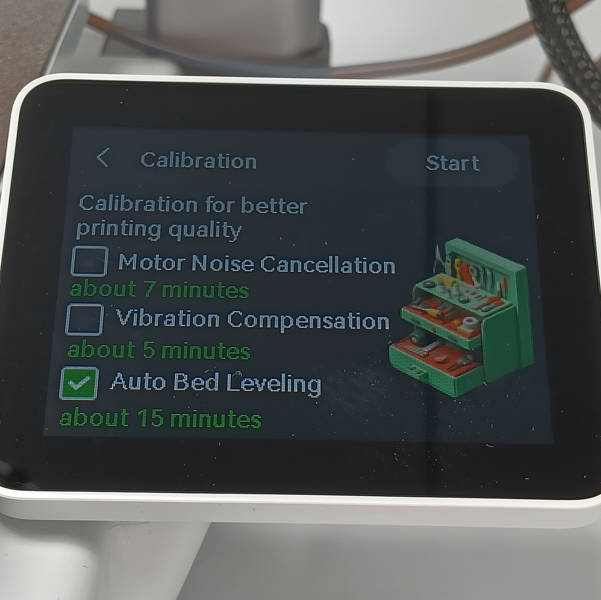

Realice la calibración del equipo, centrándose principalmente en la Nivelación automática de la cama.
