AMS Lite Filamento Hub y Base del Sensor de Filamento
-
AMS Lite Filamento Hub: Parte clave para un cambio confiable de filamento durante la impresión con múltiples filamentos. Un extremo del hub se conecta a 4 tubos PTFE (hasta 4 filamentos), mientras que el otro extremo se conecta a la parte superior del extrusor para alimentar el filamento.
-
Base del sensor de filamento: Utilizada para montar y asegurar el Sensor de Filamento, así como para asegurar el conjunto del AMS Lite Filamento Hub.
Cuándo usar esta guía
Siga esta guía si se presenta alguno de los siguientes escenarios para inspeccionar y limpiar el Filamento Hub.
- Resistencia al carga manual: Siente una obstrucción significativa al alimentar manualmente el filamento en el hub.
- Fallo en la alimentación del AMS: Al usar la carga del AMS, el filamento alcanza visiblemente el hub, pero la impresora muestra el error "No se puede alimentar el filamento en el extrusor.". Además, el sensor de filamento no se activa (sin punto verde en el icono del cabezal).
- Sensor falso positivo: El icono del cabezal muestra un punto verde constante incluso cuando no hay filamento cargado.
Estos síntomas indican típicamente que escombros de filamento están atrapados dentro del hub, obstruyendo el camino. Se requiere desmontaje.
💡 Revisión previa y preparación
Nota: Asegúrese de que todos los filamentos en los tubos PTFE estén completamente fuera del hub antes del desmontaje.
Si varios filamentos están insertados en el hub, realice estos pasos primero:
-
Reiniciar: Ejecute todos los filamentos fuera del hub del filamento y reinicie la impresora.
-
Carga de prueba: En la interfaz AMS, seleccione el slot de filamento específico que desee probar (el marco del slot se espesará al seleccionarlo). Haga clic en Cargar.
-
Si el filamento carga correctamente: El hub está limpio. No se requiere acción adicional.
-
Si falla la carga: Proceda con las instrucciones de desmontaje y limpieza a continuación.
Herramientas y materiales requeridos
- Llave Allen H1.5 y H2.0
- Pinzas planas
Guía en video
Guía de operación
Desmontaje y limpieza del AMS Lite Filamento Hub
Paso 1. Retire el AMS Lite Filamento Hub

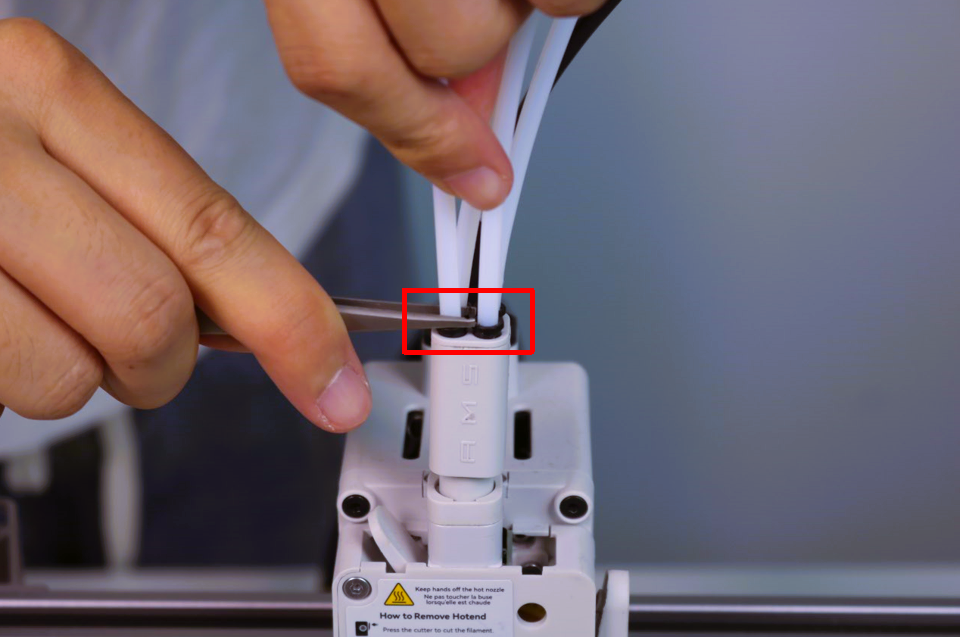

Use pinzas para presionar la parte negra y extraer el tubo PTFE.

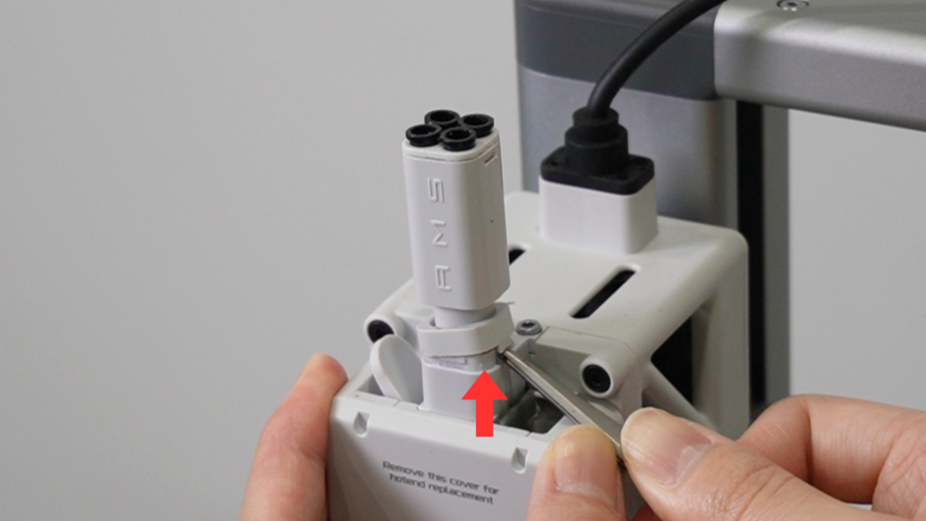

Levante suavemente la cubierta del hub del filamento con una llave y retire la Unidad Interna del Hub.
⚠️ Nota:
- La base del sensor de filamento está recubierta con grasa amortiguadora.

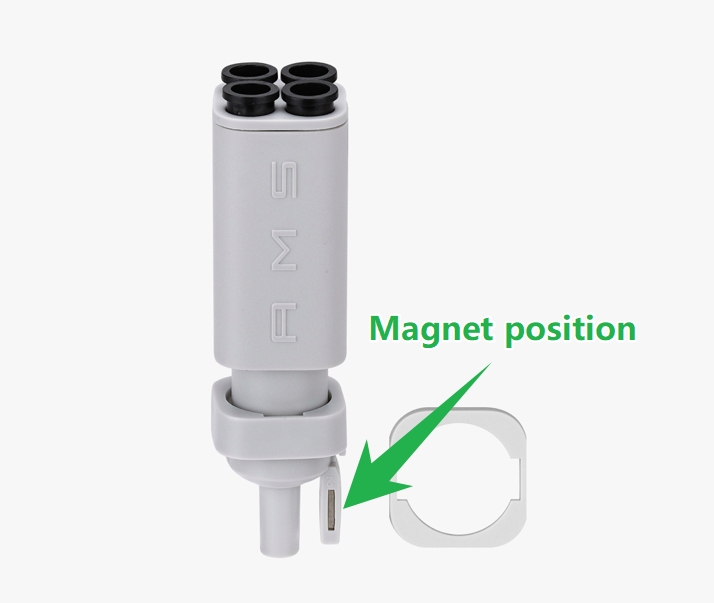

- Después de retirar el conjunto de cinco vías, tenga cuidado de no dañar la estructura que contiene el imán en la parte superior. Este imán trabaja junto con el sensor de filamento; si se pierde, se afectará la función de detección de filamento del cabezal.
Paso 2. Desobstruir el AMS Lite Filamento Hub con filamento

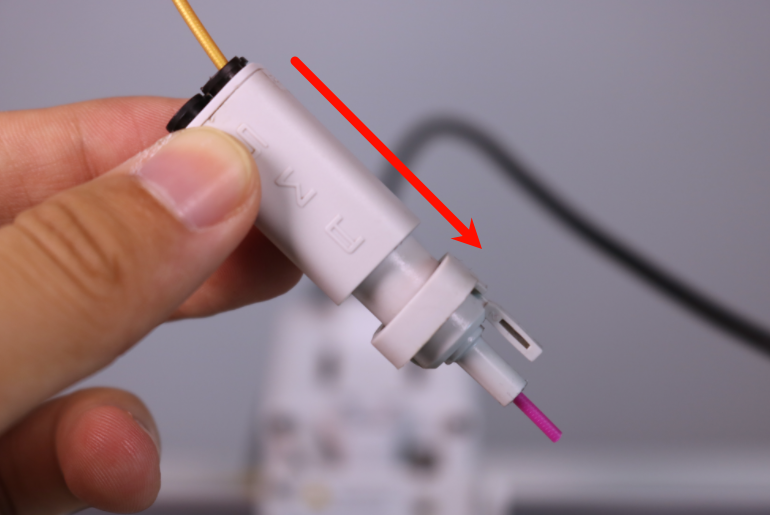

Retire el tubo PTFE del conector con el filamento roto dentro, luego inserte un trozo de filamento de impresión desde la unión del tubo e intente empujar el filamento roto hacia afuera por la salida del hub.
Paso 3. Desmontaje del Filamento Hub
Si los filamentos o objetos extraños están bloqueados dentro del hub y no pueden retirarse directamente en condiciones normales, necesitamos desmontar el Filamento Hub.
Nota: Para evitar que las piezas pequeñas del hub salgan durante el desmontaje y montaje, se recomienda desmontar con el tubo PTFE conectado.

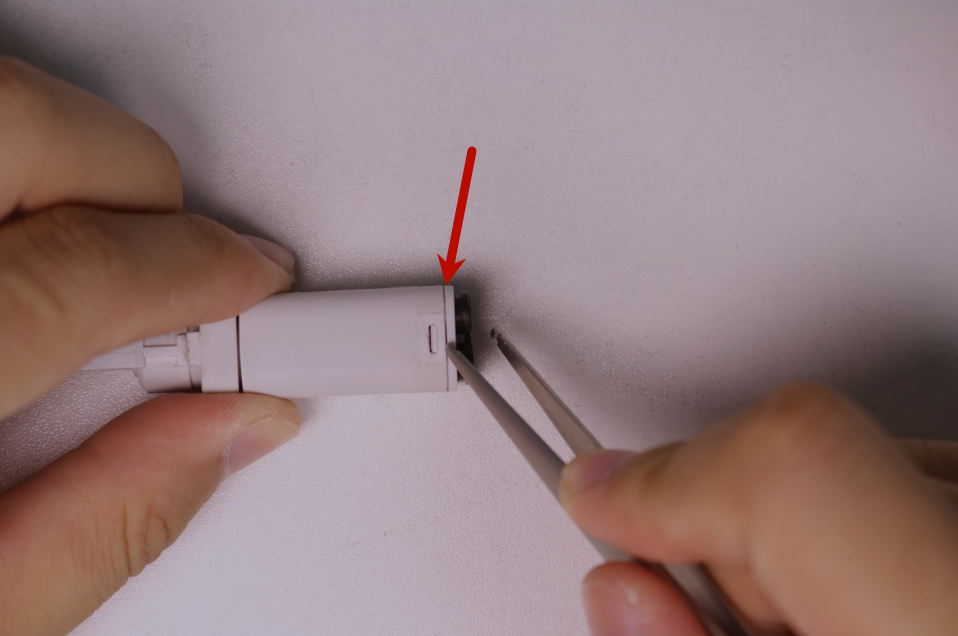

Como se muestra en las figuras, puede usar pinzas planas para levantar la hebilla del lado izquierdo (o derecho), desbloquear las hebillas y aflojar la cubierta con los conectores del tubo PTFE.
Paso 4. Limpieza interna
Retire los accesorios dentro del hub del filamento. Si hay filamento atascado, use otro trozo de filamento para empujarlo en dirección opuesta desde la salida del hub.
Desmontaje e inspección de la base del filamento
Paso 1. Desmontaje de la base del filamento

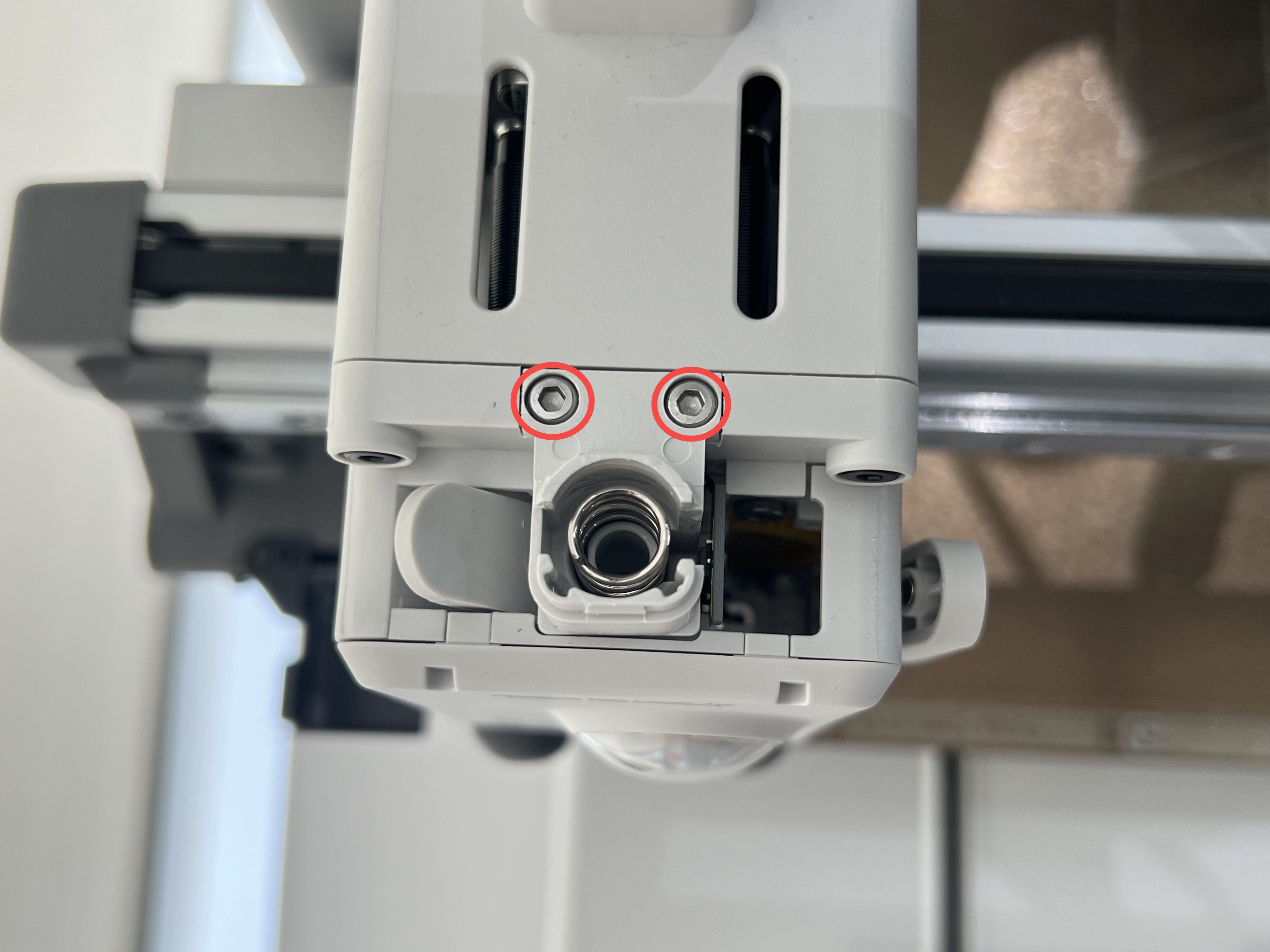

Retire los 2 tornillos en la parte superior de la base del filamento usando una llave Allen H2.0 y retire la base del filamento.
Paso 2. Retire el sensor de filamento

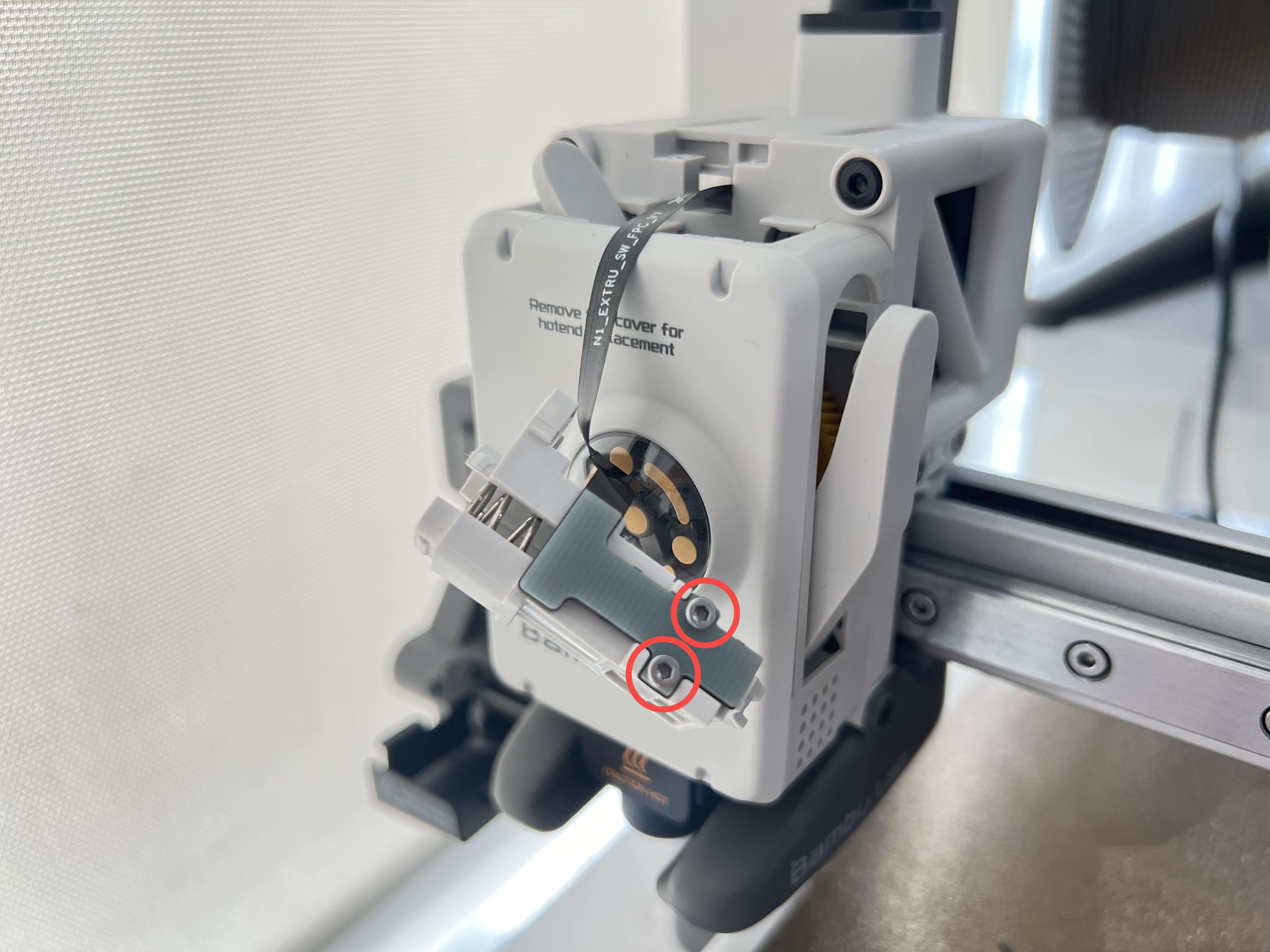

Retire los 2 tornillos en el sensor de filamento usando una llave Allen H1.5.
Paso 3. Inspección del brazo
Inserte un trozo de filamento y observe si el brazo opera normalmente y si regresa a su posición original automáticamente después de retirar el filamento.
Paso 4. Inspección de la salida
Inspeccione si la salida está desgastada o astillada.
Paso 5. Inspección del sensor de filamento
- Coloque el sensor de filamento del extrusor en su posición, y use una llave Allen H1.5 para reinstalar los 2 tornillos del sensor de filamento del extrusor.
2. Coloque la base del sensor de filamento en su posición, y use una llave Allen H2.0 para instalar los 2 tornillos en la parte superior de la base. Si hay cables restantes durante el proceso, guíelos cuidadosamente en la cámara de extrusión.

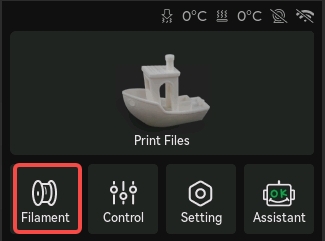

- Encienda la impresora y haga clic en Filamento en la pantalla.
- Después de insertar un trozo de filamento, verifique si aparece un pequeño punto verde en el icono del extrusor. Cuando el sensor de filamento detecta el filamento, aparecerá un pequeño punto verde en la pantalla; una vez retirado, desaparecerá el punto verde.
Guía de montaje
Paso 1. Montaje del filamento hub
Después de completar la limpieza, necesitamos volver a montar el Filamento Hub.
Consulte las imágenes a continuación, instale los accesorios en el Filamento Hub uno por uno, luego alinee las tres hebillas más largas de la cubierta de entrada con el lado izquierdo, derecho y trasero del cuerpo del hub, presione e instale en su lugar para bloquearlas. Si la pieza de resorte sale, reinstálela según la posición mostrada en la última imagen.
Paso 2. Instalación del filamento hub
Instale el Filamento Hub en la impresora. Alinee las hebillas de montaje como se muestra en la figura, luego presione el cuerpo de la brida inferior para bloquear el Filamento Hub.
