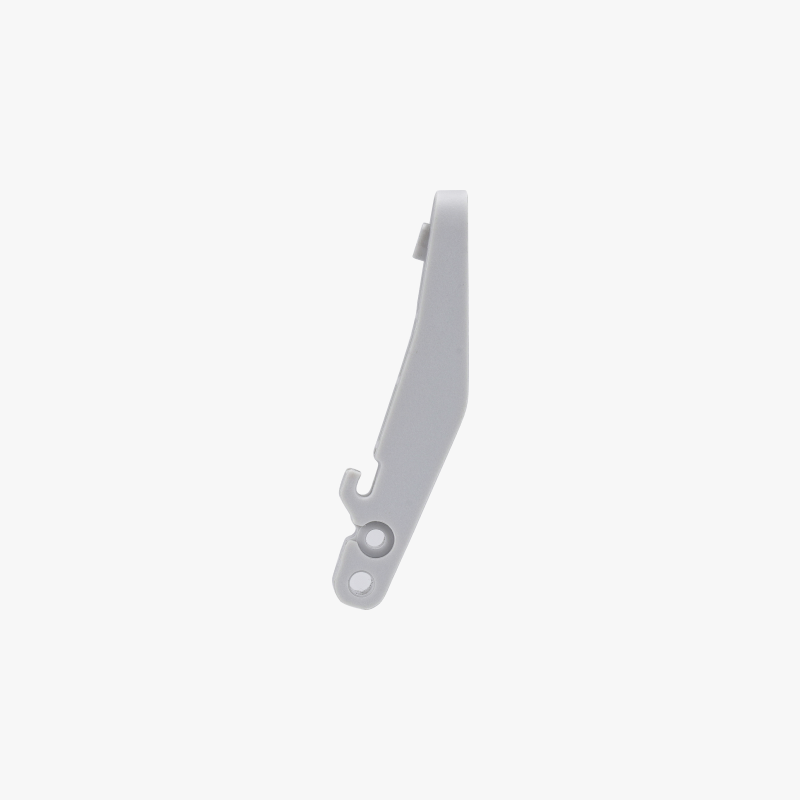

Palanca del cortador de filamento
La palanca del cortador de filamento es una palanca o manija en el cabezal con una hoja montada que se utiliza para cortar el filamento cargado justo por encima del hotend, con el fin de retráer el filamento viejo e introducir filamento nuevo.
Cuándo usar esta guía
- La palanca del cortador de filamento está físicamente dañada.
Herramientas y materiales requeridos
- Palanca del cortador de filamento (Enlace de compra)
- Llave Allen H2.0
- Llave Allen H1.5
- Pinzas
Advertencia de seguridad
¡IMPORTANTE!
Siempre apague y desconecte la alimentación de la impresora antes de realizar trabajos de mantenimiento. No hacerlo implica un riesgo de descarga eléctrica, cortocircuito y daño a la impresora o al área circundante.
Cuando una tarea de mantenimiento requiera que la impresora esté encendida, use guantes aislantes para seguridad y tenga especial cuidado de no atrapar, dañar ni ejercer presión sobre cables, conectores o placas de circuito expuestos. Además, la boquilla puede estar extremadamente caliente, por lo que nunca la toque con piel expuesta.
Si tiene preguntas o inquietudes relacionadas con lo anterior o con los pasos de esta guía, por favor abra un nuevo ticket en nuestra Página de Soporte para recibir ayuda.
¡Cuidado!
La hoja montada en la palanca del cortador de filamento es muy afilada. Preste atención a su posición y tenga cuidado de no tocarla al manipular la palanca.
Retirar la palanca del cortador
Paso 1: Abrir la cubierta frontal del cabezal

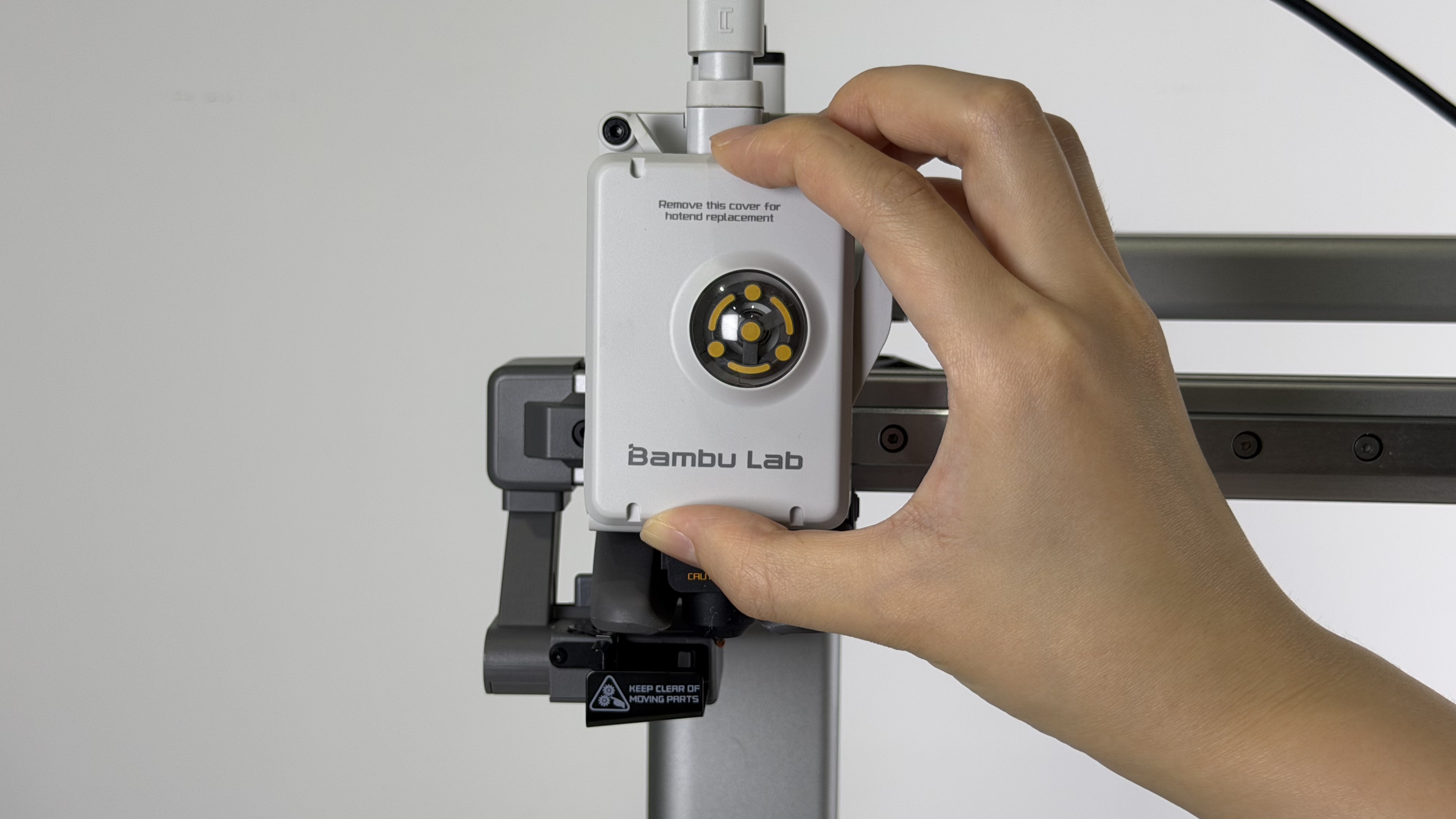

Agarre la base de la cubierta frontal y tire suavemente hacia usted. Las garras que mantienen la cubierta en su lugar se liberarán, permitiendo retirar la cubierta frontal.
Retire la rueda giratoria.
Paso 2: Retirar el conjunto de boquilla

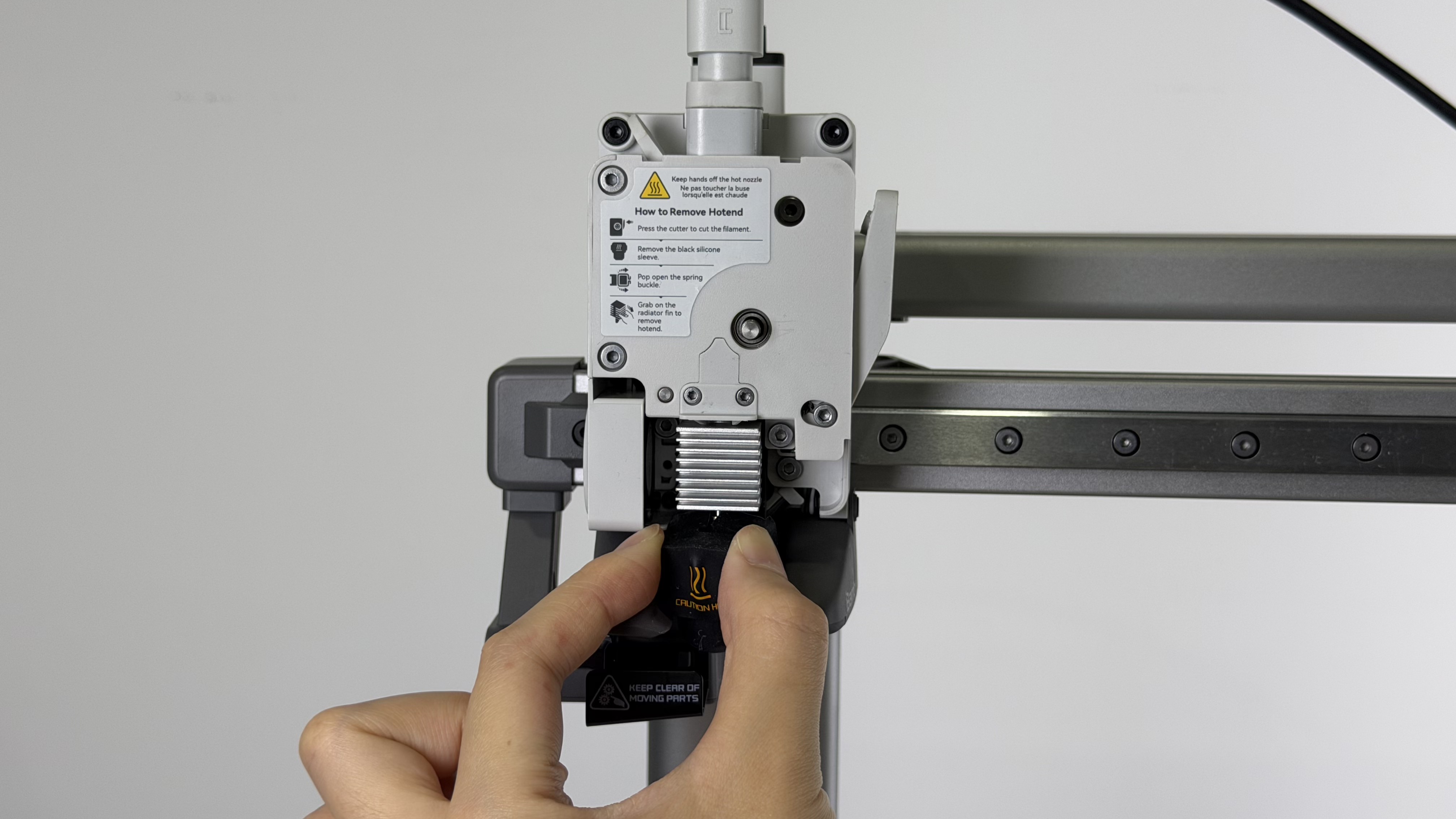

Retire el calcetín de silicona del hotend.
Retire el bloque de presión usando una llave Allen H1.5 para aflojar dos tornillos.
Suelte la garras del hotend y desconecte el conjunto de boquilla.
Paso 3: Retirar el conjunto del hub de filamento
Use una llave Allen H2.0 para aflojar dos tornillos y luego retire el hub de filamento. Tenga cuidado de no dañar el cable FPC negro. Después de retirar el hub de filamento, puede colocarlo sobre el cabezal como se muestra en la imagen.

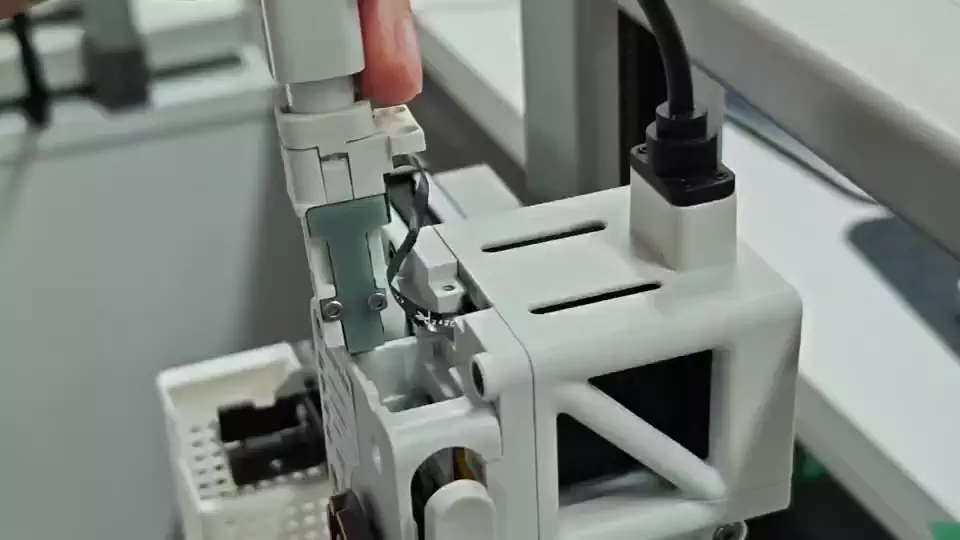

Paso 4: Retirar el cortador de filamento
Suelte la palanca del cortador de filamento. Para hacerlo, comience sujetando el cortador presionado para facilitar la retirada del único tornillo que lo mantiene en su lugar. Siga sujetando la palanca presionada hasta que el tornillo esté completamente retirado, luego suéltela suavemente.
Empuje suavemente el cortador de filamento en la dirección indicada en la imagen siguiente, luego retirelo de la palanca con pinzas, teniendo mucho cuidado de no tocar la hoja afilada del cortador.
Importante: La hoja tiene esquinas afiladas y existe riesgo de cortarse. Proceda con precaución.
Paso 5: Retirar la cubierta frontal del extrusor
Use una llave Allen H2.0 para aflojar los cuatro tornillos de fijación en la cubierta frontal.
Afloje el tornillo lateral (no lo retire por completo para evitar que se caiga el arandela de resorte interna), luego la cubierta frontal podrá desconectarse.
Paso 6: Retirar la palanca del cortador

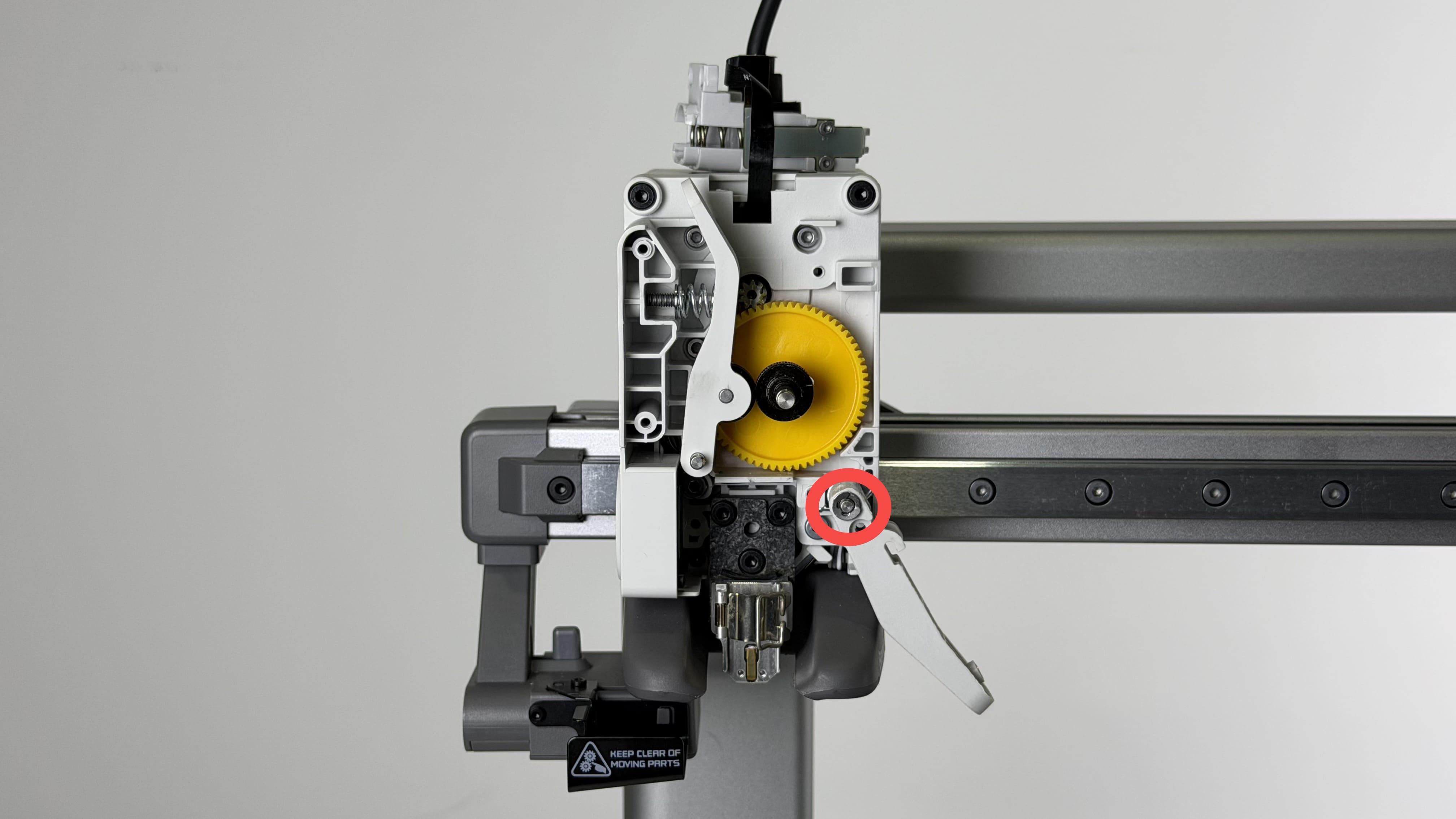

Use una herramienta para empujar suavemente el clip de bloqueo circular fuera del pasador de la palanca de filamento. Asegúrese de tener un agarre firme sobre el clip con la mano o las pinzas y tire de él hasta que quede completamente fuera.
Nota: El clip de bloqueo circular puede salir repentinamente durante la retirada, así que prepare el momento de su liberación.
Retire la arandela y retire la palanca del cortador de filamento de su pasador. Retire o registre el resorte radial que permanece en el pasador de la palanca de filamento.
Instalar la palanca del cortador
Paso 1: Instalar la palanca del cortador
Coloque el resorte radial sobre el pasador de la palanca de filamento en la orientación mostrada en el primer panel de la imagen siguiente. Coloque la palanca de repuesto sobre el pasador, luego la arandela, y finalmente reemplace el clip sobre el pasador para mantener todo en su lugar.
Paso 2: Instalar la cubierta frontal del extrusor
Instale los 4 tornillos de fijación en la cubierta frontal y bloquee los tornillos laterales.
Paso 3: Instalar el cortador de filamento
Sostenga la palanca del cortador con una mano, coloque la hoja del cortador en su posición con un par de pinzas insertando sus pasadores en el extremo abierto de las ranuras de la palanca. Gire la palanca del cortador de filamento (con el tornillo de bloqueo aflojado y fuera del camino) hacia su posición correcta y apriete el tornillo de la palanca del cortador.
¡Importante! La hoja tiene esquinas afiladas y existe el riesgo de cortarse. Proceda con precaución.
Paso 4: Instalar el conjunto del hub de filamento
Instale el conjunto del hub de filamento, asegurándose de que el cable FPC negro no esté doblado y esté colocado suavemente en la posición vacía.
Apretar los 2 tornillos para asegurar el hub de filamento en su lugar.
Paso 5: Instalar el conjunto de boquilla
Instale el conjunto de boquilla en el conjunto de calentamiento del hotend, fijándolo con el encaje rápido. Sostenga el disipador de calor de la boquilla, alinee la posición de montaje, monte la boquilla en su lugar y fije el dispositivo de liberación rápida.
Apretar los 2 tornillos para asegurar el bloque de presión en su lugar.
Coloque la calceta de silicona en el hotend e instale la rueda giratoria.
Paso 6: Instalar la cubierta frontal del cabezal
Ahora puede reinstalar la cubierta frontal del cabezal. Simplemente fíjela en la parte superior del cabezal alineando los enganches y presione suavemente en el lado inferior. Escuchará los enganches cuando la instalación esté completa.
Verificación de funcionamiento
Asegúrese de que la palanca del cortador de filamento pueda ser presionada completamente hacia la trayectoria del filamento y se libere completamente por sí misma.
Notas finales
Esperamos que esta guía haya brindado soporte claro y práctico. Si el problema persiste sin resolver, presente un ticket de soporte e incluya los registros recientes de la impresora y otras imágenes o detalles adicionales. Nuestro equipo técnico revisará su solicitud y brindará asistencia detallada. También puede visitar Bambu AI, que responde de inmediato a preguntas comunes y le brinda orientación operativa.
