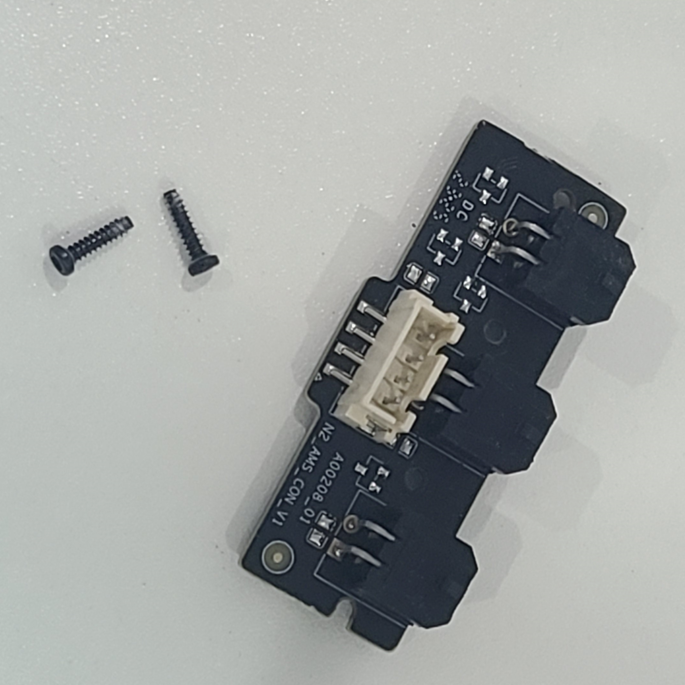

Tablero de conexión AMS
El tablero de conexión AMS es una placa de circuito que proporciona alimentación de 24V y gestiona la comunicación entre el AMS y la impresora.
Cuándo reemplazar
Existe un fallo en la alimentación o comunicación con el AMS.
Herramientas y materiales necesarios
-
Tablero de conexión AMS nuevo
-
Llave hexagonal H2.0
-
Llave hexagonal H1.5
Advertencia de seguridad
❗❗ IMPORTANTE Es crucial apagar la impresora antes de realizar cualquier trabajo de mantenimiento en la impresora y sus electrónicos, incluidos los cables del cabezal, ya que dejar la impresora encendida durante estas tareas puede causar un cortocircuito, lo que puede provocar daños adicionales en los componentes electrónicos y riesgos de seguridad. Al realizar mantenimiento o solución de problemas en la impresora, es posible que deba desmontar algunas partes, incluido el hotend. Este proceso puede exponer cables y componentes eléctricos que podrían cortocircuitar si entran en contacto entre sí o con otros componentes metálicos o electrónicos mientras la impresora sigue encendida. Esto puede dañar los componentes electrónicos de la impresora y causar más daños. Por lo tanto, es esencial apagar la impresora y desconectarla de la fuente de alimentación antes de realizar cualquier trabajo de mantenimiento. Esto evitará cortocircuitos o daños en los componentes electrónicos de la impresora. Al hacerlo, evitará daños potenciales en los componentes electrónicos de la impresora y garantizará que el trabajo de mantenimiento se realice de manera segura y efectiva. Si tiene alguna preocupación o pregunta sobre la ejecución de esta guía, abra un nuevo ticket en nuestra Página de Soporte y haremos lo posible por responder de manera oportuna y brindarle la asistencia que necesite.
Pasos de desmontaje

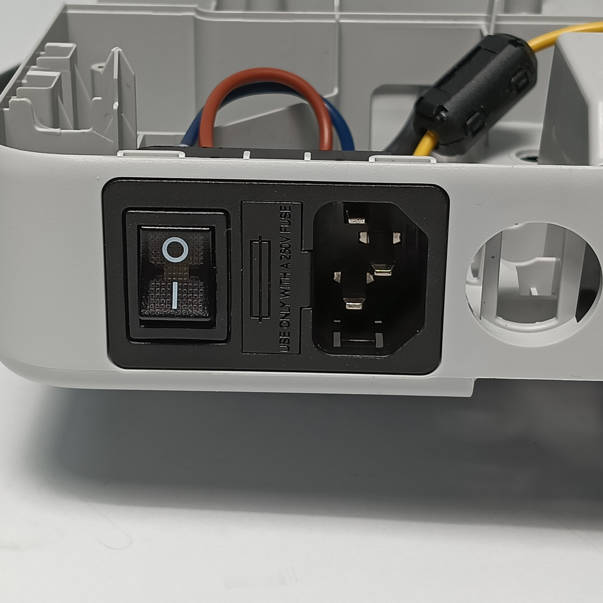

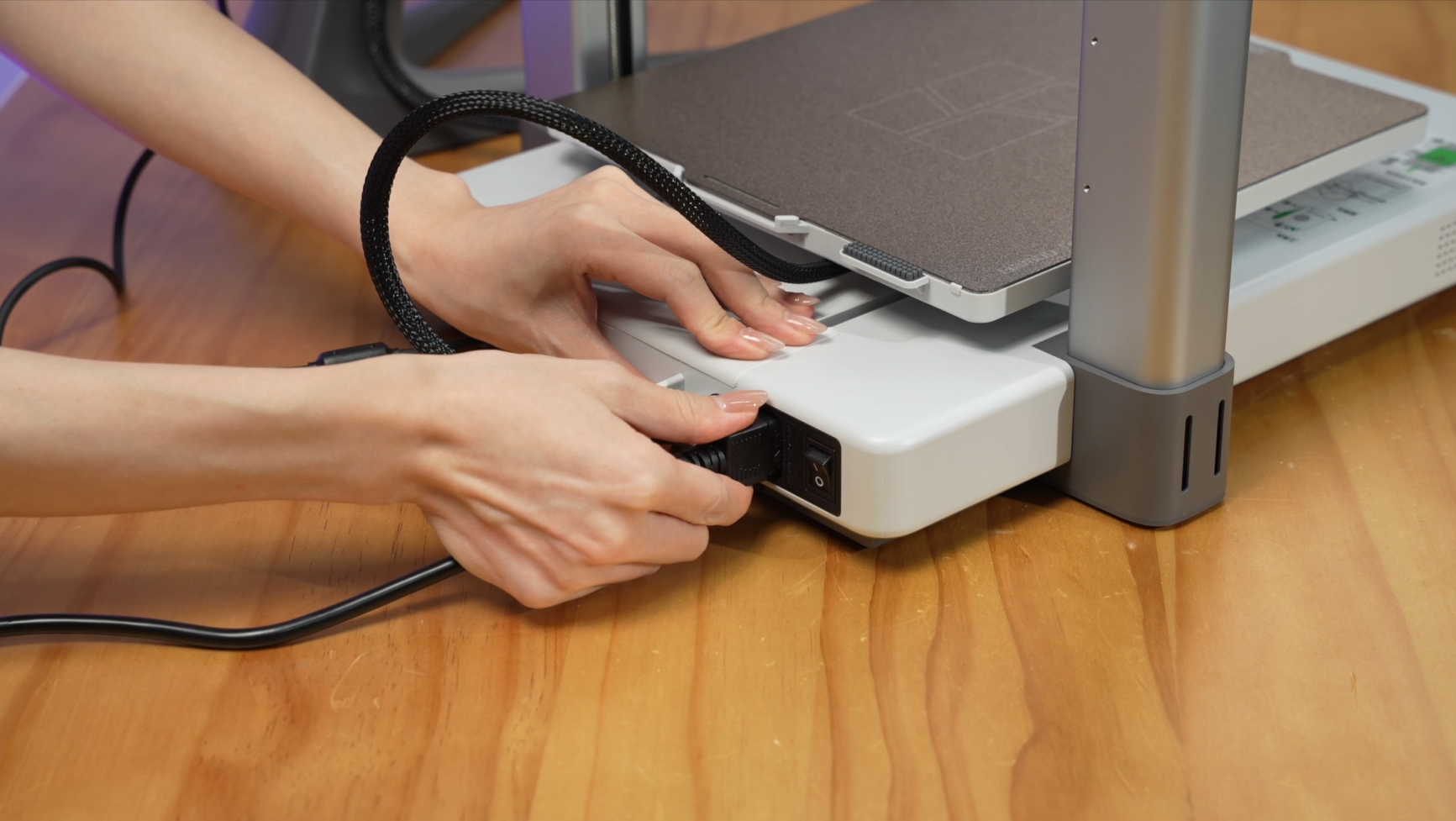

Paso 1: Apagar la impresora y desconectar el cable de alimentación

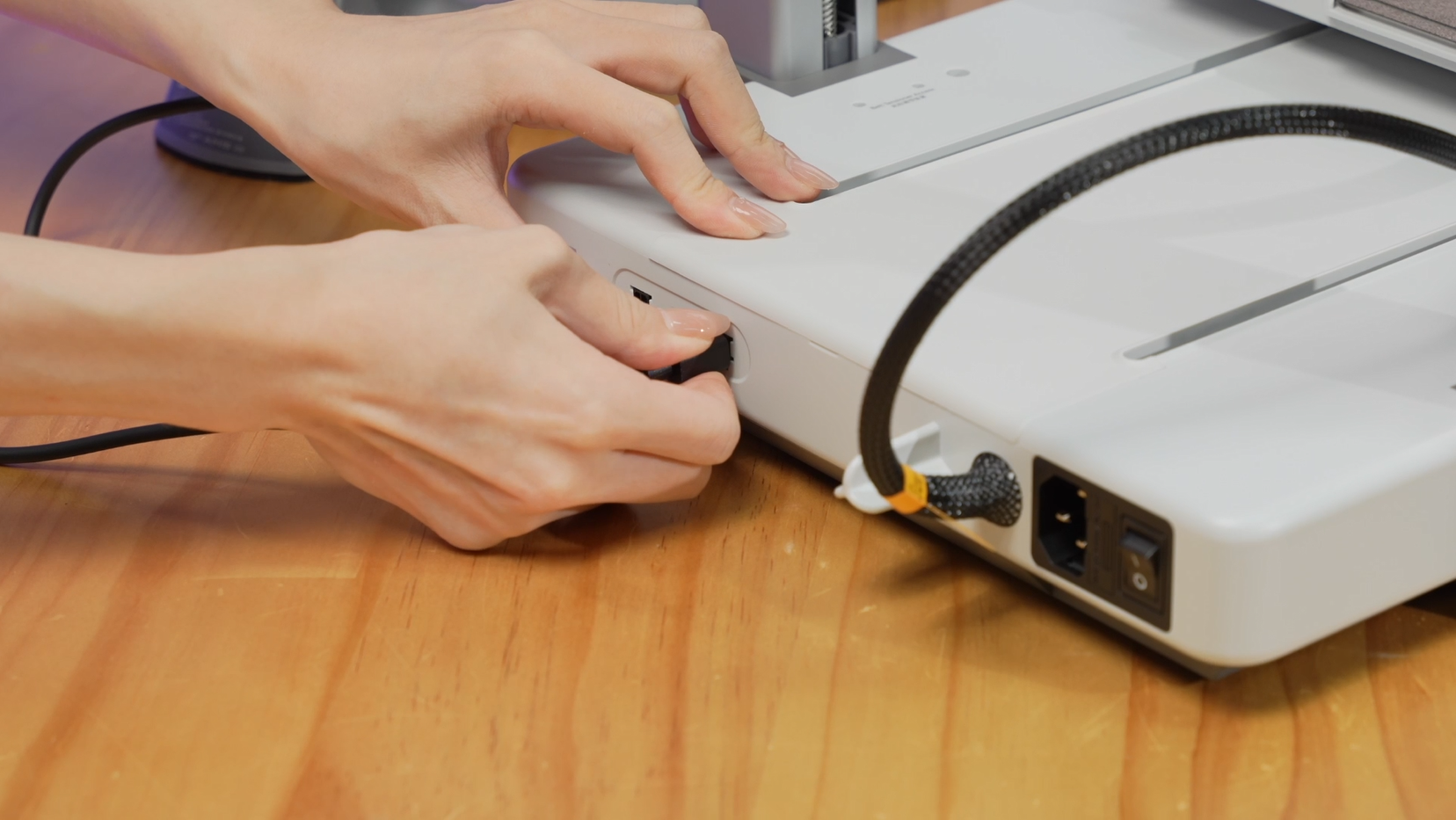

Paso 2: Retirar AMS Lite

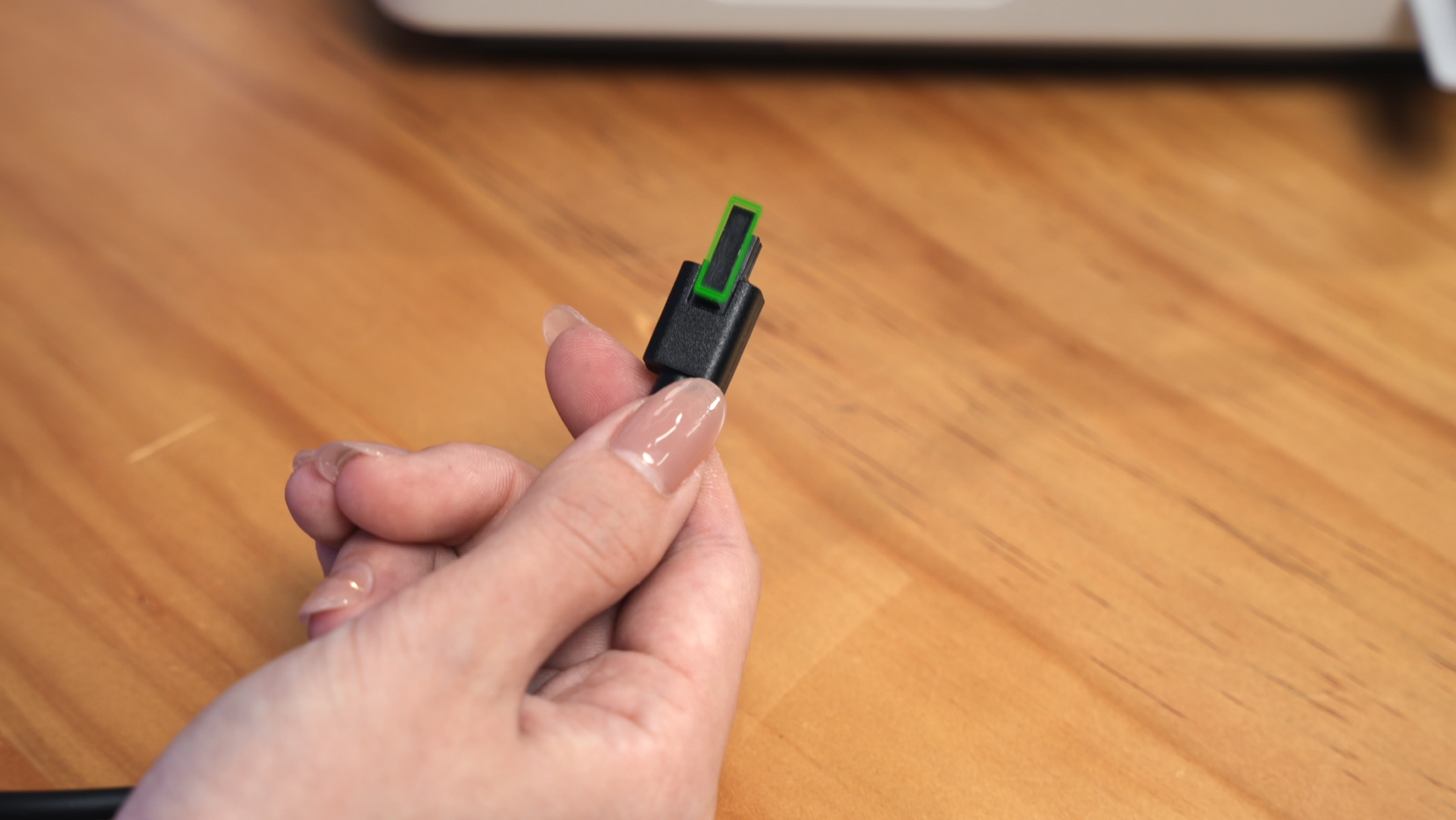

Presione la parte inferior del conector de cable para desconectar el cable de 4 pines de AMS Lite.

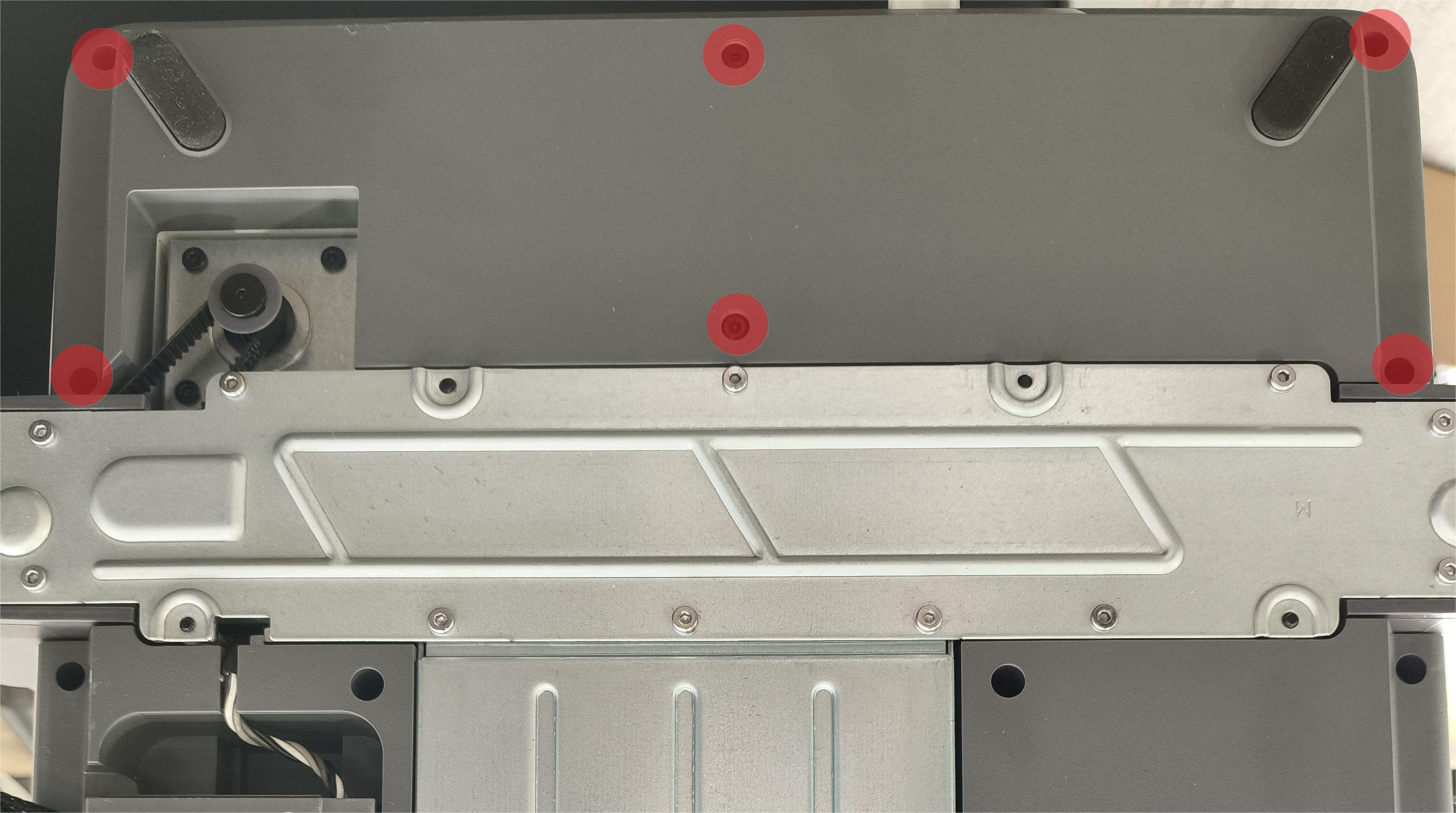

Paso 3: Retirar la cubierta inferior trasera
Retire los 6 tornillos marcados en rojo con una llave hexagonal H2.0 para retirar la cubierta inferior trasera.

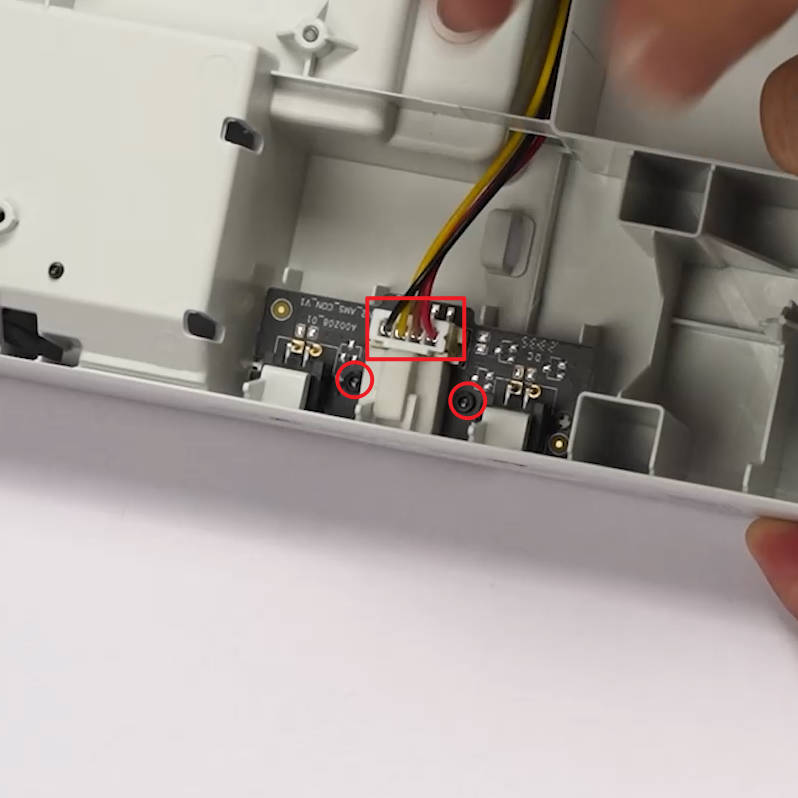

Paso 4: Retirar el tablero de conexión AMS
- Desconecte el cable.
- Retire 2 tornillos con una llave hexagonal H1.5.
- Retire el tablero de conexión AMS.
Pasos de instalación

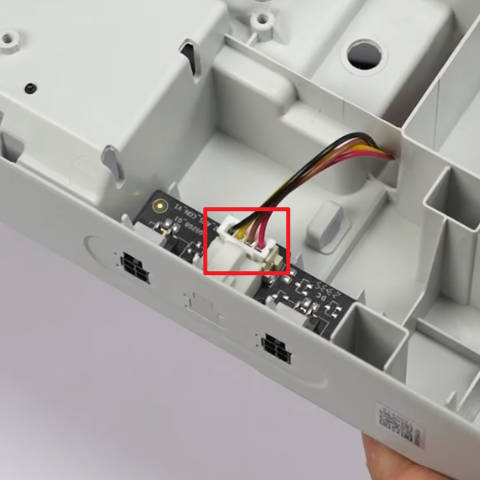

Paso 1: Instalar el tablero de conexión AMS
- Después de confirmar la alineación, inserte el nuevo tablero de conexión AMS y presiónelo firmemente hasta que quede completamente en su lugar, luego reconecte el cable.

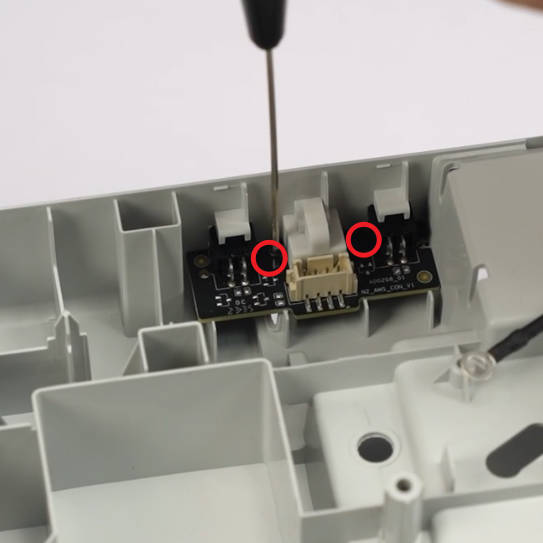

- Fije 2 tornillos con una llave hexagonal H1.5.

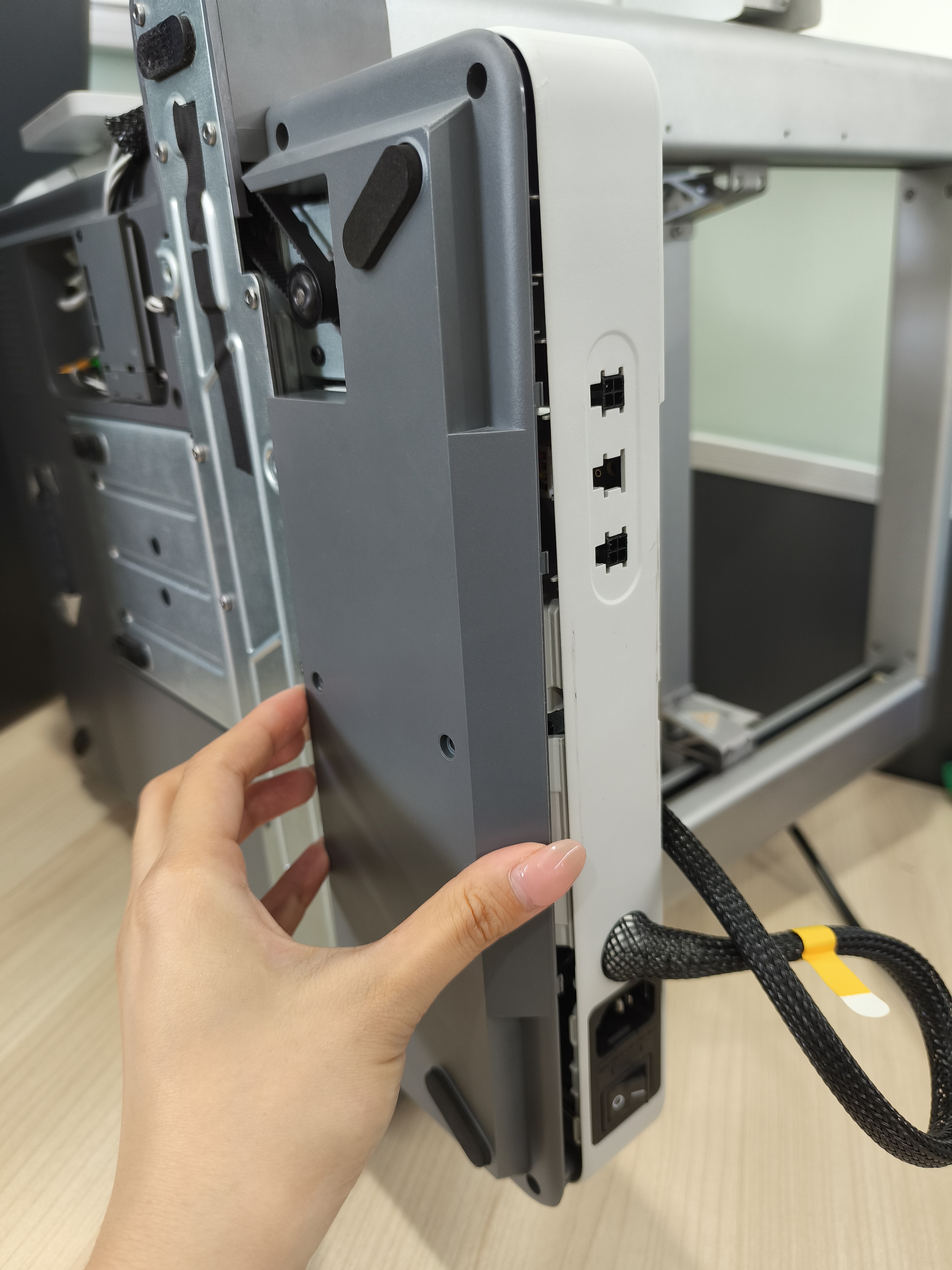

Paso 2: Instalar la cubierta inferior trasera
- Después de confirmar la alineación, presione firmemente hasta escuchar un clic, lo que indica que la instalación está completa.
- Fije 6 tornillos con una llave hexagonal H2.0.
Verificar la funcionalidad

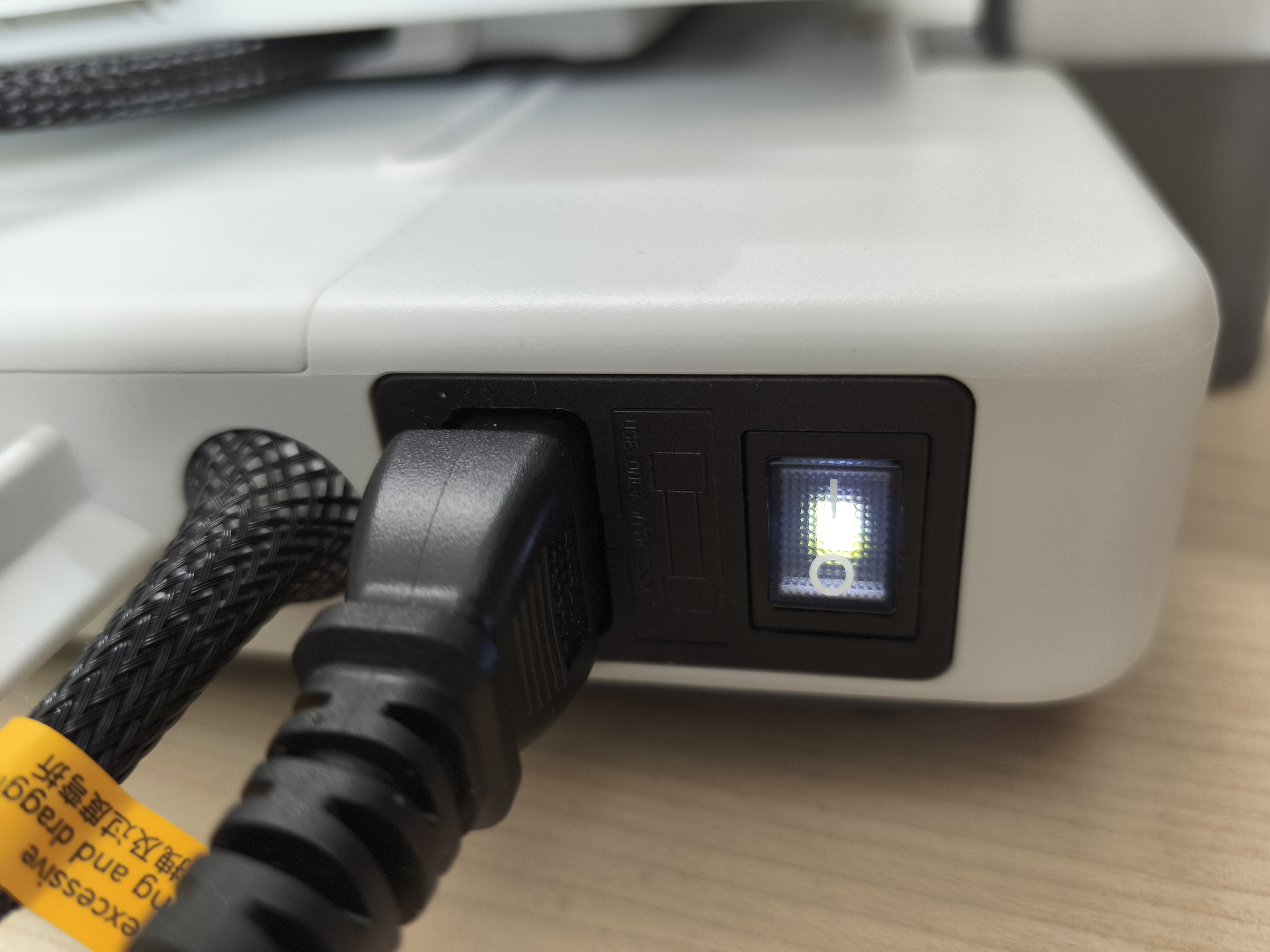

Conecte el cable de alimentación y encienda la impresora.

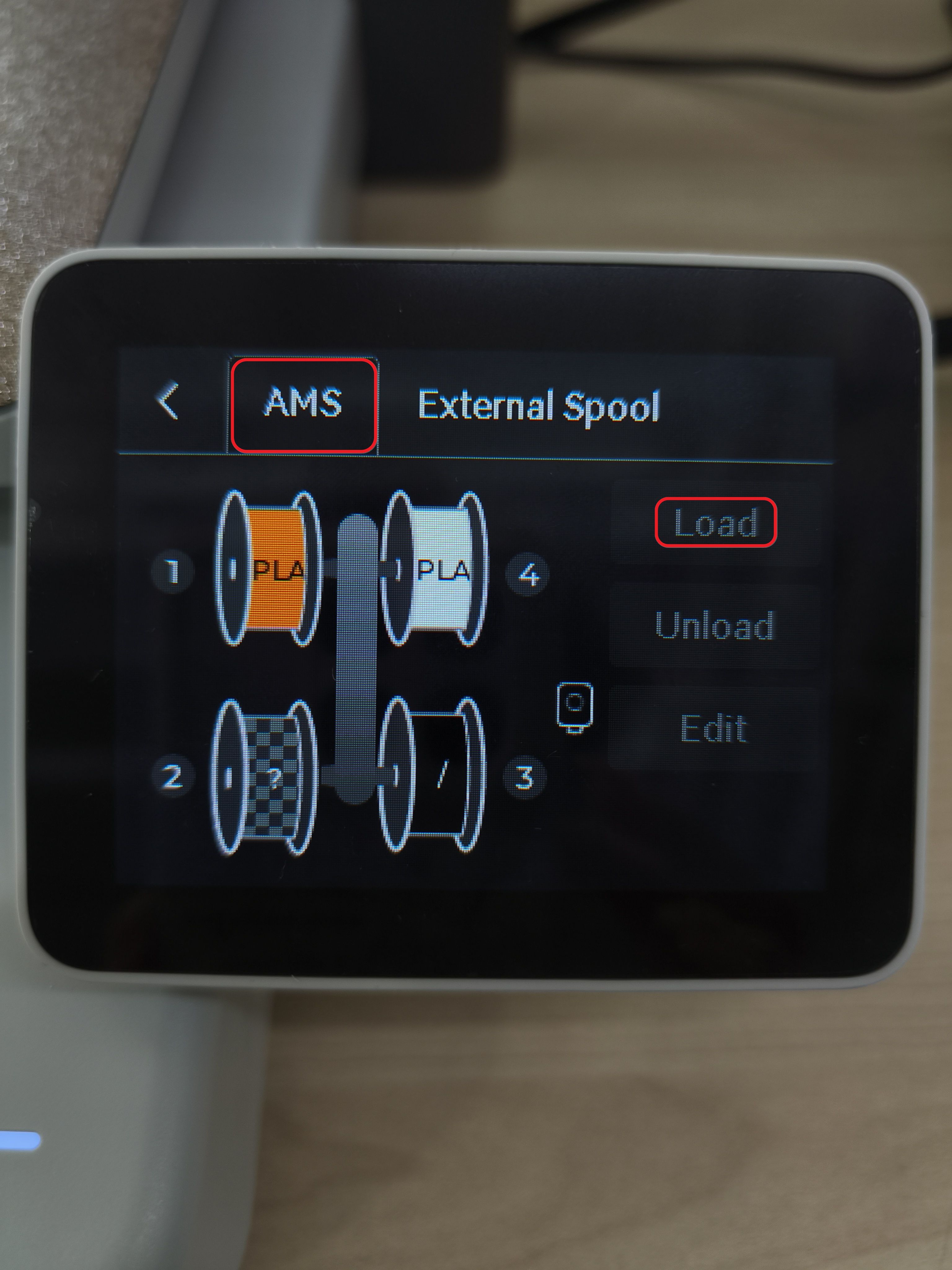

En la pantalla de visualización, presione "filament", se mostrará el panel de control del AMS. Presione "Load" para iniciar el proceso de carga de filamento; si el proceso finaliza sin errores, el reemplazo del tablero de conexión AMS se ha completado con éxito.
Si surge algún problema, vuelva a revisar sus pasos y verifique todas las conexiones para intentarlo nuevamente. Si los problemas persisten, contacte al equipo de servicio para obtener asistencia adicional.
