Cinta Z para A1
La cinta Z es una correa cerrada instalada en la parte inferior del eje Z. Conecta el motor Z y el husillo del eje Z, moviendo el cabezal hacia arriba y hacia abajo a lo largo del eje Z.
Modelos de impresoras aplicables
Bambu Lab A1.
¿Qué se necesita?
La cinta Z debe reemplazarse si ocurren las siguientes situaciones:
- Está rota.
- La correa no funciona correctamente debido al desgaste. Esto afectará las funciones de la impresora.
Advertencia de seguridad
Importante!
Es crucial apagar la impresora antes de realizar cualquier trabajo de mantenimiento, incluido el trabajo en los componentes electrónicos de la impresora y los cables del cabezal. Realizar tareas con la impresora encendida puede provocar un cortocircuito, causando daños electrónicos y riesgos de seguridad. Durante el mantenimiento o la solución de problemas, es posible que deba desmontar partes, incluido el hotend. Esto expone cables y componentes eléctricos que podrían cortocircuitar si entran en contacto entre sí, con otros metales o con componentes electrónicos mientras la impresora sigue encendida. Esto puede causar daños en los componentes electrónicos de la impresora y problemas adicionales. Por lo tanto, es crucial apagar la impresora y desconectarla de la fuente de alimentación antes de realizar cualquier mantenimiento. Esto evita cortocircuitos o daños en los componentes electrónicos de la impresora, asegurando un mantenimiento seguro y efectivo. Para cualquier preocupación o pregunta sobre la ejecución de esta guía, por favor abra un nuevo ticket en nuestra Página de Soporte y haremos lo posible por responder rápidamente y brindarle la asistencia que necesita.
Herramientas y materiales necesarios
- Cinta Z para Bambu Lab A1
- Llave hexagonal H2.0
- Llave hexagonal H1.5
Pasos para la retirada
Retirar la cubierta del eje Y
Paso 1: Apague la impresora.
Paso 2: Coloque la impresora sobre la mesa y mueva el eje X hacia la parte superior.
Paso 3: Mueva la cama caliente hacia el extremo cercano a la pantalla y retire la cubierta del eje Y.
Retirar la cubierta del eje Z

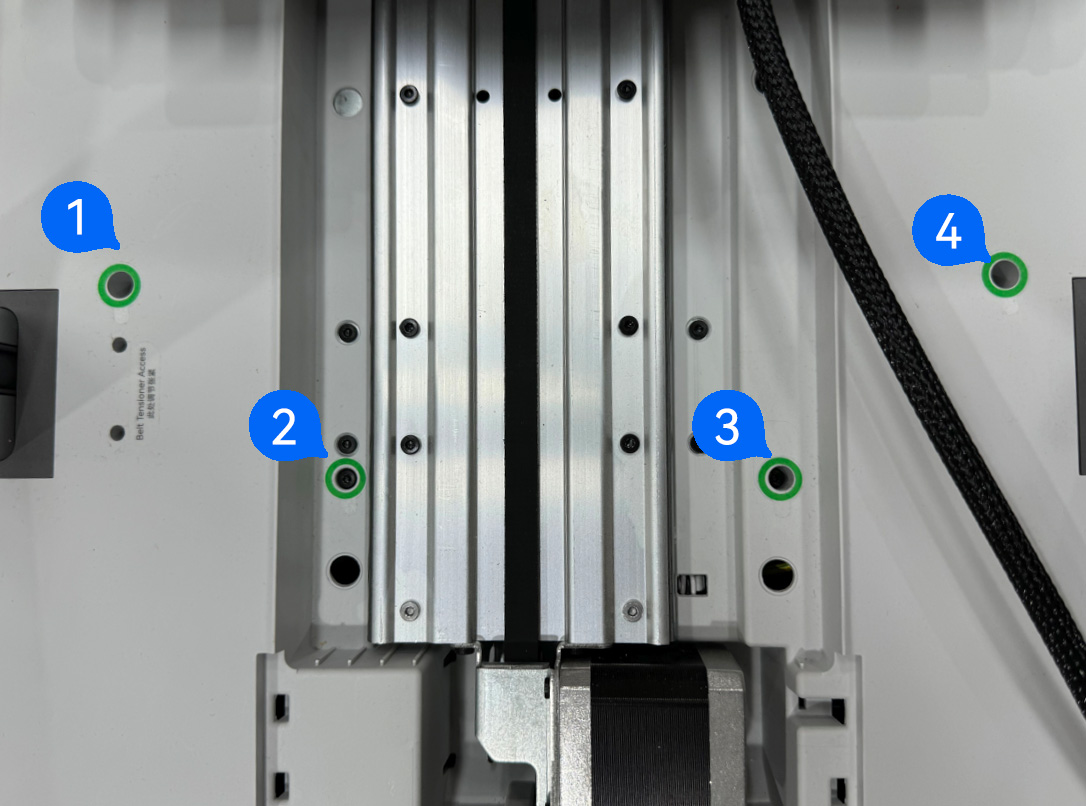

Paso 1: Use la llave hexagonal H2.0 para retirar los 4 tornillos resaltados en verde.
Paso 2: Use la llave hexagonal H2.0 para aflojar los dos tornillos un giro completo (no los afloje por completo).
Los tornillos de tensión de la cinta Z están cerca de la columna derecha. Puede verlos después de mover la cama caliente hacia la pantalla.
Paso 3: Mueva la cama caliente hacia el extremo opuesto a la pantalla y coloque la impresora boca abajo sobre la mesa.
Recomendamos cubrir la mesa con cartón primero para proteger la impresora. Además, coloque la cama caliente sobre la mesa para evitar que caiga repentinamente al voltear la impresora.

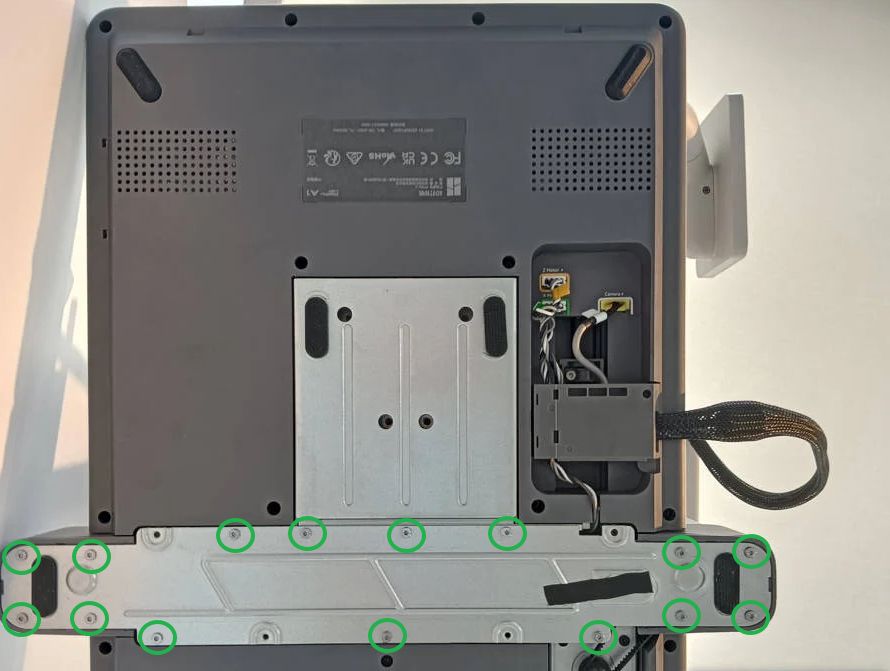

Paso 4: Use la llave hexagonal H2.0 para retirar los 15 tornillos resaltados a continuación. Luego podrá retirar la cubierta del eje Z.
Las cabezas de tornillo sobresalientes dentro de la placa base son afiladas y pueden existir rebabas en algunas partes de la estructura metálica. Por favor, oprima con cuidado durante el desmontaje y montaje, prestando atención a evitar estas partes, o use guantes resistentes a cortes.
Retirar la cinta Z

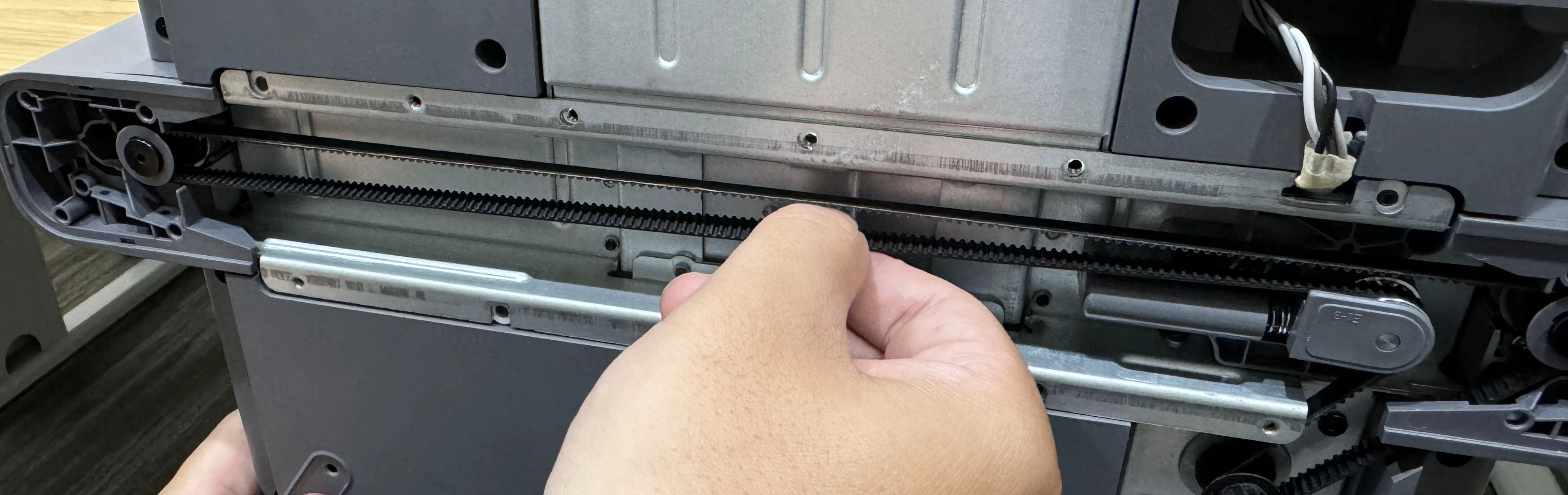

Presione y mantenga el tensor hacia la izquierda, luego tire de la cinta hacia usted para retirarla.
Pasos para la instalación
Instalar la cinta Z
Paso 1: Verifique si el eje X está paralelo a la parte superior. Si no lo está, empuje manualmente el eje X hacia la parte superior hasta que quede paralelo.

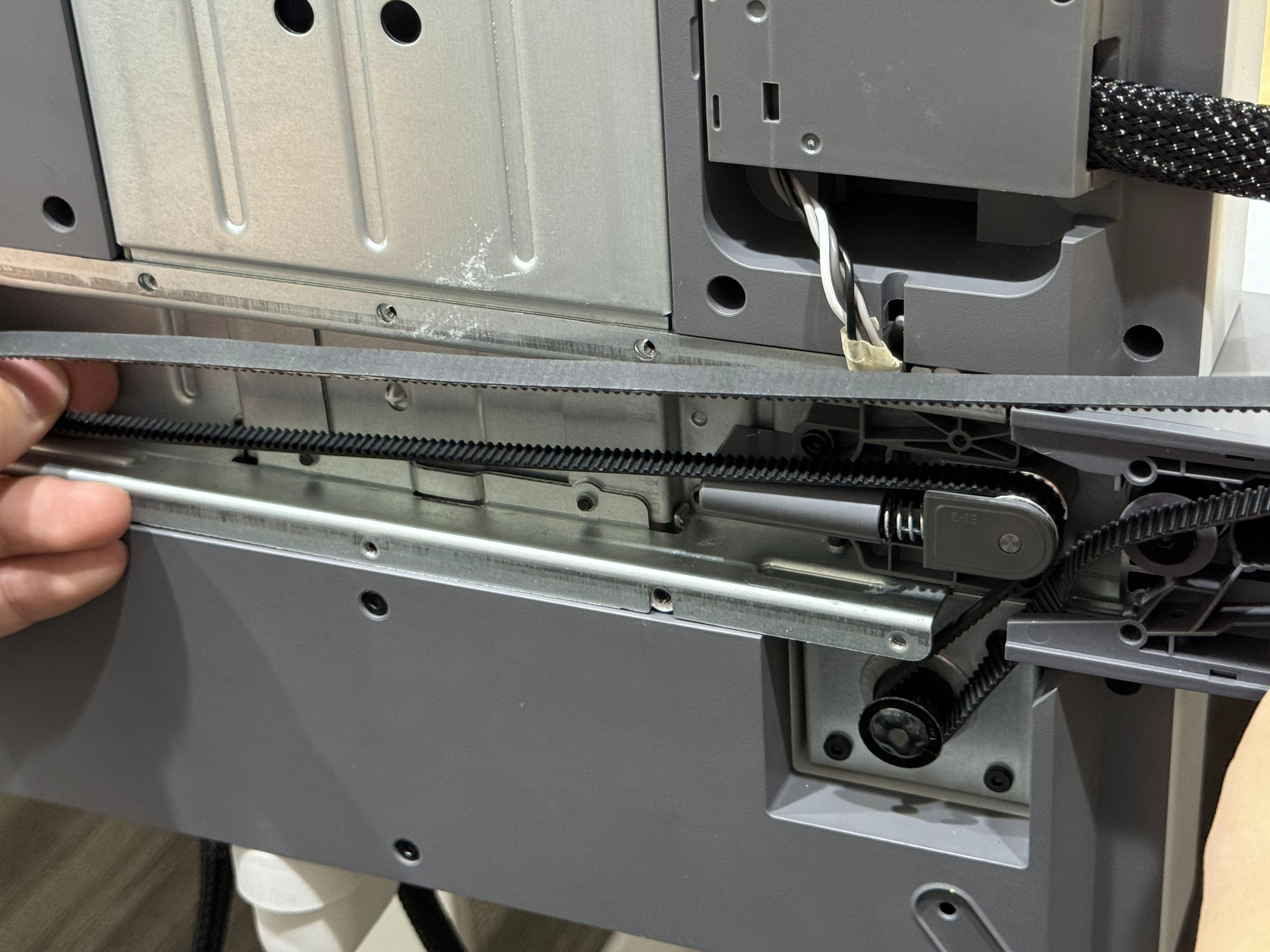

Paso 2: Instale la cinta en la polea de tiempo y el tensor en la esquina inferior derecha.
Paso 3: Presione y mantenga el tensor hacia la izquierda, luego instale la cinta en la polea de tiempo ubicada a la izquierda.
Paso 4: Deslice la cinta para verificar si se mueve suavemente. Si no es así, verifique si la cinta está instalada correctamente y si el husillo está atascado.
Instalar la cubierta del eje Z
Paso 1: Coloque la cubierta y use la llave hexagonal H2.0 para apretar los 15 tornillos resaltados en verde.
Paso 2: Coloque la impresora sobre la mesa y use la llave hexagonal H2.0 para apretar los 4 tornillos resaltados en verde.

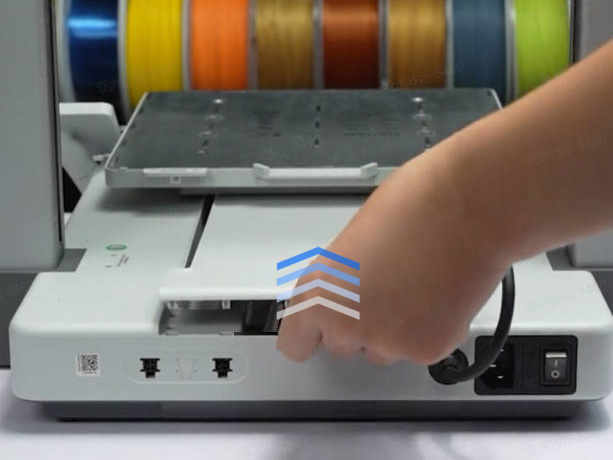

Paso 3: Vuelva a colocar la cubierta del eje Y.
Ajustar la tensión de la cinta Z

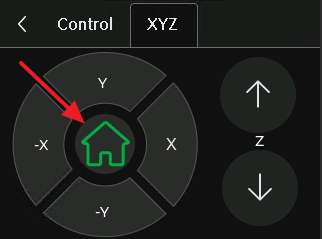

Paso 1: Encienda la impresora. Vaya a la pantalla siguiente y realice un proceso de homing.

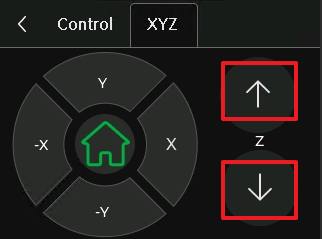

Paso 2: Después de completar el homing, presione una vez los botones arriba y abajo en el lado derecho para mover el eje X una vez hacia arriba y una vez hacia abajo. Antes de mover el eje X hacia abajo, asegúrese de que la boquilla no toque la cama caliente.
Paso 3: Use la llave hexagonal H2.0 para apretar los 2 tornillos de tensión.
Paso de calibración después de la operación
En la pantalla Calibración, seleccione únicamente Compensación de Vibración, luego toque Iniciar. La calibración confirmará que la impresora funciona según lo esperado.
Notas finales
Esperamos que la guía detallada proporcionada haya sido útil e informativa.
Para garantizar una ejecución segura y efectiva, si tiene alguna preocupación o pregunta sobre el proceso descrito en este artículo, recomendamos enviar un ticket técnico relacionado con su problema. Incluya una imagen o video que ilustre el problema, así como cualquier información adicional relacionada con su consulta.
