Kit de husillo del eje Z
El kit de husillo del eje Z incluye los husillos del eje Z y los tornillos para fijarlos en su lugar. Puede utilizarse para reemplazar el husillo que está deformado.
Cuándo reemplazar
El husillo está deformado.
Modelo aplicable
A1 y A1 combo.
Herramientas y materiales necesarios
- Kit de husillo del eje Z (si necesita reemplazarlo, por favor envíe un ticket técnico para solicitarlo.)
- Llave hexagonal H2.0
- Llave hexagonal H1.5
Advertencia de seguridad
¡IMPORTANTE!
Es fundamental apagar la impresora antes de realizar cualquier trabajo de mantenimiento, incluido el trabajo en electrónicos de la impresora y los cables del cabezal. Realizar tareas con la impresora encendida puede provocar un cortocircuito, lo que resulta en daños electrónicos y peligros para la seguridad.
Durante el mantenimiento o la solución de problemas, es posible que deba desmontar partes, incluido el hotend. Esto expone cables y componentes eléctricos que podrían cortocircuitarse si entran en contacto entre sí, con otros metales o con otros componentes electrónicos mientras la impresora sigue encendida. Esto puede causar daños en la electrónica de la impresora y problemas adicionales.
Por lo tanto, es fundamental apagar la impresora y desconectarla de la fuente de alimentación antes de realizar cualquier mantenimiento. Esto evita cortocircuitos o daños en la electrónica de la impresora, garantizando un mantenimiento seguro y efectivo. Para cualquier inquietud o pregunta sobre la ejecución de esta guía, abra un nuevo ticket en nuestra Página de Soporte y haremos lo posible por responder con rapidez y brindarle la asistencia que necesita.
Proceso de remoción
Retirar la cubierta del eje Y
Paso 1: Apague la impresora.
Paso 2: Coloque la impresora sobre la mesa y mueva el eje X hacia arriba.
Paso 3: Mueva la cama caliente hacia el extremo cercano a la pantalla y luego retire la cubierta del eje Y.
Retirar la cubierta del eje Z
Paso 1: Utilice la llave hexagonal H2.0 para retirar los 4 tornillos resaltados en verde.
Paso 2: Utilice la llave hexagonal H2.0 para aflojar los dos tornillos un giro completo (no los afloje por completo).
Los tornillos de tensión para la correa del eje Z están cerca de la columna derecha. Pueden verse después de mover la cama caliente hacia la pantalla.
Paso 3: Mueva la cama caliente hacia el extremo opuesto a la pantalla y luego coloque la impresora boca abajo sobre la mesa.
Recomendamos cubrir la mesa con cartón primero para proteger la impresora.
Paso 4: Utilice la llave hexagonal H2.0 para retirar los 15 tornillos resaltados a continuación. Luego podrá retirar la cubierta del eje Z.
Las cabezas de los tornillos sobresalientes en la placa base son afiladas, y pueden existir rebabas en algunas partes del marco metálico. Proceda con precaución durante el desmontaje y montaje, evitando estas partes o usando guantes resistentes a cortes.
Retirar la correa Z

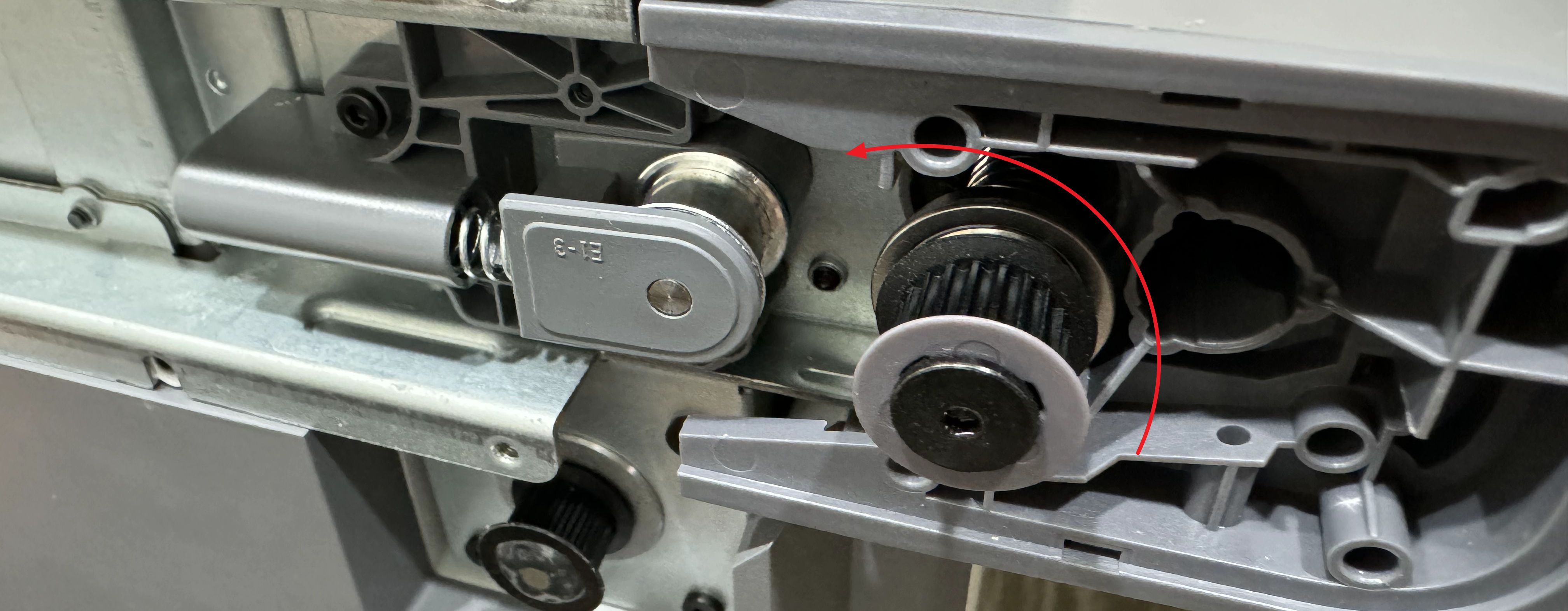

Presione y sostenga el tensador hacia la izquierda, luego tire de la correa hacia usted para retirarla.
Retirar el husillo

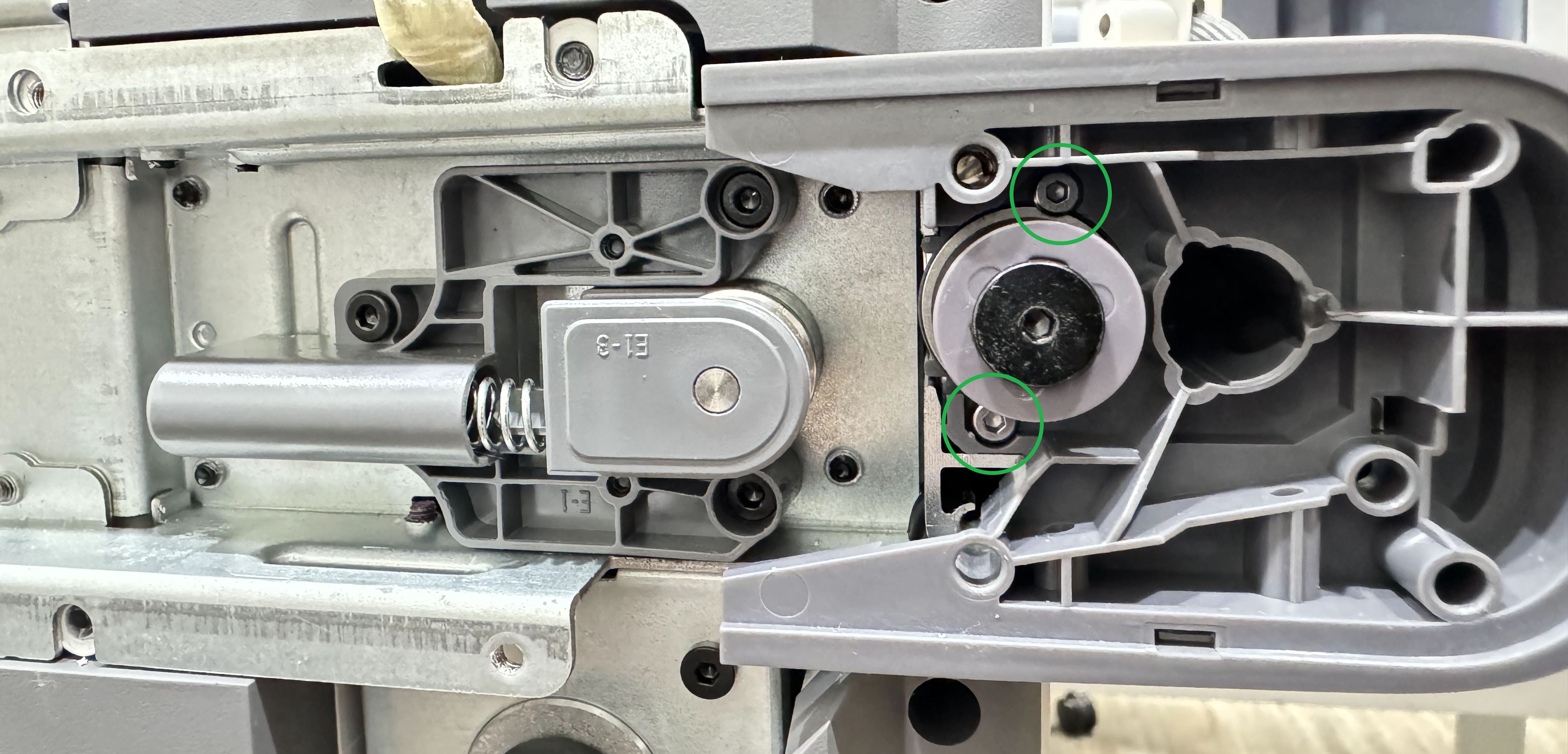

Paso 1: Utilice la llave hexagonal H1.5 para retirar los 2 tornillos.
Paso 2: Gire el husillo en sentido antihorario para retirarlo del marco.
Proceso de instalación
Instalar el husillo
Paso 1: Sostenga la parte inferior del husillo e introdúzcalo en el marco.
Paso 2: Alinee el husillo con las roscas y luego gírelo en sentido horario.
Paso 3: Utilice la llave hexagonal H1.5 para fijar los 2 tornillos.
No apriete excesivamente los tornillos para evitar roscas desgastadas.

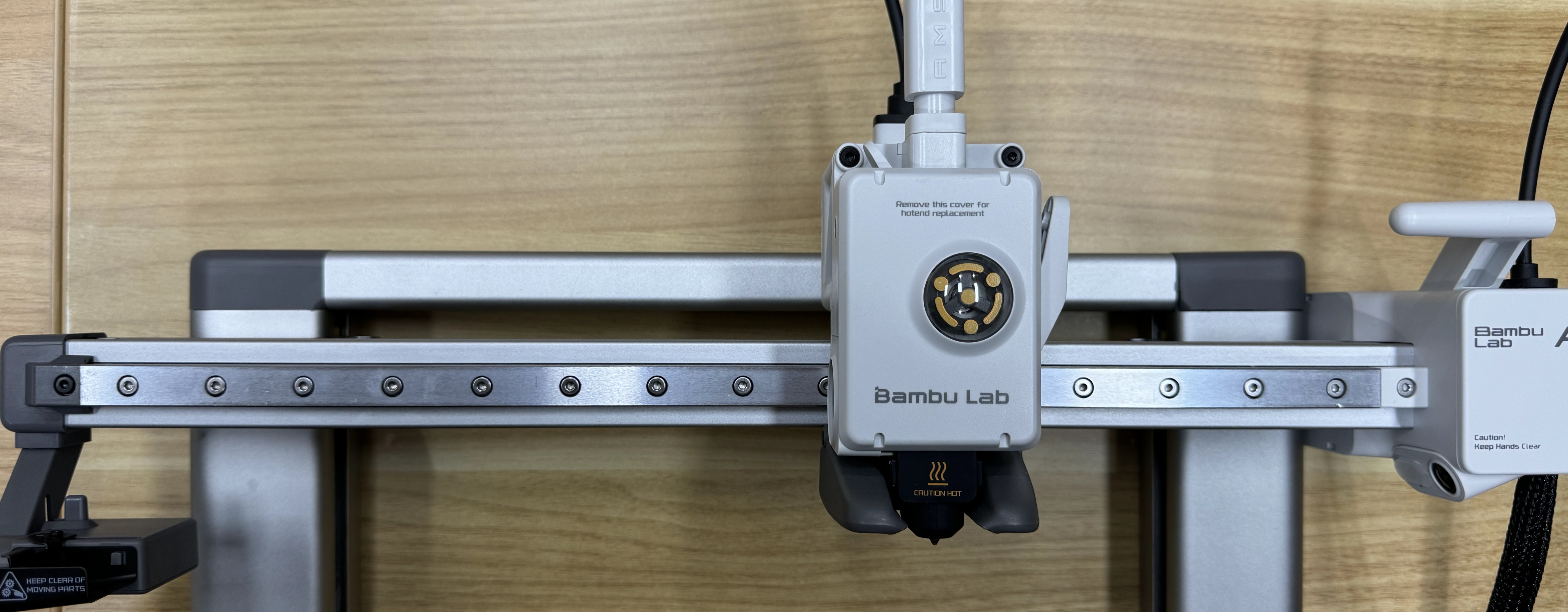

Paso 4: Empuje el eje X hacia arriba y verifique si está paralelo a la parte superior del marco.
Si están paralelos, el husillo está instalado correctamente. Si no, consulte el siguiente paso.
(Por opción) Paso 5: Empuje el lado inferior hacia arriba hasta que el eje X esté paralelo a la parte superior del marco.
Instalar la correa Z
Paso 1: Instale la correa en la polea y el tensador en la esquina inferior derecha.
Paso 2: Presione y sostenga el tensador hacia la izquierda, luego instale la correa en la polea izquierda.
Paso 3: Deslice la correa para verificar si se mueve suavemente.
Si no, consulte la sección Instalar el husillo y verifique si el husillo está alineado con las roscas antes de girarlo, y si los 2 tornillos que fijan el husillo están apretados adecuadamente.
Instalar la cubierta del eje Z
Paso 1: Coloque la cubierta y luego utilice la llave hexagonal H2.0 para apretar los 15 tornillos resaltados en verde.
Paso 2: Coloque la impresora sobre la mesa y luego utilice la llave hexagonal H2.0 para apretar los 4 tornillos resaltados en verde.
Paso 3: Vuelva a colocar la cubierta del eje Y.
Tensar la correa Z
Paso 1: Encienda la impresora. Vaya a la pantalla siguiente y realice un proceso de homing.
Paso 2: Después de completar el homing, presione los botones arriba y abajo en el lado derecho solo una vez cada uno, para mover el eje X arriba y abajo una vez.
Antes de mover el eje X hacia abajo, asegúrese de que la boquilla no toque la cama caliente.
Paso 3: Utilice la llave hexagonal H2.0 para apretar los 2 tornillos de tensión.
Paso 4: En la pantalla Calibración, seleccione únicamente Compensación de Vibración y luego toque Iniciar.
Notas finales
Esperamos que la guía detallada proporcionada haya sido útil e informativa.
Para garantizar una ejecución segura y efectiva, si tiene alguna inquietud o pregunta sobre el proceso descrito en este artículo, recomendamos enviar un Ticket Técnico relacionado con su problema. Incluya una imagen o video que ilustre el problema, así como cualquier información adicional relacionada con su consulta.
