Modelos de impresoras aplicables

A1

Correa Y para A1

La correa Y está instalada en el eje Y. Conecta el cabezal con el motor del eje Y y mueve el cabezal a lo largo del eje Y.

¿Cuándo usar?

  • Está desgastada.
  • Está rota.

Advertencia de seguridad

¡IMPORTANTE!

Es crucial apagar la impresora antes de realizar cualquier trabajo de mantenimiento, incluido el trabajo en electrónicos de la impresora y los cables del cabezal. Realizar tareas con la impresora encendida puede provocar un cortocircuito, causando daños electrónicos y riesgos de seguridad.

Durante el mantenimiento o solución de problemas, es posible que deba desmontar partes, incluido el hotend. Esto expone cables y componentes eléctricos que podrían cortocircuitar si entran en contacto entre sí, con otros metales o componentes electrónicos mientras la impresora sigue encendida. Esto puede causar daños en los electrónicos de la impresora y problemas adicionales.

Por lo tanto, es crucial apagar la impresora y desconectarla de la fuente de alimentación antes de realizar cualquier mantenimiento. Esto evita cortocircuitos o daños en los electrónicos de la impresora, garantizando un mantenimiento seguro y efectivo. Para cualquier duda o pregunta sobre la aplicación de esta guía, recomendamos enviar un ticket técnico respecto de su problema y haremos lo posible por responder con prontitud y brindar la asistencia necesaria.

Herramientas y materiales necesarios

Importante: Al recibir la nueva correa Y, primero registre la longitud de la nueva correa en una hoja de papel. Será necesaria más adelante para ajustar su longitud. Anote la longitud original.

Retirar la correa Y

Retirar la cama caliente y la tapa superior del eje Y

Paso 1: Coloque la impresora A1 sobre una superficie plana con el eje X hacia arriba;

Paso 2: Mueva la cama caliente hacia adelante hasta la parte inferior y retire la tapa superior del eje Y.

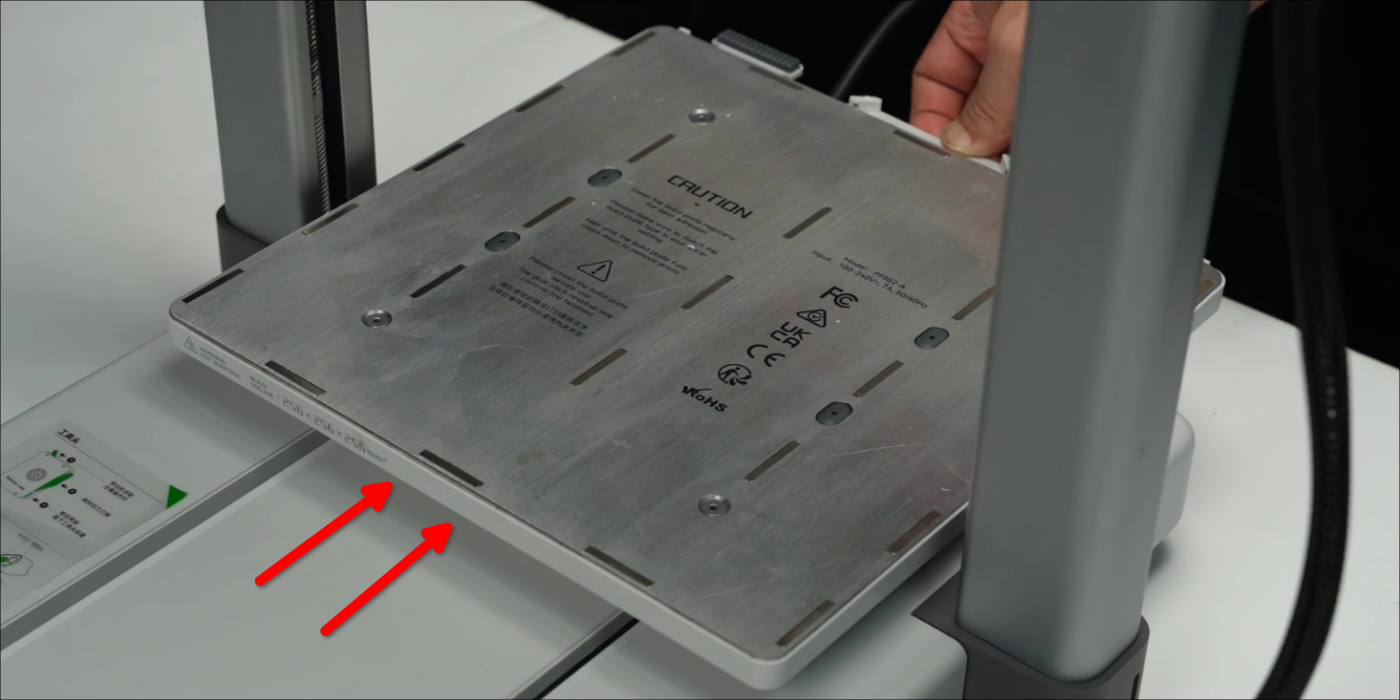

Paso 3: Luego mueva la cama caliente de regreso al extremo.

Paso 4: Use una llave hexagonal H2.0 para retirar los cuatro tapones de goma suave, aflojar completamente los 4 tornillos, retirar la cama caliente de la base y colocarla sobre la mesa.

Retirar la tapa inferior de la impresora

Paso 1: Gire la pantalla a un lado y coloque suavemente la impresora boca abajo, como se muestra en la imagen. Se recomienda usar una caja de suministros para levantar la cabeza y evitar aplastar la máquina y la pantalla.

Paso 2: Desconecte los cables de la cámara, el motor del eje X y el motor del eje Z, y afloje los tornillos mostrados en la imagen (solo afloje, no los retire por completo!).

Luego, levante el soporte de cables para desconectar el cable USB.

Paso 3: Retire la tarjeta SD de la impresora.

Paso 4: Retire los 10 tornillos marcados en rojo.

Liberar el resorte de torsión de la correa Y y retirar la abrazadera

Paso 1: Voltee la impresora y colóquela sobre una mesa estable.

Consulte la imagen a continuación para liberar el resorte de torsión de la correa Y:

Paso 2: La posición de tensión de la correa Y está frente a la base y cubierta por una tapa. Retire primero la tapa. Luego use una llave hexagonal H2.0 para aflojar dos tornillos de tensión un giro (no los afloje por completo).

Nota: No afloje ni retire por completo el tornillo de tensión del eje Y, de lo contrario deberá volver a ensamblar el tensador del eje Y.

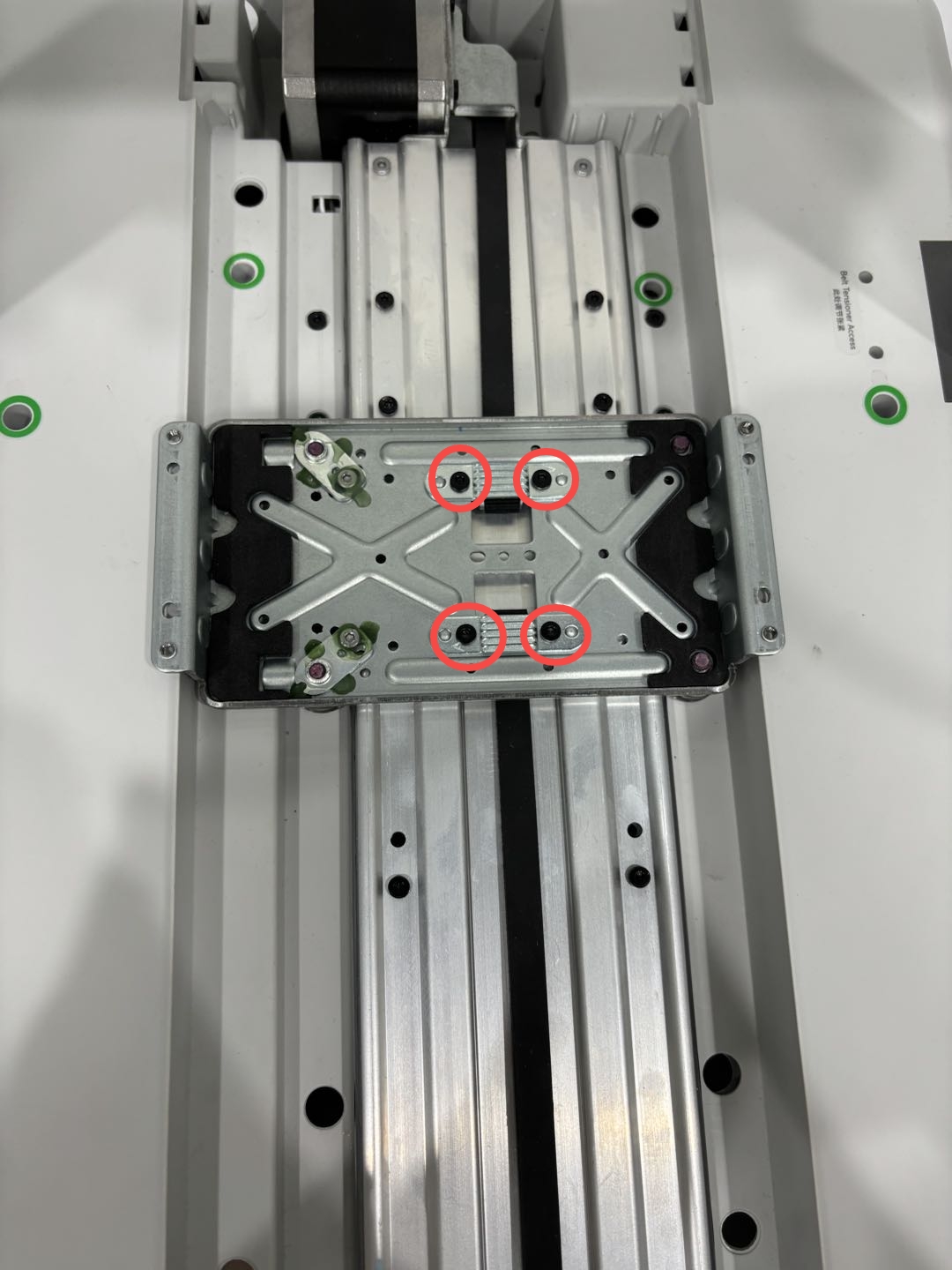

Paso 3: Use una llave hexagonal H2.0 para retirar los cuatro tornillos y retirar la abrazadera de la correa.


Pegar la correa

Pegue la nueva correa a la correa vieja y asegúrese de cumplir los siguientes puntos:

  • Las correas vieja y nueva deben tener la misma orientación; consulte la orientación de la correa vieja;
  • Tomando como ejemplo el método de pegado mostrado en la figura, pegue el extremo de la nueva correa con la superficie de dientes más larga y el extremo de la correa vieja con la superficie de dientes más pequeña;

Instalar la correa Y

Enhebrar la correa Y

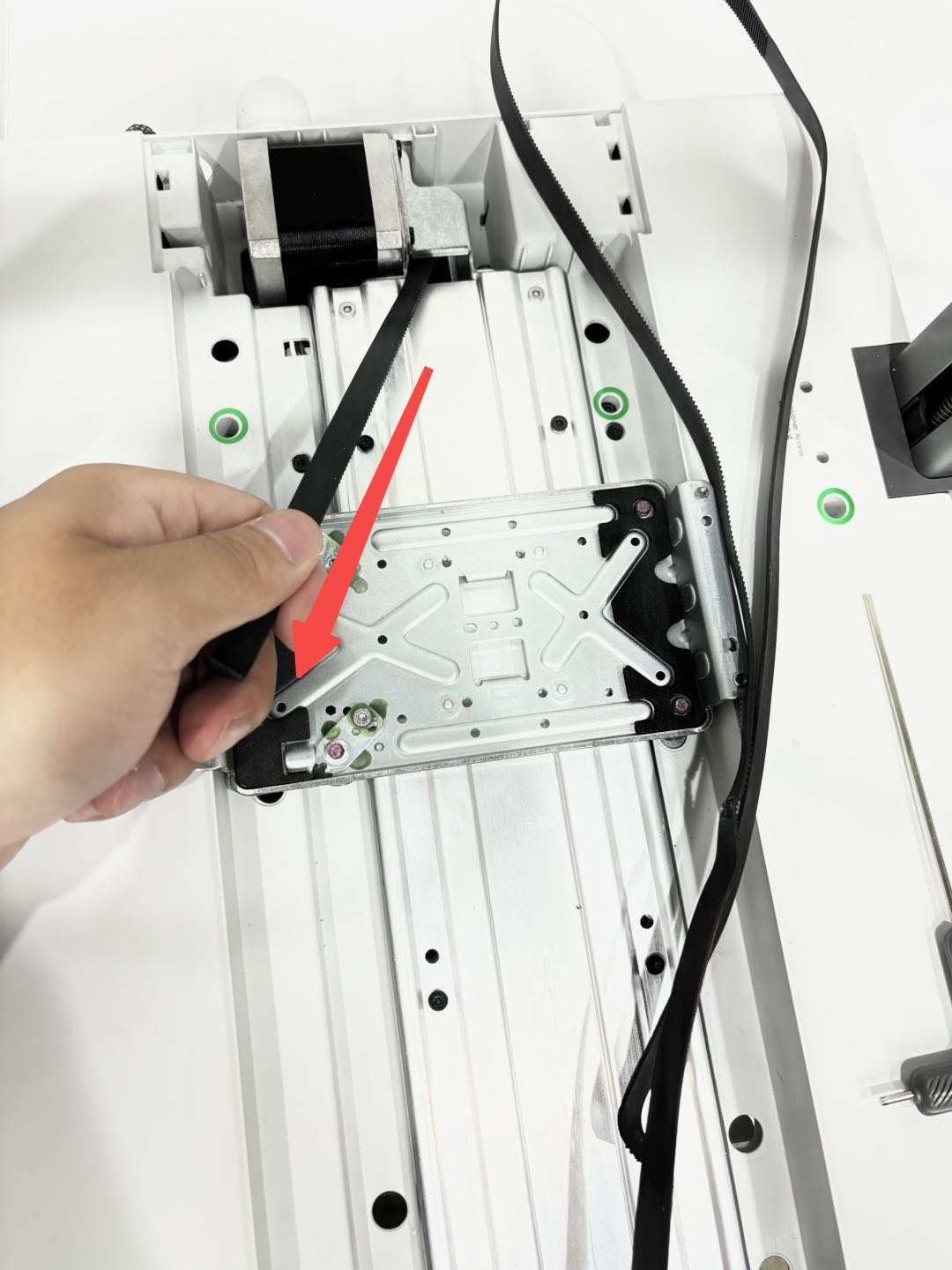

Paso 1: Después de que el pegamento se haya secado, sostenga la correa vieja en el extremo del motor y tire suavemente de la correa vieja bajo la guía de la correa vieja para enhebrar la nueva correa a través del eje Y.

Tire cuidadosamente de la correa para evitar que las correas vieja y nueva se rompan en el punto de pegado. 拉皮带.jpg

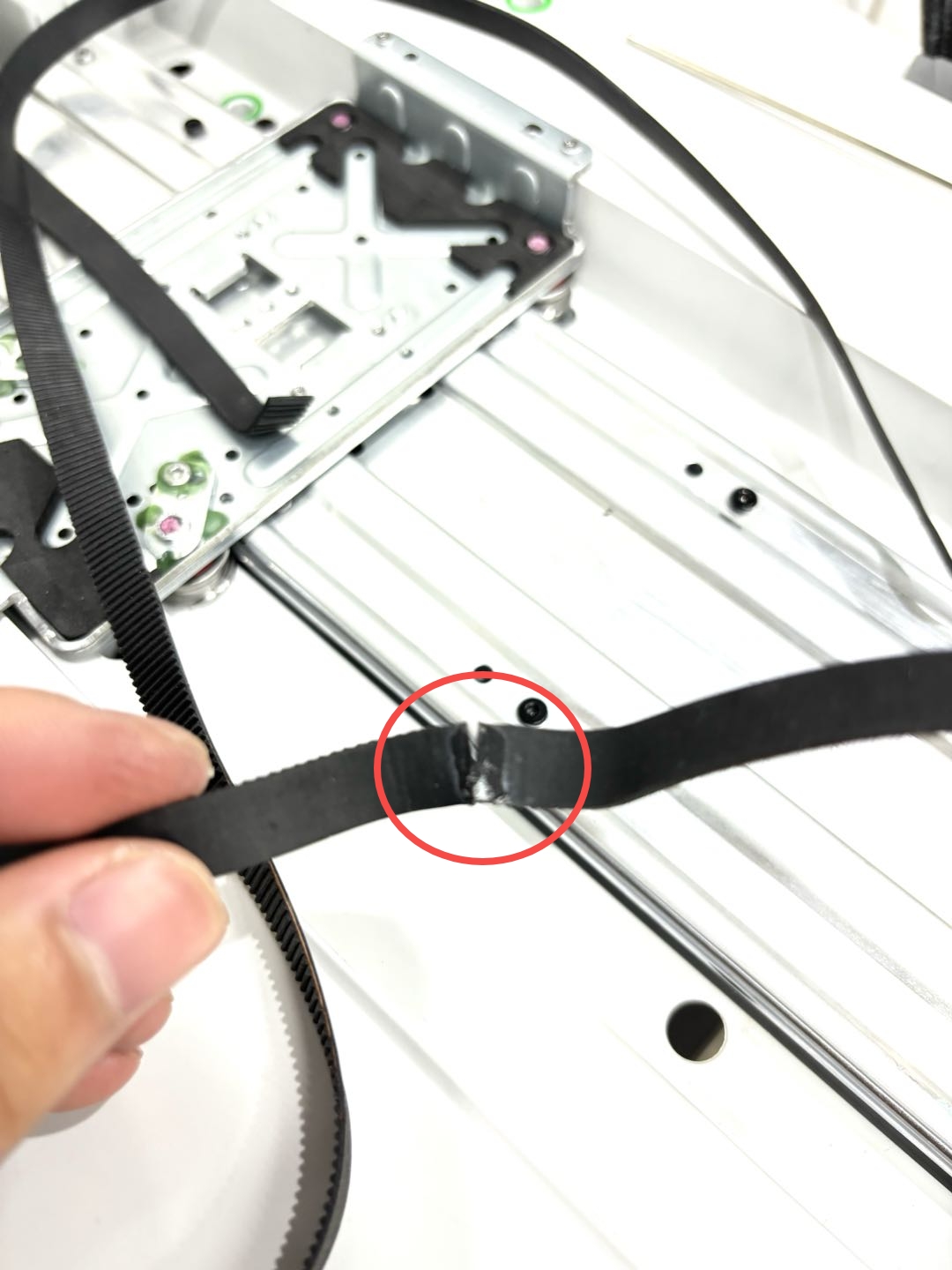

Paso 2: Después de que la nueva correa pase por el eje Y, separe las correas vieja y nueva desde el punto de pegado. 撕开皮带.jpg

Paso 3: Después de retirar completamente la correa vieja del eje Y, mida su longitud y regístrela en una hoja de papel. Luego, reste la longitud de la correa vieja a la nueva según sea necesario. El objetivo es cortar la nueva correa del eje Y para que coincida con la longitud exacta de la correa vieja.

Por ejemplo, si la correa vieja mide 650 mm y la nueva mide 672 mm, entonces 672 – 650 = 22 mm. Esto significa que debe recortar 22 mm de la nueva correa del eje Y. - Esta medición se proporciona únicamente como ejemplo; la longitud de la correa puede variar de una máquina a otra. No utilice esta longitud para su máquina.


Fijar la correa Y

Conecte ambos extremos de la correa al soporte de la cama caliente, instale la abrazadera de la correa y apriete los tornillos para asegurarla.

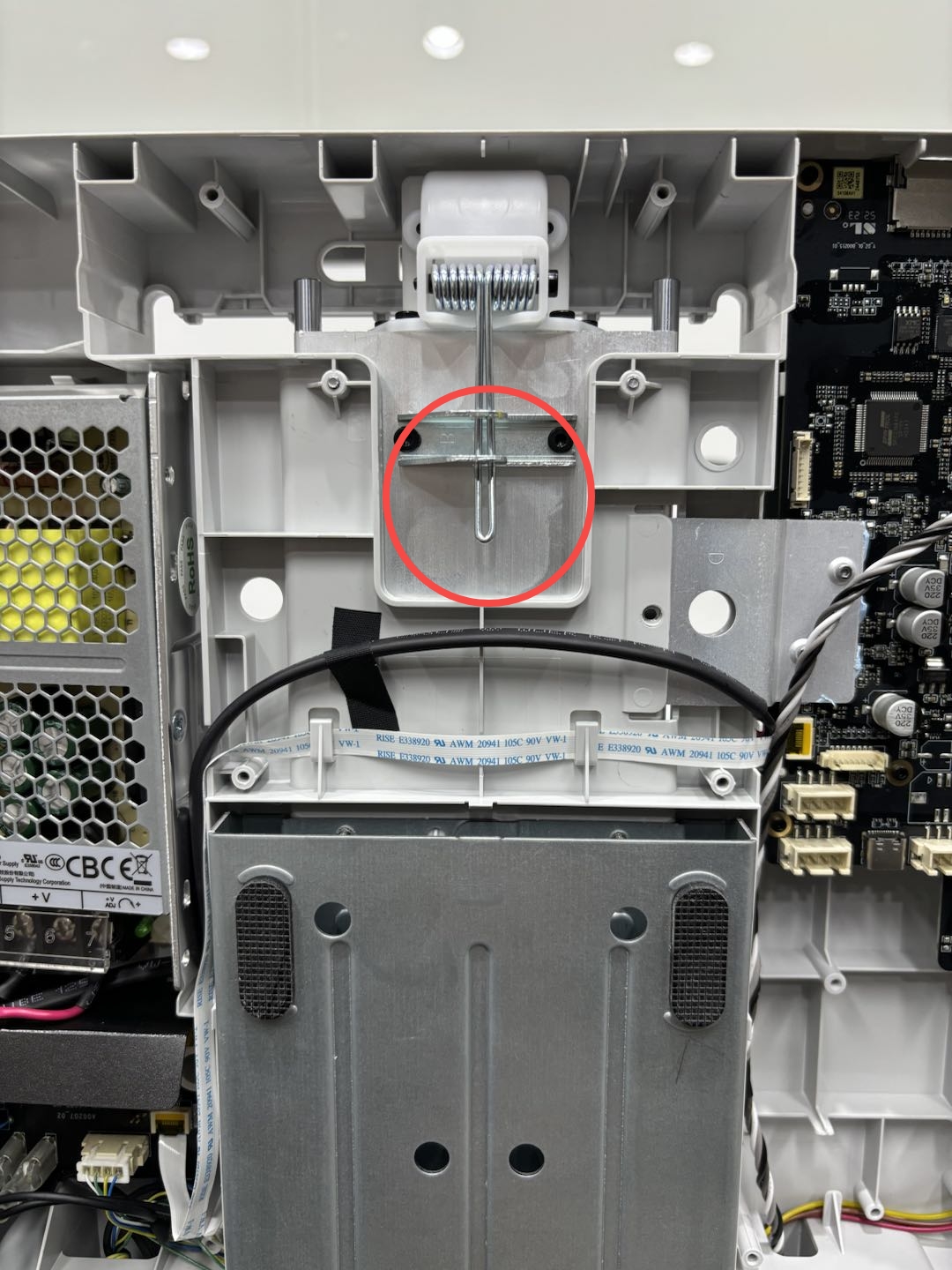

Mueva el soporte de la cama caliente para confirmar que la correa esté instalada correctamente, y luego instale el resorte de torsión en el gancho fijo de la base.


Instalar la tapa inferior de la impresora

Paso 1: Coloque la impresora boca abajo para facilitar el acceso a la parte inferior de la impresora.

Observe el cable del motor marcado por la flecha roja. Asegúrese de organizar este cable antes de colocar completamente la tapa inferior.

Encaje la tapa inferior en su lugar y apriete los diez tornillos, teniendo cuidado de no apretar en exceso.

Paso 2: Coloque la tarjeta SD de nuevo en la impresora.

Paso 3: Después de alinear el soporte de cables, presione hacia abajo para asegurar que el cable USB esté completamente insertado.

Luego, apriete los tornillos mostrados en la imagen para fijarlo en su lugar. Dado que este tornillo entra en el marco de plástico, evite apretarlo en exceso.

Conecte nuevamente los cables de la cámara, el motor del eje X y el motor del eje Z para completar la instalación.

Volver a instalar la cama caliente

Voltee la impresora y colóquela sobre una mesa estable.

Observe la posición de instalación desde el lado izquierdo (o derecho) de la impresora y coloque la cama caliente en el soporte de la cama caliente;

Alinee los cuatro agujeros de tornillos, use una llave hexagonal H2.0 para apretar cuatro tornillos en diagonal. Tenga en cuenta que los tornillos deben apretarse en los agujeros de tornillo alejados del limpiador de boquilla de silicona. Instale cuatro tapones de goma suave.

Volver a instalar la tapa superior del eje Y

Mueva la cama caliente hacia adelante hasta la parte inferior, inserte la tapa superior del eje Y desde debajo de la cama caliente, empuje hacia adelante hasta la parte inferior, alinee con el enganche y instale la tapa superior del eje Y en la parte inferior.

Calibración de la impresora

Paso 1: Mueva manualmente la cama caliente hacia adelante y hacia atrás tres veces a lo largo del eje Y, luego apriete nuevamente los tornillos de tensión (los tornillos de tensión se aflojaron un giro al retirar la correa Y), y cubra.

Paso 2: Seleccionar Vibration Compensation en el menú de calibración y completar el proceso de calibración.
